Номер госреестра:

53300-13

Наименование СИ:

Газоанализаторы портативные многоканальные

Обозначение типа:

GMI мод. GT и PS200

Производитель:

Фирма "Gas Measurement Instruments Ltd. (GMI)", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

27.03.2023

Описание типа:

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50510

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные многоканальные GMI модели GT и PS200

Назначение средства измерений

Газоанализаторы портативные многоканальные GMI модели GT и PS200 предназначены

для измерения объемной доли кислорода, оксида углерода, сероводорода и метана, а также для

измерения и сигнализации о превышении довзрывоопасных концентраций метана в воздухе ра-

бочей зоны.

Описание средства измерений

Газоанализаторы портативные многоканальные GMI модели GT и PS200 (далее - газо-

анализаторы) представляют собой автоматические приборы непрерывного действия.

Конструктивно газоанализаторы моделей GT выполнены одноблочными с выносным

датчиком. Датчики газоанализатора соединяются с пластмассовым корпусом посредством гиб-

кого держателя. На корпусе размещены: динамик звуковой сигнализации, жидкокристалличе-

ский дисплей, клавиши управления и индикаторы световой сигнализации. В корпусе располо-

жены печатные платы с элементами электрической схемы, побудитель расхода и элементы пи-

тания. Газоанализаторы моделей GT могут иметь до пяти измерительных каналов / четырех оп-

ределяемых компонентов.

Газоанализаторы модели PS200 выполнены одноблочными в пластмассовом корпусе. На

корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клави-

ши управления, диффузионный вход сенсоров и индикаторы световой сигнализации. В корпусе

расположены печатные платы с элементами электрической схемы, побудитель расхода (опцио-

нально) и элемент питания. Газоанализатор снабжен клипсой крепления к поясу. Газоанализа-

торы моделей PS200 могут иметь до четырех измерительных каналов.

Принцип действия:

- по каналу метана (диапазоны показаний объемной доли от 0 до 2000 млн

-1

и от 0 до

10000 млн

-1

)– полупроводниковый;

- по каналу метана (диапазон показаний от 0 до 100 % НКПР)– термохимический;

- по каналу метана (диапазон измерений объемной доли от 0 до 100 %)– термокондукто-

метрический;

- по каналам кислорода, оксида углерода и сероводорода – электрохимический.

Способ отбора пробы

- модель GT - принудительный за счет встроенного побудителя расхода.

- модель PS200 – диффузионный или принудительный за счет встроенного побудителя

расхода.

Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обес-

печивающий отображение результатов измерений объемной доли / довзрывоопасной

концен-

трации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатыва-

нии сигнализации для каждого измерительного канала.

Газоанализаторы обеспечивают срабатывание сигнализации по одному (модель GT),

двум (модель PS200 для всех измерительных каналов за исключением кислорода) или трем

(модель PS200 для измерительного канала кислорода) порогам:

- звуковым сигналом;

- светодиодным индикатором;

- вибрационным сигналом тревоги;

- отображением на дисплее символов, обозначающих пороги срабатывания.

Лист № 2

Всего листов 7

Газоанализаторы модели GT обеспечивают вывод данных на персональный компьютер

при помощи ИК-порта. Газоанализаторы модели PS200 обеспечивают вывод данных на персо-

нальный компьютер при помощи интерфейса USB.

Газоанализаторы выполнены во взрывозащищенном исполнении, «искробезопасная

электрическая цепь i» по ГОСТ Р 51330.10-99 (МЭК 60079-11-99). Маркировка взрывозащиты и

степень защиты от внешних воздействий по ГОСТ 14254-96 приведены в таблице 1.

Таблица 1

МодельМаркировкавзрывозащиты

ГОСТ Р МЭК 60079-0-2007

GT1ExiadIICT4/T3

PS2001ExiadIIBT3

по Степень защиты от внешних воздейст-

вий по ГОСТ 14254-96

IP 54

IP 67

Внешний вид газоанализаторов приведен на рисунке 1.

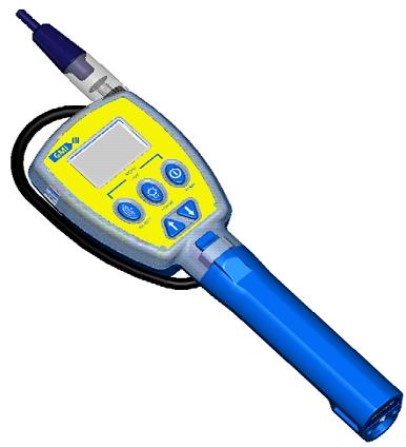

а) GT

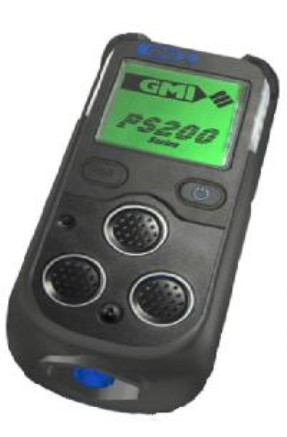

б) PS200

Рисунок 1 - Газоанализаторы портативные многоканальные GMI модели GT и PS200

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное из-

готовителем специально для решения задач измерения объемной доли и довзрывоопасной кон-

центрации определяемых компонентов и сигнализации о достижении пороговых значений в

воздухе рабочей зоны.

ПО обеспечивает:

- обработку и передачу измерительной информации;

- отображение результатов измерений на жидкокристаллическом дисплее;

- проведение градуировки газоанализаторов;

- регистрацию данных и событий;

- расчет средневзвешенных (за определенный промежуток времени) значений объемной

доли или довзрывоопасной концентрации определяемых компонентов;

- срабатывание сигнализации при превышении установленных пороговых значений.

Программное обеспечение идентифицируется при включении газоанализатора путем

вывода на экран номера версии.

Идентификационные данные программного обеспечения приведены в таблице 2

Лист № 3

Всего листов 7

Таблица 2

Модель

газоана-

лизато-

ра

Наименова-

ние про-

граммного

обеспечения

Идентификаци-

онное наимено-

вание про-

граммного обес-

печения

PS200

Номер вер-

сии (иден-

тификаци-

онный но-

мер) про-

граммного

обеспечения

V2.05

V1.20

Цифровой иден-

тификатор про-

граммного обес-

печения (кон-

трольная сумма

исполняемого

кода)

0x1C830356

0x2A0D5CDA

Алгоритм вы-

числения

цифрового

идентифика-

тора про-

граммного

обеспечения

CRC 32

Примечание - номер версии ПО должен быть не ниже указанной в таблице. Значения кон-

трольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в

таблице версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологи-

ческих характеристик газоанализатора.

Уровень защиты встроенного программного обеспечения газоанализаторов от преднаме-

ренных или непреднамеренных изменений соответствует уровню "С" по МИ 3286-2010.

Метрологические и технические характеристики

1) Диапазоны показаний, измерений, пределы допускаемой основной погрешности, пре-

дел допускаемого времени установления показаний и цена наименьшего разряда цифрового ин-

дикатора приведены в таблицах 3 - 4.

Таблица 3 – Газоанализаторы модели PS200

Опреде-

ляемый

компонент

Диапазон

показаний объ-

емной доли оп-

ределяемого

компонента /

довзрывоопас-

ной концентра-

ции

Диапазон

измерений объ-

емной доли оп-

ределяемого

компонента /

довзрывоопас-

ной концентра-

ции

Предел

допускае-

мого вре-

мени ус-

тановле-

ния пока-

заний

0,9д

, с

Назначе-

ние

Пределы до-

пускаемой

основной по-

грешности

отно-

абсо-ситель

лютной ной

Цена

наимень

шего

разряда

цифро-

вого

индика-

тора

Кислород

)

От 0 до 25 %

От 0 до 25 %± 0,6 %-20

(об.д.)

От 0 до 1000

млн

-1

От 0 до 100

млн

-1

0,1 %Контроль

воздуха

рабочей

зоны

1 млн

-1

Контроль

аварийных

выбросов

1 млн

-1

Контроль

ПДКр.з.

Оксид

углерода

(CO)

Серово-

дород

Метан

(CH

)

От 0 до 100 %

НКПР

От 0 до 50 млн

-1

± 5 млн

-1

-40

Cв. 50 до 1000 - ± 10 %

млн

-1

От 0 до 10 млн

-1

± 2 млн

-1

-40

Cв. 10 до 100 - ± 20 %

млн

-1

От 0 до 50 %± 5 %-20

НКПР НКПР

0,1 %Контроль

НКПР воздуха

рабочей

зоны

Примечание - значения НКПР для метана в соответствии с ГОСТ Р 51330.19-99.

Лист № 4

Всего листов 7

Таблица 4 – Газоанализаторы модели GT

Диапазон

показаний

Диапазон

измерений

Цена наи-

меньшего

разряда

цифрового

индикато-

ра

Назначение

Пределы до-

пускаемой

основной по-

грешности

Опреде-

ляемый

компо-

нент /

параметр

лют-

отно-

абсо-

ситель

ной

От 0 до 25

От 0 до 25 %

Предел

допус-

каемого

времени

установ-

ления по-

казаний

0,9д

, с

0,1 %

Кисло-

род

)

Оксид

углеро-

да (CO)

От0до

2000 млн

-1

От 0 до 50

млн

-1

Св. 50 до 500

млн

-1

± 0,6-

(об.д.)

± 5-

млн

-1

-± 10 %

1 млн

-1

Контроль

воздуха ра-

бочей зоны

Контроль

аварийных

выбросов

От 0 до 100

млн

-1

От 0 до 10

млн

-1

Св. 10 до 100

млн

-1

± 2-

млн

-1

-± 20 %

1 млн

-1

Контроль

ПДК р.з.

Серо-

во-

дород

Метан

(CH

)

От0до

2000 млн

-1

1 млн

-1

От 0 до

10000 млн

-1

не нормирова-

ны

не нормирова-

ны

1 млн

-1

Поискуте-

чек

Поискуте-

чек

От 0 до 100

% НКПР

От 0 до 50 %± 5 %-15

НКПР НКПР

От 0 до 100

От 0 до 50 %± 5 %-25

Св. 50 до 100 - ± 10 %

1 % НКПР Контроль

воздуха ра-

бочей зоны

1 % Контроль

воздуха ра-

бочей зоны

Давле-

ние

(избы-

точное)

От 0 до 150 -

мБар

(от 0 до 60

дюймов

вод.ст.)

не нормирова-

ны

-0,1 дюйма

вод. ст.

Контроль

избыточного

давления

приопрес-

совке тру-

бопроводов

Примечания:

- значения НКПР для метана в соответствии с ГОСТ Р 51330.19-99;

- сенсоры на CO, H

S, CH

поставляются по заказу.

3) Пределы допускаемой дополнительной погрешности газоанализатора (по каналам ки-

слорода, оксида углерода, сероводорода) от влияния изменения температуры окружающей и

анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры опреде-

ления основной погрешности, в долях от пределов допускаемой основной погрешности 1,0.

4) Пределы допускаемой дополнительной погрешности газоанализатора (по каналу ме-

тана)

от изменения температуры относительно температуры окружающей среды

С равны

±10 % от диапазона измерений или ±20 % от показаний (выбирают наибольшее значение).

5) Пределы допускаемой дополнительной погрешности газоанализатора (по каналам ки-

слорода, оксида углерода, сероводорода) от влияния изменения влажности окружающей и ана-

лизируемой сред в рабочих условиях эксплуатации (от 0 до 95 %) на каждые 10 % от влажно-

сти, при которой определялась основная погрешность, равны 1,0 в долях от пределов допускае-

мой основной погрешности.

Лист № 5

Всего листов 7

6) Пределы допускаемой дополнительной погрешности газоанализатора (по каналу ме-

тана) от изменения относительной влажности воздуха в диапазоне от 0 % до 95 % по сравнению

с показанием, полученным при относительной влажности 50 % при температуре 40 °С, равны

±10 % диапазона измерений или ±30 % показания (выбирают наибольшее значение).

7) Пределы допускаемой дополнительной погрешности газоанализатора от изменения

давления при значениях давления 80 и 110 кПа, относительно показания, полученного при дав-

лении 100 кПа, равны ±5 % диапазона измерений или ±30 % показания (выбирают наибольшее

значение).

8) Время прогрева газоанализатора, мин, не более 2.

9) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от преде-

лов допускаемой основной погрешности, не более 0,5.

10) Время непрерывной работы газоанализатора от одной полной зарядки аккумулятор-

ной батареи / новых элементов питания при нормальных условиях эксплуатации не менее ука-

занного в таблице 5.

Таблица 5

Модель газоанализатора

PS200

PS200 с встроенным побудителем расхода

Время непрерывной работы, ч., не менее

11) Габаритные размеры и масса газоанализатора не более указанных в таблице 6.

Таблица 6

Модель газоанали-

затора

Габаритные размеры, мм, не более

высоташиринадлина

Масса, кг, не бо-

лее

GT 290 95 43 0,78

PS200 120 59 50 0,13

12) Электрическое питание газоанализатора осуществляется:

- газоанализаторы моделей GT – от трех элементов питания типоразмера С (R20, LR20 и т.д.);

- газоанализаторы модели PS200 – от встроенного Li-ионного аккумулятора.

13) Средний срок службы, месяцев:24.

Условия эксплуатации

-диапазон температур окружающей среды,

С:

газоанализаторы модели GT с измерительным каналом оксида

углерода от минус 20 до плюс 40

остальные модели газоанализаторов от минус 20 до плюс 50;

-диапазонотносительнойвлажностивоздуха

при температуре 40

С, %до 95

-диапазон атмосферного давления, кПа от 80 до 110

Знак утверждения типа

Знак утверждения типа наносится

типографским

способом на

титульный лист руково-

дства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность средства измерений

Комплект поставки газоанализатора приведен в таблице 7.

Лист № 6

Всего листов 7

Таблица 7

Газоанализатор

Наименование

Комплект ЗИП

Руководство по эксплуатации

Методика поверки МП-242-1441-2012

Примечание

Модель газоанализатора, устанавливаемые сенсоры и

наличие встроенного побудителя расхода определяет-

ся при заказе

По заказу

1 экз.

Поверка

осуществляется по документу МП-242-1441-2012 "Газоанализаторы портативные многоканаль-

ные GMI модели GT и PS200. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ

им. Д.И. Менделеева" «02» ноября 2012 г.

Основные средства поверки:

- поверочный нулевой газ (ПНГ) – воздух марки Б в баллонах под давлением по ТУ 6-21-

5-85;

- азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;

- стандартные образцы состава газовые смеси кислород – азот (ГСО 3726-87), оксид - уг-

лерода – воздух (ГСО 3844-87, 3850-87, 3854-87), сероводород – воздух (ГСО 9172-2008), метан

– воздух (ГСО 3907-87), метан – азот (ГСО 3894-87), выпускаемые по ТУ 6-16-2956-92 в балло-

нах под давлением.

Сведения о методиках (методах) измерений

приведены в документах:

- «Газоанализаторы портативные многоканальные GMI модели GT. Руководство по эксплуата-

ции»;

- «Газоанализаторы портативные многоканальные GMI модели PS200. Руководство по эксплуа-

тации».

Нормативные и технические документы, устанавливающие требования к газоанализато-

рам портативным многоканальным GMI модели GT и PS200

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия.

2 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические

требования и методы испытаний газоанализаторов горючих газов.

3ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны. 4

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия.

5ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений со-

держания компонентов в газовых средах.

6Техническая документация фирмы «GMI Ltd.».

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

при выполнении работ по:

- обеспечению безопасных условий и охраны труда;

- осуществлению производственного контроля за соблюдением установленных законодательст-

вом Российской Федерации требований к промышленной безопасности к эксплуатации опасно-го

производственного объекта

Лист № 7

Всего листов 7

Изготовитель

фирма «GMI Ltd.», Великобритания.

Адрес: Inchinnan Business Park, Renfrew, PA4 9RG

Заявитель

ООО «Кронус Бизнес Сервис», Москва

Адрес: 115230, г. Москва, Хлебозаводский проезд, д. 7, стр. 9, пом. XI, комната 5о, Тел./факс

(495) 223-45-65.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург

Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14

e-mail:

info@vniim.ru

http://www.vniim.ru

регистрационный номер 30001-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»____________________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
56053-13	Газоанализаторы	Serinus 10	Фирма "Ecotech Pty Ltd.", Австралия	1 год	Перейти
9904-85	Дозаторы автоматические многоканальные	Дозатор-4	П/я М-5912 (ЛНПО "Буревестник"), г.С.-Петербург	1 год	Перейти
13520-93	Газоанализаторы кислорода твердоэлектролитные	ГКТ-1АН, \"ЭКОН	ЗАО "ЭКОН", г.Обнинск	1 год	Перейти
65880-16	Газоанализаторы многокомпонентные	МОНОЛИТ	ООО "Мониторинг", г.С.-Петербург; ЗАО "ОПТЭК", г.С.-Петербург	1 год	Перейти
61006-18	Кондуктометры портативные	КП-150МИ	ООО "Аквакон", Беларусь, г.Гомель	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуГазоанализаторы портативные многоканальные GMI мод. GT и PS200ГРСИ 53300-13

Заказать поверку
Газоанализаторы портативные многоканальные GMI мод. GT и PS200
ГРСИ 53300-13
