Газоанализаторы ГК-4А, ГРСИ 53285-13

Смотреть ГРСИ
53284-13

Номер госреестра:

53285-13

Наименование СИ:

Газоанализаторы

Обозначение типа:

ГК-4А

Производитель:

ООО "АГАТ-ЭКО", г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

22.04.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50495

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ГК-4А

Назначение средства измерений

Газоанализаторы ГК-4А (далее - газоанализаторы) предназначеныдля автоматических

непрерывных измерений объемной доли кислорода в многокомпонентных газовых смесях и

выдачи электрических сигналов на внешние сигнальные (световые и звуковые) устройства, а

также коммутации внешних электрических цепей при достижении установленных (порого-

вых) значений объемной доли кислорода в диапазоне от 0 до 100 %.

Описание средства измерений

Конструктивно газоанализаторы выполнены в виде моноблоков, состоящих из следую-

щих функционально связанных устройств: газоаналитического преобразователя, первичного

преобразователя, регуляторов и датчиков давления и температуры, переключаемых клапанов

и фильтров, а также платы управления сигнализацией и микроконтроллера, анализирующих

наступление событий и управляющих работой внешнего оборудования.

Принцип действия газоанализатора основан на магнитопневматическом методе измере-

ния, использующем высокие парамагнитные свойства измеряемого компонента, при которых

в магнитном поле на границе двух сред с различной магнитной восприимчивостью возникает

перепад давления, пропорциональный разности магнитных восприимчивостей этих сред.

Газоанализаторы имеют два исполнения – ГК-4А ТЛИЯ.413235.001 и ГК-4А-01, отли-

чающиеся количеством входов (каналов измерений), количеством подключаемых внешних

сигнальных устройств, а также типом блока пневматического: БПн-4 или БПн-4-01 (далее -

блок), подающего анализируемый и сравнительный газ на газоанализатор. Газоанализаторы

могут использоваться для измерений объемной доли кислорода в диапазонах от 0 до 30 %, от 0 до

25 % и от 5 до 25 %.

Внешний вид газоанализаторов приведен на рисунках 1, 2.

Место нанесения наклейки «Знак утверждения типа» и схема пломбировки газоанализа-

торов от несанкционированного доступа приведены на рисунках 1, 2, 3.

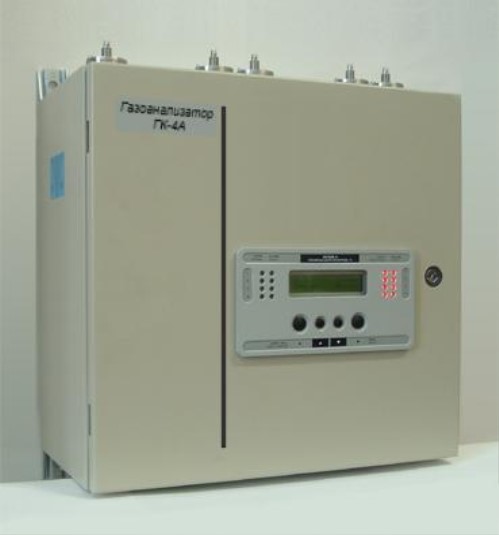

Рисунок 1 - Внешний вид газоанализатора ГК-4А ТЛИЯ.413235.001

- место нанесения наклейки «Знак утверждения типа»

*- место пломбировки от несанкционированного доступа

•

(см. рисунок 3)

Лист № 2

Всего листов 6

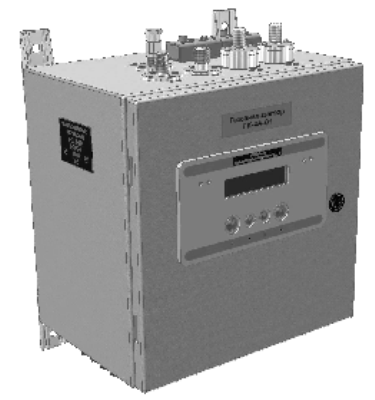

Рисунок 2 –Внешний вид газоанализатора ГК-4А-01

Рисунок 3 – Места пломбирования газоанализаторов ГК-4А

( фрагмент крышки газоанализатора)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Программное обеспечение газоанализаторов содержит специальные средства защиты,

исключающие возможность несанкционированной модификации, загрузки, считывания из па-

мяти, удаления или иных преднамеренных изменений программного обеспечения и измерен-

ных данных. К специальным средствам защиты относятся:

–средства проверки целостности кода встроенного программного обеспечения по алго-

ритму CRC16 (при старте и периодически во время работы);

–средства обнаружения и фиксации событий (журнал событий);

–средства блокировки несанкционированного считывания при помощи специальных

Lock-битов программирования;

–разграничение полномочий пользователей, имеющих различные права доступа к функ-

циям, при помощи пароля.

•

- место нанесения наклейки «Знак утверждения типа»

*- место пломбировки от несанкционированного доступа

(см. рисунок 3)

Лист № 3

Всего листов 6

GP-3 Firmware

v 6.10

0x6E53

CRC16

PUS-2 Firmware

v 3.05

0xBC52

CRC16

Обмен данными между газоанализатором (метрологически значимая часть) и программ-

ным обеспечением, установленным на компьютере (метрологически незначимая часть), про-

изводится через защищённый интерфейс с использованием проверки целостности передавае-

мых данных по алгоритму CRC16. Идентификационные данные (признаки) метрологически

значимой части ПО указаны в таблице 1.

Таблица 1

Наименование ПО

Идентификацион-

ное наименование

ПО

Номер вер-

сии ПО

(идентифи-

кационный

номер)

Цифровой иден-

тификатор ПО

(контрольная

сумма исполняе-

мого кода)

Алгоритм

вычисления

идентифи-

катора ПО

ПО газоаналитичес-

кого преобразователя

ГП-3

ПО платы управления

сигнализацией ПУС-2

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«С» по МИ 3286-2010.

Метрологические и технические характеристики

Диапазон измерений объемной доли кислорода, % ………………………….. от 0 до 100.

Пределы допускаемой основной абсолютной погрешности измерений

объемной доли кислорода (нормированы для нормальных условий:

температура окружающего воздуха от 15 до 25

С, атмосферное давление

от 94,1 до 101,3 кПа, относительная влажность воздуха до 80 %) (Δ

), % ………………... ± 0,4.

Пределы допускаемой дополнительной погрешности (Δt

вызванной изменением температуры на каждые 10

С в пределах рабочих условий ... ± 1,0·Δ

Периодичность переключения входов (для исполнения

ГК-4А ТЛИЯ.413235.001), с, не более ……..………..………………............................ ..(7,0 ± 0,5).

Время прогрева, с, не более ..……………………………………………………….. (120 ± 5).

Время установления показаний Т

0,9

, с, не более ..…………………………………………. 3.

Электропитание газоанализатора осуществляется от сети

однофазного переменного тока:

напряжением, В …….…………………………………………………………...... (220

+22

-33

);

частотой, Гц ………..…………………………………………………………….….. (50 ± 1).

Потребляемая мощность, В·А:

- ГК-4А ТЛИЯ.413235.001……….………………………………………………………. 120; -

ГК-4А-01 ………………………………………………………………………………… 80.

Габаритные размеры (длина × ширина × высота) газоанализатора,

мм, не более:

- ГК-4А ТЛИЯ.413235.001 ……….………………………………………... 420 × 490 × 240; -

ГК-4А-01 …………………………….……………………………………. 300 × 375 × 234.

Масса, кг, не более:

- ГК-4А ТЛИЯ.413235.001 .…………............................................................................... 25,0; -

ГК-4А-01 …………………………………………….………………………………..... 18,0.

Рабочие условия эксплуатации:

температура окружающего воздуха, °С ……………...………………….….... от 5 до 35;

атмосферное давление, кПа …………………………………………….. от 84,0 до 106,7;

относительная влажность воздуха при температуре 20 °С, % ………………...…... до 80.

Лист № 4

Всего листов 6

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на ти-

тульный лист руководства по эксплуатации и на корпус газоанализатора в виде наклейки.

Комплектность средства измерений

Комплектность поставки газоанализаторов приведена в таблицах 2, 3.

Таблица 2 - Комплект поставки газоанализатора ГК-4А ТЛИЯ.413235.001

Эксплуатационная документация

Наименование

Газоанализатор ГК-4А ТЛИЯ.413235.001

Обозначение

ТЛИЯ.413235.001

ТЛИЯ.413913.001

ТЛИЯ.413914.001

ТЛИЯ.413911.001

ТЛИЯ.413915.001

Комплект запасных частей

Комплект инструмента и принадлежностей

Комплект монтажных частей

Упаковка

Количество

1 шт.

1 комплект

ТЛИЯ.413235.001 ФО

1 экз.

ТЛИЯ.413235.001 РЭ

ТЛИЯ.413235.001 ДЛ

Газоанализатор ГК-4А ТЛИЯ.413235.001.

Формуляр

Газоанализатор ГК-4А ТЛИЯ.413235.001.

Руководство по эксплуатации

Газоанализаторы ГК-4А.

Методика поверки

*- поставляется на партию газоанализаторов в количестве, согласованном с Заказчиком

Таблица 3 - Комплект поставки газоанализатора ГК-4А-01

Эксплуатационная документация

Обозначение

ТЛИЯ.413235.001-01

ТЛИЯ.413913.001-01

ТЛИЯ.413914.001-01

ТЛИЯ.413911.001-01

ТЛИЯ.413915.001-01

Наименование

Газоанализатор ГК-4А-01

Комплект запасных частей

Комплект инструмента и принадлежностей

Комплект монтажных частей

Упаковка

Количество

1 шт.

1 комплект

ТЛИЯ.413235.001-01 ФО

1 экз.

ТЛИЯ.413235.001-01 РЭ

ТЛИЯ.413235.001 ДЛ

Газоанализатор ГК-4А-01.

Формуляр

Газоанализатор ГК-4А-01.

Руководство по эксплуатации

Газоанализаторы ГК-4А.

Методика поверки

Поверка

осуществляется по документу ТЛИЯ.413235.001 ДЛ «Инструкция. Газоанализаторы кислоро-да

ГК-4А. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ»

24.12.2012 г.

Основные средства поверки:

- прибор комбинированный цифровой Щ301-1, регистрационный № 8638-00, диапазон

измерений напряжения постоянного тока от 1 до 10 В, пределы допускаемой погрешности

измерений ±0,06/0,02 %;

- секундомер СОСпр-2а-3, регистрационный № 5768-67, диапазон измерений от 0 до 60

с, цена деления 0,2 с;

Лист № 5

Всего листов 6

- мегаомметр М4122, регистрационный № 26234-02, диапазон измерений от100 кОм до

10 ГОм, пределы допускаемой погрешности измерений ± 3,0 %;

- вентиль запорный 10Э6 по 5Г4.463.019 ТУ;

- редуктор БКО-50 по ГОСТ 13861-89;

- поверочные газовые смеси (ПГС) в соответствии с таблицей 4.

Таблица 4 - Поверочные газовые смеси

Объемная доля кислорода, %

Допустимая погрешность

аттестации объемной до-

ли кислорода, %

НомерПГС по

ПГС ТУ 6-16-2956-92

номинальное допустимое

значение отклонение

А13710-87

А33729-87

А5 9793-2011

0,05± 0,006

47,5 ± 2,0

99,0 ± 0,8 % отн.

± 0,004

± 0,04

± 0,04 % отн.

Примечания:

1. В качестве ПГС А1 может быть использован азот газообразный особой чистоты или

технический, сорт 1 ГОСТ 9293-74.

2. В качестве ПГС А3 может быть использован воздух кл. 3 ГОСТ 17433-80.

3. В качестве ПГС А5 может быть использован кислород газообразный повышенной

чистоты ТУ6-21-8-89.

Сведения о методиках (методах) измерений

ГазоанализаторыГК-4АТЛИЯ.413235.001Руководствопоэксплуатации

ТЛИЯ.413235.001РЭ.

Газоанализаторы ГК-4А-01 Руководство по эксплуатации ТЛИЯ.413235.001-01РЭ

Нормативные и технические документы, устанавливающие требования к газоанализа-

торам ГК-4А

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия.

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государст-

венная поверочная схема для средств измерений содержания компонентов в газовых средах.

Газоанализаторы ГК-4А Технические условия ТЛИЯ.413235.001ТУ.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

При выполнении работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством РФ обязательным

требованиям.

Изготовитель

Общество с ограниченной ответственностью «АГАТ-ЭКО» (ООО «АГАТ-ЭКО»).

Почтовый и юридические адреса:129226, г. Москва, Сельскохозяйственная ул., 12-а

Телефон: (499) 181-21-29

Лист № 6

Всего листов 6

Испытательный центр

Государственный центр испытаний средств измерений Федерального государственного

унитарного предприятия «Всероссийский научно-исследовательский институт физико-

технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»). Аттестат

аккредитации № 30002-08 от 04.12.2008 г.

Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор.поселение

Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Тел./факс (495) 744-81-12. E-mail:

office@vniiftri.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«___»______________2013 г.

М. п.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
17131-98	Газоанализаторы	ГИАМ-302	ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск	1 год	Перейти
25420-03	Газоанализаторы	IR5000	Фирма "General Monitors Ireland Ltd.", Ирландия	1 год	Перейти
49326-12	Газоанализаторы	ФЛЮОРИТ-ЦМ	ООО "НПП ОКБА", г.Ангарск	1 год	Перейти
10900-87	Газоанализаторы кислорода горноспасательные	АКГ	ВНПО "Респиратор", Украина, г.Донецк	1 год	Перейти
19930-00	Газоанализаторы	МГЛ-19М	ЗАО "Оптэк", г.С.-Петербург	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуГазоанализаторы ГК-4АГРСИ 53285-13

Заказать поверку
Газоанализаторы ГК-4А
ГРСИ 53285-13
