Измерители комбинированные Fluke мод. 975 Airmeter, ГРСИ 53271-13
Номер госреестра:
53271-13
Наименование СИ:
Измерители комбинированные
Обозначение типа:
Fluke мод. 975 Airmeter
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50478
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители комбинированные Fluke модели 975 Airmeter
Назначение средства измерений
Измерители комбинированные Fluke модели 975 Airmeter (далее по тексту –
приборы) предназначены для измерений температуры и относительной влажности
окружающего воздуха, а также скорости воздушного потока и объемной доли оксида (CO) и
диоксида углерода (CO
2
) в атмосфере. Прибор также предназначен для отображения
вычисляемых в режимереальноговремени параметров:температуры влажного
термометра и температуры точки росы.
Описание средства измерений
Принцип измерения температуры в приборе основан на зависимости сопротивления
полупроводникового резистора NTC от температуры. Принцип измерения относительной
влажности в приборе основан на зависимости диэлектрической проницаемости полярного
полимерного сорбента, используемого в качестве влагочувствительного слоя, от
количества сорбированной влаги. Влагочувствительный слой располагается между двумя
электродами сенсора, один из которых влагопроницаем, образуя конденсатор, емкость
которого зависит от влажности окружающей среды. Принцип действия прибора в режиме
измерения скорости воздушного потока состоит в сравнении температур двух термисторов –
находящегося в
тепловом равновесии с окружающей средой и нагреваемого заданным
током.Данныеизмеренийтемпературобрабатываютсявстроеннымвприбор
микропроцессором по заложенной программе. Принцип измерения
объемной доли газов
основан на оптическом методе.
Измеритель комбинированный Fluke модели 975 Airmeter является переносным
прибором и конструктивно выполнен в виде единого блока обработки сигналов с
автономным питанием, расположенного в пластиковом корпусе и состоящего из
электронной платы, цифрового жидкокристаллического индикатора и панели управления.
Электронный блок подаёт питающее напряжение на первичный преобразователь и
считывает аналоговый сигнал, который в дальнейшем оцифровывается и обрабатывается
при помощи микропроцессора. На корпусе прибора расположены разъемы для
подключения сменного зонда скорости воздушного потока, для связи с персональным
компьютером, а также вход для калибровки каналов измерения концентрации газов.
Выступающий зонд для измерения температуры и относительной влажности является
неотъемлемой частью корпуса прибора.
Внутреннеепрограммноеобеспечениеприборовпозволяетопределять
максимальное, минимальное и среднее значение измеряемого параметра. Измерительная
информация может быть записана в память микропроцессора прибора и при
необходимости перенесена в персональный компьютер для дальнейшей обработки.

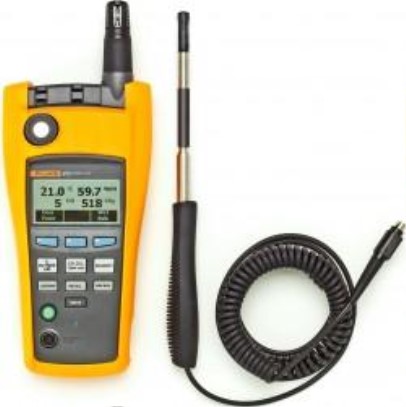

Фотография общего вида прибора с зондом скорости воздушного потока приведена
на рисунке 1:
Лист № 2
Всего листов 5
Рис.1
Программное обеспечение
Программное обеспечение (ПО) прибор состоит из двух частей: встроенное и
автономное ПО.
Метрологически значимым является только встроенное ПО, находящееся в
микропроцессоре прибора, размещенном внутри корпуса тепловизора, и не доступное для
внешней модификации. Автономная
часть ПО «FlukeView® Forms» устанавливается на
персональный компьютер и предназначена только для анализа сохраненных в приборе
данных измерений.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «A» - не требуется специальных средств защиты,
исключающих возможность несанкционированной модификации, обновления (загрузки),
удаления и иных преднамеренных изменений метрологически значимой встроенной части
ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Наименова-Идентифика-Номер версииЦифровойАлгоритм
ние ционное (идентифика- идентификатор вычисления
программ-наименованиеционный номер)программногоцифрового
многопрограммногопрограммногообеспеченияидентифика-
обеспечения обеспечения обеспечения
(*)
тора
программно-
го
обеспечения
Firmware
1Fпо номеру версии-
ПО для
измерителей
комбинирова
нных Fluke
модели 975
Airmeter
(встроенная
часть)
(*)
– и более поздние версии
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Разрешающая способность прибора
- канал измерений температуры, °С
- канал измерений скорости воздушного потока, м/с
- канал измерений объемной доли CO
2
±0,6
7
от минус 20 до плюс 50
до 90 (без конденсации)
Метрологические и технические характеристики приборов приведены в таблице 2: Таблица
2
Наименование характеристики
Диапазон измерений температуры, ºС
Диапазон измерений относительной влажности, %
Диапазон измерений скорости воздушного потока, м/с
Диапазон измерений объемной доли CO, млн
-1
Диапазон измерений объемной доли CO
2
, млн
-1
Значение
от минус 20 до плюс 50
от 10 до 90
от 0,25 до 14
от 0 до 500
от 0 до 5000
0,1 ºС; 0,1 %; 0,001 м/с; 1 ppm
(соотв. 1 млн
-1
)
Пределы допускаемой погрешности прибора:
- канал измерений относительной влажности, %
- канал измерений объемной доли CO
±1,1 (в диапазоне от минус 20
до плюс 5 °С);
±0,5 (в диапазоне св. плюс 5 до
плюс 40 °С);
±0,9 (в диапазоне св. плюс 40 до
плюс 50 °С)
±3,0
±(0,2+0,04·V), где V – значение
измеряемой скорости, м/с
±5 % (от диапазона измерений)
± 5 % (от диапазона измерений,
в диапазоне 0÷100 млн
-1
);
± 5 % (от измеряемой
величины, в диапазоне
св.100÷5000 млн
-1
).
60
11 (при комнатной температуре
воздуха)
544
287×114,3×50,8
350
Пределы допускаемой дополнительной погрешности
канала измерений объемной доли CO от изменения
температуры окружающего воздуха от нормальной
(+20±2 °С), %/ 10 °С
Время установления рабочего режима, с
Время непрерывной работы прибора без подзарядки
аккумуляторной батареи, ч:
Время непрерывной работы прибора от батарей типа
«АА», ч:
Масса прибора, г
Габаритные размеры измерительного блока прибора,
мм
Максимальная потребляемая мощность, мВт
Рабочие условия эксплуатации прибора
- температура окружающего воздуха, °С
- относительная влажность воздуха при плюс 25
°
С, %
Средний срок службы прибора, лет, не менее
5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
на прибор (в правом верхнем углу) типографским способом, а также при помощи наклейки
на корпус прибора.
Лист № 4
Всего листов 5
Комплектность средства измерений
В комплект поставки прибора входят:
- прибор - 1 шт.;
- Руководство по эксплуатации (на русском языке) - 1 экз. (на компакт-диске);
- Руководство по эксплуатации (на английском языке) – 1 экз.;
- Методика поверки - 1 экз.;
- Сертификат калибровки – 1 экз.;
- батарейка типа «АА» – 3 шт.;
- USB-кабель – 1 шт.;
- трубка калибровочная - 1 шт.;
- калибровочный колпачок – 1 шт.;
- компакт-диск с ПО FlukeView® - 1 шт. (с руководством пользователя)
- жесткий кейс для транспортировки – 1 шт.;
- зонд скорости потока воздуха – 1 шт.
Поверка
осуществляется по документу МП 53271-13 «Измерители комбинированные Fluke модели
975 Airmeter. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП
«ВНИИМС», 24.12.2012г.
Основные средства поверки:
- термометр лабораторный электронный «ЛТ-300», диапазон измерений: от минус 50
до плюс 300 °С, пределы допускаемой основной погрешности в диапазоне от минус 50
до плюс 199,99 °С: ±0,05 °С;
- термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон
воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания
заданной температуры ±(0,004…0,01) °С;
- термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон
воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания
заданной температуры ±(0,004…0,01) °С;
- ГСО-ПГС CO
2
в trial в баллонах под давлением (ГСО 3745-87, ГСО 3760-87, ГСО
9783-2011, ГСО 9786-2011 и др.) и ГСР-ПГС СО в азоте в баллонах под давлением (ГСО
3808-87, ГСО 9744-2011 и др.);
- камера климатическая мод. MHU-800CSSA, диапазон воспроизводимых значений
относительной влажности от 5 до 98 %;
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0 %
в диапазоне от 2 до 98 %;
- стенд аэродинамический эталонный АДС-110/30, диапазон 0,1…30 м/с.
Сведения о методиках (методах) измерений приведены в соответствующем разделе
Руководства по эксплуатации на приборы.
Нормативныеитехническиедокументы,устанавливающиетребованияк
измерителям комбинированным Fluke модели 975 Airmeter
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация фирмы «Fluke Corporation», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений относительной влажности газов.
Лист № 5
Всего листов 5
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений воздушного потока.
ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
адрес в Интернет:
Заявитель
ООО «НОУБЛ ХАУС ДИСТРИБЬЮШН»
Адрес: 125040, г.Москва, ул. Скаковая, д.36
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66065-16 | Измерители низкочастотные сейсмических колебаний | ИНСК | ООО СНТП "Профинж", г.Москва | 1 год | Перейти |
| 43688-10 | Измерители крутящего момента силы цифровые | QRTT | Фирма "Atlas Copco", Швеция | 1 год | Перейти |
| 68789-17 | Измерители-регистраторы температуры | LogTag | Фирма "LogTag Recorders Limited", Новая Зеландия; Заводы-изготовители: "Moonpo Development Limited", Гонконг; "Techsen Electronics (Shenzhen) Co., Ltd.", Китай | 2 года | Перейти |
| 3249-72 | Измерители флюктуаций | СК3-34 | Нет данных | Нет данных | Перейти |
| 6440-78 | Измерители плотности потока энергии | П2-3 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
