Машины испытательные резонансные CRACKTRONIC, ГРСИ 53262-13
Номер госреестра:
53262-13
Наименование СИ:
Машины испытательные резонансные
Обозначение типа:
CRACKTRONIC
Производитель:
Фирма "Russenberger Prufmaschinen AG" (RUMUL), Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50468
об утверждении типа средств измерений
Лист 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные резонансные CRACKTRONIC
Назначение средства измерений
Машины испытательные резонансные CRACKTRONIC (далее по тексту – машины)
предназначены для измерения крутящего момента силы или силы при выполнении высокочас-
тотных динамических испытаний образцов различных конструкционных и строительных мате-
риалов.
Описание средства измерений
Принцип работы заключается в создании колебательного вращательного движения.
Тестируемый образец является частью системы пружина-масса, а его жесткость и дополнитель-
ная масса влияют на резонансную частоту машины.
Машина имеет модульную конструкцию, состоящую из основного модуля и 4-х сменных
измерительных модулей с зажимом (в зависимости от вида испытаний). Основной модуль пред-
ставляет собой блок обеспечения нагрузки с двумя приводами (статическим и динамическим).
В зависимости от типа нагрузки и рабочего диапазона, модуль оборудуется преобразователем
нагрузки специальной конструкции и соответствующим измерительным предусилителем.
Статическая нагрузка колебательной системы создается при помощи шарикового ходо-
вого винта с приводом от двигателя постоянного тока, связанного со стержнем, работающим на
кручение.
Динамическая нагрузка создается за счет электромагнитного резонаторного привода, со-
стоящего из двух колебательных масс: роль пружины между массами играет образец, одна из
масс представлена колебательной головкой, а вторая – платформой основания. Тип нагрузки
(осевая деформация, изгиб или кручение) зависит от установленного измерительного модуля с
зажимом. Масса колеблющегося зажима, располагающегося на основном модуле, может быть
изменена с помощью дополнительных масс, что позволяет изменять резонансную частоту сис-
темы. Электромагнит является частью системы с обратной связью и возбуждается машиной на
собственной резонансной частоте.

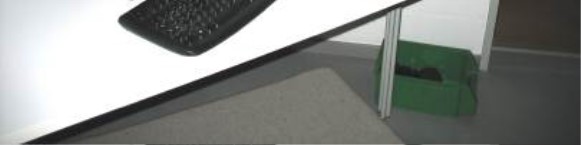

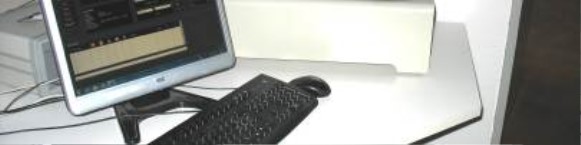

Внешний вид машин приведен на рисунке 1.
Р
ис. 1. Общий вид машин испытательных резонансных CRACKTRONIC
Лист 2
Всего листов 3
Для измерения величины крутящего момента силы и нагрузки в машинах используются
соответствующие тензометрические датчики, установленные на сменных измерительных моду-
лях.
Электрический сигнал с датчика силы или крутящего момента силы через соедини-
тельный кабель передается в электронный блок управления, являющийся подставкой для ма-
шины, а оттуда в персональный компьютер (ПК). Управление работой машины, обработка и
анализ результатов измерений осуществляется программным обеспечением (ПО), установлен-
ным на ПК.
Машины имеют порты для подключения дополнительных средств измерений (датчиков
деформаций), а также возможность установки дополнительного оборудования для испытаний
образцов в различных условиях (климатических камер).
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование
программного
(идентификаци-
обеспечения
Цифровой
программного
(контрольная
Алгоритм вы-
катора про-
печения
Идентификацион-
Номер версии
идентификатор
числения
ци
фр
о-
программного
ное наименование
онный номер)обеспечения
вого идентифи-
обеспечения
обеспечения
программного
сумма исполня-
граммного обес-
емого кода)
RumulTestLabRumulTestLab 2.4.64218FEE12546EMD5
и выше8FD2B57345DD
E5CE723
Программное обеспечение защищено от несанкционированного доступа паролями раз-
личных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изме-
нений соответствует уровню «А» по МИ 3286-2010.
0,8…8
±0,5
2…70
10…160
±0,5
600х360х560
90
Метрологические и технические характеристики
Диапазон измерений силы, кН
Пределы допускаемой относительной погрешности измерения силы, %
Диапазоны измерений крутящего момента силы, Н∙м
(в зависимости от используемого измерительного модуля)
Пределы допускаемой относительной погрешности измерения
крутящего момента силы, %
Габаритные размеры (ДхШхВ), мм, не более
Масса, кг, не более
Условия эксплуатации:
– температура, °С
– относительная влажность, %
– давление, кПа
+15…+25
60 ± 20
84…106
Знак утверждения типа
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации
типографским способом и на корпус машины методом этикетирования.
Комплектность средства измерений
1. Машина испытательная резонансная CRACKTRONIC1 шт.
2. Комплект кабелей присоединительных, приспособлений и аксессуаров (*) 1 комп.
3. Балка калибровочная (*)1 шт.
4. Измерительный модуль с зажимом 4 шт.**
5. Руководство по эксплуатации «Машины испытательные резонансные
CRACKTRONIC. Руководство по эксплуатации»1 экз.
Лист 3
Всего листов 3
1 экз.
6. Методика поверки МП ТИнТ 102-2013 «Машины испытательные
резонансные CRACKTRONIC. Методика поверки»
* - комплектуется по требованию заказчика
** - количество может меняться по требованию заказчика
Поверка
осуществляется по документу МП ТИнТ 102-2013 «Машины испытательные резонансные
CRACKTRONIC. Методика поверки», утвержденному Руководителем ГЦИ СИ ООО «ТестИн-
Тех» «13» февраля 2013 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.663-2009;
- рулетки измерительные, диапазон 3 м, класс 1;
- гири 4-го разряда по ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины испытательные резонансные
CRACKTRONIC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испы-
тательным резонансным CRACKTRONIC
- ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений
силы»;
- ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений
крутящего момента силы»;
- ГОСТ 25.502-79 «Расчеты и испытания на прочность в машиностроении. Методы ме-
ханических испытаний металлов. Методы испытаний на усталость»;
- техническая документация фирмы «Russenberger Prüfmaschinen AG» (RUMUL),
Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма «Russenberger Prüfmaschinen AG» (RUMUL), Швейцария.
Gewerbestrasse 10, CH-8212 Neuhausen am Rheinfall, Switzerland,
тел. +41 (0)52 672 43 22, факс +41 (0)52 672 44 48
Заявитель
ООО «Мелитэк»
117342, Москва, ул.Обручева, д.34/63, стр.2
Тел (факс) +7 (495) 781-07-85
Испытательный центр
ГЦИ СИ ООО «ТестИнТех», (аттестат аккредитации № 30149-11)
123308, г. Москва, ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«___»____________2013 г.
