Калибраторы температуры поверхностные КТП, ГРСИ 53247-13
Номер госреестра:
53247-13
Наименование СИ:
Калибраторы температуры поверхностные
Обозначение типа:
КТП
Производитель:
ООО "ИзТех", г.Солнечногорск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50459
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы температуры поверхностные КТП
Назначение средства измерений
Калибраторы температуры поверхностные КТП предназначены для воспроизведения
температуры поверхности.
Описание средства измерений
Принцип действия основан на нагреве (охлаждении) рабочей поверхности и поддержа-
нии с определенной погрешностью её температуры.
Калибраторы температуры поверхностные КТП представляют собой поверочные ус-
тановки, конструктивно выполненные в виде «твердотельных» термостатов с открытыми рабо-
чими поверхностями.
Основными функциональными частями калибраторов являются: термостатируемый ме-
таллический блок сравнения с открытой рабочей поверхностью, измеритель-регулятор темпера-
туры с высокостабильным платиновым термопреобразователем сопротивления (ТС).
Рабочая поверхность металлического (термостатируемого) блока сравнения предназна-
чена для воспроизведения задаваемой температуры и теплового контакта с поверяемыми по-
верхностными термопреобразователями. Температура рабочей зоны поверхности блока под-
держивается в процессе работы измерителем-регулятором температуры по показаниям ТС, рас-
положенного в непосредственной близости от рабочей поверхности и отображается на дисплее.
Термостатируемый блок защищен пассивным тепловым экраном и теплоизоляцией.
Для обеспечения возможности калибровки и поверки калибраторов температуры по-
верхностных КТП, ТС сделан съемным.

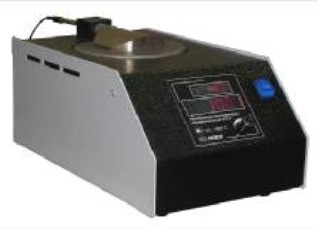

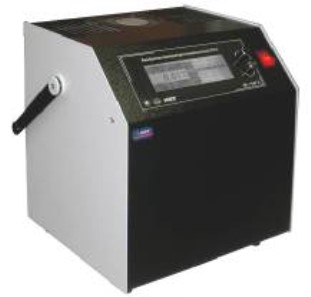

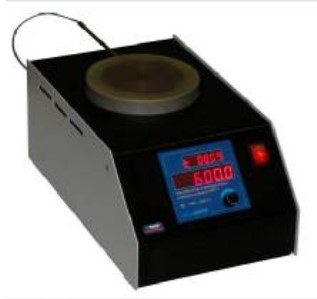

Калибраторы поверхностные КТП выпускаются в трех модификациях КТП-1
(рисунок 1), КТП-2 (рисунок 2) и КТП-3 (рисунок 3), отличающихся друг от друга диапазоном
воспроизведения температуры и формой рабочей поверхности.
Рисунок 1Рисунок 2Рисунок 3
Для предотвращения от несанкционированного доступа, на съемные панели корпуса
наклеиваются разрушаемые при вскрытии пломбы-наклейки.
Калибраторы температуры поверхностные КТП применяются для поверки (калибров-
ки) поверхностных датчиков.
Программное обеспечение
Встроенное программное обеспечение отображено в таблице 1.
Лист № 2
Всего листов 4
Наименова-
ние про-
граммного
обеспечения
Идентификаци-
онное наимено-
вание про-
граммного обес-
печения
Номер версии
(идентификацион-
ный номер) про-
граммного обес-
печения
Таблица 1
числения циф-
рового иден-
тификатора
программного
Цифровой иденти-
Алгоритм вы-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
обеспечения
КТП-1 П 2.0
КТП-2 - V 2.00
КТП-3 П 2.0
FA34Двухбайтовая
6ECFсумма с пере-
FA34 полнением
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений - А в соответствии с МИ 3286-2010.
ры поверхности, °С
Метрологические и технические характеристики
Метрологические и технические характеристики калибраторов поверхностных КТП
приведены в таблице 2.
Таблица 2
КТП-1КТП-2КТП-3
Диапазон воспроизведения температу-
от 40 до 600 от – 50 до 140 от 40 до 600
± 0,1± 0,1± 0,1
пературы по поверхности, °С
Пределы допускаемой абсолютной по-
грешности воспроизведения темпера-± [0,2 + 0,003·t]± [0,2 + 0,003·|t|]± [0,2 + 0,003·t]
туры рабочей зоны поверхности, °С
Нестабильность поддержания темпе-
ратуры поверхности, °С
Неравномерность
распределения тем-
± [0,1 + 0,002∙t]± [0,1 + 0,002∙|t|]± [0,1 + 0,002∙t]
часть боковой
Вид поверхностиплоскаяплоскаяповерхности
цилиндра
1
Размер рабочей зоны поверхности, ммØ
2
= 60Ø = 40Д × Ш = 40 × 40
Габаритные размеры, Д×Ш×В
3
, мм 205 × 420 × 170 320 × 320 × 280 205 × 420 × 170
Масса, кг, не более101510
Примечания:
1 Радиус цилиндрической поверхности КТП-3 может быть выбран при изготовлении в
диапазоне от 40 до 80 мм (по желанию заказчика). Стандартное значение – 60 мм.
2 Ø – диаметр.
3 Д, Ш, В – длина, ширина, высота.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуа-
тационной документации и методом офсетной печати на лицевую панель прибора.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3
НаименованиеКол-во, штПримечание
Калибратор температуры поверхностный КТП 1
Модиф
и
кация в соответст-
вии с заказом
Кабель удлинительный для термопреобразова-1Используется при поверке
1
Лист № 3
Всего листов 4
1
1
теля сопротивления
Кабель интерфейсный
Кабель сетевой
Калибратор температуры КТП. Руководство по
эксплуатации с методикой поверки.
Поверка
осуществляется по документу ЕМТК 156.0000.00 РЭ (раздел 10 «Методика поверки» )
«Калибраторы температуры поверхностные КТП», утверждённому ГЦИ СИ ФБУ «Ростест-
Москва» 12.12.12г.
Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование средств измеренийХарактеристики
и оборудования
Измеритель температуры многоканальный
диапазон от – 50 до 600
°
С,
прецизионный МИТ 8.10М
Δ =
±
(0,004 + 10
-5
×
t)
°
С
Эталонный термометр сопротивления
диапазон от – 50 до 600
°
С, 2 разряд
Калибратор температуры КТ-1М
диапазон от – 50 до
∙
140
°
С,
Δ = ± (0,05 + 0,0005 | t |)
диапазон от 40 до 600 °С,
Термостат калибровочный ТК-1
разность температур в каналах Δ = ± 0,03 °С
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Калибраторы температуры
поверхностные КТП. Руководство по эксплуатации» ЕМТК 156.0000.00 РЭ.
Нормативные и технические документы, устанавливающие требования к калибраторам по-
верхностным КТП
1 Калибраторы поверхностные КТП. Технические условия ТУ 4381-156-56835627-12.
2 ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических про-
цессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ООО «ИзТех»
Юридический адрес: 141500, Московская обл., г.Солнечногорск.
Фактический адрес: 124460, Москва, г.Зеленоград, 3-й Западный проезд, д.9.
Адрес для корреспонденции: 124460, г.Москва, К-460, а/я 56.
Тел. (495) 585-51-43, факс (495) 585-39-38.
E-mail:
, web:
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФБУ «Ростест–Москва», регистрационный номер 30010-10 от 15.03.2010г.
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail:
, web:
.
Заместитель
Руководителя ФедеральногоФ.В.Булыгин
агентства по техническому
регулированиюи метрологии
м.п«_____»______________2013 г.
