Модули синхронизации (управляющие модули) KAD/BCU/140, ГРСИ 53242-13
Номер госреестра:
53242-13
Наименование СИ:
Модули синхронизации (управляющие модули)
Обозначение типа:
KAD/BCU/140
Производитель:
Фирма "ACRA Control, Ltd.", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50454
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули синхронизации (управляющие модули) KAD/BCU/140
Назначение средства измерений
Модули синхронизации (управляющие модули) KAD/BCU/140 (далее – модули)
предназначены для синхронизации по времени всех модулей блоков базовых KAM/CHS с
внешними устройствами, сбора измерительной информации со всех измерительных
модулей, установленных в блоках базовых KAM/CHS, и передачи измерительной
информации для дальнейшей записи и/или обработки.
Описание средства измерений
Принцип действия основан на синхронизации передающих модулей BCU/140 с
синхронизируемымустройством попротоколу PTP(precisiontimeprotocol) и
последующей передаче измерительной информации по протоколу ethernet.
В качестве синхронизируемого устройства могут выступать аналогичные модули
BCU, а также коммутатор сетевой NET/SWI/003 с блоком NET/REC/001.
Модули применяются совместно с блоком базовым KAM/CHS.
Конструктивно модуль представляет собой печатную плату, с установленными на
ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем
для подключения внешних датчиков, на противоположной стороне модуля установлен
разъем для подключения модуля к шасси.
На верхней панели модуля нанесено наименование модуля, на нижней панели
модуля нанесено наименование и заводской номер модуля в виде наклейки.
Управление режимами работы, а также отображение информации осуществляется с
помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули выпускаются в бескорпусном варианте исполнения.
Внешний вид модулей, с указанием мест нанесения знака утверждения типа и
пломбировки, приведены на рисунке 1.

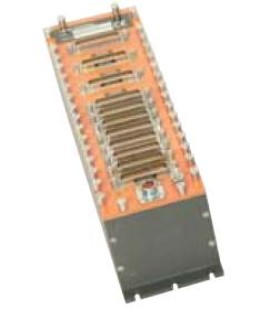

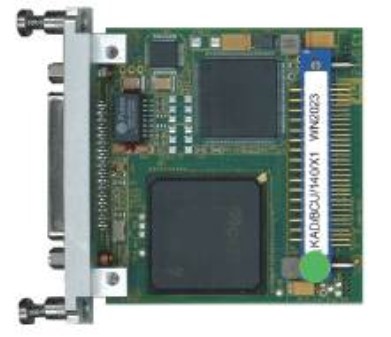

Рисунок 1 - Внешний вид модуля KAD/BCU/140 и модуля KAD/BCU/140
установленного в блоке базовом KAM/CHS/13U
место пломбировки
место нанесения знака
утверждения типа
модуль KAD/BCU/140
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и
настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и
отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в
шасси, включении питания и запуске приложения kDiscover.
Встроенное ПО идентифицируется при установке модуля в шасси, включении
питания и запуске приложения kDiscover. Наименование модуля включает информацию о
версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют
специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые
конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
KSM-500
BCU/140
Таблица 1
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Программа управ-
ления и настройки
KSM-500.1.14
и выше
Номер версии Цифровой иден- Алгоритм вычис-
(идентификаци- тификатор ПО ления цифрового
онный номер) (контрольная сум- идентификатора
ПОма)ПО
68719c9bef8a17d
3f95021373da375SHA1
d507f2edf9
ВстроенноеПО
модуля
FWA/Х/002
--
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики для каждой модификации модулей
приведены в таблице 2.
Таблица 2
Наименование характеристики
Значение характеристики
0,5
1,92
78
Предел допускаемой погрешности (по уровню
доверительной вероятности 0,67) синхронизации модулей
с синхронизируемым устройством, мкс
Потребляемая мощность, Вт, не более
Масса, г, не более
Габаритные размеры (длина × высота × глубина), мм, не
более
82х80х13,8
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 3
Всего листов 5
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Значение влияющей величины
от минус 40 до 85
от минус 55 до 105
от 0 до 95
Влияющая величина
Температура окружающего воздуха, ºC:
- рабочие условия
- предельные условия хранения
Относительная влажность воздуха при значениях
температуры до 60 ºC, %
Гармоническая вибрация:
- диапазон частот, Гц
- амплитуда ускорения, м/с
2
(g), не более
от 10 до 2000
98 (10)
60
от 0,04 до 0,2
от 15 до 2000
10
от 0,04 до 0,83
от 15 до 2000
12
980 (100)
12
2450 (250)
161,7 (16,5)
от 3,6 до 115
Широкополосная вибрация:
- время воздействия в направлении каждой из
координатных осей, минут, не более
- спектральная плотность виброускорения, g
2
/Гц
- диапазон частот, Гц
Широкополосная вибрация:
- время воздействия в направлении каждой из
координатных осей, минут, не более
- спектральная плотность виброускорения, g
2
/Гц
- диапазон частот, Гц
Механические удары многократного действия:
- число ударов за 11 мс (по пилообразному закону)
в направлении 3-х координатных осей, не более
- максимальное ускорение, м/с
2
(g)
Механические удары многократного действия:
- число ударов за 6 мс (по пилообразному закону)
в направлении 3-х координатных осей, не более
- максимальное ускорение, м/с
2
(g)
Ускорениевтечение1минутывкаждом
направлении по 3-м взаимно-перпендикулярным
осям, м/с
2
(g), не более
Давление, кПа
Атмосферные выпадающие осадки (дождь):
- верхнеезначениеинтенсивности
осадков, мм/мин
4,6
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу Руководства по
эксплуатации типографским или компьютерным способом, на плату модуля в виде
наклейки.
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплект поставки модулей включает:
- модуль KAD/BCU/140 – 1 шт.;
- руководство по эксплуатации - 1 шт.;
- ПО пользователя KSM-500 (по заказу) – 1 шт.;
- методика поверки – 1 шт.
- коммутатор сетевой NET/SWI/003 c NET/REC/001(по заказу) – 1 шт.;
- устройство запоминающее NET/REC/001(по заказу) – 1 шт.
Поверка
осуществляется по документу МП 53242-13 «Инструкция. Модули синхронизации
(управляющиемодули)KAD/BCU/140.Методикаповерки»,утвержденному
руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в феврале 2013 г.
Основные средства поверки:
- источникпитанияпостоянноготокаБ5-75(регистрационный № 21569-01),
диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой
относительной погрешности установки напряжения на выходе ± 0,05 %;
- частотомер электронно-счетный CNT-90 (регистрационный № 41567-09), диапазон
измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности
по частоте внутреннего опорного генератора на интервале 1 год ± 1x10
–7
;
- мультиметр цифровой Fluke 8846A (регистрационный № 36395-07), диапазон
измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной
относительной погрешности измерений напряжения постоянного тока ± (0,0038 % · U
и
+
0,0006 % · U
пп
), где U
и
– измеренное значение напряжения постоянного тока, U
пп
–
значение поддиапазона измерений напряжения постоянного тока.
Сведения о методиках (методах) измерений
Модули синхронизации (управляющие модули) KAD/BCU/140. Руководство по
эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям
синхронизации (управляющим модулям) KAD/BCU/140
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Для выполнения работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.
Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г,
офис 801
Тел./Факс: (495) 229-02-45
E-mail:
Приложение к свидетельству №_____________
об утверждении типа средств измерений
Лист № 5
Всего листов 5
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2013 г.
м. п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27200-04 | Системы информационно-измерительные и управляющие | ТЕКОН | ЗАО "ТЕКОН-Инжиниринг", г.Москва | 1 год | Перейти |
| 33327-12 | Комплексы измерительно-вычислительные управляющие | КУРС-НГ ИЦФР.421451.020 | ООО "НПО ВНИИЭФ-Волгогаз", г.Саров | 1 год | Перейти |
| 78768-20 | Системы автоматики пожаротушения | ООО НВФ "Сенсоры, Модули, Системы", г.Самара; ООО НПП "ГКС", г.Казань; АО "СКАД тех", г.Москва; ООО "АСК Инжиниринг", г.Нижний Новгород; ООО "ПромНефтеГазАвтоматика", г.Москва; АО "Нефтеавтоматика", г.Уфа | 2 года | Перейти | |
| 25237-03 | Контроллеры измерительно-управляющие | ТТУ-01 | ООО "Шатл", г.Казань | 2 года | Перейти |
| 18744-99 | Комплексы измерительно-управляющие | WDPF-II и Ovation | Фирма "Westinghouse Process Control Inc.", США, Польша | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
