Номер госреестра:
53237-13
Наименование СИ:
Анализаторы инфракрасные
Обозначение типа:
ИнфраЛЮМ ФТ
Производитель:
ООО "Люмэкс-Маркетинг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50449
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы инфракрасные «ИнфраЛЮМ ФТ»
Назначение средства измерений
Анализаторы инфракрасные «ИнфраЛЮМ ФТ» (в дальнейшем - анализаторы) предна-
значены для измерения относительной интенсивности спектральных полос поглощения компо-
нентов пробы и дальнейшего расчета содержания компонентов на основе полученных спек-
тральных данных.
Описание средства измерений
Принцип действия анализаторов основан на измерении интенсивности оптического из-
лучения, прошедшего через кювету с исследуемым образцом, в ближней инфракрасной области
спектра. Регистрируемый световой поток на выходе интерферометра в зависимости от разности
хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спек-
тра. Сам спектр получается после выполнения обратного преобразования Фурье.
Содержание определяемых компонентов в образцах (показателей качества) вычисляется
по спектрам анализируемых образцов после градуировки анализатора по образцам, в которых
содержание определяемых компонентов (показателей качества) установлено референтными ме-
тодами.
Анализаторы конструктивно выполнены в виде настольных лабораторных приборов.

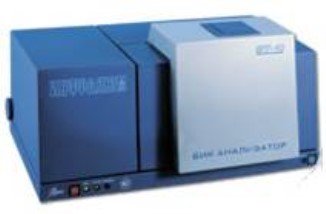

Внешний вид анализаторов «ИнфраЛЮМ ФТ» представлен на рис.1.
Анализаторы выпускаются в следующих модификациях:
«ИнфраЛЮМ ФТ-10» - базовая модификация для количественного анализа или иденти-
фикации крупно- и мелкодисперсных твердых, пастообразных и жидких образцов;
«ИнфраЛЮМ ФТ-12» - для количественного анализа или идентификации крупно- и мел-
кодисперсных твердых, пастообразных и жидких образцов с улучшенными метрологическими
характеристиками;
«ИнфраЛЮМ ФТ-40» - для количественного анализа или идентификации сыпучих твер-
дых образцов без размола.
абв
Рис.1 - Внешний вид анализаторов «ИнфраЛЮМ ФТ».
а - модификация «ИнфраЛЮМ ФТ-10», б - модификация - «ИнфраЛЮМ ФТ-12»,
в - модификация «ИнфраЛЮМ ФТ-40»
Лист № 2
Всего листов 5
Программное обеспечение
Анализаторы оснащены автономным ПО, которое управляет работой анализатора и ото-
бражает, обрабатывает и хранит полученные данные
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой идентифи-
катор программного
обеспечения
(для версии 4.01.393)
MD5
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
«Спектра
ЛЮМ/Про»
SpLumProMetrol-
ogy.dll
4.01.393
и выше
b698a22f7045deae61d
4d0b2448ea82e
К метрологически значимой части ПО «СпектраЛЮМ/Про» относится файл SpLumPro-
Metrology.dll. Метрологически значимая часть ПО выполняет следующие функции:
-
сбор и обработка данных, поступающих с фотоприемной системы анализатора;
-
создание и хранение файлов интерферограмм и файлов спектров;
-
градуировка анализатора и вычисление результатов измерений;
-
сохранение результатов измерений на жестком диске персонального компьютера;
-
создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нор-
мировании последних.
Метрологические и технические характеристики
от 8700 до 13200
10
Спектральный диапазон, см
-1
Спектральное разрешение, см
-1
, не более
Предел допускаемого значения абсолютной погрешности шкалы
волновых чисел, см
-1
±
0,5
Отношение сигнал/шум, определяемое в интервале
±
100 см
-1
при
разрешении 16 см
-1
и времени накопления 60 с, не менее:
Волновое число, см
-1
8900
10000
12500
13000
ИнфраЛЮМ ФТ-10
1200
4000
2000
500
ИнфраЛЮМ ФТ-12
3500
20000
6000
4000
ИнфраЛЮМ ФТ-40
10000
40000
20000
10000
Уровень положительного и отрицательного псевдорассеянного света,
вызванного нелинейностью фотоприемной системы (по отношению к
максимальному сигналу), %, не более
±
0,25
Время прогрева анализатора, мин, не более30
Время непрерывной работы анализатора, ч, не менее8
Габаритные размеры, мм, не более
-
ИнфраЛЮМ ФТ-10
-
ИнфраЛЮМ ФТ-12
-
ИнфраЛЮМ ФТ-40
580х540х310
530х450х380
640х410х490
Лист № 3
Всего листов 5
Масса, кг, не более
-
ИнфраЛЮМ ФТ-10
37
-
ИнфраЛЮМ ФТ-12
32
-
ИнфраЛЮМ ФТ-40
31
Питание анализаторов от сети переменного тока:
-
напряжение питания переменного тока, В
-
частота, Гц
(220
±
22)
(50
±
1)
Потребляемая мощность, В
×
А, не более
110
Средняя наработка на отказ, ч, не менее2500
Средний срок службы анализатора, лет, не менее5
Условия эксплуатации анализаторов:
-
температура окружающего воздуха,
°
C
-
атмосферное давление, кПа
-
относительная влажность при температуре 25
°
С
%
, не более
от 5 до 40
от 84 до 106,7
80
Знак утверждения типа
наносится на лицевую панель анализаторов и/или шильд и титульный лист Руководства
по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Наименование
Анализатор инфракрасный «ИнфраЛЮМ ФТ»
Контрольный образец
Комплект ЗИП
Количество
1 шт.
1 шт.
1 шт.
Аксессуары для модификаций «ИнфраЛЮМ ФТ-10» и «Инфра-
ЛЮМ ФТ-12»
Руководство по эксплуатации
Формуляр
Методика поверки
Руководство пользователя программным обеспечением
По заказу
1
1
1
1
Поверка
осуществляется по документу МП-242-1509-2013 «Анализаторы инфракрасные «ИнфраЛЮМ
ФТ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
15.02.2013 года.
Основные средства поверки: лампа дуговая ртутно-гелиевая спектральная ДРГС-12 или
аналогичная - используемые спектральные линии (9862,2
±
0,1) см
-1
и (9233,4
±
0,1) см
-1
.
Лист № 4
Всего листов 5
Сведения о методиках (методах) измерений
ГОСТ Р 52421-2005 Рыба, морепродукты и продукция из них. Метод определения массо-
вой доли белка, жира, воды, фосфора, кальция и золы спектроскопией в ближней инфракрасной
области
ГОСТ Р 52934-2008 Зерновое крахмалосодержащее сырье для производства этилового
спирта. Методы определения массовой доли сбраживаемых углеводов
ФР.1.31.2005.01417 Алкилбензолсульфокислота. Методика определения массовой доли
алкилбензолсульфокислоты (основного вещества), серной кислоты, несульфированных соеди-
нений, а также цветности методом спектроскопии в ближней инфракрасной области
ФР.1.31.2009.06118 Пшеница. Определение белка, влажности, стекловидности, количе-
ства и качества сырой клейковины методом спектроскопии в ближней инфракрасной области с
использованием анализаторов типа «ИнфраЛЮМ ФТ»
ФР.1.31.2009.06182 Ячмень. Определение белка и влажности методом спектроскопии в
ближней инфракрасной области с использованием анализаторов серии «ИнфраЛюм ФТ»
ФР.1.31.2009.06615 Мука пшеничная. Определение белка, влажности, зольности, белиз-
ны, количества и качества сырой клейковины, методом спектроскопии в ближней инфракрас-
ной области с использованием анализатора «ИнфраЛЮМ ФТ-10»
Нормативные и технические документы, устанавливающие требования к анализаторам
инфракрасным «ИнфраЛЮМ ФТ»
ТУ 4215-005-45549798-2012 «Анализаторы инфракрасные «ИнфраЛЮМ ФТ». Техниче-
ские условия».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов обязательным требованиям, установленным законода-
тельством Российской Федерации.
Изготовитель
ООО «Люмэкс-маркетинг», г.Санкт-Петербург.
Юридический адрес: 199178, Российская Федерация, город Санкт-Петербург, Малый проспект
Васильевского острова, дом 58, литер «А».
Почтовый адрес: 192029 Российская Федерация, город Санкт-Петербург, пр. Обуховской обо-
роны, д.70, корп.2.
Тел.: (812)718-53-90, 718-53-91, факс (812)718-68-65.
Электронная почта:
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег. номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14, электронная почта:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«___»___________2013
мп.
