Приложение к свидетельству № 50448
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры атомно-абсорбционные А-2
Назначение средства измерений
Спектрометры атомно-абсорбционные А-2 (далее – спектрометры) предназначены для
измерений количественного содержания различных элементов в пробах различного состава и
происхождения после их предварительной минерализации.
Описание средства измерений
Принцип действия спектрометров основан на резонансном поглощении света
свободными атомами элементов, возникающем при пропускании света через слой атомного
пара в электротермическом или пламенном атомизаторе.
Конструктивно спектрометры состоят из блоков: источников излучения (лампа с полым
катодом, дейтеривая лампа), атомизаторов (электротермического и пламенного), блока питания
электротермического атомизатора, системы охлаждения электротермического атомизатора,
осветительной системы и монохроматора, приемника излучения и регистрирующего устройства
– персонального компьютера.
Спектрометр обеспечивает работу в следующих режимах измерений: оптическая
плотность и концентрация. Результаты измерений и спектры выводятся на дисплей.
Все операции, связанные с обработкой, регистрацией результатов измерений, переда-
чей данных производятся автоматически. Предусмотрены ввод, редактирование и сохранение в
памяти компьютера методик выполнения измерений массовой концентрации различных эле-
ментов.

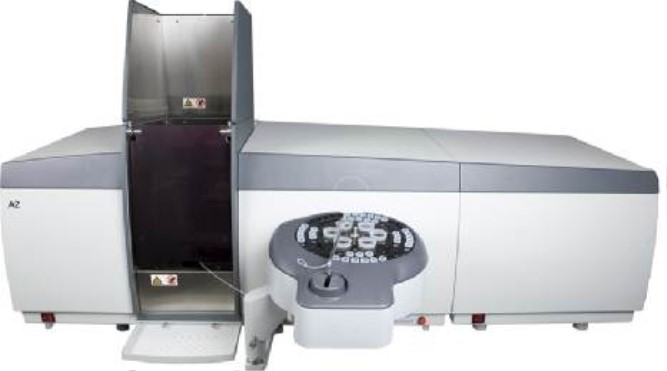

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного А-2
Лист № 2
Всего листов 5
Наимено-
вание ПО
Программное обеспечение
Программное обеспечение спектрометров обеспечивает управление, сбор и обработку
данных с помощью специального программного комплекса AАWin версия 2, поставляемого на
CD – диске.
Защита программного обеспечения от преднамеренных изменений осуществляется
средствами операционной системы путем установки значения свойств файлов данных и мето-
дов. Специальный программный пакет защиты данных, обеспечивает разграничение прав дос-
тупа к данным, методам и функциям меню «AАWin 2» для операторов и изготовителя.
Поскольку спектрометр градуируется с помощью поверочных растворов и при расчете
не используются приближенные математические модели, влияние программного обеспечения
на метрологические характеристики является незначимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Идентификаци-Номер версии
онное наимено- (идентификаци-
вание ПОонный номер) ПО
Цифровой идентифика-
тор ПО (контрольная
сумма метрологической
значимой части ПО)
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
«AАWin 2»AАWin 22.0 и выше--
Класс защиты ПО относится к категории «С» по МИ 3286-2010.
Наименование характеристики
0,07
7
Метрологические и технические характеристики
Таблица 2
Значение
характеристики
от 190 до 900
Спектральный диапазон измерений, нм
Предел обнаружения (по критерию 3σ) не более, мкг/дм3
в режиме электротермической атомизации
- кадмий (λ= 228,8 нм)
- медь (λ= 324,7 нм)
в режиме пламенной атомизации
- кадмий (λ= 228,8 нм)
- медь (λ= 324,7 нм)
Рисунок 2 - Место нанесения маркировки и место пломбирования спектрометров атомно-
абсорбционных А-2
Место нанесения
маркировки
Место пломбирования
Лист № 3
Всего листов 5
Наименование характеристики
6
2
±5
±5
Значение
характеристики
0,2
8
100
400
0,1; 0,2; 0,4; 1,0; 2,0
0,2 ± 0,02
0,15
0,002
220 ± 10
50 ± 1
130
1100 × 535 х 540
Предел допускаемого относительного среднеквадратического от-
клонения (СКО) случайной составляющей погрешности (при кон-
центрации элемента в 50-200 раз превышающей предел обнаруже-
ния элемента), %, не более
в режиме электротермической атомизации
- кадмий (λ= 228,8 нм)
- медь (λ= 324,7 нм)
в режиме пламенной атомизации
- кадмий (λ= 228,8 нм)
- медь (λ= 324,7 нм)
Пределы допустимой систематической составляющей погрешности
(при концентрации элемента в 50-200 раз превышающей предел
обнаружения элемента),%, не более
в режиме электротермической атомизации
- кадмий (λ= 228,8 нм)
- медь (λ= 324,7 нм)
в режиме пламенной атомизации
- кадмий (λ= 228,8 нм)
- медь (λ= 324,7 нм)
Потребляемая мощность, кВт
в режимах настройки при коротком импульсе
Частота модуляции источника света
-в режиме коррекции по Смиту-Хифти,Гц
-в режиме дейтеривой коррекции, Гц
Выделяемый спектральный интервал, нм
Разрешение, нм, не более
Точность установки длины волны, нм
Дрейф нулевого сигнала, Б/час, не более
Электропитание:
напряжение, В
частота, Гц
Масса, кг, не более
Габаритные размеры (Д×Ш×В), мм, не более
Условия эксплуатации спектрометра:
температура,
о
С
относительная влажность при 25
о
С, %, не более
Средний срок службы при наработке не более 2500 ч, лет, не менее
Вероятность безотказной работы спектрометров за 1000 ч, не менее
от 15 до 30
70
5
0,8
Знак утверждения типа
наносится на маркировочную табличку спектрометров фотографическим способом и на титуль-
ный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Спектрометр атомно-абсорбционный А-2
Количество, шт
1
Лист № 4
Всего листов 5
Количество, шт
4
1
1
10
10
10
10
1
1
1
1
1
1
1
1
Наименование
Спектральные лампы с полым катодом (для ртути, марганца, кадмия и меди)
Воздушный компрессор
Водяная система охлаждения
Шланг для ацетилена, м
Шланг для воздуха, м
Шланг для аргона, м
Шланг для закиси азота, м
Программное обеспечение (CD-диск)
Кабель для подключения сетевого компьютера
Руководство по эксплуатации
Паспорт
Методика поверки МП 95.Д4-12
Упаковочный лист
Комплект спектральных ламп*
Ртутно-гидридная приставка*
*- поставляется по отдельному заказу.
Поверка
осуществляется по документу МП 95.Д4-12 «Спектрометры атомно-абсорбционные А-2. Мето-
дика поверки» утвержденному ФГУП "ВНИИОФИ" 25 декабря 2012г.
Основные средства поверки:
1 Государственный стандартный образец составараствораионов кадмия (II) ГСО 7472-98.
Основные метрологические характеристики:
Массовая концентрация ионов кадмия (II) 1 мг/см3;
Погрешность аттестованного значения ± 1%.
2 Государственный стандартный образец состава раствора ионов меди (II) ГСО 7255-96.
Основные метрологические характеристики:
Массовая концентрация ионов меди (II) 1 мг/см3;
Погрешность аттестованного значения ± 1%.
Сведения о методиках (методах) измерений
«Спектрометры атомно-абсорбционные А-2. Руководство по эксплуатации 4434-030-81379398-
2012 РЭ», разделы 11 «Подготовкакработеинастройкаспектрометра» и 12 «Проведениеизмерений».
Нормативные и технические документы, устанавливающие требования к спектрометрам
атомно-абсорбционным А-2
1 ГОСТ Р 8-649-2008 «Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств атомных спектральных измерений содержания компонентов в
твердыхижидкихсредахвдиапазонедлинволнот 0,19 до 1,0 мкм».
2 Спектрометры атомно-абсорбционные А-2. Технические условия ТУ 4434-030-
81379398-2012.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов, установленных законодательством Российской Федера-
ции для подтверждения соответствия обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
ООО «НПО Аквилон», Россия
142103 Россия, Московская обл., г. Подольск, Комсомольская ул., д. 1
Телефон/Факс: (495) 925-72-20, (495) 925-72-21
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального Государственного
УнитарногоПредприятия«Всероссийский научно-исследовательский институтоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государствен-
ного центра испытаний (испытательной, измерительной лаборатории) средств измерений
№ 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«____»___________2013 г.
