Анализаторы рентгенофлуоресцентные SLFA 20, ГРСИ 53202-13
Номер госреестра:
53202-13
Наименование СИ:
Анализаторы рентгенофлуоресцентные
Обозначение типа:
SLFA 20
Производитель:
Фирма "Horiba Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50409
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы рентгенофлуоресцентные SLFA 20
Назначение средства измерений
Анализаторы рентгенофлуоресцентные SLFA 20 предназначены для измерения
массовой доли серы в нефти и в нефтепродуктах.
Описание средства измерений
Принцип действия анализаторов основан на измерении интенсивности флуоресцентного
излучения серы, возбуждаемого при облучении пробы рентгеновским излучением.
Анализаторы построены на принципе энергодисперсионного рентгенофлуоресцентного
анализа и состоят из источника рентгеновского излучения (рентгеновской трубки), камеры
для установки исследуемых образцов,приемника вторичного излучения и электронных
блоков.
Анализаторы представляют собой настольные автоматизированные лабораторные
приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.
Управлениепроцессомизмеренияосуществляетсяотвнутреннего
микропроцессора/контроллера с помощью мембранной клавиатуры. Внешний вид анализатора
SLFA 20 приведен на рисунке 1.

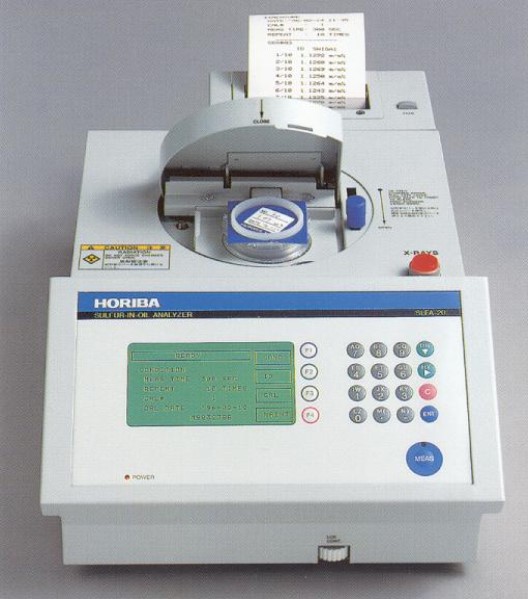

Рис.1 Внешний вид анализатораSLFA 20
лист № 2
всего листов 4
Программное обеспечение
Программное обеспечение, установленное в постоянном запоминающем устройстве
микропроцессора, предназначено для управления работой анализатора и процессом
измерений, а также для хранения и обработки полученных данных.
Наименование
программного
обеспечения
Идентифика
ционное
наименование
программного
обеспечения
Номер версии
(идентификацио
нный номер)
программного
обеспечения
SLFA-20
SLFA-20
1.05
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
метрологически
значимой части ПО)
&fraq34;
*
Алгоритм
вычисления
цифрового
идентификато
ра
программного
обеспечения
&fraq34;
*ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации
Все ПО является метрологически значимым и выполняет следующие функции:
§
выполнение самодиагостики прибора;
§
управление прибором;
§
установка режимов работы прибора;
§
расчет концентрации серы в измеренных пробах;
§
обработка и хранение результатов измерений;
§
определение и хранение калибровочных коэффициентов
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при
нормировании последних.
Метрологические и технические характеристики
220
+22
-33
Диапазон измерений массовой доли серы, %
от 0,002 до 5,0
Пределы допускаемой относительной погрешности, % :
- в диапазоне массовых trial от 0,002 до 0,01 %
- в диапазоне массовых долей св. 0,01 до 0,1 %
- в диапазоне массовых долей св. 0,1 до 5,0 %
±
30
±
15
±
6
Габаритные размеры (Д
´
Ш
´
В), мм, не более:
250
´
407
´
137
Масса, кг, не более:
8
Напряжение питания частотой (50±1) Гц, В
Потребляемая мощность, В
×
А, не более
100
Средний срок службы, лет
Наработка на отказ, ч, не менее
8
4800
Условия эксплуатации:
-диапазон температур окружающего воздуха,
о
С
-диапазон относительной влажности окружающего воздуха (при 25
о
С), %
- диапазон атмосферного давления, кПа
от +15 до +30
от 20 до 80
от 84 до 106
лист № 3
всего листов 4
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации методом компьютерной
графики и на лицевую панель корпуса прибора в виде наклейки.
Комплектность средства измерений
-анализатор;
-руководство по эксплуатации;
-методика поверки МП-242-1445-2012.
Поверка
осуществляетсяподокументуМП-242-1445-2012«Анализаторы
рентгенофлуоресцентные SLFA 20. Методика поверки», утвержденному ГЦИ СИ ФГУП
"ВНИИМ им. Д.И.Менделеева" 15.12.2012 г. Основные средства поверки: стандартные
образцы массовой доли серы в минеральном масле ГСО 9403-2009 (СН-0,005-НС), ГСО 9406-
2009 (СН-0,060-НС), ГСО 9409-2009 (СН-0,500-НС), ГСО 9416-2009 (СН-5,000-НС).
Сведения о методиках (методах) измерений
1. ASTM D 4294-98 "Стандартный метод определения серы в нефтепродуктах методом
рентгенофлуоресцентной энергодисперсионной спектроскопии", разрешенный к при-
менению в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р 51858-
2002 «Нефть. Общие технические условия».
2. ISO 8754-95 "Определение содержания серы в нефтепродуктах - метод энергодисперси-
онной рентгеновской флуоресценции", разрешенный к применению в качестве метода
испытаний нефтепродуктов на соответствие ГОСТ Р 51866-2002 (ЕН 228:99) «Топлива
моторные. Бензин неэтилированный. Технические условия».
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам рентгенофлуоресцентным SLFA 20
техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при
выполнении
работ
оценке
соответствия
промышленной
продукции
и
продукции
других
видов,
а
также
иных
объектов
установленным
законодательством
Российской
Федерации
обязательным
требованиям.
Изготовитель
Фирма «Horiba,Ltd», Япония
Адрес: 2 Miyanohigashi, Kisshoin, Minami-ku, Kioto, 601-8510, Japan.
Тел.:+81 (75) 313-8123, факс:+ 81 (75) 321- 5725, эл.почта:
Заявитель
Представительство фирмы «ХОРИБА Л.т.д.» (Horiba Ltd), Япония.
Адрес: 127106, Москва Алтуфьевское шоссе, 13, корпус 5, тел.: (495) 221-87-71,
факс.: (495) 221-87-68, эл.почта:
лист № 4
всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14, эл.почта:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«___»_________2013 г.
м.п.
