Спектрометры оптико-эмиссионные портативные Q4 MOBILE, ГРСИ 53188-13
Номер госреестра:
53188-13
Наименование СИ:
Спектрометры оптико-эмиссионные портативные
Обозначение типа:
Q4 MOBILE
Производитель:
Фирма "Bruker Elemental GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50391
об утверждении типа средств измерений
лист №1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры оптико - эмиссионные портативные Q4MOBILE
Назначение средства измерений
Спектрометры оптико - эмиссионные портативные Q4 MOBILE предназначены для
измерения концентрации химических элементов в металлах и сплавах.
Описание средства измерений
Принцип действия спектрометров оптико - эмиссионных портативных Q4 MOBILE
основан на методе эмиссионногоспектрального анализа с возбуждением пробы с
помощью искры или дуги.
В режиме « Дуга » полуколичественный анализ – быстрая сортировка.
В режиме «Искра » количественный анализ, включая анализ углерода.
Спектрометры состоят из источника возбуждения спектра, оптической системы
и автоматизированной системы управления и регистрации на базе персонального
компьютера.
Искровойисточниквозбужденияспектрапредназначендлявозбуждения
эмиссионного светового потока от искры между образцом и электродом. Спектральный
состав света определяется химическим составом исследуемой пробы.
Датчик – пистолет (длина кабеля 4 или 10 м) с многофункциональным адаптером
и коаксиальная система обтекания электрода потоком аргона позволяет измерять
химический состав образцов различной формы (стержни, трубы, мелкие изделия и
т.д.). Возможна работа без аргона.
Дополнительный датчик UV – FIPOS в спектрометрах позволяет анализировать
содержание серы, фосфора, низких концентраций углерода, а также элементов, линии
которых лежат в ультрафиолетовой области спектра.
Оптическая система, собраннаяпо схеме Пашена – Рунге, предназначена для
анализа и регистрации эмиссионного светового потока, и включает голографическую
решетку и линейную CCD систему детектора.

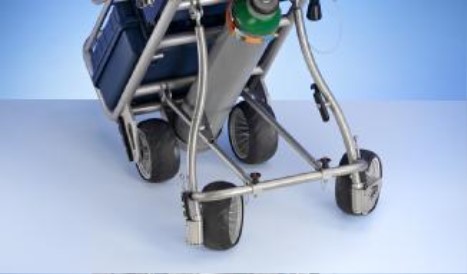

Конструктивно спектрометр расположен на тележке.
Управлениепроцессомизмеренияиобработкивыходнойинформации
осуществляется от встроенного компьютера с помощью специального программного
комплекса. Спектрометр оборудован сенсорным экраном, с помощью которого можно
управлять прибором без использования мыши или клавиатуры. Имеется возможность
подключения внешнего принтера. По программе осуществляется настройка прибора,
построение градуировочных зависимостей на основе анализа стандартных образцов,
оптимизация его параметров, управление режимами работы спектрометра, обработка,
сохранение и печать результатов измерения.
лист № 2
всего листов 4

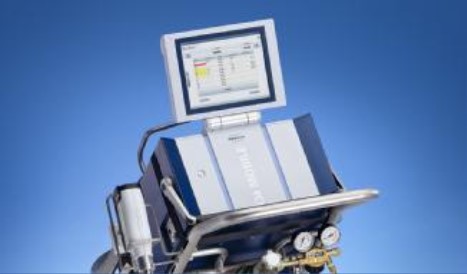

Фото общего вида СИ
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем
вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентификаци
онное
наименование
программного
обеспечения
Номер версии
(идентификаци
онный номер)
программного
обеспечения
Цифровой идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
-
-
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Elemental Suite
Elemental
Suite
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные
данные достаточно защищены с помощью специальных средств защиты. Конструктивно
спектрометры имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений, реализованную изготовителем на этапе производства
путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
лист № 3
всего листов 4
Метрологические и технические характеристики
Определяемый
элемент в сталях
ГОСТ 54153-2010
Диапазон
измерений массовой доли,
%
Марганец
Медь
Молибден
0,050 ... 2,0
0,010 ... 1,00
0,010 ... 5,0
Пределы допускаемой
абсолютной погрешности
измерений массовой доли,
%
±
(0,008 ... 0,08)
±
(0,004 ... 0,06)
±
(0,004 ... 0,12)
Углерод
Кремний
Никель
Хром
0,020 ... 2,0
0,050 ... 2,5
0,010 ... 10,0
0,010 ... 30,0
±
(0,008 ... 0,06)
±
(0,012 ... 0,08)
±
(0,004 ... 0,16)
±
(0,003 ... 0,25)
Метод измеренияэмиссионный спектральныйанализ
Способ регистрации
Рабочий диапазон, нм
Основной 185 … 560
параллельный
FIPOS:
174 … 196
1330х640х510
Габаритные размеры:
В х Ш х Д, мм, не более
Расход энергии
450 Вт
Напряжение питания100-240 В, 50/60 Гц или от встроенного аккумулятора
Условия эксплуатации
Д
иапазон температур окружающей среды,
о
С
Температурный диапазон (хранение) ,
о
С
Диапазон относительной влажности, %
Диапазон атмосферного давления, кПа
от плюс 5 до плюс 40
от минус 20 до плюс 50
от 20 до 70
от 84 до 106,7
В зависимости от того для какой матрицы предназначен спектрометр погрешность
определяется по МВИ.
Знак утверждения типа
Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а
также на титульный лист Руководства по эксплуатации спектрометра типографским способом.
Комплектность средства измерений
1.Измерительный прибор с аккумулятором
2.Рекалибровочные образцы в соответствии с аналитической программой
3. Запасные части (опционально)
4.Редуктор аргона(опционально)
5.Тележка для транспортировки спектрометра
6.Комплект эксплуатационных документов.
7.Руководство по эксплуатации с методикой поверки.
1 экз.
1 компл.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
лист № 4
всего листов 4
Поверка
осуществляется по методике поверки (раздел руководства по эксплуатации “Методика
поверки”), утвержденной ГЦИ СИ "Ростест - Москва " 08.07. 2011 г.
Средства поверки: Стандартные образцы состава стали ( ГСО 4165 – 91 П; 2489 – 91 П ...
2497 – 91 П ) или другие ГСО в зависимости от того для какой матрицы (железо,
алюминий, медь, титан и др.) предназначен спектрометр.
Сведения о методиках (методах) измерений
ГОСТ 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа».
Нормативныеитехническиедокументы,устанавливающиетребованияк
спектрометрам оптико – эмиссионным портативным Q4 MOBILE
1. МИ 2639-2001«Государственная поверочная схема для средств измерений
массовой доли компонентов в веществах и материалах».
2. ГОСТ 54153-2010 «Сталь. Методатомно- эмиссионного спектрального
анализа».
3. Техническая документация фирмы «Bruker Elemental GmbH».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма
«
Bruker Elemental GmbH», Германия, Kastellstrasse 31-35, 47546 Kalkar,
тел./ факс +49 2824 97650.
Заявитель
ООО «Мелитэк», 117342, Москва, ул. Обручева, д. 34/63, стр.2,
тел./ факс: +7(495)781-07-85.
Испытательныйцентр
ГЦИ СИ Федеральное государственное учреждение «Российский центр испытаний и
сертификации – Москва» (ФГУ «Ростест-Москва»),
117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96
email:
,
аттестат аккредитации № 30010-10 от «15» марта 2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«____» _________ 2013 г.
