Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000, ГРСИ 53187-13
Номер госреестра:
53187-13
Наименование СИ:
Спектрорадиометр вакуумный ультрафиолетовый
Обозначение типа:
VUVaS 1000
Производитель:
Фирма "McPherson Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 234/302-122
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50390
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000
Назначение средства измерений
Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 (далее по тексту –
спектрорадиометр) предназначен для регистрации спектров отражения и пропускания в
области вакуумного ультрафиолета (0,115 - 0,36 мкм), в том числе в поляризованном свете, а
также для измерения коэффициентов отражения и пропускания различных объектов.
Описание средства измерений
Принцип действия спектрорадиометра основан на определении относительной
спектральной чувствительности (ОСЧ) приемного блока и сравнении её со спектральной
плотностью потока излучения (СППИ) эталонного излучателя в диапазоне длин волн 0,115 -
0,36 мкм.
Конструкция спектрорадиометра включает дейтериевый источник УФ-излучения,
фокусирующее зеркало, комплект светофильтров, монохроматор, коллиматор, поляризатор, а
также персональный компьютер с платой PCI-GPIB и интерфейсный кабель PCI-GPIB.

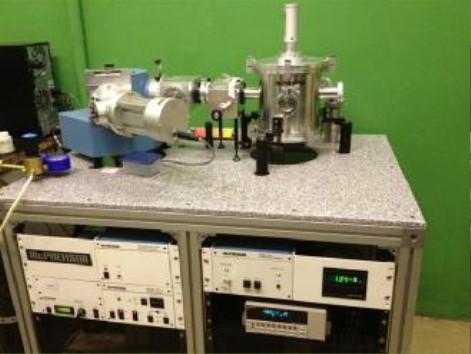

Рисунок 1 - Общий вид спектрорадиометра вакуумного ультрафиолетового VUVaS
1000

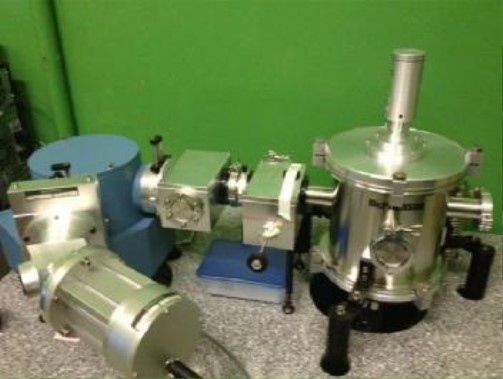

Рисунок 2 - Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000 и места
нанесения маркировки и пломбирования (вид сверху).
Программное обеспечение
Спектрорадиометр работаетпод управлением персонального компьютера с
предустановленным программным обеспечением (ПО).
Программное обеспечение позволяет:
-
вычислять и отображать значения коэффициентов отражения и пропускания;
-
сохранять измеренные величины в виде массива чисел;
-
производить обработку результатов измерений требуемых параметров и
выводит эти результаты на монитор персонального компьютера;
-
выводить результаты испытаний на печать;
-
проводить калибровку прибора;
-
осуществлять контроль работы прибора в процессе эксплуатации.
Доступкпрограммному обеспечениюисключенпаролемнакомпьютере,
обеспечивающим защиту от изменения метрологически значимых данных.
Идентификационные данные программного обеспечения представлены в таблице 1
Таблица 1
Наименование
программного
обеспечения
Идентификационн Номер версииЦифровой
ое наименование (идентификацио идентификатор
программного нный номер) программного
обеспечения программного обеспечения
обеспечения (контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатор
а программного
обеспечения
McPherson
SpectrometerMcPher1.0 и выше-
Сontrol
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» согласно МИ 3286-2010.
Место нанесения маркировки
лист № 2
всего листов 4
Место пломбирования
лист № 3
всего листов 4
±4,0
±1,5
Метрологические и технические и характеристики
Метрологические и технические характеристики спектрорадиометра приведены в
таблице 2.
Таблица 2
Наименование параметра
Спектральный диапазон, мкм
Диапазон измерения коэффициента отражения, %
Значение параметра
0,115 – 0,36
1 - 90
Границы погрешности результата измерений коэффициента
отражения, %
Диапазон измерений коэффициента пропускания, %1 - 90
Границы погрешности результата измерений коэффициента
пропускания, %
1360×1360×1680
300
220±4
50±1
Габаритные размеры, мм, не более
Масса, кг, не более
Электропитание осуществляется от сети переменного тока
с напряжением, В
частотой, Гц
Условия эксплуатации:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
- относительная влажность воздуха, %
20±5
101±5
65±15
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и в виде
наклейки на корпус установки методом наклеивания.
Комплектность средства измерений
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
Наименование
Спектрорадиометрвакуумный
ультрафиолетовый VUVaS 1000
Количество, шт
1
Персональныйкомпьютерсустановленной1
платой PCI-GPIB и программным обеспечением
Интерфейсный кабель PCI-GPIB1
Руководствопоэксплуатации с методикой1
поверки
Поверка
осуществляется по документу «Спектрорадиометр вакуумный ультрафиолетовый VUVaS
1000. Руководство по эксплуатации (приложение 1 «Методика поверки»)», утверждённому
ГСИ СИ ФГУП «ВНИИОФИ» 12 сентября 2012 г.
Основные средства поверки:
Установка для измерений коэффициентов отражения и пропускания, источники и
приемники непрерывного излучения, зеркала и светофильтры с известными значениями
спектральных коэффициентов отражения и пропускания из состава вторичного эталона
единиц потока излучения и энергетической освещенности ВЭТ 84-12-2011
Основные метрологические характеристики:
спектральный диапазон 0,8 - 400 нм;
распределение спектральных коэффициентов зеркального, диффузного отражения и
пропускания 0,01 – 0,9;
суммарное СКО (S
Σ0
)= (3,0 - 3,9)·10
-2
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
«Спектрорадиометр вакуумный ультрафиолетовый VUVaS 1000. Руководство по
эксплуатации», раздел 12 «Подготовка к работе и порядок работы».
Нормативныеитехническиедокументы,устанавливающиетребованияк
спектрорадиометру вакуумному ультрафиолетовому VUVaS 1000
ГОСТ 8.552-2001 ГСИ «Государственная система обеспечения единства измерений.
Государственнаяповерочнаясхемадлясредствизмеренийпотокаизлученияи
энергетической освещенности в диапазоне длин волн от 0,03 до 0,40 мкм»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов, установленных законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма McPherson Inc., США.
7A Stuart Road, Chelmsford, MA 01824, USA
Телефон: 1-800-255-1055
Факс: 1-978-250-8625
E-mail:
Заявитель
ФГУП «НИИ НПО «ЛУЧ»
Россия, 142100, Московская обл., г. Подольск, ул. Железнодорожная, д. 24
Телефон: (495) 502-79-51; Факс: (495) 543-33-63
E-mail:
Испытательный центр
Государственныйцентриспытанийсредствизмеренийфедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат
аккредитациигосударственного центраиспытаний(испытательной, измерительной
лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
