Анализаторы спектра портативные с опциями MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции), ГРСИ 53185-13
Номер госреестра:
53185-13
Наименование СИ:
Анализаторы спектра портативные с опциями
Обозначение типа:
MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции)
Производитель:
Фирма "Anritsu Company", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50388
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732,
0743
Назначение средства измерений
Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743
предназначены для измерения параметров спектра высокочастотных сигналов в коаксиальных
трактах.
Описание средства измерений
Принцип действия основан на последовательном супергетеродинном преобразовании
входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с
выделением его огибающей. Для развертки спектра используется высокостабильный генератор
качающейся частоты синтезаторного типа, синхронизация которого осуществляется от
внутреннего кварцевого генератора или от внешнего источника сигнала. Для точной настройки
используются цифровые узкополосные фильтры с полосой пропускания до 1 Гц. Мгновенные
значения напряжения низкой частоты преобразуются аналого-цифровым преобразователем в
цифровой код и отображаются на цветном жидкокристаллическом дисплее в виде
спектрограммы, параметры которой задаются пользователем с лицевой панели либо
дистанционно через интерфейс.
Внешнее управление может осуществляться через интерфейсы USB и LAN.
Вид спереди показан на фотографии 1, фрагмент задней панели с обозначением места
пломбирования от несанкционированного доступа – на фотографии 2. Знак поверки в виде
наклейки размещается в середине задней панели.
Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743
выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях
возможна работа от автомобильного прикуривателя или от аккумулятора, устанавливаемого
внутри корпуса.
Фотография 1. Вид спереди
лист № 2
всего листов 7

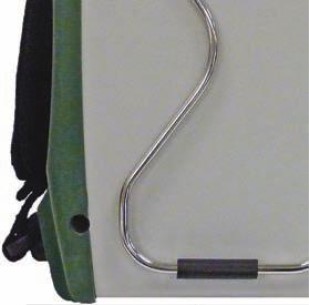

Фотография 2. Левая нижняя часть задней панели
0019
0431
0509
0880
Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743 по
условиям эксплуатации соответствуют группе 4 ГОСТ 22261-94.
В дополнение к базовой конфигурации при заказе на заводе могут быть установлены
следующие опции:
0809
0813
0820
0007
0009
следящий генератор с диапазоном частот от 100 кГц до 9 ГГц (для модели 0709)
следящий генератор с диапазоном частот от 100 кГц до 13 ГГц (для модели 0713)
следящий генератор с диапазоном частот от 100 кГц до 20 ГГц (для модели 0720)
безопасная работа с данными
аппаратный демодулятор сигналов
0024
0025
0027
0031
0089
0090
прецизионный измеритель мощности (измерительные преобразователи мощности с
интерфейсом USB поставляются по отдельному заказу)
запись I/Q сигналов (при наличии опции 0009)
анализатор интерференции (рекомендуется опция 0031)
сканер каналов
приемник GPS (внешняя антенна по отдельному заказу)
выход сигнала на промежуточной частоте с нулевой полосой обзора
ждущая развертка
картографирование зоны покрытия (необходима опция 0031 для функционирования в
полном объеме)
измерение параметров модуляции АМ, ЧМ, ФМ (рекомендуется опция 431 для
функционирования в полном объеме)
измерение параметров телекоммуникационных сигналов (при наличии опции 0009)
0880
0881
0882
0883
0884
GSM/GPRS/EDGE
W-CDMA/HSPA+ (рекомендуется опция 0031)
TD-SCDMA/HSPA+ (рекомендуется опция 0031для функционирования в полном объеме
LTE FDD/TDD (рекомендуется опция 0031 для функционирования в полном объеме)
CDMA/EV-DO (рекомендуется опция 0031 для функционирования в полном объеме)
WiMAX Fixed/Mobile (рекомендуется опция 0031 для функционирования в полном
объеме)
место пломбирования
лист № 3
всего листов 7
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре
является целостным, выполняет
функции управления параметрами отображения и обработки
измерительной информации. Общие сведения о программном обеспечении приведены в
таблице ниже.
класс риска (уровень защиты)
идентификационное наименование
идентификационный номер версии
класс риска A по WELMEC 7.2 для категории P
MS2720T Application Package
v1.01 и выше
Метрологические и технические характеристики
± 1·10
-6
± (δ
0
+ 0,1∙N∙δ
А
),
N – к-во лет с даты
выпуска
± 25·10
-9
± 50·10
-9
диапазон частот
1
опция 0709
опция 0713
опция 0720
опция 0732
опция 0743
от 9 кГц до 9 ГГц
от 9 кГц до 13 ГГц
от 9 кГц до 20 ГГц
от 9 кГц до 32 ГГц
от 9 кГц до 43 ГГц
1 Гц
± 0,3·10
-6
разрешение по частоте
пределы допускаемой относительной погрешности частоты
опорного генератора δ
0
в диапазоне температур от – 10 до + 50
о
С
при выпуске из производства и после заводской подстройки
пределы допускаемого относительного дрейфа частоты
опорного генератора δ
А
за 10 лет
пределы допускаемой относительной погрешности измерения
частоты в стандартном исполнении
с опцией GPS при подключенной антенне
с опцией GPS в течение 3-х суток после отключения антенны
внешняя синхронизация
частота сигнала, МГц
1; 1,2288; 1,544; 2,048;
2,4576; 4,8; 4,9152; 5;
9,8304; 10; 13; 19,6608
от 0 до + 10
от 1 Гц до 10 МГц
200 Гц; 9 кГц; 120 кГц
уровень сигнала, дБм
2
полоса пропускания
в основном режиме по уровню – 3 дБ, с шагом 1-3
в режиме квазипикового детектора по уровню – 6 дБ
уровень фазовых шумов, не более, дБн/Гц
3
опция 0709
при отстройке на 10 кГц
при отстройке на 100 кГц
при отстройке на 1 МГц
при отстройке на 10 МГц
– 108
– 110
– 118
– 129
Примечание 1: отображаемый и устанавливаемый диапазон частот от 0 Гц (без нормирования
метрологических характеристик)
Примечание 2: здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ
относительно мощности 1 мВт
Примечание 3: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ
относительно уровня мощности на центральной (несущей) частоте
лист № 4
всего листов 7
± 1,3 дБ
± 1,8 дБ
± 1,3 дБ
± 2,3 дБ
– 146
– 145
– 140
– 142
– 136
– 138
– 135
– 127
– 102
– 106
– 111
– 123
+ 30
от – 120 до + 30
от 0 до 65 дБ
± 1,3 дБ
± 2,3 дБ
опции 0713, 0720, 0732, 0743
при отстройке на 10 кГц
при отстройке на 100 кГц
при отстройке на 1 МГц
при отстройке на 10 МГц
максимальный уровень измеряемой мощности, дБм
диапазон установки опорного уровня, дБм
диапазон ослабления входного аттенюатора (ступенями по 5 дБ)
пределы основной допускаемой погрешности измерения уровня
мощности от – 50 до + 10 дБм при температуре (25 ± 5)
о
С,
режим “Performance Sweep Mode”
опция 0709
на частотах от 100 кГц до 7 ГГц
на частотах от 7 до 9 ГГц
опции 0713, 0720
на частотах от 100 кГц до 9 ГГц
на частотах от 9 до 18 ГГц
опции 0732, 0743
на частотах от 100 кГц до 9 ГГц
на частотах от 9 до 40 ГГц
дополнительная относительная погрешность измерения уровня
мощности в диапазоне температур от – 10 до + 55
о
С, не более
± 1 дБ
– 160
– 161
– 152
– 159
– 156
– 157
– 154
– 148
усредненный уровень собственных шумов, при полосе
пропускания 1 Гц, ослаблении входного аттенюатора 0 дБ, в
режиме “Performance Sweep Mode”, не более, дБм
без предварительного усилителя
опция 0709 на частотах от 10 МГц до 3 ГГц
опции 0713, 0720, 0732, 0743 на частотах от 10 МГц до 4 ГГц
опция 0709 на частотах от 3 до 8 ГГц
опции 0713, 0720, 0732, 0743 на частотах от 4 до 9 ГГц
опции 0713, 0720, 0732, 0743 на частотах от 9 до 13 ГГц
опция 0720 на частотах от 13 до 20 ГГц
опции 0732, 0743 на частотах от 13 до 32 ГГц
опция 0743 на частотах от 32 до 40 ГГц
с предварительным усилителем
опция 0709 на частотах от 10 МГц до 3 ГГц
опции 0713, 0720, 0732, 0743 на частотах от 10 МГц до 4 ГГц
опция 0709 на частотах от 3 до 8 ГГц
опции 0713, 0720, 0732, 0743 на частотах от 4 до 9 ГГц
опции 0713, 0720, 0732, 0743 на частотах от 9 до 13 ГГц
опция 0720 на частотах от 13 до 20 ГГц
опции 0732, 0743 на частотах от 13 до 32 ГГц
опция 0743 на частотах от 32 до 40 ГГц
уровень помех, не связанных с входом (согласованная нагрузка,
ослабление входного аттенюатора 0 дБ), не более, дБм
без предварительного усилителя
на частотах до 13 ГГц
на частотах от 13 до 20 ГГц
на частотах от 20 до 43 ГГц
– 90
– 85
– 80
лист № 5
всего листов 7
– 100
– 95
– 60 дБн
– 68 дБн
– 54 дБн
с предварительным усилителем
на частотах до 32 ГГц
на частотах от 32 до 43 ГГц
уровень негармонических помех, связанных с входом, (уровень
на входе – 30 дБм, ослабление входного аттенюатора 0 дБ,
полоса обзора ≤ 1,7 ГГц), типовое значение, не более
уровень интермодуляционных искажений третьего порядка
(частота 2,4 ГГц, уровень – 20 дБм, ослабление аттенюатора 0 дБ,
разность частот 100 кГц), типовое значение, не более
уровень гармонических искажений второго порядка на частоте
50 МГц, типовое значение, не более
тип высокочастотного входного соединителя
опции 0709, 0713, 0720
опции 0732, 0743
N, 50 Ом
K (2,92 мм), 50 Ом
СЛЕДЯЩИЙ ГЕНЕРАТОР СИГНАЛОВ (опции 0809, 0813, 0820)
от 100 кГц до 9 ГГц
от 100 кГц до 13 ГГц
от 100 кГц до 20 ГГц
от – 40 до 0 дБм
диапазон частот
опция 0809
опция 0813
опция 0820
уровень мощности на выходе
пределы основной допускаемой погрешности установки уровня
мощности при температуре (25 ± 5)
о
С
± 1,5 дБ
± 1,6 дБ
± 2,0 дБ
на частотах от 100 кГц до 9 ГГц
на частотах от 9 до 13 ГГц
на частотах от 13 до 20 ГГц
дополнительная относительная погрешность установки уровня
мощности в диапазоне температур от 0 до + 50
о
С, не trial
± 0,5 дБ
N, 50 Ом
800 х 600
3 часа
315 х 211 х 77
4,4 кг
группа 4 ГОСТ 22261-94
тип высокочастотного выходного соединителя
ОБЩИЕ ХАРАКТЕРИСТИКИ
разрешение дисплея, пиксель
типовое время непрерывной работы от аккумулятора, не менее
габаритные размеры, мм
масса, не более
условия эксплуатации
температура окружающей среды
рабочие условия применения
условия транспортирования и хранения
относительная влажность воздуха, не более
предельная высота над уровнем моря
электромагнитная совместимость
безопасность
от – 10 до + 55 °C
от – 51 до + 71 °C
85 %
4600 м
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса в левом верхнем углу в виде
наклейки и на титульный лист руководства по эксплуатации типографским способом.
лист № 6
всего листов 7
Комплектность средства измерений
наименование и обозначение
Анализатор спектра портативный MS2720T
Опции
Мягкий чехол-сумка 2000-1685-R
Адаптер для сети переменного тока 40-187-R
Адаптер для автомобильного прикуривателя 806-141-R
Батарея Li-Ion 633-75
Кабель Ethernet 2000-1371-R
Кабель USB мини 3-2000-1498
Компакт-диск с программным продуктом Master Software Tools 2300-498
Компакт-диск с документацией по портативным приборам 10920-0060
MS2720T Spectrum Master Technical Data Sheet 11410-00646
Spectrum Master User Guide 10580-00340
Дополнительные принадлежности
Руководство пользователя на русском языке 10580-00340AR
Методика поверки МП РТ 1882-2013
кол-во
1 шт.
по заказу
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
по заказу
1 шт.
1 шт.
Поверка
осуществляется по документу «МП РТ 1882-2013. Анализаторы спектра портативные MS2720T с
опциями 0709, 0713, 0720, 0732, 0743. Методика поверки», утвержденному руководителем ГЦИ
СИ ФБУ «Ростест-Москва» 26.02.2013 г.
Средства поверки:
средство поверки и требования к его
метрологическим характеристикам
рекомендуемое средство поверки и его
метрологические характеристики
генератор сигналов
диапазон частот от 100 кГц до верхней
частоты нормируемого уровня мощности;
диапазон установки уровня
от – 50 до + 5 дБм;
уровень фазовых шумов на частоте 1 ГГц
при отстройке 10 кГц
не более – 110 дБн/Гц
генератор сигналов измерительный
Anrits
u
M
G369xC с опциями 2, 4, 22
:
MG3691C
для опции 0709
диапазон частот от 0,1 Гц до 10 ГГц;
MG3692C
для опций 0713, 0720
диапазон частот от 0,1 Гц до 20 ГГц;
MG3694C
для опций 0732, 0743
диапазон частот от 0,1 Гц до 40 ГГц;
диапазон установки уровня
от – 115 до + 6 дБм;
уровень фазовых шумов на частоте 1 ГГц
при отстройке 10 кГц не более – 110 дБ/Гц
стандарт частоты
относительная погрешность частоты
10 МГц не более ± 5·10
-9
;
уровень сигнала от 0 до + 10 дБм
стандарт частоты рубидиевый
Stanford Research Systems FS725
выходной сигнал частотой 10 МГц;
годовой дрейф частоты не более ± 1·10
-10
;
осциллограф цифровой
полоса пропускания не менее 100 МГц;
относительная погрешность коэффициента
отклонения 500 мВ/дел не более ± 2,5 %
уровень сигнала + 7 дБм
осциллограф цифровой Tektronix DPO4014B
полоса пропускания 100 МГц;
относительная погрешность коэффициента
отклонения ≥ 2 мВ/дел не более ± 1,5 %
лист № 7
всего листов 7
ваттметр проходящей СВЧ мощности
относительная погрешность измерения
мощности от – 50 до 0 дБм частотой
от 50 МГц до 18 ГГц не более ± 0,35 дБ
ваттметр поглощаемой СВЧ мощности
относительная погрешность измерения
мощности от – 40 до 0 дБм частотой
от 10 до 18 ГГц не более ± 0,5 дБ
ваттметр поглощаемой СВЧ мощности
(для опций 0732, 0740)
относительная погрешность измерения
мощности от – 50 до 0 дБм частотой
от 20 до 40 ГГц не более ± 0,5 дБ
преобразователь измерительный
Rohde & Schwarz NRP-Z28
относительная погрешность измерения
мощности от – 67 до + 20 дБм частотой
от 10 МГц до 18 ГГц не более ± 0,1 дБ
преобразователь измерительный
Rohde & Schwarz NRP-Z21
относительная погрешность измерения
мощности от – 67 до + 23 дБм частотой
от 10 МГц до 18 ГГц не более ± 0,25 дБ
преобразователь измерительный
Rohde & Schwarz NRP-Z85
относительная погрешность измерения
мощности от – 50 до 0 дБм частотой
от 50 МГц до 40 ГГц не более ± 0,25 дБ
Сведения о методиках (методах) измерений
Методы измерений изложены в документе: Анализаторы спектра портативные MS2720T.
Руководство пользователя. 10580-00340AR, разделы 2, 3.
Нормативные документы, устанавливающие требования к анализаторам спектра
портативным MS2720T с опциями 0709, 0713, 0720, 0732, 0743
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма “Anritsu Company”, США; 490 Jarvis Drive, Morgan Hill, CA 95037, USA
тел./факс 1-888-534-8453, e-mail
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3;
тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10;
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому______________ Ф.В. Булыгин
регулированию и метрологии
«______»_______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18378-99 | Анализаторы нефтепродуктов оптические | Спектролаб-120 | НПЦ "Аналитприбор", г.Нижний Новгород | 1 год | Перейти |
| 35499-07 | СВЧ-анализаторы влажности | MW | Фирма "Tews Elektronik", Германия | 1 год | Перейти |
| 12121-90 | Анализаторы ртути | Юлия-2 | ПО "Старт", г.Заречный | Нет данных | Перейти |
| 3465-73 | Анализаторы молибдена флуоресцентные | ФАМ-3-01 | П/я А-7874 (завод "Импульс"), г.Пятигорск | Нет данных | Перейти |
| 22894-02 | Анализаторы хлора и серы в нефти и нефтепродуктах | BIMAS Telacsy | Фирма "Bester B.V.", Нидерланды | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
