Устройства для измерений углов установки колес автомобилей EXACT 7, ГРСИ 53169-13
Номер госреестра:
53169-13
Наименование СИ:
Устройства для измерений углов установки колес автомобилей
Обозначение типа:
EXACT 7
Производитель:
Фирма "Corghi S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50357
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерений углов установки колес автомобилей EXACT 7
Назначение средства измерений
Устройства для измерений углов установки колес автомобилей EXACT 7 предназна-
чены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Описание средства измерений
Действие устройств для измерений углов установки колес автомобилей EXACT 7
основано на измерении угловых параметров, определяющих положение автомобиля, с по-
мощью прецизионных датчиков, обладающих необходимой стабильностью в заданном диа-
пазоне измеряемых параметров.
Конструктивно устройства для измерений углов установки колес автомобилей EX-
ACT 7 состоят из приборной стойки и четырех измерительных блоков.
Измерительные блоки содержат по два ССD (инфракрасная технология) датчика из-
мерения углов в горизонтальной плоскости и
по два
датчика –
измерителей вертикальных
углов: электронный инклинометр и уровень.
Управление процессом измерений осуществляется с персонального компьютера с
помощью программного обеспечения. Некоторые команды могут быть введены непосредст-
венно с измерительных блоков. В память персонального компьютера заложена база данных на
большое количество моделей автомобилей. База данных содержит также схемы регулиро-вок
соответствующих моделей и схемы их загрузки при проведении контроля. Программным
обеспечением предусмотрена возможность обновления базы данных со значениями изме-
ряемых параметров, установленными производителями для различных моделей автомоби-
лей.
Устройства для измерений углов установки колес автомобилей EXACT 7 обеспечи-
вают одновременный контроль углового положения в пространстве всех четырех колес ав-
томобиля. В процессе диагностического контроля обеспечивается постоянная актуализация
информации об угловом положении колес с графическим отображением режимов контроля и
автоматической оценкой параметров на соответствие установленным в технической доку-
ментации нормам.
Приборная стойка имеет передвижной тип конструкции и включает в себя персо-
нальный компьютер с устройствами ввода, жидкокристаллический
монитор, принтер и за-
рядное устройство для подзарядки систем питания измерительных блоков.
Программным обеспечением предусмотрена возможность калибровки измеритель-
ных датчиков при помощи калибровочного приспособления, позволяющим оперативно со-
хранять и обновлять информацию об основных параметрах датчиков.
Для ограничения доступа к определённым частям в trial несанкционированной на-
стройки и вмешательства производится пломбирование стыка между деталями корпуса из-
мерительных блоков, одного из винтов внутри каждой измерительного блока, а также корпу-
са персонального компьютера, находящегося внутри приборной стойки.
Лист № 2
Всего листов 4

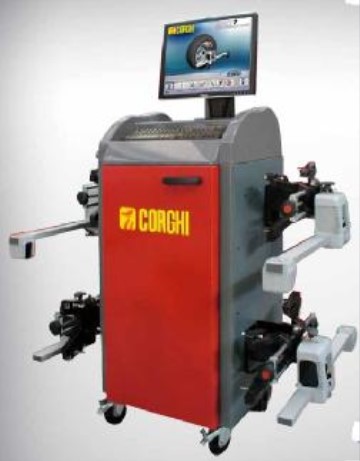

Фотография общего вида устройств для измерений углов установки колес автомобилей
EXACT 7
Программное обеспечение
Программное обеспечение «EXACT PLUS» (далее - ПО) разработано специально для
устройств для измерений углов установки колес автомобилей EXACT 7 и служит для управ-
ления их функциональными возможностями, а также для отображения результатов измере-
ний.
Идентификационные данные программного обеспечения:
Наименова-
ние про-
граммного
обеспечения
Идентифи-
кационное
наименова-
ние про-
граммного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой идентифика-
тор программного обес-
печения (контрольная
сумма исполняемого ко-
да)
EXACT
PLUS
WheelAl.exe
02.08.68
58f98696d9131bc89670f6
2a4b152ffb
Алгоритм вы-
числения
цифрового
идентифика-
тора про-
граммного
обеспечения
MD5
Программное обеспечение защищено от несанкционированного доступа и соответ-
ствует уровню защиты «А» в соответствии с МИ 3286-2010.
Значение характеристики
Exact7
±10
±2
±5
Метрологические и технические характеристики
Наименование характеристики
Модель
Углы развала колес
Диапазон измерений, …°
Пределы абсолютной погрешности измерений, …’
- 0° ÷ 3°
- 3° ÷ 10°
Углы суммарного схождения колес
Диапазон измерений, …°
±20
Лист № 3
Всего листов 4
±2
±5
±10
±1
±2,5
±24
±9
±24
±9
7000
840x115x280
3,2
0 ÷ +50
5
Пределы абсолютной погрешности измерений, …’
- от 0° до 4°
- от 4° до 20°
Углы индивидуального схождения колес
Диапазон измерений, …°
Пределы абсолютной погрешности измерений, …’
- от 0° до 2°
- от 2° до 10°
Углы продольного наклона оси поворота управляемых колес
Диапазон измерений, …°
Пределы абсолютной погрешности измерений, …’
Углы поперечного наклона оси поворота управляемых колес
Диапазон измерений, …°
Пределы абсолютной погрешности измерений, …’
Максимальное расстояние между осями автомоби-ля,
мм
Габаритные размеры измерительного блока, не бо-
лее, мм
Масса измерительного блока, не более, кг
Диапазон рабочих температур,
0
С
Ресурс работы, не менее, лет
Требования по электропитанию
Трехпроводная однофазная сеть переменного тока
напряжение, В
частота, Гц
220
Мощность, потребляемая от сети, не более, Вт
+
10%
-15%
50±1
400
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и методом печати на приборную
стойку.
Комплектность средства измерений
В комплект поставки входят:
- устройство для измерений углов установки осей и колес автомобилей;
- консоль компьютерная;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
По отдельному заказу поставляется калибровочное приспособление.
Поверка
осуществляется в соответствии с МП АПМ 04-13 «Устройства для измерений углов установ-ки
колес автомобилей EXACT 7. Методика поверки», утверждённой ГЦИ СИ ООО «Авто-
прогресс–М» в 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- квадрант оптический типа КО-30М , ±180°; ПГ ±30´´, ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40´´, ГОСТ 16935-93;
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Устройства для измерений углов ус-
тановки колес автомобилей EXACT 7. Руководство по эксплуатации».
Лист № 4 Trial
листов 4
Нормативные и технические документы, устанавливающие требования к устройствам
для измерений углов установки колес автомобилей EXACT 7
1.ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строи-
тельных и дорожных машин. Классификация. Общие технические требования»;
2.Техническая документация «CORGHI S.P.A.», Италия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- для применения вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
«CORGHI S.p.A.», Италия
Strada Statale 468 n.9, 42015 Correggio (RE)
Тел.: +39 0522 639111, Факс: +39 0522 639150
E-mail:
Заявитель
ООО «Фирма АССКО»
107023 г. Москва, ул. Электрозаводская, д.24
Тел.: + 7 495 748-3677, +7 495 921-4531
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М», Россия
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № trial-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии______________Ф.В. Булыгин
м. п.«____» ___________ 2013 г.
