Контроллеры противоаварийной защиты (ПАЗ) программируемые AADvance, ГРСИ 53167-13
Номер госреестра:
53167-13
Наименование СИ:
Контроллеры противоаварийной защиты (ПАЗ) программируемые
Обозначение типа:
AADvance
Производитель:
Фирма "Rockwell Automation Ltd.", Великобритания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50355
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры противоаварийной защиты (ПАЗ) программируемые AADvance
Назначение средства измерений
Контроллеры противоаварийной защиты (ПАЗ) программируемые AADvance
предназначены для измерений и измерительных преобразований стандартизованных
аналоговых выходных сигналов датчиков в виде сигналов силы постоянного тока,
регистрации и хранения измеренных значений, приема и обработки дискретных сигналов,
формирования управляющих и аварийных аналоговых и дискретных сигналов по различным
законам регулирования на основе измерений параметров технологических процессов.
Описание средства измерений
Контроллеры противоаварийной защиты (ПАЗ) программируемые AADvance
(далее - контроллеры) могут использоваться в технологических процессах с критическими
условиями, которые предъявляют жесткие требования к безопасности и непрерывности
функционирования.
Принцип действия контроллеров заключается в измерении и измерительном
преобразовании входного
электрического сигнала в
виде силы постоянного тока аналого-
цифровым преобразователем (АЦП) в цифровой код, и в преобразовании выходных
цифровых сигналов в сигналы силы постоянного тока цифро-аналоговым преобразователем
(ЦАП). Контроллер AADvance разработан для обеспечения функциональной безопасности
контролируемого технологического процесса. Отказоустойчивость контроллера достигается
за счёт дублирования или троирования всех модулей - АЦП, ЦАП, процессорных. В
состав каждого модуля входит блок диагностики и связи, обеспечивающийв течение
каждого цикла измерений диагностику работы модуля и линий связи. При обнаружении сбоя
выдаётся сигнал на отключение модуля.
Составконтроллераопределяетсязаказомвсоответствииспараметрами
технологического объекта. Контроллер представляет собой модульную систему, состоящую
из процессорных модулей, модулей ввода/вывода аналоговых и дискретных сигналов.
Модули, установленные в шасси, объединяются шиной данных внутри шасси
и локальной
магистралью данных между шасси. Для организации отказоустойчивой сети применяется
специализированныйпротоколбезопасностиSNCP набазесети Ethernet.Для
распределенного сбора данных и управления, обмена данными с операторским интерфейсом
используются протоколы CIP, Modbus TCP, Modbus RTU. Для сбора данных и управления
территориально распределенными технологическими объектами (системы SCADA) могут
использоваться модемные коммуникации: телефонные, радио и волоконно-оптические
линии.
В состав поставки, в зависимости от заказа, могут так же входить: панели оператора
PanelView (серии 2711P, 2711C, 2711PC), станции оператора VersaView (серии 6180W/P,
6181P/F/H, 6182H, 6155R/F, 6186/M, 6189V, 6177R, 7477), программное обеспечение
серверных станций OPC portal server, программное обеспечение для супервизорного
управления и визуализации RSView32 (серии 9301, 9305), FactoryTalk View ME (серия 9701)
FactoryTalk View SE (серии 9701), FactoryTalk ViewPoint (серии 9522).
Контроллер осуществляет измерение параметров объекта, прием аналоговых и
дискретных сигналов, их обработку и управление объектом с помощью дискретных и
аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.
Общий вид контроллера представлен на рисунке 1.
лист № 2
всего листов 6

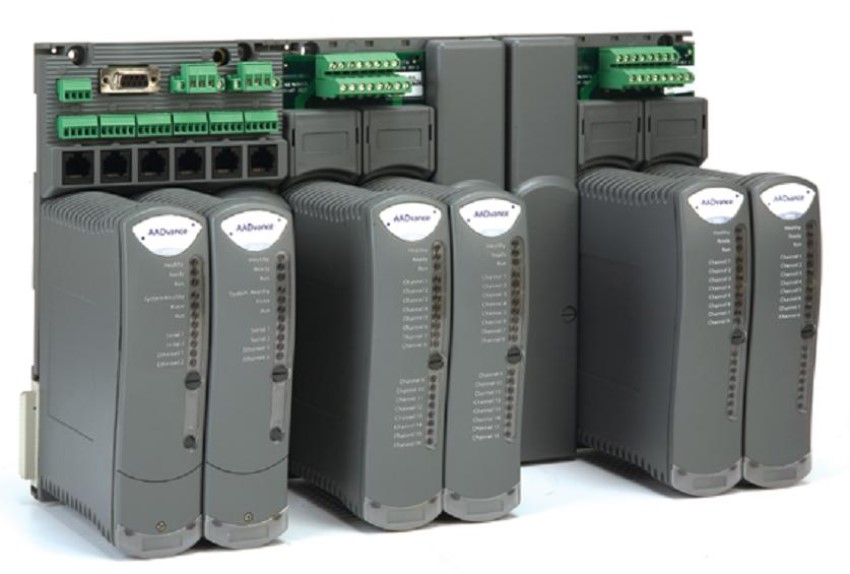

Рисунок 1 – Контроллер AADvance
Программное обеспечение
Программное обеспечение (ПО) контроллера можно разделить на 2 группы –
встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный
компьютер.
ВПО,влияющеенаметрологическиехарактеристики,устанавливаетсяв
энергонезависимую память модулей ввода/вывода контроллеров в производственном цикле
на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты
«А» - по МИ 3286-2010).
Метрологические характеристики аналоговых модулей ввода/вывода, указанные в
таблицах 2 и 3, нормированы с учетом ВПО.
Программные средства верхнего уровня (SCADA) содержат:
- серверную часть для сбора и передачи информации с контроллеров;
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию
параметров;
- инженерную станцию для изменения технологического программного обеспечения,
на которой находится ПО конфигурирования комплекса AADvance Workbench.
К внешнему программному обеспечению, не влияющему на метрологические
характеристики, относится следующее ПО: AADvance Workbench, OPC portal server,
RSView32 (серии 9301, 9305), FactoryTalk View ME (серия 9701) FactoryTalk View SE (серии
9701), FactoryTalk ViewPoint (серии 9522), FactoryTalk Historian SE (серии 9518). Оно
позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров
(выбор количества используемых измерительных каналов, диапазон измерения или
воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и
др.);
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
лист № 3
всего листов 6
- программирование логических задач контроллеров на языках LD (Ladder Diagram),
FBD (Function Block Diagram), ST (Structured Text), IL (Instruction List), SFC (Sequential
Function Chart) в соответствии со стандартом МЭК 61131-3;
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание
готовой системы;
- установку парольной защиты от несанкционированного доступа.
ВнешнееПОнедаётдоступквнутреннимпрограммныммикрокодам
измерительных модулей и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров
комплексаот несанкционированного доступа в контроллере предусмотрены меры
технического и организационного характера: многоступенчатый механический (запираемые
шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение
обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и
программный контроль доступа (шифрование
данных и доступ по паролю с регистрацией
успеха и отказа в доступе). По завершении настройки ПО на объекте создается
конфигурация, соответствующая данному объекту, идентичность которой контролируется
при проведении регламентных работ путем проверки контрольной суммы ПО по
специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при
установке ПО для каждого объекта.
Дополнительно применяется специальный физический электронный ключ, который
используется для изменения управляющих конфигурационных параметров контроллера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование
ПО
Идентификационное
наименование ПО
Номер
версии
ВПО
ПО модулей T9431, T9432
Не ниже 1
Цифровой
идентифи-
катор ПО
(контрольная
сумма)
-
Алгоритм
вычисления
цифрового
идентифи-
катора ПО
-
ВПО
ПО модулей T9481, T9482
Не ниже 1
-
-
лист № 4
всего листов 6
Метрологические и технические характеристики
Тип
модуля
Количество
каналов
Диапазон
входного
сигнала,
I, мА
Диапазон
выходного
сигнала
(ед. наим.
разряда)
Пределы
допускаемого
температурного
коэффициента,
мА/°C
0 – 24
±(0,01 + 0,22%
*)
)
± (0,0003 + 0,01%
*)
)
0 – 24
±(0,01 + 0,22%
*)
)
± (0,0003 + 0,01%
*)
)
Примечание - *
)
относительно измеренного значения тока в мА
Метрологические характеристики контроллера приведены в таблицах 2 и 3.
Таблица 2 – Метрологические характеристики модулей аналогового ввода
Пределы
допускаемой
основной
абсолютной
погрешности,
мА
T94318
T943216
15 бит
(0,98 мкА)
15 бит
(0,98 мкА)
Тип
модуля
Количество
каналов
Диапазон
входного
сигнала
(ед. наим.
разряда)
Диапазон
выходного
сигнала,
I, мА
Пределы
допускаемой
основной
абсолютной
погрешности,
мА
Пределы
допускаемого
температурного
коэффициента,
мА/°C
0,1 - 24
± (0,01 + 0,35%
*)
)
± (0,0001 + 0,01%
*)
)
0,1 – 24
± (0,01 + 0,35%
*)
)
± (0,0001 + 0,01%
*)
)
Примечание - *
)
относительно измеренного значения тока в мА
Таблица 3 – Метрологические характеристики модулей аналогового вывода
T94813
T94828
15 бит
(0,98 мкА)
15 бит
(0,98 мкА)
Рабочие условия применения контроллеров:
- температура окружающей среды от минус 25 до +70 °C (нормальная температура
(25 ± 2) °C);
- относительная влажность от 10 до 95 % без конденсата;
- температура окружающего воздуха при хранении и транспортировке от минус 40 до
+85 °C.
Напряжение питания 24 В (от 18 до 32 В) постоянного тока.
Средний срок службы 25 лет.
Знак утверждения типа
Знак утверждения типа средства измерений наносится на титульный лист руководства
по эксплуатации.
лист № 5
всего листов 6
Комплектность средства измерений
Комплектность поставки контроллера приведена в таблице 4.
Таблица 4
AADvance Workbench
-
OPC portal server
-
Панели оператора
-
Станции оператора
-
Программное обеспечение
для супервизорного
управления и визуализации
-
Руководство по эксплуатации
Обозначение
Кол-во *
AADvance серии 9000
-
Наименование
Контроллер
Программное обеспечение
для программирования
контроллеров
Программное обеспечение
для сервера
PanelView, PanelView Plus,
PanelView Plus Compact,
PanelView Component (серии
2711, 2711P, 2711C, 2711PC)
VersaView (серии 6180W/P,
6181P/F/H, 6182H, 6155R/F,
6186/M, 6189V, 6177R, 7477)
FactoryTalk View , RSView32
(серии 9301, 9305), FactoryTalk
View ME и FactoryTalk View SE
(серии 9701, 9522)
-
1
* Конфигурация и состав контроллера определяются требованиями заказчика.
Поверка
осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров,
измерительно-вычислительных,управляющих,программно-техническихкомплексов.
Методика поверки» с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМС»
28.11. 2011г.
Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28:
диапазон 0-24 мА; ∆
I
= ± (0,006%I+0,002%I
м
).
Сведения о методиках (методах) измерений
Метод измерений приведён в руководстве по эксплуатации «Контроллер AADvance.
Руководство по эксплуатации».
Нормативныедокументы,устанавливающиетребованиякконтроллерам
противоаварийной защиты (ПАЗ) программируемым AADvance
ГОСТ Р 52931-2008
ГОСТ Р 8.596-2002
«Приборы контроля и регулирования технологических процессов.
Общие технические условия»
«ГСИ.Метрологическоеобеспечениеизмерительныхсистем.
Основные положения»
лист № 6
всего листов 6
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель:
Rockwell Automation Ltd, Великобритания
Hall Road, Maldon,CM9 4LA, United Kingdom
Заявитель:
ООО «Роквелл Аутомейшн»,
115054 Москва, Большой Строченовский переулок 22/25, офис 202
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы»
(ГЦИ СИ ФГУП «ВНИИМС»),
Аттестат аккредитации № 30004-08.
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24910-13 | Контроллеры | СН-1 \"СОНЕТ | ФГУП "Экспериментальный завод научного приборостроения с СКБ РАН" (ЭЗАН), г.Черноголовка | 2 года | Перейти |
| 56545-14 | Контроллеры управления вибрационным воздействием | K-2 | Фирма "IMV Corporation", Япония | 1 год | Перейти |
| 75789-19 | Контроллеры модульные | Easergy T300 | Фирма "Schneider Electric Industries SAS", Франция | 5 лет | Перейти |
| 67860-17 | Аппаратура мониторинга, вибродиагностики и защиты | SETPOINT | Фирма "SETPOINT Vibration", США | 3 года | Перейти |
| 72534-18 | Контроллеры измерительные технологического оборудования | Granch SBTC2 | ООО НПФ "Гранч", г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
