Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС/Н, ГРСИ 53151-13
Номер госреестра:
53151-13
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
ДЖЕНЕРАЛ ПАМПС/Н
Производитель:
ООО "Невская Звезда", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50333
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС/Н»
Назначение средства измерений
Колонкитопливораздаточные«ДЖЕНЕРАЛПАМПС/Н»(далее–колонка)
предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с
вязкостью от 0,55 до 40 мм
2
/с (сСт) при выдаче его в топливные баки транспортных средств с
учетом требований учетно-расчетных операций.
Описание средства измерений
Колонки состоят из гидравлической системы, включающей электромагнитный клапан
1314, изготовитель«Automatic Control valves», Испания, или PV, изготовитель«Asco
Joucomatic Ltd», Великобритания, насосный моноблок T-75, изготовитель «BЕNNETT», США,
или 0S1111-A(B), изготовитель «TOKICO», Япония, измеритель объема SB-100,
изготовитель
«BENNETT Inc.», США, или 1S1117-B, изготовитель «TOKICO», Япония, или С-Meter РА-024,
или C+Meter или V-Meter, изготовитель «Gilbarco GmbH & CO. KG», Германия, датчик
импульсов «01-08d» или «01-09d» или «02-07», изготовитель «Eltomatic A/S», Дания, или «SPG-
3», изготовитель «TOKICO TECHNOLOGY LTD»,
Япония, раздаточный шланг с пистолетом,
индикатор и электронного блока и устройство дистанционного управления ТОПАЗ-106-К2-2МР
ЭМС ЖКД, изготовитель ООО «ТОПАЗ-ЭЛЕКТРО», Россия,.
Колонки имеют одну или две гидравлические системы, каждая из которых имеет
технические характеристики одинарной колонки, и обеспечивают заправку одновременно с 2-х
сторон одним видом топлива.
Колонки могут
иметь отдельные дополнительные стойки
с раздаточным шлангом
с
пистолетом – сателлит.
Принцип действия колонок состоит в следующем: топливо из резервуара через
приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема
(счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак
транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива
измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его
входе и выходе, под действием которого поршень совершает возвратно-поступательное
движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное
движение коленчатого вала, которое через соединительную муфту передается на вал датчика
импульсов.
Вращательноедвижениеваладатчикапреобразуетсявпоследовательность
электрических импульсов, поступающих в электронный блок колонки, на цифровом табло
которого индицируется количество отпущенного топлива, его цена и стоимость.
Задание дозы топлива и включение колонок производит оператор на пульте,
находящемся непосредственно на колонке или с пульта дистанционного управления .
Установка показаний на цифровом табло разового учета выданного объема топлива в
положение нуля производится автоматически при снятии раздаточного пистолета с колонки.
Колонки при выпуске имеют следующее обозначение:
«ДЖЕНЕРАЛ ПАМПС/Н» ХХ.Х.Х.Х.Х,
где первая цифра – количество выдаваемых видов топлива - 1 или - 2;
вторая цифра – количество раздаточных рукавов: 1, 2 или 4;
третья цифра – номинальный расход: 1 – 50 л/мин; 2 – 80 (100) л/мин; 3 – 160 л/мин;
лист № 2
всего листов 6
четвертая цифра – тип насоса: 0 – погружной; 1 – всасывающий;
пятая цифра – наличие системы отвода паровоздушной смеси: 0 – без газовозврата;
1 – с газовозвратом;
шестая цифра- наличие сателлитов: 0 – без сателлитов; 1 – один сателлит; 2- два сателлита.

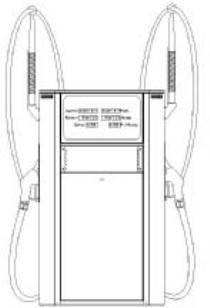

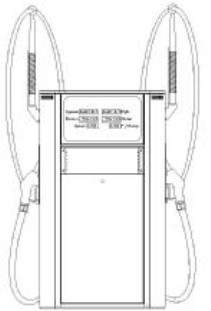

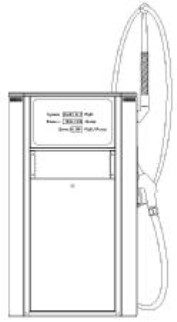

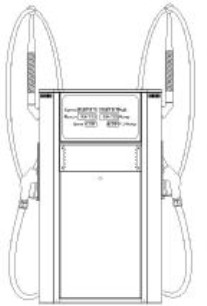

Общий вид модификаций колонок представлен на рисунке 1.
11.Х.0.Х.Х
24.Х.0.Х.Х
САТЕЛЛИТ
12.Х.0.Х.Х22.Х.0.Х.Х
Рисунок 1 - Общий вид модификаций колонок
Вколонкахпредусмотреноопломбированиеизмерителяобъемапоршневого,
микропроцессора электронного отсчетного устройства и указателя суммарного учета.
Схемы пломбирования измерителей объема с датчиком импульсов, микропроцессора
электронного отсчетного устройства и указателя суммарного учета представлены на рисунках 2 и
3 соответственно.
лист № 3
всего листов 6

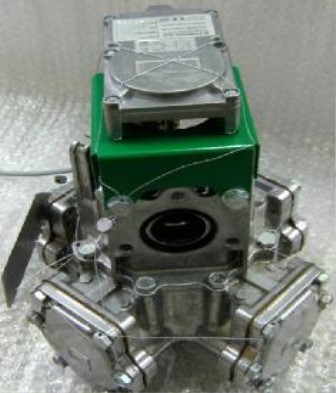

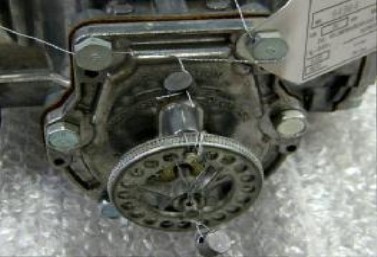

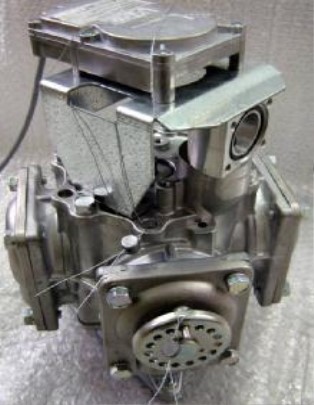

Измеритель объема «Gilbarco GmbH & CO. KG»Измеритель объема «Tokico»

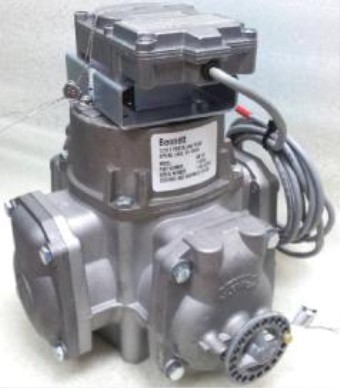

Измеритель объема «Bennett Inc.»
Рисунок 2 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов
лист № 4
всего листов 6
Программное обеспечение (ПО) ТРК является встроенным и реализовано в
микроконтроллере. Микроконтроллер ТРК размещен в блоке управления. Доступ к
микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом блока
управления, который пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические
характеристики ТРК, ограничен паролем администратора и паролем юстировки. В ПО имеется
счетчик количества изменений параметров, влияющих на метрологические характеристики
ТРК, и не сбрасываемый счетчик обновлений ПО.
ПО не может быть модифицировано, считано или загружено через какой-либо другой
интерфейс после опломбирования корпуса и тумблера «Настройка/работа» блока управления в
положении «Работа», равно как и не могут быть изменены параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и
данных, реализуемая производителем микроконтроллера. Идентификационные данные ПО
приведены в таблице 1.
Таблица 1
Наимено-
trial ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентификаци-
онный номер)
ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
-*
-*
Алгоритм
вычисления
цифрового
идентификатора
ПО
Топаз-106К2-
2МР ЖКД
V.302 (xxx) 71(x)
х = 0…9
302 (xxx)71(x)
х = 0…9
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «C» по МИ 3286-2010.
±
0,5;
±
0,25.
Метрологические и технические характеристики
80; 100;160.
10; 10.
10; 10.
Номинальный расход,
±
10 %, л/мин
50;
Наименьший расход,
±
10 %, л/мин
5;
Минимальная доза, л 2;
Пределыдопускаемойосновной относительной
погрешности при температуре (20
±
5)
°
С, %:
- при минимальной дозе
- при дозе больше минимальной
Допускаемыеизмененияосновнойотносительной
погрешности при температуре отличной от (20
±
5)
°
С, в
пределах температур окружающей среды и топлива от
Программное обеспечение
пломба
пломба
Рисунок 3 - Схема пломбирования микропроцессора отсчетного устройства «Топаз»
S3
S2
1
2
лист № 5
всего листов 6
±
0,5;
±
0,25.
|0,25|.
9 999,99;
99,99;
9 999,99.
9 999 999.
0,01;
0,01;
0,01.
1.
20.
4,5.
минус 40 до плюс 50
°
С, %, не более
- при минимальной дозе
- при дозе больше минимальной
Сходимость показаний, %
Верхний предел показаний указателя разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Верхний предел показаний указателя суммарного учета, л
Дискретность показаний указателя разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Дискретность показаний указателя суммарного
учета, л, не менее
Номинальная тонкость фильтрования, мкм
Длина раздаточного рукава, м, не менее
Электропитание колонки от сети переменного тока:
- напряжение, В
+
10%
- частота, Гц
Мощность привода насоса на один рукав, кВт, не более
Средний срок службы, лет
(220; 380)
-
15%
.
50
±
1.
0,75;0,75;1,5.
12
Колонки предназначены для эксплуатации при температуре окружающего воздуха от
минус 40
о
С до плюс 50
о
С и относительной влажности от 30 % до 100 % и температуре топлива
от плюс 35
о
С до минус 40
о
С для бензина и от плюс 50
о
С до минус 40
о
С (или до температуры
помутнения или кристаллизации) для дизельного топлива и керосина.
Габаритные размеры и масса колонок указаны в таблице 2.
Таблица 2
Модификация
Масса, кг, не более
11.Х.Х.Х.Х
12.Х.Х.Х.Х
22.Х.Х.Х.Х
24.Х.Х.Х.Х
Сателлит
Габаритные размеры,
мм (Д х Ш х В)
959 х 506 х 2136
1041 х 506 х 2136
1041 х 506 х 2136
1041 х 506 х 2136
490 х 490 х 2300
180
190
205
220
40
Знак утверждения типа
наносится на маркировочную табличку колонки фотографическим способом и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средства измерений
1 Колонка (модификация по заказу)
2 Запчасти и принадлежности
3 Эксплуатационная документация на колонку
4 Эксплуатационная документация на принадлежности
- 1 шт.
- 1 комплект
- 1 комплект
- по 1 экз.
Поверка
осуществляется по МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика
поверки».
лист № 6
всего листов 6
Основное поверочное оборудование:
- при первичной поверке мерники 2 разряда вместимостью 10, 20, 50, 100, 150 и 200 л с
основной погрешностью не более
±
0,08 % по ГОСТ 8.400-80;
- при периодической поверке мерники 2 разряда вместимостью 10, 20, 50, 100, 150 и
200 л с основной погрешностью не более
±
0,1 % по ГОСТ 8.400-80.
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации на колонки «ДЖЕНЕРАЛ ПАМПС/Н».
Нормативныедокументы,устанавливающиетребованиякколонкам
топливораздаточным «ДЖЕНЕРАЛ ПАМПС/Н»
1 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
3 МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
Общество с ограниченной ответственностью «НЕВСКАЯ ЗВЕЗДА»,
(ООО «НЕВСКАЯ ЗВЕЗДА»),
193318, РФ, г. Санкт-Петербург, ул. Коллонтай, д. 41, корп. 1, лит. В
тел. / факс (812) 327-77-11
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
125424, г. Москва, Волоколамское шоссе, стр. 8
тел.: (495) 491 78 12, (495) 491 86 55
E-mail:
,
Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29900-05 | Колонки для отпуска сжиженного газа | Шельф...LPG | ООО "НПК "Шельф", Украина, г.Дебальцево | 1 год | Перейти |
| 14756-95 | Колонки топливораздаточные | 1КЭК-50-0,25-2-1- \"РТ1 | ОАО "Автозаправочная техника", г.Серпухов | 1 год | Перейти |
| 65991-16 | Колонки раздаточные сжиженного газа | Helix LPG | Фирма "Wayne Fueling Systems Sweden AB", Швеция | 1 год | Перейти |
| 33612-09 | Колонки раздаточные сжиженного углеводородного газа | НАРА LPG 1000 | ЗАО "Нара", г.Серпухов | 1 год | Перейти |
| 15786-99 | Колонки топливораздаточные | DPX | Фирма "Nuovo Pignone S.p.A.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
