Номер госреестра:
53139-13
Наименование СИ:
Манометры
Обозначение типа:
B
Производитель:
Фирма "LABOM Mess- und Regeltechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист 1
Всего листов 4
Приложение к свидетельству № 50376
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры B
Назначение средства измерений.
Манометры B предназначены для измерений давления газа, жидкости и пара (в том
числе вакуумметрического давления газа), а также для сигнализации о достижении
заданного значения давления.
Описание средства измерений
Манометры B состоят из цилиндрического корпуса с циферблатом, закрытого
предохранительным стеклом, внутри которого находится чувствительный элемент.
Чувствительный элемент связан с трибкосекторным механизмом, на оси которого
закреплена стрелка. Под воздействием давления измеряемой среды происходит
деформация чувствительного элемента, стрелка прибора поворачивается относительно
нулевой отметки циферблата прибора на определённый угол, пропорциональный
измеряемому давлению. Всемодели могутснабжатьсяклапаномбезопасности,
расположенным с задней стороны корпуса, а так же безопасным стеклом; так же может
поставляться пластиковое стекло.
Манометры В производятся следующих моделей: BA, BB, BD, BE, BF, BG, BH,
BN, BP, BR.
Модели BA, BB, BD, BH – механические показывающие манометры. Модели BE,
BF, BG, BN, BP, BR– это показывающие и сигнализируюшие манометры. Модели BD и
BG – это дифференциальные манометры, модели BE, BF, BG, BN, BP, BR – это
электроконтактные манометры. Модели BR, BG, BN, BP, BH, BD,кроме того, могут
быть снабжены преобразователями давления с выходным сигналом (5…25 В). Модели BB,
BH, BR – имеют конструктивную особенность в виде измерительной мембраны. Модели
BB и BF предназначены для измерений абсолютного давления.
Некоторые модификации могут быть снабжены передатчиком углового поворота.

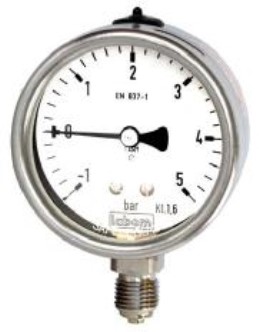

Рис. 1. Общий вид манометров BА

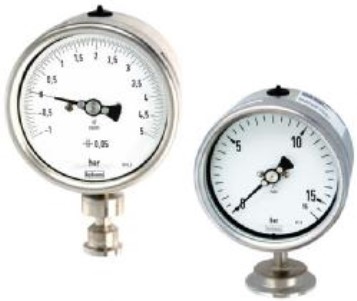

Рис. 2. Общий вид манометров BB

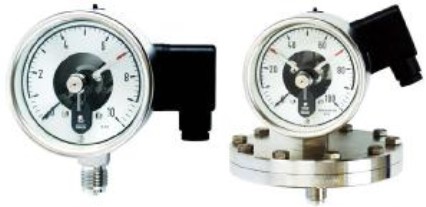

Рис. 8. Общий вид манометров BN
Лист 2
Всего листов 4

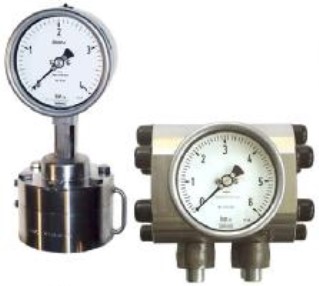

Рис. 3. Общий вид манометров BD

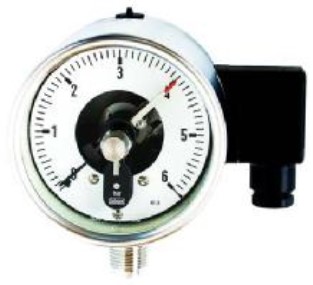

Рис. 4. Общий вид манометров BE
Рис. 5. Общий вид манометров BF

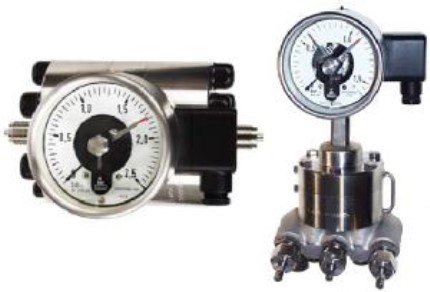

Рис. 6 Общий вид манометров BG

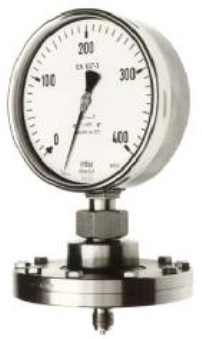

Рис. 7. Общий вид манометров BH
Рис. 9 Общий вид манометров BP
Рис. 10. Общий вид манометров BR
Лист 3
Всего листов 4
от 0 до 2500
от минус 1 до 1600
от 0 до 25
±0,04·(t
2
-t
1
)*
±0,08·(t
2
-t
1
)
от 5 до 25
Метрологические и технические характеристики
Таблица 1
Дипазоны измерений:
Абсолютное давление, мбар
Избыточное давление, бар
Разность давлений, бар
(в зависимости от модели)
Электрический выходной сигнал, В
(в зависимости от модели)
Пределы допускаемой основной
приведённой погрешности, %
(в зависимости от модели)
Диапазоны рабочих температур,
о
C
(в зависимости от модели)
±1;
±1,6;
±2,5
от минус 45 до 70
от минус 40 до 100
от минус 40 до 50
от минус 40 до 60
от минус 20 до 60
от минус 20 до 70
215×290×202
от 0,2 до 22
Пределы допускаемой
дополнительной погрешности от
воздействия изменений:температуры
Габаритные размеры, мм, не более
Масса, кг
*t
2
– температура окружающей среды
t
1
– нормальная температура (20
о
С)
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта печатным методом,
а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.
Комплектность средства измерений
В комплект манометров показывающих B входят:
- манометр B- 1 шт.
- паспорт- 1 шт
Поверка
осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры,
напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика
поверки».
При поверке используются рабочие эталоны класса точности 0,05 в соответствии с
ГОСТ 8.017-79.
Сведения о методиках (методах) измерений
содержатся в паспорте на манометр.
Нормативныедокументы,устанавливающиетребованиякманометрам
показывающим B
1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры и тягонапоромеры. Общие технические условия»
2. МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»
Лист 4
Всего листов 4
3. ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация «LABOM Mess- und Regeltechnik GmbH», (Германия).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
LABOM Mess- und Regeltechnik GmbH
Postfach 1262 • 27795 Hude
Im Gewerbepark 13 · 27798 Hude, Deutschland
Tel.: +49 (0) 44 08 804-0
Fax: +49 (0) 44 08 804-100
Email:
Заявитель
DIN GOST TÜV Berlin-Brandenburg, Германия
Gesellschaft für Zertifizierung in Europa mbH
Budapester Straße 31
D-10787 Berlin
Telefon: +49 30 2601-2110
Fax: +49 30 2601-1210
E-Mail:
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озёрная, 46.
Тел: (495) 437-55-77, факс: (495) 437-56-66.
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М. п.
Ф. В. Булыгин
«____» ____________2013 г.
