Описание типа средства измерения: Читать в отдельном окне

Untitled document

Лист 1

Всего листов 7

Приложение к свидетельству № 50375

об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные C

Назначение средства измерений.

ПреобразователидавленияизмерительныеC(далее–преобразователи)

предназначены для непрерывного преобразования значения измеряемого параметра –

избыточного и абсолютного давления в унифицированный аналоговый токовый

информативный параметр выходного сигнала.

Описание средства измерений

Основным элементом преобразователей давления измерительных C является

тензорезистивный преобразователь давления в электрический сигнал низкого уровня.

Вторичный преобразователь формирует пропорциональный измеряемому давлению

цифровой и/или унифицированный токовый выходной сигнал 4…20 мА. Корпуса

преобразователей изготавливаются из нержавеющей стали.

Преобразователи давления измерительные C имеют следующие модели: CB6, CE6,

CC6, CB1(2), CE1(2), CC1(2), CV,CI, CP, CK, CS, CA, CB7, CC7, CD которые

отличаются, в основном, формой корпуса и пределами измерений.

МоделиCI,CV,CSснабженыцифровымдисплеем,амодельCK–

манометрической шкалой. Модели CB1(2), CE1(2), CB6, CE6, СС1(2), СС6, CD, CK,

имеют аналоговый выходной сигнал. Модели СС1(2), СС6, СС7, имеют открытую

измерительную мембрану. Модель CP, CI является преобразователем разности давлений.

Применение входящих в комплект термоадаптеров позволяет измерять давление

сред с температурой выше допускаемой температуры корпуса.

Рис. 1. Общий вид преобразователей

давления измерительных CB6/CE6

Рис. 2 Общий вид преобразователей

давления измерительных CC6

Рис. 5. Общий вид преобразователей

давления измерительных CV

Рис. 6. Общий вид преобразователей

давления измерительных CI

Лист 2

Всего листов 7

Рис. 3. Общий вид преобразователей

давления измерительных CB1(2)/CE1(2)

Рис. 4. Общий вид преобразователей

давления CC1(2)

Лист 3

Всего листов 7

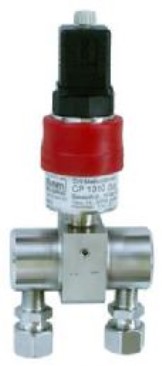

Рис. 7 Общий вид преобразователей

измерительных CP

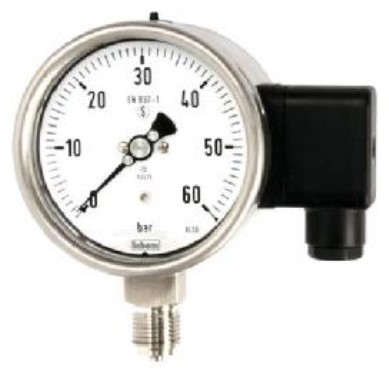

Рис. 8. Общий вид преобразователей

давления измерительных CK

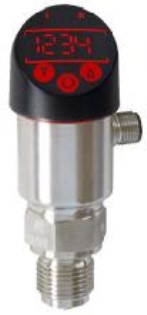

Рис. 9. Общий вид преобразователей

давления измерительных CS

Рис. 10. Общий вид преобразователей

давления измерительных CA

Рис. 11. Общий вид преобразователей

давления измерительных CB7

Рис. 12. Общий вид преобразователей

давления измерительных CC7

Лист 4

Всего листов 7

Рис. 13. Общий вид преобразователей

давления измерительных CD

Метрологические и технические характеристики

Таблица 1

Модификация

Пределы измерений

±0,15%

±0,2%

от 0 до 400

±0,2%

от 0 до 1000

±0,3%

от 0 до 1000

±0,3%

±0,5 %

±1%

Пределы

допускаемой

основной

погрешности

от 0 до 400

от 0 до 16

от 0 до 100

от 0 до 16

от -1 до 24

от 0 до 6

от -1 до 15

от 0 до 25

от -1 до 15

от 0 до 25

Избыточное давление, бар

Абсолютное давление, бар

Избыточное давление, бар

Абсолютное давление, бар

СА

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

CB1(2)

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

CE1(2)

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

Избыточное давление, бар

от 0 до 1000

от 0 до 100

±0,3%

от 0 до 400

±0,3 %

от 0 до 400

±0,3 %

от 0 до 40

±0,5 %

от 0 до 600

±0,5 %

от 0 до 400

±0,2 %

от 0 до 400

±0,3 %

от 0 до 25

±0,3 %

Лист 5

Всего листов 7

от -1 до 15

от 0 до 10

от -1 до 15

от 0 до 25

от -1 до 15

от 0 до 25

от -1 до 15

от -1 до 24

от 0 до 6

от -1 до 15

от 0 до 25

CC6

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

CB6

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

CE6

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

CC7

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

CB7

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

СС1(2)

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

Избыточное давление, бар

Отрицательное избыточное

(вакуумметрическое) давление, бар

Абсолютное давление, бар

от -1 до 15

от 0 до 25

от ±0,1 до ±0,5

Диапазоны рабочих температур,

(в зависимости от модели)

от минус 10 до 55

от минус 20 до 85

от минус 25 до 70

от минус 40 до 70

Пределы допускаемой дополнительной погрешности от

воздействия изменений:

- температуры окружающего воздуха: %/10

(в зависимости от модели), не более

- напряжения электрического питания, %/1В

(в зависимости от модификации)

±0,01

±0,02

аналоговый, мА

Лист 6

Всего листов 7

Выходной сигнал:

цифровой

Напряжения питания, В

от 4 до 20;

от 0 до 20

от 0 до 10

от 2 до 10

HART, PROFIBUS

от 6 до 30

Номинальное напряжение питания, В

Габаритные размеры, мм, не более

Масса, кг

200×195×115

от 0,05 до 4

(в зависимости от модели)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом,

а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.

Комплектность средства измерений

В комплект преобразователей давления измерительных C входят:

- преобразователь- 1 шт.

- паспорт- 1 шт

Поверка

осуществляется по МИ 1997-89: «Преобразователи давления измерительные. Методика

поверки». При поверке используются рабочие эталоны класса точности 0,05 в

соответствии с ГОСТ 8.017-79.

Сведения о методиках (методах) измерений

содержатся в паспорте на преобразователь.

Нормативные документы, устанавливающие требования к преобразователям

давления измерительным P

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с

электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная

поверочная схема для средств измерений избыточного давления до 250 МПа».

Техническая документация «LABOM Mess- und Regeltechnik GmbH», (Германия).

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Осуществление производственного контроля за соблюдением установленных

законодательством Российской Федерации требований промышленной безопасности к

эксплуатации опасного производственного объекта.

Лист 7

Всего листов 7

Изготовитель

LABOM Mess- und Regeltechnik GmbH

Postfach 1262 • 27795 Hude

Im Gewerbepark 13 · 27798 Hude, Deutschland

Tel.: +49 (0) 44 08 804-0

Fax: +49 (0) 44 08 804-100

Email:

info@labom.com

www.labom.com

Заявитель

DIN GOST TÜV Berlin-Brandenburg, Германия

Gesellschaft für Zertifizierung in Europa mbH

Budapester Straße 31

D-10787 Berlin

Telefon: +49 30 2601-2110

Fax: +49 30 2601-1210

E-Mail:

servic

e@din-gost.de

Испытательный центр

ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической

службы» (ГЦИ СИ ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озёрная, 46.

Тел: (495) 437-55-77, факс: (495) 437-56-66.

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

М. п.

Ф. В. Булыгин

«____» ____________2013 г.
