Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239, ГРСИ 53103-13
Номер госреестра:
53103-13
Наименование СИ:
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные
Обозначение типа:
NI PXI-6238, NI PXI-6239
Производитель:
Компания "National Instruments Corporation", Венгрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50294
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи силы тока измерительные аналого-цифровые и
цифро-аналоговые модульные NI PXI-6238, NI PXI-6239
Назначение средства измерений
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые
модульные NI PXI-6238, NI PXI-6239
предназначены для измерения и воспроизведения силы
тока в электрических цепях, в том числе для измерения силы тока с выхода первичных
измерительных преобразователей различных величин.
Описание средства измерений
В режиме измерения силы тока падение напряжения на прецизионном резисторе во
входной цепи преобразуется в цифровой код. Преобразованный в цифровой код сигнал
отображается в окне программы в
различных формах с отсчетом значений измеряемой силы
тока. В режиме воспроизведения силы тока заданное в цифровом коде значение силы тока
преобразуется в аналоговый сигнал на выходе с использованием схемы масштабирования и
прецизионного резистора.
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые
модульные NI PXI-6238, NI PXI-6239 выполнены в виде модуля с лицевой панелью, имеющей
сигнальный разъем, и соединителем для установки в шасси National Instruments с шиной PXI.

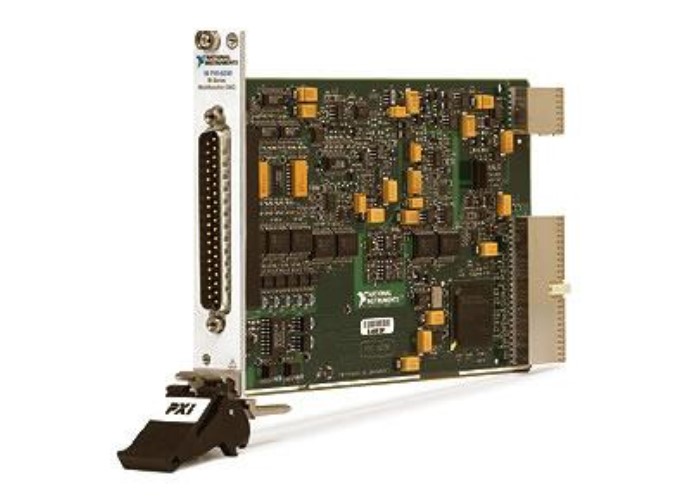

Внешний вид показан на фотографии ниже.
фотография – общий вид NI PXI-6238, NI PXI-6239
По условиям эксплуатации преобразователи силы тока измерительные аналого-цифровые
и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239 соответствуют группе 3 ГОСТ
22261-94.
лист № 2
всего листов 4
Программное обеспечение
Программноеобеспечениевыполняетфункцииуправлениярежимамиработы,
математические функции обработки, представления, записи и хранения измерительной
информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска
идентификационное наименование
идентификационный номер версии
A по WELMEC 7.2 для категории U
NI-DAQmx
9.2.0 и выше
Метрологические и технические характеристики
8
16 бит
± 20 мА
92 Ом / 100 пФ
2,5·10
5
/с
ИЗМЕРЕНИЕ СИЛЫ ТОКА
количество каналов измерения
количество разрядов АЦП
диапазон силы тока
входной импеданс
скорость выборки
пределы допускаемой основной погрешности измерения силы
тока I при температуре 23 ± 5
о
С
± (6,8·10
–4
∙ I + 5,3 мкА)
пределы дополнительной погрешности измерения силы тока в
рабочем диапазоне температур, типовое значение
± (3,5·10
–5
∙ I + 1,6 мкА) /
о
С
ВОСПРОИЗВЕДЕНИЕ СИЛЫ ТОКА
2
16 бит
от 0 до 20 мА
5·10
5
/с
от 10 до 30 В
50 мА
не более 3 В
1 кОм
количество каналов воспроизведения
количество разрядов ЦАП
диапазон силы тока
скорость выборки
параметры внешнего источника питания
напряжение
максимальная сила тока
падение напряжения на внутреннем сопротивлении источника
максимальное сопротивление нагрузки (при питании от 24 В)
пределы допускаемой основной погрешности
воспроизведения силы тока I при температуре 23 ± 5
о
С
± (1,65·10
–3
∙ I + 13,5 мкА)
пределы дополнительной погрешности воспроизведения силы
тока в рабочем диапазоне температур, типовое значение
± (2·10
–5
∙ I + 0,16 мкА) /
о
С
ЦИФРОВЫЕ ВХОДЫ И ВЫХОДЫ
от 0 до 4 В
от 10 до 30 В
6
4
логический уровень «0»
логический уровень «1»
количество каналов цифровых входов
количество каналов цифровых выходов
тип цифровых выходов
NI PXI-6238
NI PXI-6239
“source”
“sink”
СЧЕТЧИК И ГЕНЕРАТОР ЦИФРОВЫХ ИМПУЛЬСОВ
количество каналов счетчика импульсов2
разрешение счетчика32 бит
количество каналов генератора импульсов1
лист № 3
всего листов 4
частота внутреннего синхрогенератора
счетчик
генератор импульсов
пределы допускаемой погрешности частоты синхрогенератора
0,1; 20; 80 МГц
0,1; 10 МГц
5·10
–5
ОБЩИЕ ХАРАКТЕРИСТИКИ
тип шасси для установкиNational Instruments, PXI
37-pin D-SUB
160х100х20
144 г
5 Вт
группа 3 ГОСТ 22261-94
тип разъема для подсоединения
габаритные размеры (высота х глубина х толщина), мм
масса, не более
потребляемая мощность от шасси, не более
условия эксплуатации
температура окружающей среды
рабочие условия применения
условия транспортирования и хранения
относительная влажность воздуха
предельная высота над уровнем моря
электромагнитная совместимость
безопасность
от 0 до + 55 °C
от – 20 до + 60 °C
от 10 до 90 %
2000 м
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт. по заказу
1 шт.
кол-во
1 шт.
наименование и обозначение
преобразователь силы тока измерительный аналого-цифровой и цифро-
аналоговый модульный NI PXI-6238 / NI PXI-6239
компакт-диск CD драйвером NI-DAQmx с документацией
преобразователи измерительные аналого-цифровые и цифро-аналоговые
модульные (DAQ-устройства серий M и X). Руководство пользователя.
методика поверки МП 002/447-2013
1 шт.
Поверка
осуществляется по документу «МП 002/447-2013. Преобразователи силы тока измерительные
аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239», утвержденному
руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.02.2013 г.
Средства поверки
средство поверки и требования к его
метрологическим характеристикам
калибратор силы постоянного тока
относительная погрешность установки силы
постоянного тока 20 мА не более ± 0.02 %
миллиамперметр
относительная погрешность измерения силы
постоянного тока 20 мА не более ± 0.04 %
частотомер
относительная погрешность измерения
частоты 10 kHz не более ± 1·10
-5
рекомендуемое средство поверки и его
метрологические характеристики
калибратор универсальный Fluke 9100 с
относительная погрешность установки силы
постоянного тока 20 мА не более ± 0.0185 %
мультиметр цифровой NI 4071
относительная погрешность измерения силы
постоянного тока 20 mA не более ± 0.0265 %
частотомер универсальный Tektronix FCA3000
относительная погрешность измерения
частоты 10 kHz не более ± 7·10
-6
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства пользователя.
Нормативные документы, устанавливающие требования к преобразователям силы тока
измерительным аналого-цифровым и цифро-аналоговым модульным NI PXI-6238, NI
PXI-6239
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Компания “National Instruments Corporation”, Венгрия; H-4031 Debrecen, Hatar ut I/A,
Hungary; тел./факс 36-52-515-400, e-mail
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
юридический адрес: 125047, Москва, ул. Александра Невского, д. 19/25, стр. 1;
тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10;
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому______________ Ф.В. Булыгин
регулированию и метрологии
«______»_______________ 2013 г.
