Генераторы сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C, ГРСИ 53102-13
Номер госреестра:
53102-13
Наименование СИ:
Генераторы сигналов произвольной формы
Обозначение типа:
AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
Производитель:
Компания "Tektronix (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50293
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов произвольной формы AFG2021, AFG3011C, AFG3021C,
AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
Назначение средства измерений
Генераторы сигналов произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C,
AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C предназначены для
воспроизведения электрических сигналов стандартной и произвольной формы, и применяются
при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного
оборудования.
Описание средства измерений
Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их
высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в
выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти, или
задаются пользователем. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-
488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно генераторы сигналов произвольной формы AFG2021, AFG3011C,
AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
выполнены в виде моноблока в настольном исполнении, на передней панели расположены
органы управления и жидкокристаллический дисплей. Внешний вид показан на фотографиях 1, 2
(вид спереди) и 3, 4 (задняя панель).

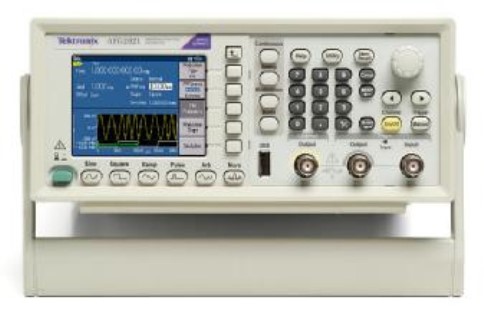

фотография 1 – вид спереди модели AFG2021

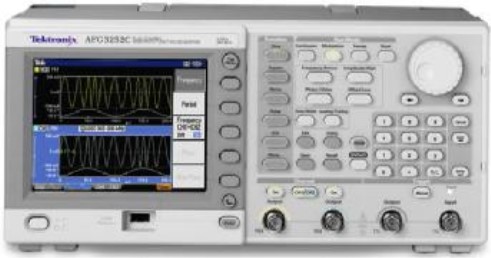

фотография 2 – вид спереди моделей серии AFG3000C
лист № 2
всего листов 7
По условиям эксплуатации генераторы сигналов произвольной формы AFG2021,
AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C,
AFG3252C соответствуют группе 3 ГОСТ 22261-94.
микропроцессор и выполняет
о программном обеспечении
Программное обеспечение
Программное обеспечение установлено на внутренний
функции управления режимами работы. Общие сведения
приведены в таблице ниже.
идентификационное наименование
идентификационный номер версии
класс риска
AFG application software
модель AFG2021: версия V1.1.7 и выше
серия AFG3000C: версия V1.0.1 и выше
A по WELMEC 7.2 для средств измерений категории P
место пломбирования

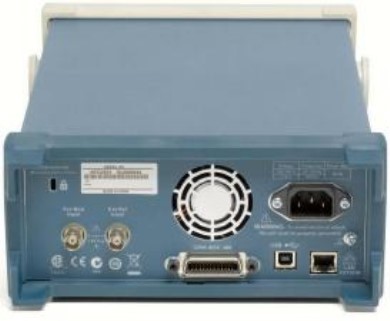

фотография 3 – задняя панель модели AFG2021
место пломбирования

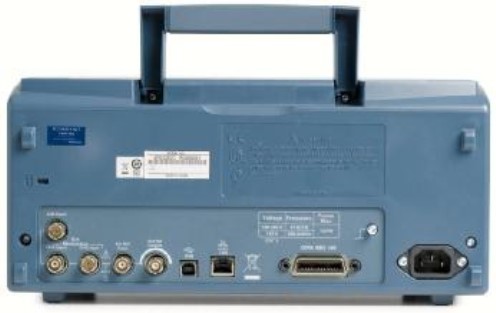

фотография 4 – задняя панель моделей серии AFG3000C
лист № 3
всего листов 7
Метрологические и технические характеристики
от 10 мВ до 10 В
от 20 мВ до 20 В
от 20 мВ до 20 В
от 40 мВ до 40 В
от 20 мВ до 10 В
от 40 мВ до 20 В
формы сигнала: синусоидальная, прямоугольная, треугольная, пилообразная, Sin(x)/x, шум,
постоянное напряжение, Гаусс-форма, Лоренц-форма, экспоненциальная, хавер-синус
1
2
от 2 до 131072
250 МГц
250 МГц; 1 ГГц
14 бит
50 Ом
10 МГц
20 МГц
25 МГц
50 МГц
100 МГц
240 МГц
1 мГц или 12 разр.
± 1·10
-6
± 1·10
-6
количество каналов
AFG2021, AFG3011C, AFG3021C, AFG3051C, AFG3101C, AFG3251C
AFG3022C, AFG3052C, AFG3252C
количество точек формы сигнала
частота дискретизации
AFG2021, AFG3011C, AFG3021C
AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
разрядность АЦП
выходное сопротивление
диапазон частот синусоидального сигнала
AFG3011C
AFG2021
AFG3021C, AFG3022C
AFG3051C, AFG3052C
AFG3101C, AFG3102C
AFG3251C, AFG3252C
разрешение по частоте
пределы допускаемой относительной погрешности установки частоты
после заводской калибровки
относительный годовой дрейф частоты
диапазон установки амплитуды напряжения (п-п)
AFG2021, AFG3021C, AFG3022C, AFG3051C, AFG3052C
на нагрузку 50 Ом
на высокоомную нагрузку
AFG3011C
на нагрузку 50 Ом
на высокоомную нагрузку
от 50 мВ до 5 В
от 100 мВ до 10 В
0,1 мВ или 4 разряда
± (1·10
-2
·Ua + 1 мВ)
± (2·10
-2
·Ua + 2 мВ)
AFG3101C, AFG3102C
на нагрузку 50 Ом
на высокоомную нагрузку
AFG3251C, AFG3252C
на нагрузку 50 Ом
на высокоомную нагрузку
разрешение по напряжению
пределы допускаемой абсолютной погрешности установки амплитуды
напряжения Ua на частоте 1 кГц
все модели, кроме AFG3011C
AFG3011C
диапазон установки постоянного напряжения смещения Uo
AFG2021, AFG3021C, AFG3022C,
AFG3051C, AFG3052C, AFG3101C, AFG3102C
на нагрузку 50 Ом
на высокоомную нагрузку
± 5 В
± 10 В
AFG3011C
на нагрузку 50 Ом ± 10 В
на высокоомную нагрузку ± 20 В
лист № 4
всего листов 7
AFG3011C
± (1·10
-2
· Uo + 5 мВ
+ 5·10
-3
· Ua)
± (2·10
-2
· Uo + 10 мВ
+ 1·10
-2
· Ua)
– 70 дБн
1
– 60 дБн
± 2,5 В
± 5 В
1 мВ
AFG3251C, AFG3252C
на нагрузку 50 Ом
на высокоомную нагрузку
разрешение напряжения смещения
пределы допускаемой абсолютной погрешности установки
напряжения смещения
все модели, кроме AFG3011C
± 0,15 дБ
± 0,3 дБ
± 0,3 дБ
± 0,3 дБ
± 0,5 дБ
± 0,3 дБ
± 0,5 дБ
± 0,3 дБ
± 0,5 дБ
± 0,3 дБ
± 0,5 дБ
± 1,0 дБ
± 2,0 дБ
– 60 дБн
– 55 дБн
– 50 дБн
– 45 дБн
– 50 дБн
– 40 дБн
– 40 дБн
– 40 дБн
– 37 дБн
– 37 дБн
– 30 дБн
неравномерность амплитудно-частотной характеристики относительно
уровня 1 В п-п на частоте 1 кГц
все модели на частотах от 1 кГц до 5 МГц
AFG2021 на частотах от 5 до 20 МГц
AFG3011C на частотах от 5 до 10 МГц
AFG3021C, AFG3022C на частотах от 5 до 20 МГц
AFG3021C, AFG3022C на частотах от 20 до 25 МГц
AFG3051C, AFG3052C на частотах от 5 до 45 МГц
AFG3051C, AFG3052C на частотах от 45 до 50 МГц
AFG3101C, AFG3102C на частотах от 5 до 25 МГц
AFG3101C, AFG3102C на частотах от 25 до 100 МГц
AFG3251C, AFG3252C на частотах от 5 до 25 МГц
AFG3251C, AFG3252C на частотах от 25 до 100 МГц
AFG3251C, AFG3252C на частотах от 100 до 200 МГц
AFG3251C, AFG3252C на частотах от 200 до 240 МГц
уровень гармоник, не более
AFG2021, AFG302xC, AFG305xC на частотах от 10 Гц до 20 кГц
AFG3011C, AFG310xC, AFG325xC на частотах от 10 Гц до 20 кГц
AFG2021, AFG302xC, AFG305xC, AFG310xC, AFG325xC
на частотах от 20 кГц до 1 МГц
AFG3011C на частотах от 20 кГц до 1 МГц
AFG2021, AFG302xC на частотах от 1 до 10 МГц
AFG3011C на частотах от 1 до 10 МГц
AFG305xC, AFG310xC, AFG325xC на частотах от 1 до 5 МГц
AFG2021 на частотах от 10 до 20 МГц
AFG302xC на частотах от 10 до 25 МГц
AFG305xC на частотах от 5 до 50 МГц
AFG310xC на частотах от 5 до 100 МГц
AFG325xC на частотах от 5 до 25 МГц
AFG325xC на частотах от 25 до 240 МГц
уровень негармонических составляющих сигнала, не более
AFG2021, AFG3011C, AFG302xC, AFG305xC, AFG310xC
на частотах от 10 Гц до 1 МГц
AFG325xC на частотах от 10 Гц до 1 МГц
AFG2021 на частотах от 1 до 20 МГц
AFG3011C на частотах от 1 до 10 МГц
AFG302xC, AFG310xC на частотах от 1 до 25 МГц
– 60 дБн
– 50 дБн
– 50 дБн
– 50 дБн
– 50 дБн
Примечание 1 – обозначение «дБн» соответствует уровню сигнала относительно уровня на
центральной (несущей) частоте
лист № 5
всего листов 7
от 90 до 264 В
от 45 до 66 Гц
от 360 до 440 Гц
от 0 до + 50 °C
от – 30 до + 70 °C
– 50 дБн
– (50 дБн + 6 дБ/окт.)
2
– 47 дБн
– (47 дБн + 6 дБ/окт.)
2
0,2 %
50 нс
18 нс
9 нс
7 нс
5 нс
2,5 нс
BNC(f)
439 х 229 х 147
5,0 кг
AFG305xC на частотах от 1 до 50 МГц
AFG310xC на частотах от 25 до 100 МГц
AFG325xC на частотах от 1 до от 1 до 25 МГц
AFG325xC на частотах от 25 до 240 МГц
коэффициент нелинейных искажений на частотах от 10 Гц до 20 кГц,
при уровне выходного напряжения 1 В п-п, не более
длительность фронта/спада сигнала прямоугольной формы, не более
AFG3011C
AFG2021
AFG3021C, AFG3022C
AFG3051C, AFG3052C
AFG3101C, AFG3102C
AFG3251C, AFG3252C
общие характеристики
тип выходных ВЧ соединителей
габаритные размеры (ширина х высота х глубина), мм
масса, не более
параметры питания
напряжение сети
частота сети
при напряжении сети от 90 до 264 В
при напряжении сети от 100 до 132 В
60 Вт
120 Вт
от 10 до 80 %
от 10 до 60 %
3000 м
потребляемая мощность, не более
AFG2021
все модели, кроме AFG2021
условия эксплуатации (группа 3 ГОСТ 22261-94)
рабочие условия применения
температура окружающей среды
относительная влажность воздуха, не более
при температуре от 0 до 40 °C
при температуре от 40 до 50 °C
предельная высота над уровнем моря
условия транспортирования и хранения
температура окружающей среды
относительная влажность воздуха, не более
при температуре от 0 до 40 °C
при температуре от 40 до 60 °C
предельная высота над уровнем моря
электромагнитная совместимость
безопасность
от 5 до 90 %
от 5 до 80 %
12000 м
ГОСТ Р 51522-99
ГОСТ Р 52319-2005
Примечание 2 – октава (удвоенная частота) по отношению к указанной начальной частоте интервала
Знак утверждения типа
Знак утверждения типа наносится заднюю панель корпуса генераторов сигналов
произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C,
AFG3101C, AFG3102C, AFG3251C, AFG3252C в виде наклейки, и на титульный лист
руководства по эксплуатации типографским способом.
лист № 6
всего листов 7
наименование и обозначение
кол-во
1 шт. по заказу
1 шт.
Комплектность средства измерений
по заказу
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
генератор сигналов произвольной формы
AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C,
AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
опция GL (интерфейсы GPIB, LAN)
кабель сетевой Euro (A1)
кабель интерфейсный USB
компакт-диск с руководством по программированию
компакт-диск с программой “Arb Express”
комплект документации на компакт-диске (на английском языке)
краткое руководство по эксплуатации (на русском языке)
AFG2021 071-2935-00; серия AFG3000C 071-1638-06
методика поверки МП РТ 1880-2013
1 шт.
Поверка
осуществляется по документу «МП РТ 1880-2013. Генераторы сигналов произвольной формы
AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C,
AFG3251C, AFG3252C. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-
Москва» 28.02.2013 г.
Средства поверки:
наименование и требования к
метрологическим характеристикам
рекомендуемые эталонные средства измерений
и метрологические характеристики
стандарт частоты
уровень сигнала 10 МГц от 0 до + 10 дБм;
относительная погрешность частоты
не более ± 1·10
-8
стандарт частоты рубидиевый SRS FS725
номинальный уровень сигнала «10 МГц» + 7 дБм
годовой дрейф частоты 10 МГц не более ± 1·10
-10
частотомер / анализатор спектра
внешняя синхронизация сигналом 10 MHz;
диапазон частот от 9 kHz до 20 GHz;
разрешение на частоте не хуже 0.001 Hz
анализатор параметров радиотехнических
трактов и сигналов портативный
Anritsu MS2038C
внешняя синхронизация сигналом 10 MHz;
диапазон частот от 9 kHz до 20 GHz;
разрешение по частоте не хуже 0.001 Hz
вольтметр постоянного и переменного
напряжения
относительная погрешность измерения
постоянного напряжения 2.5 В и 5 В
не более ± 0,1 %;
относительная погрешность измерения
переменного напряжения от 30 мВ до 3,5 В
скз на частоте 1 кГц не более ± 0,1 %,
относительная погрешность измерения
переменного напряжения 0,35 В скз на
частоте 100 кГц не более ± 0.2 %
мультиметр Agilent 3458A
относительная погрешность измерения
постоянного напряжения 2.5 В и 5 В
не более ± 0,002 %;
относительная погрешность измерения
переменного напряжения от 30 мВ до 3,5 В скз
на частоте 1 кГц не более ± 0,05 %,
относительная погрешность измерения
переменного напряжения 0,35 В скз на частоте
100 кГц (в режиме SYNC) не более ± 0,1 %
лист № 7
всего листов 7
осциллограф цифровой Tektronix TDS3054B
полоса пропускания 500 МГц;
относительная погрешность установки
напряжения смещения 500 мВ при коэффициенте
отклонения 10 мВ/дел не более ± 3,5 мВ;
относительная погрешность коэффициента
отклонения 10 мВ/дел не более ± 1.5 %
осциллограф
полоса пропускания не менее 500 МГц
относительная погрешность установки
напряжения смещения 500 мВ при
коэффициенте отклонения 10 мВ/дел
не более ± 5 мВ;
относительная погрешность коэффициента
отклонения 10 мВ/дел не более ± 3 %
измеритель нелинейных искажений
абсолютная погрешность измерения
коэффициента гармоник Кг [%] на частоте
20 кГц не более ± (0.1·Кг + 0.03 %)
измеритель нелинейных искажений
автоматический С6-11
абсолютная погрешность измерения
коэффициента гармоник Кг [%] сигнала
частотой 19.9 кГц на шкале 0.3 %
не более ± (0.05·Кг + 0.02 %)
Сведения о методиках (методах) измерений
Методы измерений изложены в документах «071-2935-00. Генераторы сигналов
произвольной формы AFG2021. Краткое руководство по эксплуатации», «071-1638-06.
Генераторы сигналов произвольной формы серии AFG3000. Краткое руководство по
эксплуатации».
Нормативные документы, устанавливающие требования к генераторам сигналов
произвольной формы AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C,
AFG3101C, AFG3102C, AFG3251C, AFG3252C
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай;
1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C,
тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3;
тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому______________ Ф.В. Булыгин
регулированию и метрологии
«______»______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14568-95 | Генераторы сигналов высокочастотные | Г4-176А, Г4-176А/1 | ГУП "Нижегородский завод им.М.В.Фрунзе", г.Нижний Новгород | 1 год | Перейти |
| 32620-06 | Генераторы сигналов сложной формы | AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 | Компания "Tektronix (China) Co., Ltd.", Китай | 1,5 года | Перейти |
| 32453-17 | Блоки питания и преобразования сигналов | БППС 4090 | ООО НПП "ЭЛЕМЕР", г.Москва | 3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С | Перейти |
| 12452-90 | Преобразователи многоканальные программируемые микропроцессорные импульсных сигналов | Е871 | ПО "Электроизмеритель", Беларусь, г.Витебск | 1 год | Перейти |
| 52101-12 | Преобразователи аналоговых сигналов измерительные универсальные | ИДЦ1 | ООО "ПО "ОВЕН", г.Москва | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
