Преобразователи температуры интеллектуальные с термопреобразователями сопротивления STT 3000 мод. STT25H (преобразователи) Pyromation (термопреобразователи), ГРСИ 53100-13

Смотреть ГРСИ
53099-13

Номер госреестра:

53100-13

Наименование СИ:

Преобразователи температуры интеллектуальные с термопреобразователями сопротивления

Обозначение типа:

STT 3000 мод. STT25H (преобразователи) Pyromation (термопреобразователи)

Производитель:

Компания "Honeywell Inc.", США

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 22 шт. с зав.№ ТТ-110; ТТ-120; ТТ-130; ТТ-140; ТТ-220; ТТ-310; ТТ-3120-1; 84107; ТТ-110-05; ТТ-120-08; ТТ-130-06; ТТ-140-04; ТТ-310-09; ТТ-320-10; ТТ-210; ТТ-210-03; ТТ-220-07; ТТ-320; ТТ-100; ТТ-150; ТТ-150-01; ТТ-150-02

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

лист1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры интеллектуальные серии STT 3000модели STT25H

с термопреобразователями сопротивления Pyromation

Назначение средства измерений

Преобразователи температуры интеллектуальные серии STT 3000 модели STT25H (далее —

преобразователи) с термопреобразователями сопротивления Pyromation (далее - ТС) предназна-

чены для измерения температуры жидкостей и газов и преобразования измеренного значения

температуры в линеаризованный аналоговый сигнал.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании сигнала ТС, в унифицирован-

ный выходной сигнал постоянного тока 4-20 мА, либо в сигнал 4-20 мА с наложенным на него

цифровым частотно модулированным сигналом в стандарте HART.

Принцип действия ТС (Pt 100 платина 100 Ом, α = 0,00385) основан на однозначной взаимосвя-

зи электрического сопротивления платины и температуры.

Сигнал с подключенного ТС поступает на вход преобразователя, где преобразуется с помощью

АЦП в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и

поступает на ЦАП, где происходит преобразование в унифицированный аналоговый сигнал по-

стоянного тока.

Преобразователи конструктивно выполнены в прочном пластиковом корпусе с размещенной

внутри электроникой и с расположенными на нем клеммами для подключения входных сигна-

лов, вывода выходных сигналов и питания. Параметры конфигурации преобразователя хранятся в

его энергонезависимой памяти. Преобразователь помещен в защитный ударопрочный корпус с

закручивающейся крышкой, к которому подключен ТС в защитной оболочке из нержавеющей

стали.

Маркировка взрывозащиты: ExiallCT4…T6X; 1ExdllCT5…T6.

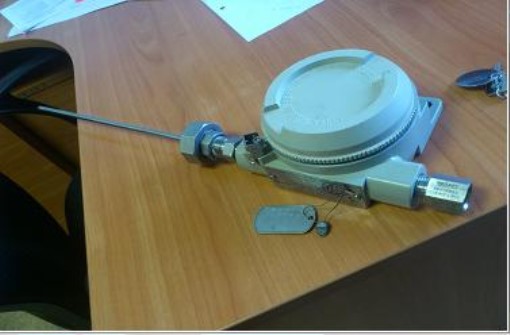

рис. 1 Вид преобразователей с ТС

Программноеобеспечение

Прибор функционирует под управлением встроенного специального программного обеспече-

ния, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет

функции сбора, передачи, обработки, хранения и представления измерительной информации

посредством HART -коммуникатора.

Приложение к свидетельству № 50291

об утверждении типа средств измерений

лист2

всего листов 3

Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

Алгоритм вычис-

ления цифрового

идентификатора

ПО

НаименованиеИдентификаци-Номер версии

программногоонное наимено-(идентификаци-

обеспечениявание про-онный номер)

граммного обес-ПО

печения

ПО модели17

STT25H

Цифровой иден-

тификатор ПО

(контрольная

сумма исполняе-

мого кода)

не доступен

Степень защиты программного обеспечения от преднамеренных или непреднамерен-

ных изменений, соответствует уровню «А» по МИ3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических ха-

рактеристик.

± 0,2

± 0,05

142 × 120 × 70

1,8

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2.

Значение характеристики

от 0 до 100

100

АА (в соответствии с ГОСТ 6651-09)

24 ± 4

(5÷10) ± 0,3

30÷73

от минус 10 до 50

от 10 до 55

Наименование характеристики

Диапазон измеряемой температуры, °С

Номинальное сопротивление ТС при 0 °С, Ом

Класс допуска ТС

Пределы допускаемой основной абсолютной по-

грешности преобразователя с ТС, °С

Пределы допускаемой дополнительной погрешности

измерений при изменении температуры окр. среды

на 10 °С при отклонении от 23 ± 2 °C, %

Напряжение питания постоянный ток, В

Габаритные размеры, мм

Диаметр монтажной части ТС, мм, не более

Длина монтажной части ТС, мм, не более

Преобразователя в защитном корпусе

(Д ×Ш × В ), мм, не более

Масса преобразователя в защитном корпусе с ТС, кг,

не более

Условия эксплуатации преобразователя

- температура окружающего воздуха, ° С

- относительная влажность, %

Условия транспортирования и хранения

- температура окружающего воздуха, ° С

- относительная влажность, %

Срок службы, лет

от минус 40 до 85

до 95 без конденсации влаги

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной

документации типо-

графическим способом и на корпус преобразователя в виде наклейки.

Комплектность средства измерений

Преобразователь STT 3000 модели STT25H с ТС

Руководство по эксплуатации

Методика поверки МП 2411- 0083 - 2012

1 шт.

1 экз. на 20 приборов

1 экз.

лист3

всего листов 3

Поверка

осуществляется по МП 2411- 0083 - 2012 «Преобразователи температуры интеллектуальные се-

рии STT 3000 модели STT25H с термопреобразователями сопротивления Pyromation. Методика

поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» вдекабре 2012 г.

Основное поверочное оборудование:

- Калибратор температуры Jofra ATC-156B, погрешность измерения температуры ±0,04 °С, ста-

бильность ±0,01 °С, погрешность измерения входного токового сигнала ±(0,01% от показания

+0,015% от верхнего предела диапазона).

Сведения о методиках (методах) измерений

Методы измерения изложены в руководстве по эксплуатации «Преобразователи температуры

интеллектуальные серии STT3000. Модели STT25D, STT25М, STT25H, STT25S, STT25Т».

Нормативные и технические документы, устанавливающие требования к преобразовате-

лям температуры интеллектуальным серии STT 3000 модели STT25H с термопреобразо-

вателями сопротивления Pyromation

1. ГОСТ8.558- 2009 «ГСИ. Государственнаяповерочнаясхемадлясредств измеренийтемпературы». 2.

ГОСТ 6651 – 2009 «Государственная система обеспечения единства измерений. Термопреоб-

разователи сопротивления из платины, меди и никеля. Общие технические требования и мето-

ды испытаний».

3. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие техниче-

ские условия.

4. Техническая документация компании «Honeywell Inc.», США.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

выполнение работ по оценке соответствия промышленной продукции и продукции других ви-

дов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям.

Изготовитель

компания «Honeywell Inc.», США

Trial: Honeywell 2500 W. Union Hills Dr., Phoenix, AZ 85027, телефон(602) 313-5000;

Заявитель

ЗАО «ВАНКОРНЕФТЬ»,

Адрес:663230, с. Туруханск, ул. Шадрина А.Е., 20

Телефон(391) 2745600/699, Факс: (391) 2745645

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10,

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-

01-14, Е-mail:

info@vniim.ru

http://www.vniim.ru

Заместитель Руководителя Федерального агентства

по техническому регулированию и метрологииФ.В. Булыгин

М.п.«___» _________2013 г.
