Измерители напряжения и сопротивления ИНС-10.1, ГРСИ 53097-13

Смотреть ГРСИ
53096-13

Номер госреестра:

53097-13

Наименование СИ:

Измерители напряжения и сопротивления

Обозначение типа:

ИНС-10.1

Производитель:

ООО "Компьютерные информационные технологии" (КИТ), г.С.-Петербург

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

02.04.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50288

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители напряжения и сопротивления ИНС-10.1

Назначение средства измерений

Измерители напряжения и сопротивления ИНС-10.1 предназначены для измерения на-

пряжения переменного тока станционных рельсовых цепей частотой 75 Гц, 50 Гц, 25 Гц, на-

пряжения постоянного тока, сопротивления изоляции между токоведущими линиями и землёй, а

также сдвигов фаз напряжений в каналах относительно фазы напряжения, поданного на один-

надцатый (опорный) канал и использования в автоматизированных системах диспетчерского

контроля на железнодорожном транспорте.

Описание средства измерений

Принцип работы измерителей напряжения и сопротивления ИНС-10.1 (далее -

ИНС-10.1) заключается в преобразовании входного аналогового сигнала с помощью АЦП, по-

следующей математической обработкой измеренных величин в зависимости от алгоритма расчета

измеряемого параметра и передачи его на персональный компьютер по интерфейсу RS-485.

ИНС-10.1 изготовлены в металлическом корпусе. На основании корпуса размещены два

блочных разъёма ХР1 и ХР2 типа РП14/30 (штыри) с направляющими. Разъёмы предназначены

для подключения к контролируемым цепям, интерфейсным линиям и внешнему источнику пита-

ния. ИНС имеет 11 измерительных каналов.

ИНС-10.1 крепится при помощи установочной панели с розетками РП14/30 (гнезда) на

свободных местах релейного статива.

Подключение измерительных входов ИНС-10.1 к контролируемым цепям осуществляется

через защитные резисторы с суммарным номинальным сопротивлением в каждом канале

102,2 кОм ± 1 % и рассеиваемой мощностью 2 Вт.

Конструкция ИНС-10.1 выполнена таким образом, что доступ к внутренним частям воз-

можен только при нарушении этикеток, наклеенных на боковые и лицевую поверхности корпу-са

прибора.

Общий вид ИНС-10.1 показан на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) приборов встроено в защищённую от записи память мик-

роконтроллера, что исключает возможность его несанкционированной настройки и вмешатель-

ства, приводящим к искажению результатов измерений. Метрологические характеристики при-

боров с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность

приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погреш-

ности. Идентификационные данные программного обеспечения измерителей напряжения и со-

противления ИНС-10.1 представлены в таблице 1.

Модификация

прибора

Идентификационное

наименование ПО

Таблица 1 – Идентификационные данные встроенного ПО приборов.

НомерЦифровой

версии идентификатор

ПОПО

Алгоритм вычис-

ления цифрового

идентификатора

ПО

ИНС-10.1

RW_Measure_PIC32

V1.02F8CFC5AB

CRC32

Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных

изменений «А» по МИ 3286-2010.

Лист № 2

Всего листов 5

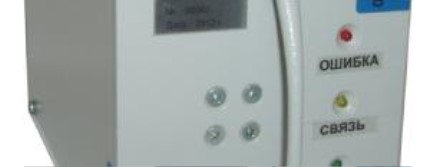

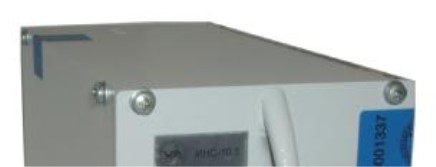

Рисунок 1 – Фотография общего вида измерителей напряжения и сопротивления ИНС-10.1

Метрологические и технические характеристики

Таблица 2 – Метрологические характеристики измерителей напряжения и сопротивления

ИНС-10.1

Измеряемая величина

Диапазон (предел) измере-

ния

Пределы допускаемой основ-

ной относительной (абсолют-

ной) погрешности измерения

Напряжение переменного тока

Напряжение постоянного тока

Угол фазового сдвига

Сопротивление изоляции

от 1,5 В до 70 В

от 0

до 360

от 0,05 до 0,3 МОм

от 0,3 до 150 МОм

от 150 до 500 МОм

± 2 %

± 1,0

15,0 %

5,0 %

10,0 %

Примечания:

1. Пределы допускаемой дополнительной погрешности, вызванной изменением темпера-

туры окружающего воздуха относительно нормальных условий применения составля-

ют величину

0,2 основной погрешности на каждые 10

С;

2. Диапазон частот измерения напряжения переменного тока от 10 Гц до 100 Гц.

Лист № 3

Всего листов 5

Таблица 3 - Технические характеристики измерителей напряжения и сопротивления ИНС-10.1

Параметр

Значение

Напряжение питания переменного тока частотой

50 Гц

220 В ± 10 %

Потребляемая мощность, Вт, не более

Масса, кг, не более

Габаритные размеры, мм, не более

3,5

1,5

230 x 110 x 86

Количество измерительных каналов

Входное сопротивление измерительных каналов

кОм, не менее

600

Нормальные условия применения:

Температура окружающего воздуха, °C

Относительная влажность воздуха, %

Атмосферное давление, кПа

20 ± 5;

от 30 до 80;

от 84,0 до 106

Рабочие условия применения:

Температура окружающего воздуха, °C

Относительная влажность воздуха при 20

С, %

Атмосферное давление, кПа

от 0 до 50

от 30 до 80;

от 70,0 до 106,7

Климатическое исполнение по ГОСТ 15150-69

Средняя наработка на отказ, ч

Средний срок службы, лет

УХЛ4

40000

Знак утверждения типа

Знак утверждения типа наносится на шильду, находящуюся на лицевой панели измери-

телей напряжения и сопротивления ИНС-10.1 и на эксплуатационную документацию типограф-

ским способом.

Комплектность средства измерений

Комплект поставки измерителей напряжения и сопротивления ИНС-10.1 указан в

таблице 4

1 шт.

20 шт.

АФЦТ. 467444.003РЭ

* экз.

Таблица 4

Наименование

Измерители напряжений и сопротивления ИНС-10.1.

Обозначение

АФЦТ. 467444.003

Количество

1 шт.

Установочная панель с розетками РП14/30

Защитные резисторы

С2-29В 2Вт 51,1кОм ±1%

1,0 А

Руководство по эксплуатации

Методика поверкиМП 365/447-2012* экз.

Паспорт АФЦТ. 467444.003ПС1 шт.

Внутренняя (индивидуальная) упаковка. -1 шт.

Примечание

* - Количество экземпляров на партию ИНС-10.1 устанавливается по соглашению с заказчиком,

но не более одного на партию в количестве менее или равном 10 шт.

Лист № 4

Всего листов 5

Поверка

осуществляется по документу «ГСИ. Измерители напряжения и сопротивления ИНС-10.1. Ме-

тодика поверки. МП 365/447-2012», утвержденному ФБУ «Ростест-Москва» в октябре 2012 г.

Перечень основных средств, применяемых при поверке, указан в таблице 5.

Таблица 8 – Основные средства, применяемые при поверке

Тип прибора

Наименование

величины

Предел (диапазон)

воспроизведения

200 В

(0,1·10

-2

·U + 0,01·10

·Uп)

Калибратор

универсальный

Н4-11

Напряжение

переменного

тока

Калибратор пе-

ременного тока

Ресурс-К2

Угл фазового

сдвига

минус 180 до 180

0,03

КТ 0,02

Пределы допускаемой

абсолютной погрешности

(класс точности)

Напряжение

постоянного

тока

10 Гц – 20 Гц

150 В20 Гц – 40 Гц

40 Гц – 1,2 кГц

(0,3·10

-2

·U + 0,02·10

·Uп)

(0,2

-2

·U + 0,02·10

·Uп)

(0,1

-2

·U + 0,02·10

·Uп)

тивления

от 10 Ом до 10 Ом

тивления

от 10 Ом до 10 Ом

Магазин сопро-

Электрическое

40108

сопротивление

Магазин сопро-

Эл

ктрич

ес

40102

сопротивление

Примечания:

1. U – значение воспроизводимого напряжения.

2. Uп – предельное значение воспроизводимого напряжения.

Сведения о методиках (методах) измерений

Методы измерений с помощью измерителей напряжения и сопротивления ИНС-10.1 ука-

заны в документе: АФЦТ. 467444.003РЭ «Измерители напряжения и сопротивления ИНС-10.1.

Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям

напряжения и сопротивления ИНС-10.1

1) ТУ 3185-001-39499777-2012 «Измерители напряжения и сопротивления ИНС-10.1.

Технические условия»;

2) ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Об-

щие технические условия»;

3) ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная повероч-

ная схема для средств измерений электрического сопротивления»;

4) МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электри-

ческого напряжения до 1000 В в диапазоне частот 1

-2

Гц».

Лист № 5

Всего листов 5

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции других

видов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям.

Изготовитель

ООО «Компьютерные информационные технологии» (ООО «КИТ»)

Юридический адрес: 199178, г. Санкт-Петербург, Малый пр. В.О., д.57, корп.4, лит.Ж,

пом.10Н.

Почтовый адрес: 197110 Санкт-Петербург, ул. Б.Зеленина, д.8, корп.2, литер А.

e-mail:

kit@apkdk.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,

метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»).

Аттестат аккредитации № 30010-10 от 15.03.2010 года.

117418, г. Москва, Нахимовский проспект, д.31

Тел. (495) 544; 00; 00;

http://www.rostest.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии________________Ф.В. Булыгин

М.п.«____»_____________2013 г.
