Номер госреестра:
53044-13
Наименование СИ:
Установки измерительные
Обозначение типа:
СВС
Производитель:
ООО "Харьковэнергоприбор", Украина, г.Харьков
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к
cвидетельству
№
50230
об утверждении
типа
средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные СВС
Назначение средства измерений
Установки измерительные СВС (далее – установки, СВС) предназначены для
воспроизведения и измерения напряжения переменного тока, а также для измерения тока утечки
при проведении приемо-сдаточных и эксплуатационных электрических испытаний средств
защиты, используемых в электроустановках.
Описание средства измерений
Принцип действия установки основан на преобразовании напряжения переменного тока
повышающим трансформатором в высокое испытательное напряжение переменного тока.
Установки включают в себя следующие элементы:
-
блок управления;
-
испытательная ванна;
-
блок высоковольтный;
-
высоковольтные провода;
-
измерительный, сигнальный, сетевой кабели;
-
кабель присоединения высоковольтного блока.
Установки измерительные СВС имеют несколько модификаций (СВС-50М, СВС-100М,
СВС-50Ц, СВС-100Ц), отличающихся диапазоном воспроизведения напряжения переменного
тока.
Программное обеспечение
Установки имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения
нормального функционирования установки, управления интерфейсом и т.д. Оно реализовано
аппаратно и является метрологически значимым.
Внешнее ПО устанавливаемое на персональный компьютер, позволяет калибровать
СВС-50М и СВС-100М и является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений – «С» в
соответствии МИ 3286-2010.
Идентификационные данные метрологически значимого программного обеспечения
устройств представлены в таблице 1.
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
CVC50M.exe
1.0
048472518294cd9004e
db67a85280047
md5
Plata_Indikacii_
22_11_11.hex
1.0
334e213ba03f408d2a5
13debabda4ae2
md5
Таблица 1 – Характеристики программного обеспечения (ПО)
Алгоритм
вычисления
цифрового
идентификатор
а ПО
Внешнее для
СВС-50М
СВС-100М
Встроенное для
СВС-50М,
СВС-100М
лист № 2
всего листов 6
Наименование
ПО
Идентифика-
ционное
наименование
ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
SVSX_CNTRL
_22_11_11.hex
1.0
9871932d7980a01e032
f8f208fb3e81f
md5
SVS100_ver_3.
hex
3.0
224d9e1f3f02cb17814f
8e6743c2487f *
md5
Plata_Dvigatela.
hex
1.0
1cac3d17f1cea91b39c1
7e7e1c201cad
md5
Plata_Izmereniy
.hex
1.0
f97d5de455dc0e90dc3
00324662e73cc
md5
Алгоритм
вычисления
цифрового
идентификатор
а ПО
Встроенное для
СВС-50М,
СВС-100М
Встроенное для
СВС-50Ц,
СВС-100Ц
Встроенное для
СВС-50Ц,
СВС-100Ц
Встроенное для
СВС-50Ц,
СВС-100Ц

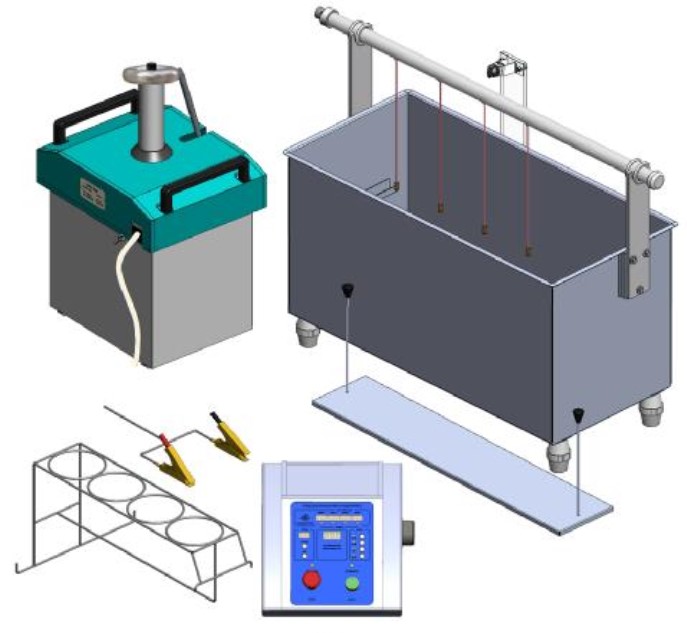

Рисунок 1 – Внешний вид и схема пломбирования СВС-50М, СВС-100М
Внешний вид и схемы пломбирования установок представлены на рисунках 1, 2.
Место пломбирования
лист № 3
всего листов 6

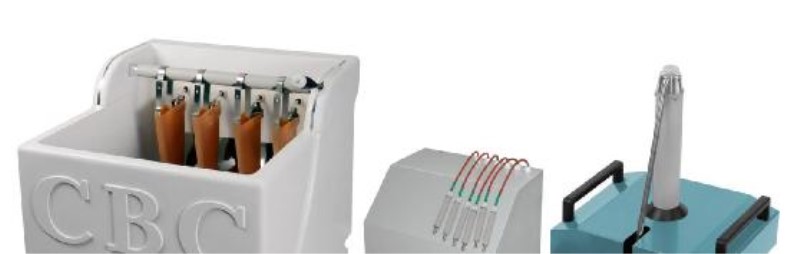

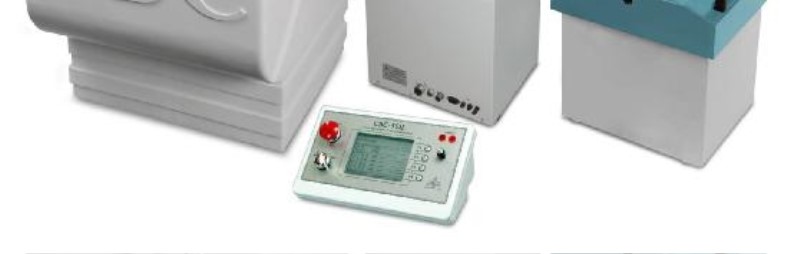

Рисунок 2 – Внешний вид и схема пломбирования СВС-50Ц, СВС-100Ц
Метрологические и технические характеристики
Основные метрологические и технические характеристики, а также размер и масса СВС
приведены в таблицах 2,3 соответственно.
от 0,01
до 0,1
от 5 до 50
&fraq34;
от 10 до 50
&fraq34;
от 10 до 100
±3
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Модификации
СВС-50МСВС-100МСВС-50ЦСВС-100Ц
Диапазон измерения действующего
значения напряжения переменного
тока в режиме «100 В», кВ
Диапазон измерения действующего
значения напряжения переменного
тока в режиме «3 кВ», кВ
от 0,3 до 3от 0,3 до 3
&fraq34;&fraq34;
Диапазон измерения действующего
значения напряжения переменногоот 1,5 до 15от 1 до 15
тока в режиме «15 кВ», кВ
&fraq34;
от 10 до 100
Диапазон измерения действующего
значения напряжения переменного
тока в режиме «50 кВ», кВ
Диапазон измерения действующего
значения напряжения переменного
тока в режиме «100 кВ», кВ
Пределы допускаемой приведенной
погрешности измерения действующего
значения напряжения переменного
тока, %, не более
Место пломбирования
лист № 4
всего листов 6
от 0 до 10
±3
от 1,34 до 1,48
220 ± 22
от 10 до 35
80
Наименование характеристики
Модификации
СВС-50МСВС-100МСВС-50ЦСВС-100Ц
0,7
50 ± 1
Диапазон измерения силы
переменного тока (тока утечки), мА
Пределы допускаемой приведенной
погрешности измерения силы
переменного тока (тока утечки), %, не
более
Диапазон коэффициента амплитуды
испытательного напряжения
переменного тока
Потребляемая мощность, кВт, не более
Напряжение питающей сети
переменного тока, В
Частота питающей сети, Гц
Рабочие условия применения:
-
температура окружающего воздуха,
°С;
-
относительная влажность воздуха
при температуре плюс 25 °С, %, не
более
-
атмосферное давление, мм рт. ст.
Средний срок службы, лет, не менее
от 630 до 800
10
Модификация
Масса, кг,
не более
Таблица 3 – Размеры и масса СВС
Габаритные размеры
(длина×ширина×высота)
не более, мм
13,3
10
36,5
320×390×200
800×280×630
346×280×648
3
20
25
35
316×187×132
700×795×865
600×350×500
346×280×658
13,3
10
36,5
36,5
320×390×200
800×280×630
355×305×665
355×305×665
СВС-50М:
-
блок управления БУ
-
испытательная ванна
-
источник высокого напряжения БВИ-50М
СВС-50Ц:
-
блок управления БУ;
-
испытательная ванна;
-
блок измерительный;
-
источник высокого напряжения БВИ-50Ц
СВС-100М:
-
блок управления БУ
-
испытательная ванна
-
источник высокого напряжения БВИ-100М
-
источник высокого напряжения БВИ-100-2
СВС-100Ц:
-
блок управления БУ;
-
испытательная ванна;
-
блок измерительный;
-
источник высокого напряжения БВИ-100Ц
-
источник высокого напряжения БВИ-100-2
3
20
25
35
35
316×187×132
700×795×865
600×350×500
346×280×658
346×280×658
лист № 5
всего листов 6
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а
на переднюю панель установок методом трафаретной печати со слоем защитного покрытия.
Комплектность средства измерений
Таблица 4 – Комплект поставки СВС
Наименование изделияКол-во
№№
п/п
1
2
3
4
5
Установка измерительная СВС-50М (СВС-50Ц, СВС-100М, СВС-100Ц)1 шт.
Руководство по эксплуатации1 экз.
Паспорт1 экз.
Методика поверки1 экз.
Комплект проводов и кабелей1 шт.
Поверка
осуществляется в соответствии с документом МП 53044-13 «Установки измерительные
СВС.
Методика поверки», утвержденным ФГУП «ВНИИМС» в ноябре 2012 г.
Основные средства поверки и их основные метрологические характеристики приведены
в таблице 5.
Требуемые характеристики
Делитель напряжения
ДН-100э
Таблица 5 – Основные средства поверки и их основные метрологические характеристики
Наименование и тип
средства поверки
Измеритель
постоянных и
переменных
напряжений ИПН-2э
Мультиметр цифровой
APPA 106
Диапазон напряжения переменного тока от 2 кВ до 100 кВ, предел
основной относительной погрешности ± 0,5 %. Диапазон измерения
напряжения переменного тока от 2 кВ до 100 кВ, предел основной
относительной погрешности ± 0,5 %.
Диапазон напряжения переменного тока от 2 В до 10 В, предел
основной относительной погрешности ± 0,5 %. Диапазон измерения
напряжения переменного тока от 2,8 В до 14,2 В, предел основной
относительной погрешности ± 0,5 %.
Диапазон силы переменного тока от 0,01 мА до 10 А, предел основной
абсолютной погрешности измерения составляет ± (1,0 % + 5 е.м.р.)
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Установки
измерительные СВС. Руководство по эксплуатации».
Нормативныедокументы,устанавливающиетребованияустановкам
измерительным СВС
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Техническая документация фирмы-изготовителя.
лист № 6
всего листов 6
регулирования
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Харьковэнергоприбор»
(ООО «Харьковэнергоприбор»)
Адрес: Украина, 61002, г. Харьков, ул. Дарвина, 12, к. 2.
Телефон (+38 057) 755-17-71
Факс (+38 057) 393-10-69
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЭЛЕКТРОНПРИБОР»
(ООО «ЭЛЕКТРОНПРИБОР»), г. Москва.
Адрес: 141190, Россия, г. Фрязино, ул. Институтская, 21.
Тел./факс: (495) 258-91-11 (многоканальный)
E-mail:
Испытательный trial
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22516-02 | Преобразователи давления измерительные | EXD510/41A.291/000 | Фирма "Haenni & Co. Ltd.", Швейцария | 1 год | Перейти |
| 18982-99 | Установки для поверки газовых счетчиков | СИ-40 | ГУП "ГНПП "Сплав", г.Тула | 1 год | Перейти |
| 80340-20 | Комплексы тепловизионного контроля измерительные стационарные | DS-K, DS-M | Фирма "Hangzhou Hikvision Digital Technology Co., Ltd.", Китай | 1 год | Перейти |
| 78354-20 | Системы измерительные универсальные | УИС-АТ СПАН.441460.305 | АО "НПО "СПАРК", г.С.-Петербург | 1 год | Перейти |
| 24017-02 | Генераторы импульсов измерительные | TLA7PG2 с блоками TLA715, TLA721, TLA7XM | Фирма "Tektronix Inc.", США | 1,5 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
