Приложение к свидетельству № 50189
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТРИД
Назначение средства измерений
Преобразователи термоэлектрические
ТРИД
(далее по
тексту – термопреобразователи
или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрес-
сивных к материалу защитной арматуры или защитного чехла ТП.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте –
генерировании термоэлектродвижущей силы, возникающей из-за разности температур между
двумя соединениями различных металлов или сплавов, образующих часть одной и той же
цепи.
ТП состоят из одного или двух чувствительных элементов (ЧЭ) на основе
термоэлектродныхпроводовскерамическимиизоляторами(сизолированнымии
неизолированными рабочими спаями), помещенных в защитный чехол с различными видами
присоединения к объекту измерений, изготовленный из нержавеющей стали, жаростойких
сплавов и керамики, который соединен с металлической коммутационной головкой или
заканчивается кабельным выводом с удлинительными проводами. ЧЭ ТП изготавливаются со
следующими номинальными статическими характеристиками преобразования по ГОСТ Р
8.585-2001: К, J, T, N, E, R, S, B.
Термопреобразователи изготовляются следующих основных моделей: TП1 и TП2,
которые отличаются друг от друга конструктивным исполнением. Термопреобразователи мо-
дели ТП изготавливаются без защитной клеммной головки – с кабельным выводом, а ТП мо-
дели ТП2 изготавливаются в сборе с защитной головкой. Модели ТП имеют исполнения, раз-
личающиеся по типам НСХ используемых термопар, по кол-ву ЧЭ, а также по конструкции
монтажной части - по видам присоединения к объекту измерений, по материалу защитной ар-
матуры и защитного чехла, и по габаритным размерам монтажной части.
При измерении температуры при высоких давлениях и скоростях потока ТП использу-
ются в комплекте с дополнительными защитными гильзами, изготовленными из различных
материалов и сплавов.
Фотографии общего вида ТП приведены на рисунках 1 и 2:
Рис.1 ТП модели ТП1
Лист № 2
всего листов 4

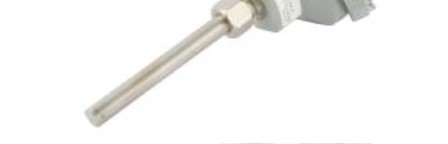

Рис.2 ТП модели ТП2
Метрологические и технические характеристики
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от
НСХ термопреобразователей в температурном эквиваленте в зависимости от класса допуска и
типа НСХ приведены в таблице 1:
Таблица 1
Класс
допуска
1
2
Условное обозна-
чение НСХ
К
3
1
J
2
1
2
T
3
1
2
N
3
1
2
E
3
1
R
2
Рабочийдиапазонизмеряемых
температур,
°
С
от минус 40 до плюс 375
св. плюс 375 до плюс 1000
от минус 40 до плюс 333
св. плюс 333 до плюс 1200
от минус 167 до плюс 40
от минус 200 до минус167
от минус 40 до плюс 375
св. плюс 375 до плюс 750
от минус 40 до плюс 333
св. плюс 333 до плюс 750
от минус 40 до плюс 125
св. плюс 125 до плюс 350
от минус 40 до плюс 133
св. плюс 133 до плюс 350
от минус 200 до минус 66
св. минус 66 до плюс 40
от минус 40 до плюс 375
св.плюс 375 до плюс 750
от минус 40 до плюс 333
св. плюс 333 до плюс 750
от минус 167 до плюс 40
от минус 200 до минус167
от минус 40 до плюс 375
св. плюс 375 до плюс 800
от минус 40 до плюс 333
св. плюс 333 до плюс 900
от минус 200 до минус 167
св. минус 167 до плюс 40
от 0 до плюс 1100
св. плюс 1100 до плюс 1600
от 0 до плюс 600
св. плюс 600 до плюс 1600
Пределыдопускаемыхотклонений
ТЭДСТПотНСХ,
°
С
±
1,5
±
0,004·t
±
2,5
±
0,0075·t
±
2,5
±
0,015·t
±
1,5
±
0,004·t
±
2,5
±
0,0075·t
±
0,5
±
0,004·t
±
1,0
±
0,0075·t
±
0,015· t
±1
±
1.5
±
0,004·t
±
2.5
±
0,0075·t
±
2,5
±
0,015·|t|
±
1,5
±
0,004·t
±
2,5
±
0,0075·t
±
2,5
±
0,015·|t|
±
1,0
±
[1+0,003·(t-1100)]
±
1,5
±
0,0025·t
Лист № 3
всего листов 4
Класс
допуска
1
Условное обозна-
чение НСХ
S
2
B
2
3
Рабочийдиапазонизмеряемых
температур,
°
С
от 0 до плюс 1100
св. плюс 1100 до плюс 1600
от 0 до плюс 600
св. плюс 600 до плюс 1600
от плюс 600 до плюс 1700
от плюс 600 до плюс 800
св. плюс 800 до плюс 1700
Пределыдопускаемыхотклонений
ТЭДСТПотНСХ,
°
С
±
1,5
±
[1+0,003·(t-1100)]
±
1,5
±
0,0025·t
±
0,0025·t
±
4
±
0,005·t
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и
металлической частью защитной арматуры при температуре (25±10) °С и относительной
влажности от 30 до 80 % должно быть не менее, МОм: ……………………………………..100
Диаметр термоэлектродов термопар находится в пределах: от 0,07 до 0,8 мм – для тер-
моэлектродов из благородных металлов и от 0,1 до 3,2 мм – для термоэлектродов из неблаго-
родных металлов.
Диаметр защитной арматуры, мм: ……………………………………………4; 6; 8; 10; 20
Длина монтажной части ТП, мм: ………………………………………………от 5 до 2000
Масса, кг: ………………………………………………………………………..от 0,05 до 5
Рабочая температура окружающей среды (при эксплуатации), °С: от минус 50 до плюс
85 (до плюс 200 - для модели ТП1).
Средняя наработка до отказа, ч, не менее: 45000 (для ТП с НСХ типов K, J, T, N, E);
6000 (для ТП с НСХ типов R, S, B).
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта на ТП (в правом верхнем
углу) типографским способом, а также на шильдик (табличку), прикрепленный к ТП.
Комплектность
Термопреобразователь (модель и исполнение - в соответствии с заказом) – 1 шт.
Паспорт – 1 экз.
По дополнительному заказу: защитная гильза.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной
погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части
менее 250 мм).
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до
плюс 1200 °С;
- эталонные 2, 3-го разрядов ТП
типа ПРО в диапазоне температур от
плюс 600 до
плюс 1800 °С;
- термометр сопротивления ЭТС-100
эталонный 3 разряда с погрешностью по ГОСТ
8.558-93 в диапазоне температуры от минус 196 до плюс 660 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ, где U
–измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое сопро-
тивление, Ом.
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс
50 до плюс 700 °С
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2
с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С;
Лист № 4
всего листов 4
-калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном вос-
производимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания за-
данной температуры ±(0,005…0,02) °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном темпера-
тур от плюс 300 до плюс 1100 °С;
- вертикальная трубчатая печь сопротивления с
максимальной рабочей температурой
не менее 1800 °С.
Примечание: при поверке допускается применение других средств измерений и вспомога-
тельного оборудования, удовлетворяющих по точности и техническим характеристикам тре-
бованиям ГОСТ 8.338-2002.
Сведения о методиках (методах) измерений: отсутствуют.
Нормативные и технические документы, устанавливающие требования к преобразова-
телям термоэлектрическим ТРИД
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. ГОСТ
Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преоб-
разования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ТУ 4211-011-60694339-2011 Преобразователи термоэлектрические ТРИД. Технические
условия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части
менее 250 мм. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
ТП могут применяться в системах контроля и регулирования температуры в различных
отраслях промышленности.
Изготовитель
Общество с ограниченной ответственностью (ООО) «Вектор-ПМ»
Адрес: РФ, 617471, Пермский край, г. Кунгур, ул. Свердлова, 29д-8
Тел.: (342) 211-47-14, факс: (342) 211-42-90
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
адрес в Интернет:
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«_____» ____________ 2013 г.
