Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50168

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микротвердомеры ZHVµ-M, ZHVµ-S, ZHVµ-A

Назначение средства измерений

Микротвердомеры ZHVµ-M, ZHVµ-S, ZHVµ-A (далее - микротвердомеры) предназна-

чены для измерений твердости металлов и сплавов по методу Виккерса при величине испыта-

тельной нагрузки от 0,09807 до 19,61 Н.

Описание средства измерений

Микротвердомеры представляют собой стационарные средства измерений статическо-

го действия. Они состоят из устройства приложения нагрузки, рабочего столика для размеще-

ния образцов и измерительного оптического блока.

Принцип действия микротвердомера основан на статическом вдавливании наконечника -

алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановлен-

ного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по

Виккерсу.

Окуляр на микротвердомерах имеет увеличение 10, подсветка осуществляется галоге-

новой лампой. Микротвердомеры поставляются с автоматической револьверной головкой, на

которую могут быть одновременно установлены 2 наконечника и 4 объектива. В стандартной

поставке эти твердомеры поставляются с одним наконечником Виккерса и 2-мя объективами,

обеспечивающими общее увеличение 100 и 400. Различия между модификациями твердоме-

ров приведены в таблице 1.

Таблица 1

Микро-

твердомер

Тип производимыхИзмерительная системаРабочий столик

измерений

ZHVµ-M измерения с руч-

ным управлением

измерительная головка с руч- с ручным управлением

ным управлением

ZHVµ-Sполуавтоматиче-

ские измерения

с ручным управлением

ZHVµ-Aавтоматические

измерения

1.3 мегапиксельная USB каме-

ра, персональный компьютер

(ПК)

1.3 мегапиксельная USB каме-

ра, ПК

цифровойкоординатный

столик с управлением ПК

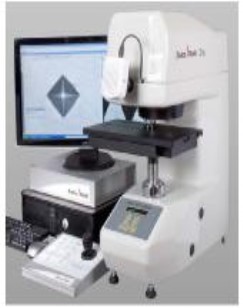

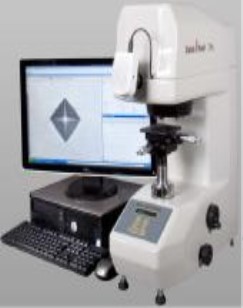

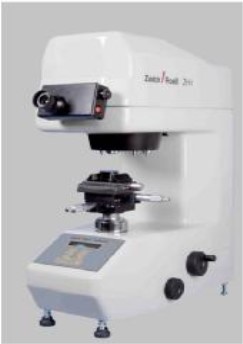

Внешний вид микротвердомеров приведён на рисунке 1.

ZHVµ-MZHVµ-SZHVµ-A

Рисунок 1 - Внешний вид микротвердомеров.

Лист № 2

всего листов 4

Места нанесения пломб и знака утверждения типа приведены на рисунке 2.

Рисунок 2 – Места расположения пломб и место нанесения знака утверждения типа.

Дополнительно по заказу могут быть поставлены объективы обеспечивающие общее

увеличение 25, 50, 200, 500, 1000.

Программное обеспечение

Микротвердомеры имеют встроенный микропроцессор. Микропроцессор микротвер-

домера позволяет задавать параметры измерительного цикла и автоматически вычисляет чис-ла

твёрдости на основе среднего измерений длины диагоналей отпечатка.

Встроенная ЖК панель микротвердомера ZHVµ-M предназначена для ввода информа-

ции, управления револьверной головкой и отображения результатов измерений. Функциони-

рование микротвердомера поддерживается встроенным программным обеспечением. Прямого

доступа к ПО нет.

Микротвердомеры ZHVµ-S и ZHVµ-A функционируют под управлением вынесенного

персонального компьютера с специальным ПО. Вынесенное программное обеспечение защи-

щено системой паролей.

Идентификационные признаки ПО приведены в таблице 2.

Таблица 2

Наименование ПО

Идентификаци-

онное наимено-

вание ПО

Цифровой иден-

тификатор ПО

(контрольная сум-

ма)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

Firmware ZHVµ

Встроенное ПО

(используется без ПК)

Специальное ПО

(используется с ПК)

Software

ZHµ.HD

Номер версии

(идентификаци-

онный номер)

ПО

Version 10-32D

и выше

6.0.033 и выше

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010 – А.

Метрологические и технические характеристики

Испытательные нагрузки, Н .......................................................0,09807; 0,2452; 0,4903; 0,9807;

......................................................................................................1,961; 2,942; 4,903; 9,807;19,61.

Диапазон измерений твердости, HV, шкала HV0,01………………………………от 50 до 150.

Диапазон измерений твердости, HV, шкала HV0,025............................................. от 50 до 450.

Диапазон измерений твердости, HV, шкалы HV0,05; HV0,1.................................. от 50 до 950.

Диапазон измерений твердости, HV, шкалы HV0,2; HV0,3; HV 0,5; HV1; HV2, от 50 до 1250.

Места рас-

положения

пломб

Место нане-

сения знака

утверждения

типа

Лист № 3

всего листов 4

Пределы допускаемой относительной погрешности нагрузок, %:

при испытательной нагрузке меньше или равно 1,961 Н.......................................... ±1,5;

при испытательной нагрузке больше 1,961 Н............................................................ ±1,0.

Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице

Таблица 2

Обозначе-

ние шкал

измерения

твёрдости

HV0.01

Диапазоны твёрдости, HV

100 ±50 200 300 400 500 600 800 1100

±50 ±50 ± 50 ±50 ±50 ±150 ±150

Пределы допускаемой абсолютной погрешности по шкалам, HV,(±)

HV0.0256

HV0.056

HV0.16

HV0.26

HV0.34

HV0.53

HV1; HV23

183044

16 27 40 55 68 85

14 24 36 50 64 80

12 21 32 45 60 75 110

10 18 28 40 54 70 110

10 15 24 30 42 49 90

8 12 16 25 30 35 60

Рабочие условия эксплуатации:

температура воздуха,

С.................................................................................. от 10 до 40;

относительная влажность воздуха, %............................................................. от 35 до 85.

Питание: напряжение, В.........................................................110±10 или 230±10;

частота, Гц............................................................................ от 50 до 60.

Рабочее пространство: по горизонтали, мм........................................................................... 150;

по вертикали, мм................................................................................150.

Габаритные размеры:

(длина

ширина

высота), мм, не более: ......................................................430 х240х560.

Масса, кг, не более.................................................................................................................... 30.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса микротвер-

домеров ZHVµ-M, ZHVµ-S, ZHVµ-A в виде наклеиваемой плёнки и на титульный лист ру-

ководства по эксплуатации ZHVµ-01РЭ типографским или иным способом.

Комплектность средства измерений

Комплект поставки включает:

микротвердомер ZHVµ-M ( ZHVµ-S, ZHVµ-A)..................................................... -1 шт.

( в зависимости от заказа)

наконечник с алмазной пирамидой Виккерса.......................................................... -1 шт.

круглый рабочий столик .......................................................................................... -1 шт.

коробка с принадлежностями................................................................................... -1 шт.

руководство по эксплуатации ZHVµ - 01РЭ .........................................................-1 экз.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по

Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Сведения о методиках (методах) измерений

Методики измерений приведены в документе «Микротвердомеры ZHVµ-M, ZHVµ-S,

ZHVµ-A. Руководство по эксплуатации. ZHVµ - 01РЭ».

Лист № 4

всего листов 4

Нормативные и технические документы, устанавливающие требования к микротвердо-

мерам ZHVµ-M, ZHVµ-S, ZHVµ-A

ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдо-

сти металлов и сплавов по шкалам Виккерса.

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

При выполнении работ по оценке соответствия промышленной продукции и продук-

ции других видов, а также иных объектов установленным законодательством РФ обязатель-

ным требованиям.

Изготовитель

Фирма «Indentec Hardness Testing Machines Limited», Великобритания.

Адрес: Lye Valley Industrial Estate, Bromley Street, Lye, Stourbridge, West

Midland, UK, DY9 8HX.

Тел/Факс: 00 44 (0) 1384 896949 / 00 44 (0) 1384 424470

Е-mail:

mail@indentec.demon.co.ru

Заявитель

Общество с ограниченной ответственностью «Цвик трейдинг - М».

Адрес: 125167, г. Москва, Ленинградский проспект, д.37А, корп. 14, стр.1.

Тел/Факс: +7(495) 783-88-12 / +7(495) 783-88-13

Испытательный центр

Государственный центр испытаний средств измерений Федерального государственного

унитарного предприятия «Всероссийский научно–исследовательский институт физико–

технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская обл., Солнечногорский р–н, городское посе-

ление Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская обл., Солнечногорский р–н, п/о Менделеево

Телефон: (495) 744–81–12, факс: (495) 744–81–12

E–mail:

office@vniiftri.ru

Аттестат аккредитации государственного центра испытаний средств измерений

№ 30002–08 от 04.12.2008, действителен до 01.11.2013 г.

Заместитель

Руководителя Федерального агентства

по техническому регулированию

и метрологии

М.п.

Ф.В. Булыгин

«____»_____________ 2013 г.
