Приложение к свидетельству № 50162
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961
Назначение средства измерений
Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961 (далее - регу-
ляторы) предназначены для измерений и измерительных преобразований аналоговых выход-
ных сигналов датчиков (силы и напряжения постоянного тока, сопротивления, сигналов тер-
мопар и термопреобразователей сопротивления), несущих информацию о параметрах техно-
логических процессов, а также выдачи управляющих воздействий для регулирования техно-
логических процессов.
Описание средства измерений
Регулятор выполнен в щитовом исполнении. На передней панели прибора располо-
жены:
- светодиодное четырехразрядное табло;
- линейная светодиодная шкала;
- светодиодные индикаторы режимов работы;
- клавиатура, с помощью которой выбираются режимы работы прибора и вводятся
значения устанавливаемых параметров.
На задней панели расположен клеммный блок с контактами питания 220 В, заземле-
ния, аналогового
входа, выхода сигнализации, силовых реле (-3Р), оптосимисторов (-1Р2С),
встроенного блока питания 24В (-БП), токового выхода (-Т), сетевого интерфейса RS-485 (-
RS485).
Принцип работы регулятора основан на измерении входного сигнала, его обработке
микроконтроллером и, в зависимости от выбранного алгоритма работы, формировании управ-
ляющего воздействия (в виде дискретных или аналоговых электрических сигналов) с помо-
щью выходных устройств:
·
реле сигнализации;
·
управляющие реле или оптосимисторы;
·
выходные сигналы силы постоянного тока (0-5) мА, (0-20) мА, (4-20) мА.
Количество и тип применяемых дискретных выходов, наличие токового выхода, ис-
точника питания подключаемых датчиков, тип интерфейса определяются модификацией ре-
гулятора и указываются при заказе.
Регулятор выполняет функции позиционного регулирования, ПИД регулирования (ис-
полнение - ПИД) или регулирования с программным заданием временного профиля (исполне-
ние - ПРОГ).

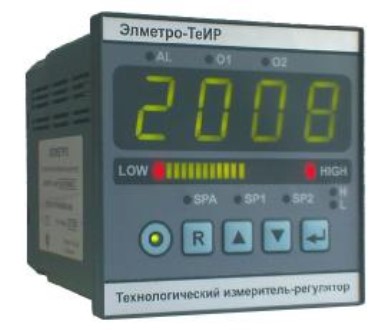

Фотографии общего вида регулятора представлены на рисунке 1.
Рисунок 1 – Фотографии общего вида регулятора
Лист № 2
всего листов 6
Наименование
ПО
TEIR_FW
2.10
6335
CRC16
Программное обеспечение
Встроенное программное обеспечение (ПО) регулятора имеет идентификационные
данные, приведенные в таблице 1.
Таблица 1 – Идентификационные данные встроенного ПО
Идентифика-
ционное на-
именование
ПО
Номер версии
(идентификаци-
онный номер)
ПО
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
ПО
Метрологическое
ПО регулятора
Информация о версии и контрольной сумме доступна в меню поверки регулятора.
В регуляторе отсутствует возможность внесения изменений (преднамеренных или не-
преднамеренных) в ПО измерительной части прибора посредством внешнего интерфейса или с
помощью меню прибора.
Внешнее ПО регулятора (поставляется на компакт диске) представляет собой про-
грамму конфигурирования регуляторов с ПК и не является метрологически значимым.
Защита регулятора от преднамеренного изменения ПО через внутренний интерфейс
(вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «С» по МИ 3286-2010.

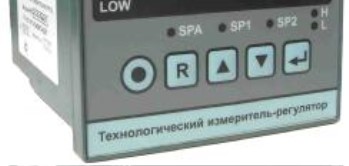

Схема и внешний вид пломбировки от несанкционированного доступа представлена
на рисунке 2.
Место размещения
защитной пломбы
Рисунок 2 – Схема и внешний вид пломбировки регулятора от
несанкционированного доступа.
Метрологические и технические характеристики
Функция
Диапазон
Единица
младшего
разряда
Пределы допускае-
мой основной по-
грешности в диапа-
зоне температур от
15 до 35 °С, ±
± (0 – 24) мА
0,01 мА
0,06%ИВ* + 8 мкА
10 мкА
Диапазоны измерений и пределы допускаемых основной и дополнительной погреш-
ностей измерения электрических сигналов приведены в таблице 2.
Таблица 2
Пределы допускаемой до-
полнительной абсолютной
погрешности на каждые
10 ºС в диапазоне темпера-
тур от -10 до 15 ºС и от 35
до 60 ºС, ±
Измерение силы по-
стоянного тока
Лист № 3
всего листов 6
Измерение напряже-
ния постоянного тока
± (0 – 110) мВ 0,1 мВ
± (0 – 1,1) В 1 мВ
0,06%ИВ* + 40 мкВ
0,06%ИВ* + 0,4 мВ
50 мкВ
0,5 мВ
Измерение
тивления
ному току
сопро-
постоян-0 – 325 Ом0,1 Ом0,06%ИВ* + 0,13 Ом0,16 Ом
Примечания
* ИВ – значение измеряемой величины.
Тип ТП
Диапазон,
°
С
Единица младшего
разряда индикации,
°
С
A-1 (ТВР)
A-2 (ТВР)
A-3 (ТВР)
J (ТЖК )
R (ТПП 13)
S (ТПП 10)
B (ТПР)
E (ТХКн)
N (ТНН)
K (ТХА)
M (ТМК)
L (ТХК)
0,1; 1**
Регулятор обеспечивает измерение выходных сигналов термопар (далее по тексту ТП)
c НСХ по ГОСТ Р 8.585 – 2001 с возможностью компенсации температуры "холодного спая".
Типы ТП, пределы допускаемой основной погрешности и диапазоны измерений выходных
сигналов термопар приведены в таблице 3.
Таблица 3
0 – 400
400 – 2200
0 – 300
300 – 1800
0 – 300
300 – 1800
-200 – 0
0 – 1000
-50 – 200
200 – 1768
-50 – 200
200 – 1700
500 – 1000
1000 – 1820
-200 – 0
0 – 1000
-200 – 0
0 – 1300
-200 – 0
0 – 1300
-200 – -100
-100 – 100
-200 – 0
0 – 800
Пределы допускаемой основной по-
грешности в диапазоне температур
от 15 до 35 °С, ±
°
С *
4,1-0,0038·T
1,7+0,0022·T
4,4-0,006·T
2,1+0,0017·T
4,1-0,005·T
2,1+0,0017·T
0,8-0,013·T
0,8+0,0005·T
9,6-0,026·Т
4,4
9-0,02·Т
5,1-0,0005·Т
11,7-0,007·Т
5,3-0,0006·Т
0,75-0,012·Т
0,75+0,0004·Т
1,5-0,02·Т
1,5+0,0003·Т
1-0,015·Т
1+0,0009·Т
-0,4-0,022·Т
1,3-0,005·Т
0,7-0,012·Т
0,7+0,0003·Т
Т (ТМК)
-200 – 01,1-0,016·T
0 – 400 1,1-0,0005·T
Примечания
Т – измеренное значение температуры;
* Погрешность указана без учета погрешности канала компенсации температуры холодного
спая. Пределы допускаемой абсолютной погрешности канала компенсации температуры хо-
лодного спая ±1°С (включая погрешность термокомпенсационного датчика);
** Зависит от текущей температуры
Регулятор обеспечивает измерение сигналов термопреобразователей сопротивления
(далее по тексту ТС) с НСХ по ГОСТ 6651-2009. Типы ТС, пределы допускаемой основной
погрешности и диапазоны измерений выходных сигналов ТС приведены в таблице 4.
Лист № 4
всего листов 6
Тип ТС
Диапазон,
°
С
Платиновые
(ТСП)
-200 – 600
-200 – 200
Медные
(ТСМ)
-50 – 200
0,1
Таблица 4
Единица
младшего
разряда ин-
дикатора,
°
С
50П (α =
0,00391
°С
-1
)
100П (α =
0,00391
°С
-1
)
Pt50 (α =
0,00385
°С
-1
)
Pt100 (α =
0,00385
°С
-1
)
50М (α =
0,00428
°С
-1
)
100М (α =
0,00428
°С
-1
)
Cu50 (α =
0,00426
°С
-1
)
Cu100 (α =
0,00426
°С
-1
)
Пределы допускаемой
основной погрешности в
диапазоне температур от
15 до 35°С, ±
°
С*
0,8+0,001·Т
0,5+0,0008·Т
0,8+0,001·Т
0,5+0,0008·Т
0,8+0,0005·Т
0,5+0,0005·Т
0,8+0,0006·Т
0,5+0,0006·Т
Примечания
Т – измеренное значение температуры
Выходной
диапазон, мА
0,06%·ТВ*+8 мкА
Не более предела основной по-
грешности
600
Пределы допускаемой дополнительной погрешности, вызванной изменением темпе-
ратуры окружающей среды, в диапазоне температур от минус 10 ºС до плюс 15 ºС и от 35 до
60 ºС не превышают пределов допускаемой основной погрешности на каждые 10 ºС при изме-
рении выходных сигналов ТП и ТС.
Регулятор в исполнении «Т» имеет изолированный активный аналоговый выход сиг-
налов силы постоянного тока по ГОСТ 26.011-80. Выходной диапазон выбирается программ-
но. Параметры выхода соответствуют таблице 5.
Таблица 5
Пределы допускаемой
основной погрешности в
диапазоне температур
от 15 до 35 °C, ±
Пределы допускаемой допол-
нительной погрешности на 10
°C вне диапазона температур от
15 до 35 °С
Максимальное
нагрузочное
сопротивление,
Ом
2500
0 – 5
0 – 20
4 – 20
Примечание
* ТВ — текущая величина генерируемого тока
Регулятор в исполнение «БП» имеет встроенный источник питания, предназначенный
для питания измерительных преобразователей на токовой петле.
Питание
регулятора осуществляется от сети переменного
однофазного тока напря-
жением 220 В ± 20% и частотой 50 Гц.
Мощность, потребляемая от сети 220 В, Вт, не более 10.
Температура окружающей среды, °Сот минус 10 до плюс 60.
По степени защиты от воздействия
пыли и
воды регулятор соответствует исполне-
нию: с фронтальной стороны IP54, с задней — IP20 по ГОСТ 14254.
Масса регулятора, кг, не более 0,5.
Габаритные размеры, мм96 х 96 х 130.
Средний срок службы, лет, не менее10.
Знак утверждения типа
наносится на эксплуатационную документацию (руководство по эксплуатации, паспорт) регу-
лятора типографским способом и на табличку боковой панели корпуса методом термотранс-
ферной печати.
Лист № 5
всего листов 6
Комплектность средства измерений
Комплект поставки регуляторов соответствует таблице 6
Таблица 6
Наименование
Измеритель-регулятор технологический
Набор для щитового крепления прибора
Паспорт ПС
Руководство по эксплуатации РЭ
Диск с ПО
Количество
1 шт.
1 компл.
1 экз.
1 экз.
1)
1шт.
1),2)
Примечания
1)
При поставке более 5 штук каждые 5 приборов комплектуются 1 экземпляром руководства
по эксплуатации (диском с ПО).
2)
Поставляется только в комплекте с регуляторами исполнений RS485.
Поверка
осуществляется в соответствии с разделом 3 "Методика поверки" документа «Измерители-
регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Руководство по эксплуатации.
3087.000 РЭ», согласованным с ГЦИ СИ ФГУП «ВНИИМС» 05.12.2012 г.
Перечень основного оборудования, применяемого для поверки регуляторов:
многофункциональный портативный калибратор МЕТРАН 510-ПКМ, пределы до-
пускаемой основной погрешности:
- в диапазоне от 0 до 24 мА ± (0,015%ИВ+1 мкА) - в режиме воспроизведений;
- в диапазоне от 0 до 20 мА ± (0,015%ИВ+1 мкА) - в режиме измерений;
- в диапазоне от 0 до 100 мВ ± (0,015%ИВ+5 мкВ) в режиме воспроизведений;
- в диапазоне от 0 до 1 В ± (0,015%ИВ+0,05 мВ) в режиме воспроизведений;
- в диапазоне от 0 до 400 Ом ± (0,015%ИВ+0,02 Ом) в режиме воспроизведений.
Кабельная термопара: тип К, класс допуска 2, НСХ по ГОСТ 8.585-01. С рабочей
длиной ≥ 700 мм, диаметр термоэлектродов 1...1,5 мм.
Термометр ТЛ-4: Диапазон измерения от 0 до 55 °С, с ценой деления ±0,1 °С.
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе 2 документа «Измерители-регуляторы техно-
логические ЭЛМЕТРО-ТеИР, Метран-961. Руководство по эксплуатации. 3087.000 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям-
регуляторам технологическим ЭЛМЕТРО-ТеИР, Метран-961
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин.
Общие технические условия.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Тер-
мопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термо-
преобразователи сопротивления из платины, меди и никеля. Общие технические требования и
методы испытаний.
ТУ 4211-017-99278829-2012 Измерители-регуляторы технологические ЭЛМЕТРО-
ТеИР, Метран-961. Технические условия.
Лист № 6
всего листов 6
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление производственного
контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к эксплуата-
ции опасного производственного объекта;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ООО «ЭлМетро Групп»,
454106, г.Челябинск, ул. Неглинная, д.21
Тел.(351) 793-8028
Факс (351) 742-6884
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы»
(ГЦИ СИ ФГУП «ВНИИМС»),
Аттестат аккредитации № 30004-08.
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
e-mail:
,
; http://
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
