Нивелиры оптико-механические с компенсатором Prexiso CL, ГРСИ 52979-13
Номер госреестра:
52979-13
Наименование СИ:
Нивелиры оптико-механические с компенсатором
Обозначение типа:
Prexiso CL
Производитель:
Фирма "Prexiso AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50159
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптико-механические с компенсатором Prexiso CL
Назначение средства измерений
Нивелиры оптико-механические с компенсатором Prexiso CL предназначены для из-
мерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание средства измерений
Нивелиры оптико-механические с компенсатором Prexiso CL - геодезические прибо-
ры, принцип действия которых основан на автоматической установке визирной оси в горизон-
тальное положение с помощью маятникового оптико-механического компенсатора.
Основными частями нивелиров оптико-механических с компенсатором Prexiso CL яв-
ляются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемны-
ми винтами и вертикальная осевая система. Нивелиры приводятся в рабочее положение подъ-
емными винтами по круглому установочному уровню. Контроль положения пузырька уровня
производится с помощью призмы, закрепленной на боковой панели нивелира. Встроенный
оптический прицел, горизонтальные наводящие винты с бесконечным ходом и винт фокуси-
ровки обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной
плоскости. Нивелиры оптико-механические с компенсатором Prexiso CL имеют горизонталь-
ный лимб для угловых измерений. Измерение углов выполняется по горизонтальной шкале,
расположенной под окуляром. Взятие отсчета по рейке выполняется визуально. Модификации
нивелиров оптико-механических с компенсатором Prexiso CL различаются значением увели-
чения зрительной трубы.
Пломбирование
крепёжных винтов корпуса нивелиров оптико-механических с ком-
пенсатором Prexiso CL не производится; ограничение доступа к узлам обеспечено конструк-
цией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

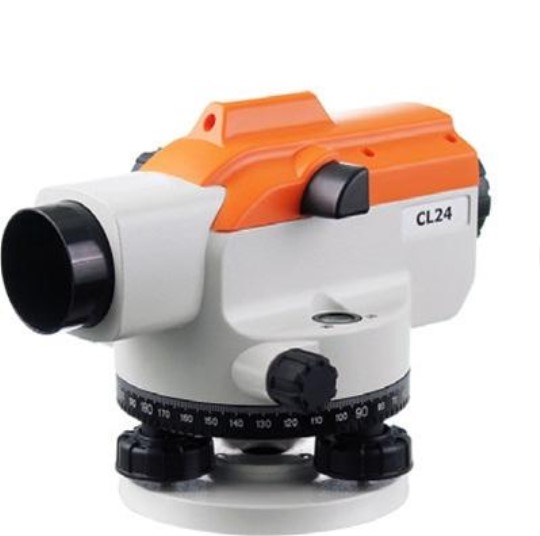

Общий вид нивелиров оптико-механических с компенсатором Prexiso CL.
Лист № 2
всего листов 3
Модель
Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
Prexiso
СL20 СL24 СL28 СL32
±2,5±2,5±2,0±2,0
Допустимая СКП измерения превышения на 1км двойного хода,
мм:
Диапазон измерений горизонтальных углов, …º:
Цена деления горизонтального лимба, …º:
360
1
Увеличение зрительной трубы, крат, не менее:
Диаметр входного зрачка зрительной трубы, мм, не менее:
20 24 28 32
36
1,1
1 12
10
±15
±0,5
±0,5
Наименьшее расстояние визирования, м, не более:
Угловое поле зрения зрительной трубы, …º …’, не менее:
Цена деления круглого установочного уровня, …’/ 2мм:
Диапазон работы компенсатора, …’, не менее:
Допустимая СКП установки линии визирования, …":
Систематическая погрешность компенсатора на 1’ наклона ни-
велира, …", не более:
Коэффициент нитяного дальномера
Значение постоянного слагаемого нитяного дальномера, м:
Диапазон рабочих температур, ºС:
Габаритные размеры, (Д х Ш х В), мм, не более:
Масса, кг, не более:
100
0
от -20 до +40
(200 x 135 x 154)
1,5
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус нивелиров оптико-механических с компенсатором Prexiso CL.
Комплектность средства измерений
Наименование
Нивелир оптико-механический с компенсатором
Набор инструментов для юстировки
Транспортировочный футляр
Руководство по эксплуатации
Методика поверки
Количество, ед.
1
1
1
1
1
Поверка
осуществляется по МП АПМ 41-12 «Нивелиры оптико-механические с компенсатором Prexiso
CL. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2013 г.
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Нивелиры оптико-механические с
компенсатором Prexiso CL. Руководство по эксплуатации».
Лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к нивелирам
оптико-механическим Prexiso CL
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «Prexiso AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление геодезической и картографической деятельности
Изготовитель
«Prexiso AG», Швейцария
Europastrasse 27, 8152 Glattbrugg
Тлф/факс.: +41 43 321 2521
E-mail:
Заявитель
ООО «НАВГЕОКОМ»
129626, г. Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445.
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
м. п.«____» ___________ 2013 г.
