Нивелиры лазерные ротационные Spectra Precision UL633, ГРСИ 52975-13
Номер госреестра:
52975-13
Наименование СИ:
Нивелиры лазерные ротационные
Обозначение типа:
Spectra Precision UL633
Производитель:
Фирма "Trimble Navigation Ltd.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50155
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Нивелиры лазерные ротационные Spectra Precision UL633
Назначение средства измерений
Нивелиры лазерные ротационные Spectra Precision UL633 предназначены для по-
строения (задания) горизонтальных и вертикальных лазерных плоскостей, измерения превы-
шений, задания проектного уклона при прокладке новых и определения уклона уже сущест-
вующих коммуникаций.
Описание средства измерений
Принцип действия нивелиров лазерных ротационных Spectra Precision UL633 заклю-
чается в создании непрерывной горизонтальной или вертикальной лазерной плоскости, отно-
сительно которой производятся измерения. Кроме того, нивелиры лазерные ротационные
Spectra Precision UL633 имеют возможность создания лазерного луча, направленного перпен-
дикулярно к задаваемой лазерной плоскости. Лазерный светодиод совмещён с вертикальной
осью нивелиров и с центром оси вращения полупрозрачной пентапризмы, через которую на-
ружу передаётся лазерный луч в прямом направлении и с поворотом на 90º. Видимая лазерная
плоскость образуется за счёт вращения пентапризмы, приводимой в движение электромото-
ром. Встроенный электронный компенсатор, автоматически устанавливает лазерную плос-
кость, в зависимости от положения нивелира, в вертикальное или горизонтальное положение.
Лазерный луч, идущий в прямом направлении, позволяет выносить в зенит точку стояния ни-
велира (вертикальный луч) или задаёт направление для прокладки коммуникаций с установ-
ленным проектом уклоном (горизонтальный луч).
Измерение превышений состоит в снятии отсчетов (проекции лазерной плоскости на
нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых
точках. Значение превышения вычисляется как разность отсчётов по рейкам.
Точное положение лазерной плоскости определяется приёмником лазерного излуче-
ния, который с помощью держателя может крепиться на нивелирную рейку и позволяет вы-
полнить фиксацию центра лазерного излучения по индикации на ЖК-экране и звуковому сиг-
налу.
Нивелиры лазерные ротационные Spectra Precision UL633 имеют режим сканирования
заданного сектора, что позволяет повысить контрастность лазерного луча при сильной осве-
щенности.
Конструкцией нивелиров лазерных ротационных Spectra Precision UL633 также пре-
дусмотрена возможность использования их в качестве так называемых трубных лазеров. Ла-
зерный луч, излучаемый лазерным светодиодом, передаётся наружу перпендикулярно основ-
ной лазерной плоскости, создаваемой вращением пентапризмы. При работе с нивелирами ла-
зерными
ротационными Spectra Precision UL633 в
данном режиме возможно использование
следующих автоматических функций: точное наведение на центр активной мишени в автома-
тическом режиме, слежение за центром активной мишени в автоматическом режиме, измере-
ние уклона при слежении за центром активной мишени в автоматическом режиме.
Нивелиры лазерные ротационные
Spectra
Precision UL633 представляют собой пла-
стиковый корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбо-
вые соединения для установки на геодезический штатив. Управление и выбор режима работы
осуществляется с помощью встроенной панели управления, объединяющей кнопочную кла-
виатуру и светодиодные индикаторы.
Пломбирование крепёжных винтов корпуса нивелиров лазерных ротационных Spectra
Precision UL633 не производится, ограничение доступа к узлам обеспечено конструкцией кре-
пёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внут-
ренние крепёжные винты залиты специальным пломбирующим лаком.
Лист № 2
всего листов 3

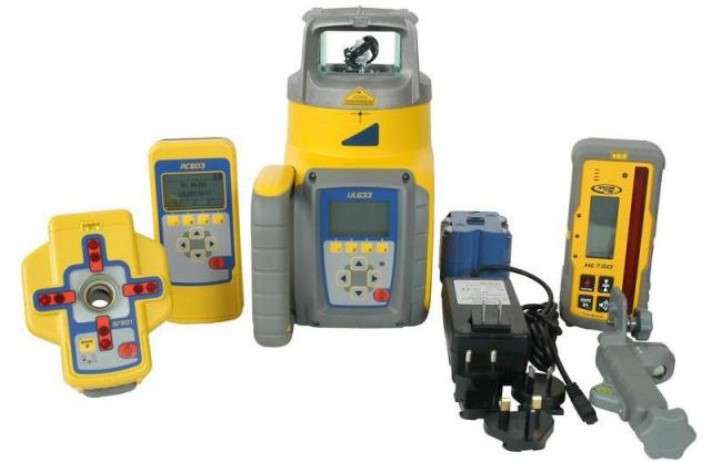

Фотография общего вида комплекта нивелиров лазерных ротационных Spectra Precision UL633
±1,0/10*
Значение характеристики
±0,5/10*
±25
Метрологические и технические характеристики
Наименование характеристики
СКП нивелирования, мм/м не более:
Диапазон задаваемых уклонов по осям X, Y, Z, %, не менее:
Пределы допускаемой абсолютной погрешности в режиме наклона
по осям X, Y, Z, мм/м, не более:
Диапазон (радиус) действия**, м, не менее:
Диапазон работы компенсатора (самонивелирования), …°, не менее:
Класс лазера:
Длина волны лазерного излучения, мкм:
Мощность лазерного излучения, мВт, не более:
Источник электропитания:
0 – 400***
±
14
3A/3R
0,650
5
4 х 1,5 В, батареи типа
D (LR20) / Аккумулятор
-20…+50
240 х 160 х 270
3,1
Диапазон рабочих температур, °C:
Габаритный размеры, Д х Ш х В, мм, не более:
Масса, кг, не более:
* - при температуре +21 °С, вдоль оси
** - при оптимальных атмосферных условиях
*** - с приемником лазерного излучения HL750
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус.
Комплектность средства измерений
Наименование
Нивелир
Количество, ед.
1
Приёмник лазерного излучения HL750 2*
Пульт дистанционного управления RC601 1
Транспортировочный кейс 1
Методика поверки 1
Лист № 3
всего листов 3
Количество, ед.
1
1
1
1
1
4
Наименование
Руководство по эксплуатации
Активная мишень SF601*
Крепление приёмника лазерного излучения на рейку*
Зарядное устройство*
Аккумуляторная батарея*
Батарея типа D*
* - в зависимости от комплектации
Поверка
осуществляется по документу МП АПМ 26-12 «Нивелиры лазерные ротационные Spectra
Precision UL633. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М»
05.02.2013 г.
Перечень основного оборудования, необходимого для поверки:
-
нивелир высокоточный типа Н-05, ГОСТ 10528-90;
- линейка измерительная металлическая, ПГ ±0,2мм, ГОСТ 427-75;
- рулетка измерительная металлическая, КТ3, ГОСТ 7502-98;
- квадрант оптический КО-60, ТУ 3-3.1387-82.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Нивелиры лазерные ротационные
Spectra Precision UL633. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам ла-
зерным ротационным Spectra Precision UL633
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. Техническая документация «Trimble Navigation Limited», США.
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений
– осуществление геодезической и картографической деятельности.
Изготовитель
«Trimble Navigation Limited», США
935 Stewart Drive, Sunnyvale, CA 94085, USA
Тел.: +1 408 481 8000; E-mail:
Заявитель
ООО «ГиС»
125363, Москва, ул. Новопоселковая, д.6, стр. 2
Тел./факс: +7 (495) 783-56-39; E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М». Аттестат аккредитации № 30070-07
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.
«» ______________ 2013 г.
