Преобразователи измерительные многоканальные беспроводные YTMX580, ГРСИ 52962-13
Номер госреестра:
52962-13
Наименование СИ:
Преобразователи измерительные многоканальные беспроводные
Обозначение типа:
YTMX580
Производитель:
Фирма "Yokogawa Electric Corporation", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50123
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2418 от 14.11.2017 г.)
Преобразователи измерительные многоканальные беспроводные YTMX580
Назначение средства измерений
Преобразователи измерительные многоканальные беспроводные YTMX580 (далее по
тексту – преобразователи) предназначены для измерения и преобразования сигналов,
поступающих по восьми независимым каналам от термопреобразователей сопротивления,
термоэлектрических преобразователей, омических устройств и милливольтовых устройств
постоянного тока, в цифровой сигнал для передачи в соответствии со стандартом беспроводной
передачи данных ISA 100.11а.
Описание средства измерений
Принцип работы преобразователей основан на преобразовании сигналов, поступающих
от термопреобразователей сопротивления, термоэлектрических преобразователей, омических
устройств, милливольтовых устройств постоянного тока, в цифровой сигнал для беспроводного
протокола обмена данными.
Преобразователь измерительный многоканальный беспроводной YTMX580 имеет
корпус с откидной дверцей, выполненный из алюминиевого сплава. В дверце имеется окно
индикатора для двух светодиодов состояния. Внутри корпуса располагаются электронные
платы: основная и RF модуля; блок элементов питания; выводы для внешних присоединений.
Снаружи расположен защитный кожух антенны. Антенна может иметь выносное или
интегральное исполнение.
Преобразователь работает от внутреннего блока двух сменных батарей, либо от
источника питания 24 В постоянного тока. Беспроводная связь с 128-битным шифрованием
обеспечиваетбезопасноеиспользование,атакжемониторингсостоянияустройств,
диагностику, регулировку параметров устройства и другие функции. Связь устанавливается в
соответствии со стандартом ISA 100.11а.
Фотография общего вида преобразователя приведена на рисунке 1, схема размещения
поверительных наклеек – на рисунке 2.
Пломбирование преобразователей не предусмотрено.

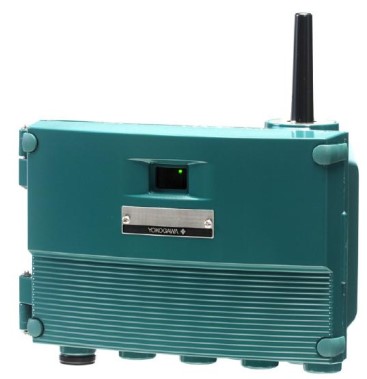

Рисунок - 1 Внешний вид преобразователей измерительных многоканальных беспроводных
YTMX580
Лист № 2
Всего листов 6
Рисунок 2 - Trial размещения знака поверки
Программное обеспечение
Метрологически значимым программным обеспечением (ПО) преобразователей является
только встроенное ПО.
Для преобразования сигналов, поступающих от термопреобразователей сопротивления,
термоэлектрических преобразователей, омических устройств, милливольтовых устройств
постоянного тока в сигнал для беспроводного протокола обмена данными используются
алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в
постоянной памяти измерительного преобразователя. Базовое программное обеспечение
устанавливается в энергонезависимую память преобразователей на заводе-изготовителе во
время производственного цикла. БПО недоступно пользователю и не подлежит изменению на
протяжении времени функционирования изделия, что соответствует уровню защиты «А».
Метрологические характеристики преобразователей оценены с учетом влияния на них БПО.
Идентификационные данные ПО представлены в таблице 1.
имеются)
Таблица 1 – идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSoftware
Номер версии (идентификационный номер) ПОНе ниже R1.01.01
Цифровой идентификатор ПОНе используется
Другие идентификационные данные (если
отсутствуют
Внешнее (автономное) программное обеспечение (ВПО) FieldMate (DeviceFile),
предназначенное для конфигурирования и обслуживания преобразователей, устанавливается на
персональный компьютер и не влияет на метрологические характеристики измерительных
преобразователей. ВПО не имеет доступа к энергонезависимой памяти преобразователей и не
позволяет заменять или корректировать БПО. Уровень защиты ВПО соответствует уровню «С».
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Тип первичного преобразователя, диапазон измерений, пределы допускаемой основной
погрешности, минимальный интервал измерений преобразователей приведены в таблице 2.
от + 400 ºС
до + 1820 ºС
E
J
K
N
от 0 ºС
до + 1768 ºС
S
T± 0,7 ºС
от - 200ºС
Pt100до + 850ºС
от - 200 ºС
Pt200до + 850 ºС
от - 200 ºС до +
Pt500850 ºС
мВ
В
Ом
Таблица 2
Тип первичногоДиапазонПределы допускаемой основной
преобразователя измерений абсолютной погрешности
(при температуре от +21 до +25 °С)
± 2,54 ºС в диапазоне от + 400 ºС до + 800 ºС
B± 1,54 ºС в диапазоне св. + 800 ºС
до + 1820 ºС
от - 200 ºС ± 0,8 ºС в диапазоне от - 200 ºС до 0 ºС
до + 1000 ºС ± 0,4 ºС в диапазоне св. 0 ºС до + 1000 ºС
от - 180 ºС ± 0,8 ºС в диапазоне от - 180 ºС до 0 ºС
до + 760 ºС ± 0,7 ºС в диапазоне св. 0 ºС до + 760 ºС
Преобра-
от - 180 ºС ± 1,1 ºС в диапазоне от - 180 ºС до 0 ºС
зователь
до + 1372 ºС ± 1 ºС в диапазоне св. 0 ºС до + 1372 ºС
термо-
от - 200 ºС
± 2 ºС в диапазоне от - 200 ºС до 0 ºС
электри-
до + 1300 ºС
± 1 ºС в диапазоне св. 0 ºС до + 1300 ºС
ческий
± 2 ºС в диапазоне от 0 ºС до + 200 ºС
R ± 1,5 ºС в диапазоне св. + 200 ºС
до + 1768 ºС
от 0 ºС± 2 ºС в диапазоне от 0 ºС до + 200 ºС
до + 1768 ºС± 1,4 ºС в диапазоне св. + 200 ºС до + 1768 ºС
от - 200 ºС
до + 400 ºС
± 0,3 ºС в диапазоне от - 200 ºС до + 400 ºС
± 0,4 ºС в диапазоне св. + 400 ºС до + 500 ºС
Термо- ± 0,5 ºС в диапазоне св. + 500 ºС до + 850 ºС
пре- ± 0,54 ºС в диапазоне от - 200 ºС до + 400 ºС
образова- ± 0,64 ºС в диапазоне св. + 400 ºС до + 500 ºС
тель ± 0,74 ºС в диапазоне св. + 500 ºС до + 850 ºС
сопротив
± 0,38 ºС в диапазоне от - 200 ºС до + 400 ºС
ления
± 0,48 ºС в диапазоне св. + 400 ºС до + 500 ºС
± 0,58 ºС в диапазоне св. + 500 ºС до + 850 ºС
от - 10 мВ± 0,035 мВ
до + 100 мВ
от - 0,01 В± 0,001 В
до 1 В
от 0 Ом± 1 Ом
до 2000 Ом
Примечание: допускаемая абсолютная погрешность внутренней схемы компенсации
холодного спая термопары находится в пределах ±0,5°С
Пределы допускаемой дополнительной абсолютной погрешности преобразователя при
изменении температуры окружающей среды приведены в таблице 3.
Лист № 4
Всего листов 6
B
E
R,S
T
Pt100
± (0,0048 ºС + (0,0016 % от |t|))
Полный выходной
диапазон датчика
Таблица 3
Тип первичного
преобразователя
Диапазон
измерений
K
Преобразо-
J
ватель
термоэлект
рический
N
Пределы допускаемой дополнительной
погрешности при изменении температуры
окружающей среды на 1ºС от нормальной
температуры (+21 до +25) °С
± (0,200 ºС – (0,066 % от (t -100)))
±(0,07 ºС – (0,0057 % от (t -300)))
± 0,037 ºС
± (0,035 ºС – (0,00492 % от t))
± (0,035 ºС + (0,00146 % от t))
± (0,0039 ºС – (0,00529 % от t))
± (0,0039 ºС + (0,00149 % от t))
± (0,00521 ºС – (0,00707 % от t))
± (0,00521 ºС + (0,00182 % от t))
± (0,0077 ºС – (0,00918 % от t))
± (0,0077 ºС + (0,00136 % от t))
± (0,04 ºС + (0,0102 % от t))
± (0,0316 ºС – (0,001 % от t))
± (0,0175 ºС + (0,00173 % от t))
± (0,00513 ºС – (0,00631 % от t))
± (0,00513 ºС + (0,0008 % от t))
Термопрео-
бразовательPt200
сопротив-
ления
Pt500
t < 300 ºC
300 ºC ≤ t < 1000 ºC
t ≥ 1000 ºC
t < 0 ºC
t ≥ 0 ºC
t < 0 ºC
t ≥ 0 ºC
t < 0 ºC
t ≥ 0 ºC
t < 0 ºC
t ≥ 0 ºC
t < 100 ºC
100 ºC ≤ t < 600 ºC
t ≥ 600 ºC
t < 0 ºC
t ≥ 0 ºC
Полный выходной
диапазон датчика
t < 650 ºC
t ≥ 650 ºC
t < 650 ºC
t ≥ 650 ºC
мВ
В
Ом
± (0,0038 ºС + (0,0015 % от |t|))
± (0,0028 ºС + (0,0016 % от t))
± (0,003 ºС + (0,0014 % от |t|))
± (0,002 ºС + (0,0016 % от t))
± (0,0002 мВ + (0,0015 % от показаний))
± (0,005 мВ + (0,0015 % от показаний))
± (0,001 Ом + (0,0009 % от показаний))
7,2
от 10,5 до 26,4
до 1,2
3,2
от 2400 до 2483,5
от 1 до 3600
от -40 до + 85
от 0 до 98
173×253,8×125
Таблица 4 - Технические характеристики
Диапазон частот, МГц
Время обновления показаний (период опроса), с
Рабочие условия эксплуатации:
Температура окружающей среды, °С
Относительная влажность воздуха, %
Номинальное напряжение питания преобразователя
(от 2-х аккумуляторных батарей), В
Номинальное напряжение питания преобразователя
(от внешнего источника 24 В пост. тока), В
Потребляемая мощность (при работе от внешнего
источника 24 В пост. тока), Вт
Габаритные размеры (без антенны), мм
Масса (без блока батарей и монтажного
кронштейна), кг, не более
Средний срок службы, лет, не менее
Степень пыле-, водозащиты по ГОСТ 14254-96
Маркировка преобразователей во
взрывозащищенном исполнении
20
IP66 / IP67
0Ex ia IIC T4 Ga X
(искробезопасная электрическаяцепь)
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации (в правом верхнем углу)
типографским способом или методом штемпелевания и на корпус преобразователя при помощи
наклейки.
Комплектность средства измерений
В комплект поставки преобразователя входят:
Обозначение
YTMX580
Количество
1 шт.
1 экз.
Таблица 5
Наименование
Преобразователь
Руководство по эксплуатации
(на русском языке)
Методика поверки
Монтажная скоба
1 экз.
1 набор
B8808DW или
B8808DV
F9915NK
1 шт.
F9193DH
1 шт.
1 набор
Батарейный отсек (внутри
корпуса, если выбран
соответствующий тип)
Выносная антенна (если
выбран соответствующий тип)
Монтажная скоба для
выносной антенны (если
выбран соответствующий тип)
монтажные приспособления,
беспроводной
интегрированный шлюз типа
YFGW710 с программным
обеспечением, адаптер
инфракрасной связи InfraRed
USB Adapter, программное
обеспечение FieldMate
(DeviceFile).
По дополнительному заказу
Поверка
осуществляется по документу МП 52962-13 «Преобразователи измерительные многоканальные
беспроводные YTMX580. Методика поверки», разработанным и утверждённым ГЦИ СИ
ФГУП «ВНИИМС», 17.12.2012 г.
Основные средства поверки:
- компаратор напряжений Р3003, кл.0,0005 Регистрационный № 7476-91;
- мера электрического сопротивления многозначная Р3026-1, кл.0,002 Регистрационный
№56523-14;
- цифровой прецизионный термометр сопротивления DTI-1000, Регистрационный
№ 15595-12
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Лист № 6
Всего листов 6
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным многоканальным беспроводным YTMX580
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения
температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные
элементы термометров сопротивления из платины.
Техническая документация фирмы-изготовителя.
Изготовитель
Yokogawa Electric Corporation, Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo, 180-8750 Japan
Kofu Factory, 155 Takamuro-cho, Kofu-shi, Yamanashi- ken, 400-8558 Japan
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
ИНН 7703152232
Адрес: Россия,129090, г. Москва, Горохольский пер., д.13, строение 2
Тел.:+7 (495) 737-78-68/71, 933-85-90; Факс: +7(495) 737-78-69, +7(495) 933-85-49
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27740-04 | Машины координатные измерительные | HERA, EOS, ARES | Фирма "Coord3 S.p.A.", Италия | 1 год | Перейти |
| 14321-94 | Преобразователи давления измерительные | PTS D | Фирма "ABB Automation Products Hartmann & Braun", Франция | 1 год | Перейти |
| 70067-17 | Установки измерительные высоковольтные | HVA | Фирма "b2 electronic GmbH", Австрия | 2 года | Перейти |
| 20748-00 | Преобразователи влажности измерительные | 60, 70 | Фирма "Vaisala Oy", Финляндия | 1 год | Перейти |
| 5512-76 | Преобразователи расхода турбинные | ТДР (ТДР1 - ТДР6) | ОАО "Арзамасский приборостроительный завод", г.Арзамас | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
