Микрометры МК, МЛ, МТ, МЗ, МГ, МП, МКПр, МКб, ГРСИ 52949-13
Номер госреестра:
52949-13
Наименование СИ:
Микрометры
Обозначение типа:
МК, МЛ, МТ, МЗ, МГ, МП, МКПр, МКб
Производитель:
ООО "ГЦ Тулз", г.Димитровград
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50110
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры МК, МЛ, МТ, МЗ, МГ, МП, МКПр, МКб
(далее по
изделий в
тексту -
условиях
Назначение средства измерений
Микрометры МК, МЛ, МТ, МЗ, МГ, МП, МКПр, МКб
микрометры) предназначены для измерений наружных размеров
цехов и лабораторий машиностроительного комплекса.
Описание средства измерений
Микрометры выпускаются следующих видов:
- МК – гладкие для измерений наружных размеров (рисунок 1);
- МЛ – листовые для измерений толщины листов (рисунок 2);
- МТ – трубные для измерений толщины стенок труб (рисунок 3);
- МЗ – зубомерные для измерений длины общей нормали зубчатых колес (рисунок 4);
- МГ – микрометрические головки для измерений перемещений (рисунок 5);
- МП – проволочные для измерений толщины проволоки (рисунок 6);
- МКПр – предельные, предназначенные для использования в качестве калибров-
скоб (рисунок 7);
- МКб – с боковыми измерительными поверхностями для измерений наружных
размеров (рисунок 8).
Микрометры нониусные состоят из скобы, снабженной с одной стороны
неподвижной измерительной пяткой. С другой стороны в отверстие скобы запрессован
стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе
гайки, снабжен на конце второй измерительной пяткой. Для учета осевого перемещения
микровинта в целых оборотах служит продольная шкала, интервал деления которой равен
шагу микровинта, указателем для отсчета по этой шкале является торец барабана,
закрепленного на микровинте. Для отсчета долей оборота микровинта служит круговая
шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана
микрометра. Шкалы на барабане и стебле хромированы. Для обеспечения постоянства
измерительногоусилиямикрометрыснабженыспециальныммеханизмом,
отрегулированным на определенное усилие поворота или проскальзывания.
Микрометрынониусныевыпускаютсягаммой,состоящейизнескольких
типоразмеров, и отличаются диапазоном измерений, конструктивными особенностями
(особенностями конструкций скобы, шпинделя, формой и материалом измерительных
поверхностей). Размер скобы микрометра соответствует максимальной измеряемой длине
и изменяется от одного типоразмера к другому ступенчато через 25 мм; через 30 мм; через
100мм;через200мм.Измерительные поверхностипяток дляповышения
износостойкости имеют твердосплавное покрытие.
Микрометры цифровые состоят из скобы, на которой расположено считывающее
устройство с жидкокристаллическим экраном, а также кнопки, с помощью которых
осуществляется ряд специальных функций, например, установка начала измерительного
диапазона, возможность удерживать последний результат измерений, установка нуля в
любом положении шпинделя, что позволяет производить относительные измерения и т. д.
Цифровое отсчетное устройство может быть расположено как на скобе микрометра
так и на продолжении винтовой пары и имеет три исполнения, отличающиеся между
собой количеством кнопок управления:
- тип 1 – одна кнопка управления (рисунок 9); -
тип 3 – три кнопки управления (рисунок 10); -
тип 5 – пять кнопок управления (рисунок 11).
Лист № 2
Всего листов 8
Микрометры МК и микрометрические головки МГ допускается оснащать
цифровым отсчетным устройством типа 1, типа 3 и типа 5; микрометры МТ, МЛ, МКб и
МЗ допускается оснащать цифровым отсчетным устройством типа 3 и типа 5.
Микрометры, оснащенные цифровым отсчетным устройством типа 3, также имеют
отсчет показаний и по шкалам стебля и барабана.
Микрометры изготавливаются:
- с ценой деления 0,01 мм – при отсчете показания по шкалам стебля и барабана;
- со значением отсчета по нониусу 0,001 мм (0,002 мм) – при отсчете показания по
шкалам стебля и барабана с нониусом (рисунок 12);
- с шагом дискретности 0,001 мм – при отсчете показаний по цифровому
отсчетному устройству.

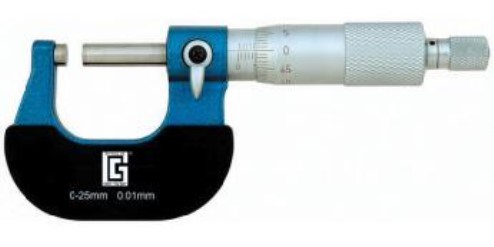

Рисунок 1 - Общий вид микрометров МК

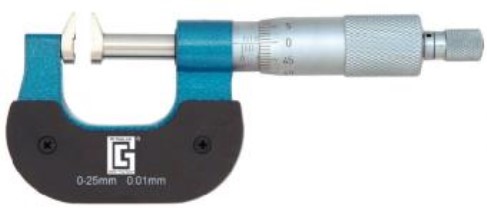

Рисунок 2 – Общий вид микрометров МЛ.

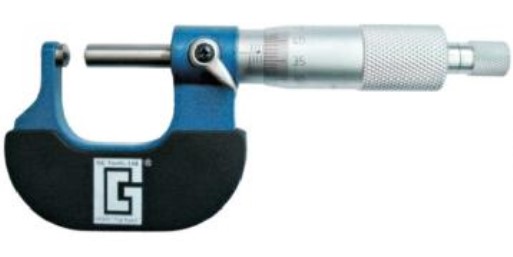

Рисунок 3 – Общий вид микрометров МТ.
Лист № 3
Всего листов 8

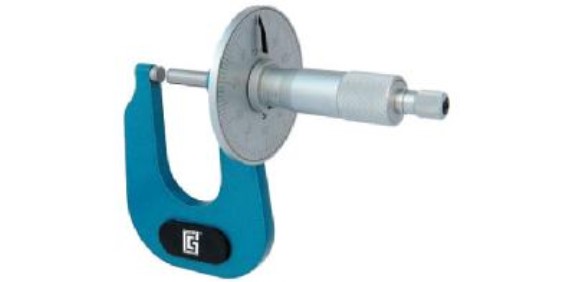

Рисунок 4 – Общий вид микрометров МЗ

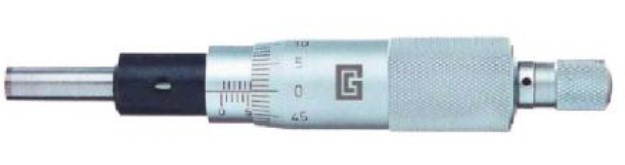

Рисунок 5 – Общий вид микрометрической головки МГ.

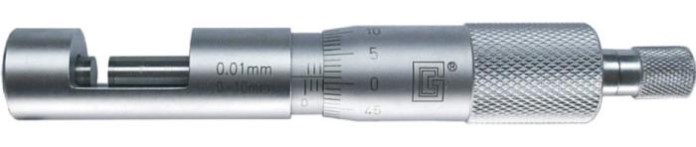

Рисунок 6 – Общий вид микрометров МП

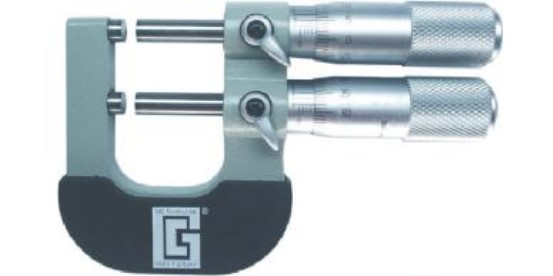

Рисунок 7 – Общий вид микрометров МКПр

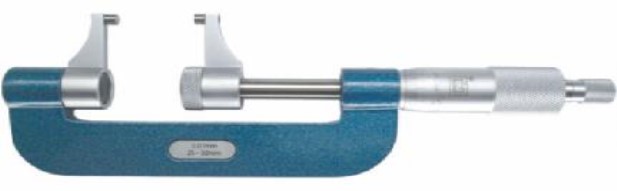

Рисунок 8 – Общий вид микрометров МКб.
Лист № 4
Всего листов 8
Рисунок 9 – Общий вид цифрового отсчетного устройства тип 1
Рисунок 10 – Общий вид цифрового отсчетного устройства тип 3
Рисунок 11 – Общий вид цифрового отсчетного устройства тип 5
Рисунок 12 – Общий вид отсчета показаний по шкалам стебля и барабана с нониусом
Программное обеспечение
Микрометры, оснащенные цифровым отсчетным устройством, имеют в своем составе
встроенное программное обеспечение, записанное на микрочипе.
Наимено-Идентифика-Номер версииЦифровойАлгоритм
вание ПО ционное (идентификационный идентификатор вычисления
наименованиеномер) ПОПО (контрольнаяцифрового
ПО сумма идентификатора
исполняемогоПО
кода)
QLR-8BQLRv. 1.0x--
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечениеи его окружение являются неизменными, средства для
Лист № 5
Всего листов 8
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
МЗ
-
МГ
МКб
-
-
и барабана
Верхний предел
измерений
стебля и
цифровому
50
75
3,0
4,0
5,0
-
Метрологические и технические характеристики
Таблица 1. Основные технические характеристики микрометров
Предел допускаемой погрешности микрометра с
отсчетом показаний, мкм
Видпо шкалам стебляпо шкалампо
микрометра
микрометра, мм
классов точности барабана с
электронному
12нониусомустройству
МК15- 4,0 - -
МК,
25 2,0
4,0 2,0 4,0
МТ
100
2,5
5,0 3,0 5,0
125, 150 6,0 6,0 6,0
175, 2007,07,07,0
225, 2508,08,08,0
275, 3009,09,09,0
40011,011,0
МК50013,013,0
600 6,0 15,0 15,0
700 16,0 - 16,0
800 18,0 18,0
900 20,0 20,0
1000 22,0 22,0
150028,0
200038,0
250048,0
300058,0
МК---
МЛ
-
МП
МКПр
-
4,0
4,0
---
3,0
---
-
3,0
5,0
-
3,0
15, 25, 50
25, 50
75, 100
125, 150
175, 200
5, 6,5
13, 15, 25
50
10
25, 50
25
50
75
100
4,0
4,0
5,0
6,0
7,0
5,0
4,0
5,0
4,0
-
5,0
6,0
7,0
8,0
4,0
4,0
5,0
6,0
7,0
-
3,0
5,0
--
5,0
6,0
7,0
8,0
Лист № 6
Всего листов 8
мкм
-
МЗ**
-
Таблица 2. Допуск параллельности для микрометров, имеющих плоские измерительные
поверхности
Допуск параллельности плоских измерительных
Вид
Верхний предел измеренийповерхностей микрометра
микрометра
микрометра, мм
Кол-во интерференционных
колец или полос
25, 50 6 2
75, 100 10 3
125, 150 3
175, 200, 225, 250 4
275, 300 5
4006
МК,
5007
МКПр,
600 8
МКб,
700 9
МЗ*
800 10
900 11
100012
150018
200024
250030
300036
25, 50, 75, 100 5
125, 150, 175, 200 6
* для зубомерных микрометров с усеченной пяткой.
**для зубомерных микрометров с тарельчатыми пятками.
установочных мер
параллельности
Таблица 3. Допускаемое отклонение длины установочных мер от номинального размера и
суммарный допуск плоскостности и параллельности измерительных поверхностей
установочных мер
ДопускаемоеСуммарный допуск
Номинальный размер
отклонение длины плоскостности и
установочных мер, мм
от номинальногоизмерительных поверхностей
размера, мкм установочных мер, мкм
25, 50, 751,50,5
1002,0 0,75
125, 150, 1752,51,0
225, 2503,51,5
275, 3004,01,5
325, 3754,52,0
425, 4755,02,0
525, 5755,5
625, 675, 725, 775 6,5
825, 875, 925, 975 7,5
1050, 1150, 1250 9,0
1350, 145010,5
1650, 1750, 1850, 195012,5
2050, 2150, 2250, 2350,2450 15,0
2550, 2650, 2750, 2850, 2950 18,0
-
Лист № 7
Всего листов 8
R
a
£
0,08;
0,45;
0,15;
Шероховатость измерительных поверхностей микрометров и
установочных мер, мкм
Расстояние от поверхности стебля до измерительной кромки
барабана, мм, не более
Расстояние от торца конической части барабана до начального
штриха шкалы стебля, мм, не более
Допуск плоскостности измерительных поверхностей
микрометров, мкм, не более:
МК, МЛ, МТ, МГ, МП, МКПр, МКб
МЗ
Измерительное усилие микрометров, Н
Колебание измерительного усилия, Н, не более
Диапазон рабочих температур, ºС
Относительная влажность воздуха при температуре 25 ºС, не более
0,6;
0,9;
5…10;
2;
0…+40;
80 %.
Знак утверждения типа
Знак утверждения типа наносится на наружную крышку футляра микрометра
методом наклейки и на титульном листе паспорта типографским методом.
Комплектность средства измерений
Наименование
микрометр
установочная мера (кроме микрометров МП, МЛ, МГ)
Количество
1 шт.
1 шт.
цифровым
1 шт.
элементпитания(длямикрометровс
отсчетным устройством)
ключ
футляр
паспорт
методика поверки
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 52949-13 «Микрометры МК, МЛ, МТ,
МЗ, МГ, МП, МКПр, МКб. Методика поверки» разработанным и утвержденным ФГУП
«ВНИИМС» в сентябре 2012 года и включенной в комплект поставки микрометров.
Основные средства поверки:
– меры длины концевые плоскопараллельные 3-го и 4-го разрядов по МИ 1604-87.
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Подготовка к работе и правила
эксплуатации» Паспортов на микрометры
Нормативныеитехническиедокументы,устанавливающиетребованияк
микрометрам
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне 1·10
-9
…50 м и длин волн в диапазоне 0,2…50 мкм».
ТУ 3934-004-25434828-2012 «Микрометры МК, МЛ, МТ, МЗ, МГ, МП, МКПр,
МКб. Технические условия».
Лист № 8
Всего листов 8
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
ООО «ГЦ Тулз»
433503, Россия, Ульяновская обл., г. Димитровград, ул. Куйбышева, 83.
Тел./факс (84235) 5-41-05, 5-27-75,
Е-mail:
Web site:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», г. Москва, аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г.Москва, ул.Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернете:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
«___»_______________ 2013 г.
м.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25538-03 | Микрометры | МКД13, МКД14 | Фирма "Qinghai Measuring and Cutting Tools Co., Ltd.", Китай | 1 год | Перейти |
| 81712-21 | Микрометры | Werka | WERKA CO., LTD, КНР | 1 год | Перейти |
| 28196-04 | Микрометры гладкие | MMS-2-25, MMS-3-25, MMS-3-50, MMS-3-75, MMS-3-100 | Фирма "Baker Gauges India Ltd.", Индия | 1 год | Перейти |
| 25974-03 | Микрометры | МКД8, МКД8М, МКД8Ц, МКД9 | Фирма "Qinghai Measuring and Cutting Tools Co., Ltd.", Китай | 1 год | Перейти |
| 9289-13 | Микрометры призматические | МТИ, МПИ, МСИ | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
