Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JDCF-110
Производитель:
Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50066
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

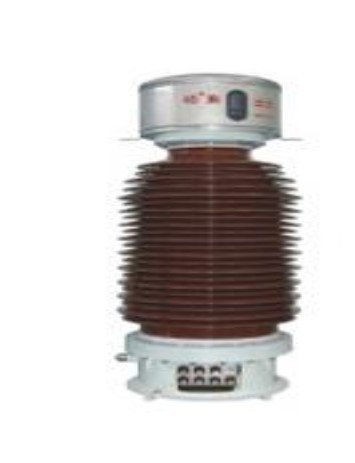

Трансформаторы напряжения JDCF-110
Назначение средства измерений
Трансформаторы напряжения JDCF-110 предназначены для передачи сигнала измери-
тельной информации измерительным приборам и/или устройствам защиты и управления в уста-
новках переменного тока промышленной частоты, применяются в электрических сетях 110 кВ.
110000/
Ö
3
100/
Ö
3; 100
126
0,2; 0,5
3Р; 6P
Описание средства измерений
Трансформаторы напряжения JDCF-110 представляют собой однофазные масштабные
преобразователи индуктивного типа, у которых активная часть размещена в баке у основания.
Принцип действия основан на явлении взаимной
индукции в обмотках, намотанных на один сердечник.
Первичнаяобмоткаизготавливаетсяиз
высококачественногомедного провода,покрытого
двойным слоем эмали и пластиковым покрытием,
стойким к высокой температуре. Имеется до трех
основных вторичных обмоток - измерительных и (или)
защитных и одна дополнительная.Все обмотки
изолированы бумажно-масляной изоляцией и помещены в
баке, заполненном маслом. Сердечники, набранные из
листов электротехнической стали в виде замкнутых
квадратов, имеют низкие потери. Наверху фарфорового
изолятора расположена головка из нержавеющей стали с
маслорасширителем. Вывод Х первичной обмотки и
выводы вторичных обмоток находятся в клеммной
коробке, помещенной внизу трансформатора. Крышка
контактной коробки пломбируется для предотвращения
несанкционированного доступа.
Метрологические и технические характеристики
- первичное напряжение, В
- вторичные напряжения, В
- наибольшее рабочее напряжение, кВ
- классы точности измерительных обмоток
- классы точности защитных обмоток
- номинальные вторичные нагрузки
- обмотки для измерений, В∙А
- обмотки для защиты, В∙А
- доп. обмотка, В∙А
- номинальная частота, Гц
- масса не более, кг
- габаритные размеры, мм
от 5 до 200
до 300
до 300
50
695
от 675×660×1820
до 675×660×2080
Климатическое исполнение УХЛ4 по ГОСТ 15150-69 в диапазоне от -60 до +45 ºС.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора штамповкой, а на ти-
тульный лист эксплуатационной документации - типографским способом.
Лист № 2 trial
листов 2
Комплектность средства измерений
Трансформатор напряжения JDCF-110 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика повер-
ки". Основные средства поверки:
- Трансформатор напряжения эталонный NVOS, номинальное первичное напряжение
110/√3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая по-
грешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в Руководстве по эксплуатации «Трансформаторы напряжения
JDCF-110» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd
Нормативные документы, устанавливающие требования к трансформаторам напряже-
ния JDCF-110:
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.», КНР.
Адрес : No.5 West Huimin Road, Economic and Technologies Development Zone, Rugao,
People’s Republic of China, 226500.
Тел. +86-513-87303636, факс +86-0513-87303599
Заявитель
ООО «СиноЭнерджи», Россия.
Адрес: 111000, Москва, Уланский пер., 14, корп.А, пом.1, комн.1.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел.(495) 437 55 77, факс(495) 437 56 66.
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
«___» ________ 2013 г.
