Номер госреестра:
52908-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LVB-330
Производитель:
Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50064
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

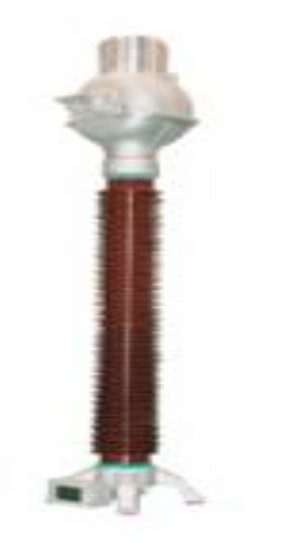

Трансформаторы тока LVB-330
Назначение средства измерений
Трансформаторы тока LVB-330 предназначены для передачи сигналов измерительной
информации измерительным приборам и/или устройствам защиты и управления в электросе-
тях переменного тока промышленной частоты. Применяются в электросетях 330 кВ.
Описание средства измерений
Трансформаторы тока LVB-330 представляют собой однофазный электромагнитный
масштабный преобразователь. Сердечники и вторичные обмотки расположены в верхней час-
ти внутри корпуса из алюминиевого сплава, который
смонтирован на
изоляторе из высокопрочного фарфора
иликомпозита.Высоковольтнаяизоляция
трансформатора обеспечивается за счёт заполнения
внутреннего объема маслом. Первичная обмотка состоит
из одного или нескольких витков медной шины в
головке трансформатора. Можно менять коэффициент
трансформации в отношении 1:2:4 путем переключения
перемычки снаружи. Вторичные обмотки размещаются
на тороидальных сердечниках,насаживаемыхна
цилиндрические основания. Характеристики каждого
сердечника проверяются. Трансформатор тока может
иметь от одной до восьми вторичных обмоток –
измерительныхи/или защитных. Их количество, раз-
меры ирасположениемогут варьироваться в
зависимости от конкретных требований. Выводы
вторичных обмоток пропущены через опорную трубу и
подключены к клеммам контактной коробки на раме
основания трансформатора.Крышка контактной
коробки пломбируется для предотвращения
несанкционированного доступа.
Метрологические и технические характеристики
- первичные токи, Аот 100 до 5000
- вторичные токи, А5 и 1
- наибольшее рабочее напряжение, кВ363
- классы точности/коэффициент безопасности
измерительных обмоток0,2s; 0,2; 0,5s; 0,5; 1; 3/(5-10)
- классы точности/коэффициент предельной
кратности защитных обмоток5Р; 10P/(5-40)
- номинальные вторичные нагрузки
- обмотки для измерений, В∙А10; 15; 20; 30; 40; 50
- обмотки для защиты, В∙А10; 15; 20; 30; 40; 50
- номинальная частота, Гц50; 60
- масса не более, кг1300
- габаритные размеры (ШхДхВ), мм1100х745х5065
Климатическое исполнение УХЛ4 по ГОСТ 15150-69 в диапазоне от -60 до +45 ºС.
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на
паспорт типографским способом.
Комплектность средства измерений
Трансформатор тока LVB-330 – 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Ос-
новные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный пер-
вичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03,
погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-
значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в Руководстве по эксплуатации «Трансформаторы тока LVB-330»
фирмы Jiangsu Sieyuan Hertz Instument Transformer Co. Ltd
Нормативные документы, устанавливающие требования к трансформаторам тока LVB-
330:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма «Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.», КНР.
Адрес : No.5 West Huimin Road, Economic and Technologies Development Zone, Rugao,
People’s Republic of China, 226500.
Тел. +86-0513-87303636, факс +86-0513-87303599
Заявитель
ООО «СиноЭнерджи», Россия.
Адрес: 111000, Москва, Уланский пер., 14, корп.А, пом.1, комн.1.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел.(495) 437 55 77, факс(495) 437 56 66.
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
«___» ________ 2013 г.
