Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633, ГРСИ 52897-13
Номер госреестра:
52897-13
Наименование СИ:
Шумомеры цифровые
Обозначение типа:
CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633
Производитель:
Фирма "Casella CEL", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50051
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633
Назначение средства измерений
Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633 (далее –
шумомеры) предназначены для измерений уровней звука, спектрального
анализа измеряемых
сигналов.
Описание средства измерений
Конструктивно шумомер выполнен в едином пластиковом корпусе, две части которого
соединены винтами. В корпусе расположена электронная плата управления, с подключенным к
ней
микрофоном и
ЖК-дисплеем. В нижней части корпуса шумомера
расположены разъемы
mini-USB и разъем подключения внешних устройств 2,5 мм.
Принцип работы шумомеров основан на преобразовании конденсаторным микрофоном
диаметром
1
/
2
дюйма поступающего акустического сигнала в электрический сигнал, с
последующей обработкой встроенными фильтрами и выпрямлением на квадратичном детекторе
сзаданнымипостояннымивремени.Результатыизмеренийотображаютсяна
жидкокристаллическом дисплее.
Шумомеры выпускаются в шести модификациях: CEL-620, CEL-621, CEL-630, CEL-631,
CEL-632, CEL-633. Каждая модификация может иметь три варианта конфигурации, которые
обозначаются латинскими буквами A, B или С. Конфигурация «А» является базовой, без
использования частотных фильтров. Конфигурация «B» оснащена октавным фильтром,
конфигурация «С» оснащена октавным и третьоктавным фильтрами.
Шумомеры имеют частотные характеристики A, C и Z, а также временные
характеристики F (быстро), S (медленно) и I (импульс) по ГОСТ Р 53188.1-2010. Предусмотрена
функция сохранения результатов. Также предусмотрено параллельное измерение значений L
Aeq
и
L
Ceq
. Для параметра L
avg
есть возможность выбора порогового значения. Имеющаяся в
шумомерах схема удержания позволяет регистрировать максимальные или минимальные
значения измеряемых величин.
Шумомеры имеют разъём для подключения внешних регистрирующих приборов.
Шумомер подключается
к ПК через USB-порт и
распознается в качестве стандартного
USB-
накопителя. Результаты измерений из памяти прибора могут быть представлены на компьютере в
удобномдляизучениявидеспомощьюпрограммногообеспечения.Основные
функциональные отличия моделей приведены в таблице 2.
Шумомеры комплектуются элементами питания АА и противоветровой защитой,
предусмотрена установка на штатив.
Внешнийвидшумомераприведеннарисунке1.Схемапломбировкиот
несанкционированного доступа и место нанесения наклейки со знаком утверждения типа
приведены на рисунке 2.
лист № 2
всего листов 5
Рисунок 1

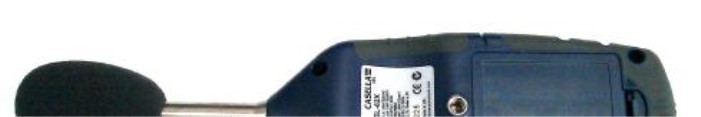

Рисунок 2
Программное обеспечение (ПО)
Для управления режимами работы шумомеров и обработки измерительных сигналов
применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при
изготовлении шумомеров и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Место пломбировки
Место нанесения
наклейки со знаком
утверждения типа

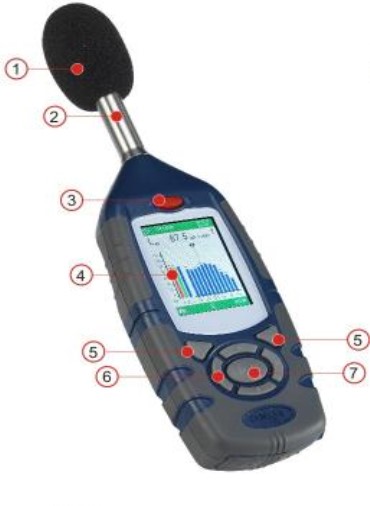

1 – Противоветровая защита, 2 – Встроенный предусилитель, 3 – Кнопка ВКЛ./ВЫКЛ., 4 –
Дисплей, 5 – Программные кнопки, 6 – Кнопки курсора навигации, 7 – Кнопка
Запуск/Остановка (Run/Stop), 8 – Разъемы для подключения внешних устройств
8
лист № 3
всего листов 5
CEL-600 series
196023А(B,C)-
07-00.ebn
023-07
6F1751CB
CRC-32
Таблица 1
Наименование
ПО
Идентифи-
кационное
наименование
ПО
Номер версии
(идентифика-
ционный номер)
ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
идентификатора
ПО
Значимой частью номера версии ПО являются первые три цифры. Остальные цифры в
номере означают модификации, заключающиеся в несущественных для технических
характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на
дисплей показаний и т.п.) или устранениях незначительных программных дефектов.
Метрологически значимая часть ПО шумомеров и измеренные данные достаточно
защищены путем записи бита защиты при программировании микропроцессора в процессе
производства приборов, снять бит защиты можно только при полной очистке памяти
микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от
непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики шумомеров приведены в таблице 2.
от 20 до 140
±0,7
A, C, Z
S, F, I
от 16 до 16000
от 12,5 до 20000
от 9 до 14
Таблица 2
Наименование параметраCEL-620CEL-621CEL-630CEL-631CEL-632CEL-633
или характеристики
Класс точности
Класс 1 по ГОСТ Р 53188.1-2010
Класс 0 по ГОСТ Р 8.714-2010
2220
Диапазоныизмерений
уровня звука, дБ
Пределы допускаемой
абсолютной
погрешности измерений
уровня звука, дБ
Частотные
характеристики
Временные
характеристики
Диапазон частот
цифровых октавных
фильтров, Гц
Диапазон частот
цифровых третьоктавных
фильтров, Гц
Уровень собственных
шумов, дБ, не более
Напряжение питания
постоянного тока, В
лист № 4
всего листов 5
212×72×31
3,53,52,1
Потребляемая мощность,
Вт, не более
Габаритные размеры
(длина×ширина×высота),
мм, не более
Масса (с элементами
питания), кг, не более
0,3100,340
Рабочие условия эксплуатации (заявленные изготовителем):
- температура окружающего воздуха, °Сот минус 10 до 50
- относительная влажность воздуха (при
температуре 30 °С), %, не болееот 5 до 90
- атмосферное давление, кПа от 65 до 108
Знак утверждения типа
Знак утверждения типа
наносится
на
заднюю панель
в
виде
наклейки и на
титульный
лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3
Наименование
Шумомер
Кол-во, шт.
1
Руководство по эксплуатации1
Методика поверки
Поверка
Осуществляется по документу ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика
поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
(Рег.№ 45344-10), пределы погрешности установки выходного напряжения ± 0,1 дБ;
- калибратор акустический 4231 (Рег № 39217-08), пределы погрешности задания уровня
звукового давления ± 0,3 дБ;
- калибратор акустический универсальный 4226 (Рег.№ 41570-09), пределы погрешности
задания уровня звукового давления ±0,3 дБ;
Сведения о методиках (методах) измерений
«Шумомеры цифровые CEL-620, CEL-621 (A, B, C). Руководство по эксплуатации
HB3340-02 РЭ», раздел № 4.
«Шумомеры цифровые CEL-630, CEL-631, CEL-632, CEL-633(A, B, C) Руководство по
эксплуатации HB3356-02 РЭ», раздел № 4.
Нормативные документы, устанавливающие требования к шумомерам цифровым
CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633
ГОСТ Р 53188.1-2010 «Шумомеры. Часть 1. Технические требования»;
ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки»;
ГОСТ 8.038-94 «ГСИ. Государственная поверочная схема для средств измерений
звукового давления в воздушной среде в диапазоне частот 2 Гц – 100 кГц»;
ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические
требования и методы испытаний»;
лист № 5
всего листов 5
Техническая документация фирмы «Casella CEL» (Великобритания).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «Casella CEL» (Великобритания)
Юридический адрес: Regent House, Wolseley Road, Kempston, Bedford, MK 42 7JY.
Почтовый адрес: Regent House, Wolseley Road, Kempston, Bedford, MK 42 7JY.
Телефон +44(0)1234 844100, +44(0)1234 841490.
E-mail:
.
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»),
115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1.
Телефон (495) 221-62-13, факс (495) 221-62-16.
E-mail:
web:
.
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарного предприятия «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____»______________2013 г.
М. П.
