Номер госреестра:
52896-13
Наименование СИ:
Блоки детектирования
Обозначение типа:
БДАГ-05Р1
Производитель:
ОАО "Специализированный НИИ приборостроения" (СНИИП), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50050
об утверждении типа средств измерений
Лист № 1
всего листов 7
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Блоки детектирования БДАГ-05Р1
Назначение средства измерений
Блоки детектирования БДАГ-05Р1 (далее - блок) предназначены для измерения объ-
емной активности паров
131
I на объектах с атомными энергетическими установками, а также
на других объектах, связанных с получением, переработкой и использованием радиоактивных
материалов.
Описание средства измерений
Принцип действия блока заключается в накоплении аэрозольной и молекулярной
форм йода, содержащихся в контролируемом воздухе, на угольном сорбенте с последующим
селективным измерением накопленной активности, методом преобразования энергии
гамма-квантов в последовательность электрических импульсов.
Блок выполнен в виде ряда законченных конструктивных элементов, включающих в
себя блок управления БУМ-207Р, два блока детектирования БДАГ-06Р1, два распределителя
крановых, узел расходомера и тройник.
Функциональная схема блока приведена на рисунке 1.
1, 2 Блок детектирования БДАГ-06Р1
3Блок управления БУМ-207Р
4, 5 Распределитель крановый
6Узел расходомера
7Тройник
Рисунок 1 - Функциональная схема блока.
Блок детектирования БДАГ-06Р1 состоит из узла фотоумножителя ПДСБ-20Р с де-
тектором на основе кристалла NaJ(Tl), свинцовой защиты, узла отбора пробы и узла ввода ис-
точника.
Лист № 2
всего листов 7
Свинцовая защита выполнена из трех частей, каждая из которых представляет жест-
кую оболочку из стали, заполненную свинцом. Средняя толщина свинца 50 мм. В средней
части свинцовой защиты размещен узел фотоумножителя ПДСБ-20Р. В нижней части свинцо-
вой защиты расположен угольный фильтр, заполненный активированным углем марки ВСК-
5И, устройство ввода встроенного контрольного источника
133
Ba и дверка с фиксатором и
датчиком положения.
Блок управления БУМ-207Р выполнен в стальном корпусе с дверцей на лицевой па-
нели. В нижней части корпуса блока управления БУМ-207Р расположена панель с разъемами
для подключения составных частей блока, разъем питания, два разъема RS-485 и разъем RS-
232. Кроме того, на панели расположен тумблер включения питания и два предохранителя, а
так же клемма заземления. На дверце блока управления БУМ-207Р имеется индикаторная па-
нель на светодиодах. Индикаторная панель отображает состояние работы и режимы блока.
Она имеет две пары индикаторов «ИСТОЧНИК» и «ФИЛЬТР» для каждого блока детектиро-
вания БДАГ-06Р1 «БЛОК1» и «БЛОК2».
Крановый распределитель предназначен для коммутации воздушного потока. На
внешней поверхности корпуса расположены входной (“ВХОД”) и выходные (“ВЫХОД 1” и
“ВЫХОД 2”) воздушные патрубки, патрубок для подачи «чистого» воздуха (“ПРОДУВКА”), а
так же разъем для подключения кабеля. Внутри кранового распределителя расположен меха-
низм переключения воздушного потока, электродвигатель и оптические датчики положения.
Управление крановым распределителем осуществляется путем подачи напряжения питания
+12 В на электродвигатель.
Узел расходомера предназначен для измерения объемной скорости воздушного пото-
ка через блок. Узел расходомера состоит из входного и выходного патрубков, между которы-
ми установлена диафрагма. В верхней части узла расходомера находится линейный датчик
перепада давления и разъем для подключения кабеля. Датчик перепада давления вырабатыва-
ет линейный сигнал в диапазоне от +0,1 до +4,5 В.
Рисунок 2 - Фотография общего вида блока.

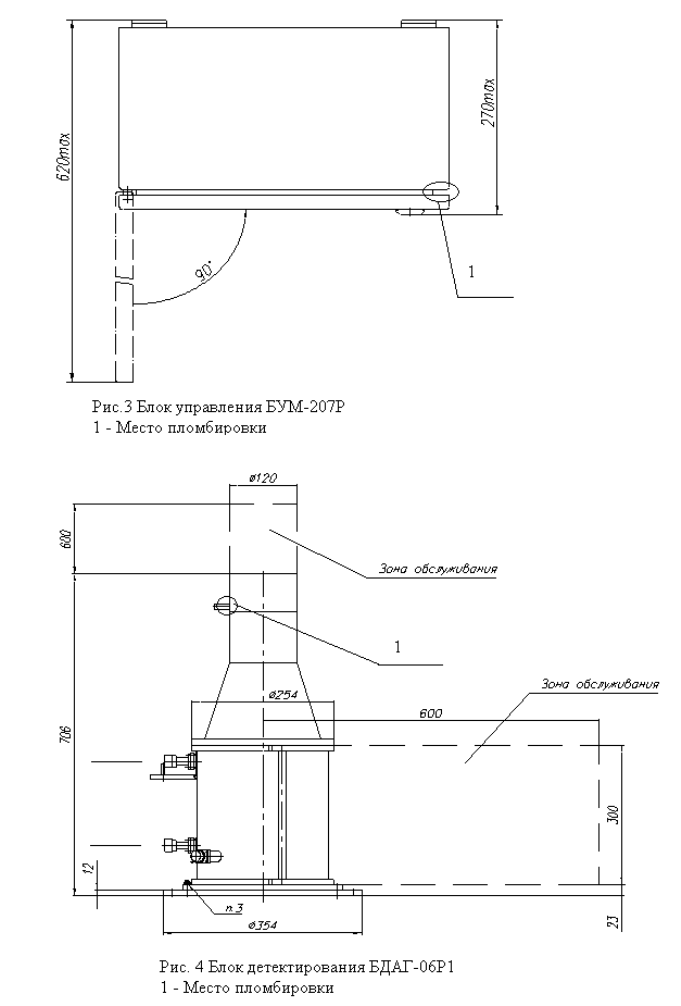

Блок пломбируется в соответствии с конструкторской документацией (корпуса вхо-
дящих в его комплект составных частей) пломбами ОТК предприятия – изготовителя.
Места пломбировки указаны на Рисунках 3, 4.
Лист № 3
всего листов 7
Сведения о программном обеспечении
Управление работой всего блока и выполнение функции измерения осуществляется
микропроцессором, имеющим встроенную программу, исключающую внешний доступ. Для
осуществления проверки работоспособности, настройки, поверки и просмотра внутреннего
архиваблокав комплектпоставкивходитпрограмматехнологическогоконтроля
«Testbdag.exe» (далее – программа).
Для работы программы необходима ПЭВМ с установленной операционной системой
MS Windows (не ниже Windows 98) и имеющая СОМ-порт.
Порядок работы с программой приведен в Приложении А руководства по эксплуата-
ции АБЛК.418275.425 РЭ.
Лист № 4
всего листов 7
Наименование характеристики, единица измерения
рекомендованный, м
3
/с (л/мин)
В блоке предусмотрена возможность передачи данных измерений в персональный
компьютер типа IBM PC для последующей работы. Для этого в комплект поставки включена
программа технологического контроля АБЛК.00898-01. Программа работоспособна в среде
операционных систем (ОС) Microsoft Windows версий 98, ME, NT, 2000, XP, 7. Поставляется в
виде исполняемого файла Testbdag.exe. Программа используется для считывания и представ-
ления результатов измерений блока в формате, доступном для дальнейшего использования, и не
влияет на работу и метрологические характеристики прибора. Порядок работы с програм-мой
приведен в Приложении А руководства по эксплуатации АБЛК.418275.425 РЭ.
Программное обеспечение не оказывает влияния на метрологические характеристики
прибора. Не требуется специальных средств защиты метрологически значимой части ПО СИ и
измеренных данных от преднамеренных изменений (уровень защиты А).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Наименова-
ниепро-
граммного
обеспечения
BDAG05.HEX
Идентифика-
ционное на-
именование
программного
обеспечения
-
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
1.0
Цифровой идентифика-
тор программного
обеспечения (кон-
трольная сумма испол-
няемого кода)
FD51AE29
ec8a9eff04254998428eb
28ea1a230ab
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
SFV
MD5
Метрологические и технические характеристики
Основные метрологические и технические характеристики и их номинальные значе-
ния приведены в таблице 2.
Таблица 2
Номинальное значение
характеристики
Диапазон измерения объемной активности паров
131
I в воздухе (при объе-
ме отобранной пробы 50 м
3
), Бк/м
3
от 3,7·10
-2
до 3,7·10
6
0,34 до 0,38
±50
Диапазон регистрируемых энергий гамма-излучения, МэВ
Пределы допускаемой основной относительной погрешности блока при
измерении объемной активности паров
131
I в воздухе при доверительной
вероятности 0,95, %
Пределы допускаемой основной относительной погрешности блока при
измерении активности рабочих эталонов II разряда c радионуклидом
133
Ва
(типа ОСГИ) при доверительной вероятности 0,95
±
20
8,61·10
-3
Чувствительность при измерении рабочих эталонов II разряда c радио-
нуклидом
133
Ва (типа ОСГИ), м
-3
Пределы допускаемой относительной погрешности блока при измерении
объемной активности воспроизводимой источником САИ-05И-01, %
Уровень собственного фона блока, Бк·м
-3
, не более
Диапазон измерения объемного расхода воздуха, м
3
/с (л/мин)
±
5
0,03
от 1,67·10
-5
до 13,3·10
-4
(от 1,0 до 80л/мин)
от 1,6·10
-4
до 9,9·10
-4
(от 10 до 60л/мин)
±10
непрерывный
5
±
5
Пределы допускаемой относительной погрешности блока при измерении
объемного расхода воздуха, при доверительной вероятности 0,95, %
Режим работы
Время установления рабочего режима, мин, не более
Нестабильность показаний за 24 ч непрерывной работы, %
Параметры электрического питания:
Напряжение питания от сети переменного тока, В
220 +22, trial 33
Лист № 5
всего листов 7
Наименование характеристики, единица измерения
от 0 до 55
20
5
1
+55
минус 50
Частота, Гц
Пределы допускаемой дополнительной погрешности при изменении на-
пряжения питания блока при измерении активности рабочих эталонов II
разряда
133
Ba (типа ОСГИ), %
Номинальное значение
характеристики
50±3
±
10
22
177х152х212
Æ
381х706
346х152х57
380х360х270
10,0
200,0
2,5
12,5
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Распределитель крановый
Блок детектирования БДАГ-06Р1
Узел расходомера
Блок управления БУМ-207Р
Масса, кг, не более
Распределитель крановый
Блок детектирования БДАГ-06Р1
Узел расходомера
Блок управления БУМ-207Р
Условия эксплуатации:
Температура окружающего воздуха,
0
С
Относительная влажность воздуха (при температуре воздуха 30
0
С), %, не
более
Атмосферное давление, кПа
Сопротивление защитного заземления, Ом, не более
Электрическая прочность, В/мин
Электрическое сопротивление изоляции, МОм, не менее,
- при нормальных климатических условиях
- при максимальной температуре рабочих условий (+55
°
С)
- при максимальной относительной влажности рабочих условий
(98 % при +35
°
С)
84
от 84 до 106,7
0,1
1500
до 98
IP65 ГОСТ 14254-96
IP53 ГОСТ 14254-96
IР3Х ГОСТ 14254-96
1,8
Условия транспортирования:
Прочность при транспортировании при повышенной температуре,
0
С
Прочность при транспортировании при пониженной температуре,
0
С
Прочность при транспортировании при воздействии повышенной влаж-
ности при +35
0
С, %
Степень защиты от воздействия воды и попадания внешних твердых
предметов и пыли
Исключение:
Блок управления БУМ-207Р и узел расходомера
Свинцовые защиты
Устойчивость при воздействии фонового гамма-излучения мощностью
амбиентного эквивалента дозы, мкЗв/ч, не более
Пределы допускаемой дополнительной погрешности блока при воздейст-
вии фонового гамма-излучения мощностью амбиентного эквивалента до-
зы 1,8 мкЗв/ч, при объемной активности паров
131
I1 Бк/м
3
, %
Устойчивость к воздействию температуры окружающего воздуха, ºС
±
30
от +0 до + 55
от минус 50 до +55
Прочность к воздействию температуры окружающего воздуха, ºС
Пределы допускаемой дополнительной погрешности на каждые10
0
С
изменения температуры окружающей среды, %
±5
Устойчивость и прочность к воздействию относительной влажности, при
температуре +35 ºС, %, не более98
Дополнительная погрешность при изменении относительной влажности, % ±10
Наработка на отказ, ч, не менее 30000
Назначенный срок службы, лет10
Время восстановления работоспособности, ч, не более 1,5
Лист № 6
всего листов 7
Знак утверждения типа
Знак утверждения типа наносят на корпус блока фотохимическим методом, а на ти-
тульныйлиструководствапоэксплуатацииАБЛК.418275.425РЭипаспорта
АБЛК.418275.425 ПС – типографским способом.
-
-
Комплектность средства измерений
В комплект поставки блока входят изделия и эксплуатационная документация, приве-
денные в таблице 3.
Таблица 3.
Обозначение
АБЛК.306222.401
АБЛК.468214.400
АБЛК.418275.426
АБЛК.468332.536
Кол-во, шт.
2
1
2
1
1 комплект
АБЛК.00898-01
АБЛК.418275.425 ВЭ
Наименование
Распределитель крановый
Узел расходомера
Блок детектирования БДАГ-06Р1
Блок управления БУМ-207Р
Комплект монтажных частей согласно ведомости
АБЛК.418275.425 ВЧ
Комплект запасных частей, инструмента и принад-
лежностей согласно ведомости АБЛК.418275.425 ЗИ
Программа технологического контроля
Ведомость эксплуатационных документов
1)
1 комплект
1
1
-
Комплект эксплуатационных документов согласно
ведомости АБЛК.418275.425 ВЭ
1)
1 комплект
1)
Поставляется только при самостоятельной поставке блока. При заказе в составе ра-
диационного комплекса формируется в составе этого комплекса.
Поверка
Осуществляется в соответствии с методикой поверки, изложенной в разделе 4 Руководства по
эксплуатации АБЛК.418275.425 РЭ, утвержденной ГЦИ СИ ОАО «СНИИП» 25.08.2012г.
В перечень основного поверочного оборудования входят:
1) Рабочий эталон II разряда источники ОСГИ с радионуклидом
133
Ва с активностями
10
3
, 10
4
, 10
5
Бк.
2) Рабочий эталон специальный аэрозольный источник САИ-05И-01, диапазон вос-
произведения объемной активности от 10
4
до 9
×
10
4
Бк·м
-3
.
3) Счетчик газа объемный NPM-G4, объемный расход от 5 до 100 л/мин.
Сведения о методиках (методах) измерений
Руководство по эксплуатации АБЛК.418275.425 РЭ.
Нормативные и технические документы, устанавливающие требования к блокам детек-
тирования БДАГ-05Р1
1. ГОСТ 27451-87. «Средства измерений ионизирующих излучений. Общие техниче-
ские условия».
2. ГОСТ 22251-89. «Средства измерений объемной активности искусственного ра-
диоактивного аэрозоля. Общие технические требования и методы испытаний».
3. ГОСТ 8.090-79. ГСОЕИ. «Государственный специальный эталон и общесоюзная
поверочная схема для средств измерений объемной активности радиоактивных аэрозолей».
4. Блок детектирования БДАГ-05Р1. Технические условия АБЛК.418275.425 ТУ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
– осуществление деятельности в области охраны окружающей среды;
Лист № 7
всего листов 7
– осуществление деятельности по обеспечению безопасности при чрезвычайных си-
туациях;
– осуществление производственного контроля за соблюдением установленных зако-
нодательством РФ требований промышленной безопасности к эксплуатации опасного произ-
водства;
– выполнение работ по обеспечению безопасных условий и охраны труда.
Изготовитель
Открытое акционерное общество «Специализированный научно-исследовательский
институт приборостроения» (ОАО «СНИИП»)
Юридический адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Почтовый адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Телефоны +7(499) 198-97-64, +7(499) 943-00-61
Факс +7(499) 943-00-63
E-mail:
Испытательный центр
ГЦИ СИ ОАО «СНИИП»
Регистрационный номер 30050-11
Юридический адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Телефон +7(499)198-97-00
Факс +7(499)943-00-63
Е-mail:
Ф.В.Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.«___» __________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 60754-15 | Блоки формирования | БФА-09Р | ООО "СНИИП-АСКУР", г.Москва; ОАО "ЭЛАРА", г.Чебоксары | 1 год | Перейти |
| 22195-01 | Блоки сопряжения с тензодатчиками | CTF-03 | ЗАО "Эмикон", г.Москва | 1 год | Перейти |
| 12714-91 | Блоки стробоскопического преобразователя программируемые | Я4С-125/4 | ГП "Минский завод "Калибр", Беларусь, г.Минск | 1 год | Перейти |
| 22313-01 | Блоки связи комплекса поверочной аппаратуры | БС-КПА | НПО "САУТ", г.Екатеринбург | 1 год | Перейти |
| 54231-13 | Блоки регистрации | БР-04Д | ООО НПП "Доза", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
