Расходомеры ультразвуковые TFX Ultra, TFXL, TFXP, DXN, ГРСИ 52889-13

Смотреть ГРСИ
52888-13

Номер госреестра:

52889-13

Наименование СИ:

Расходомеры ультразвуковые

Обозначение типа:

TFX Ultra, TFXL, TFXP, DXN

Производитель:

Фирма "Dynasonics Company of Division Racine Federated Inc.", США

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

13.03.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50141

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые TFX Ultra, TFXL, TFXP, DXN

Назначение средства измерений

Расходомеры ультразвуковые TFX Ultra, TFXL, TFXP, DXN (далее - расходомеры)

предназначены для измерений объемного расхода и объема жидкостей в полностью наполнен-

ных напорных трубопроводах круглого сечения и преобразования результатов измерений в вы-

ходные электрические сигналы.

Описание средства измерений

Расходомеры состоят из вычислителя и первичных преобразователей, которые могут

быть изготовлены в виде единой конструкции (компактное исполнение) или могут быть разне-

сены между собой (разнесенное исполнение).

Принцип работы расходомеров основан на времяимпульсном методе измерений, при

котором разность времени прохождения ультразвукового импульса в жидкости по направлению

движения жидкости и против него пропорциональна скорости (расходу) потока жидкости в

трубопроводе. При работе расходомера вычислитель формирует электрические сигналы, кото-

рые поочередно передаются в первичные преобразователи, установленные на трубопроводе.

Сигналы от одного первичного преобразователя проходят через стенки трубопровода и жид-

кость, принимаются вторым первичным преобразователем и далее поступают в вычислитель,

где происходит вычисление разности времен прохождения сигнала от одного первичного пре-

образователя к другому и обратно и вычисление скорости потока, объемного расхода и объема

жидкости в трубопроводе,. Расходомеры позволяют измерять скорость потока, расход и объем

жидкости прошедший как в прямом, так и в обратном направлениях. Вычислитель отображает

на показывающем устройстве (жидкокристаллическом дисплее) результаты измерений объем-

ного расхода и объема и формирует выходные сигналы.

Вычислитель представляет собой отдельный электронный блок, предназначенный для

формирования сигналов для первичных преобразователей и обработки измерительной инфор-

мации поступающей от них. Вычислители расходомеров TFX Ultra, TFXL, TFXP, DXN отлича-

ются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомо-

гательных функций.

Первичные преобразователи представляют собой накладные ультразвуковые датчики,

устанавливаемые на трубопровод. В составе расходомеров могут применяться первичные пре-

образователи исполнений DTTS, DTTC, DTTN, DTTH, DTTL, DTTSU. Первичные преобразова-

тели разных исполнений отличаются диапазоном температур жидкости, способом монтажа, а

также диаметрами и материалами трубопроводов с которыми они могут применяться.

Расходомеры ультразвуковые TFX Ultra изготавливаются в компактном исполнении

(диаметр трубопровода до 50 мм) и разнесенном исполнении. Расходомеры ультразвуковые

TFX Ultra могут применяться с первичными преобразователями исполнений DTTS, DTTC,

DTTN, DTTH, DTTL. Результаты измерений преобразуются в выходной токовый сигнал 4-20

мА и частотно-импульсный сигнал с частотой до 1000 Гц, USB, RS485, Ethernet, Modbus.

Расходомеры ультразвуковые TFXL изготавливаются в компактном исполнении (диа-

метр трубопровода до 50 мм) и разнесенном исполнении. Расходомеры ультразвуковые TFXL

могут применяться с первичными преобразователями исполнений DTTS, DTTC, DTTN, DTTH.

Результаты измерений преобразуются в выходной токовый сигнал 4-20 мА, частотный сигнал с

частотой до 1000 Гц или импульсный сигнал.

Расходомеры ультразвуковые TFXP изготавливаются в разнесенном исполнении. Рас-

ходомеры ультразвуковые TFXP могут применяться с первичными преобразователями испол-

Лист № 2

Всего листов 7

нений DTTS, DTTC, DTTN, DTTH. Результаты измерений преобразуются в выходной токовый

сигнал 4-20 мА и частотный сигнал с частотой до 2500 Гц или могут передаваться по RS485.

Расходомеры ультразвуковые DXN изготавливаются в разнесенномисполнении. С

расходомерами ультразвуковыми DXN могут применяться первичные преобразователи испол-

нений DTTN, DTTL, DTTSU. Результаты измерений преобразуются в выходной токовый сигнал

4-20 мА и частотно-импульсный сигнал с частотой до 1000 Гц.

Настройка расходомеров может осуществляться с помощью кнопок на корпусе вычис-

лителей или с применением программного обеспечения ULTRALINK.

Фотографии внешнего вида расходомеров и места нанесения

поверительных клейм (наклеек и пломб)

а) DTTS, DTTC

б) DTTS, DTTC с U – образной шпилькой

в) DTTN, DTTH, DTTL

г) DTTSU

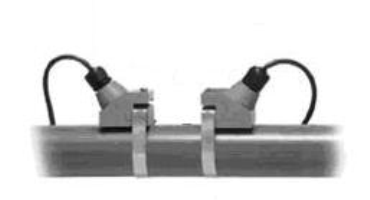

Рисунок 1. Первичные преобразователи

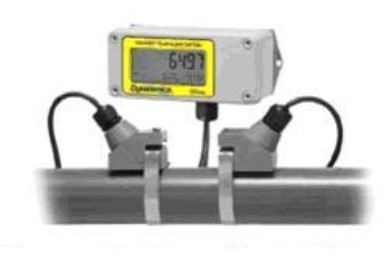

а) компактное исполнениеб) разнесенное исполнение

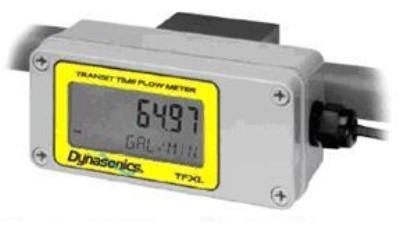

Рисунок 2. Расходомеры ультразвуковые TFXL

Лист № 3

Всего листов 7

а) компактное исполнениеб) разнесенное исполнение

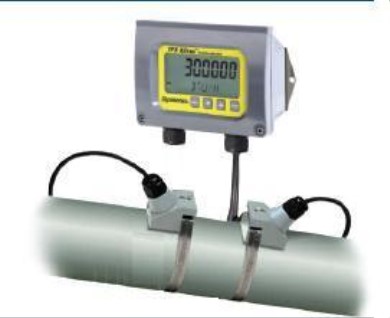

Рисунок 3. Расходомеры ультразвуковые TFX Ultra

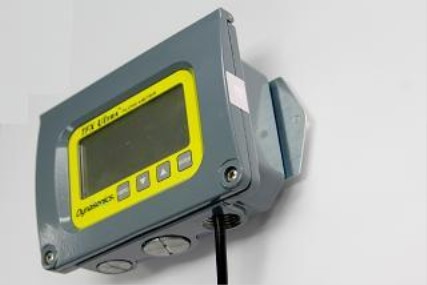

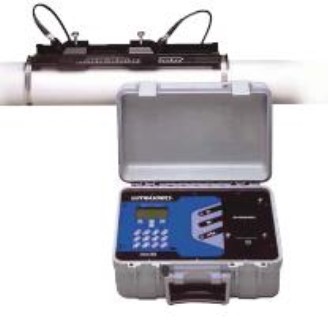

а) TFXPб) DXN

Рисунок 4. Расходомеры ультразвуковые TFXP и DXN

Рисунок 5. Места нанесения поверительных клейм (наклеек и пломб)

Лист № 4

Всего листов 7

Программное обеспечение

предназначено для обработки измерительной информации от первичных преобразователей, ин-

дикации результатов измерений скорости потока, объемного расхода и объема жидкостей на

жидкокристаллическом индикаторе (ЖКИ), формирования выходных сигналов, настройки рас-

ходомера, проведение диагностики расходомера. Программное обеспечение (ПО) является

встроенным программным обеспечением. Разделения на метрологически значимую часть ПО и

метрологически незначимую часть ПО нет.

Вычисление цифрового идентификатора программного обеспечения и вывод его значе-

ния на ЖКИ расходомера не проводится. Для защиты от несанкционированного доступа к ПО

расходомеров доступ к их настройкам ограничен паролем и пломбами.

Идентификационные данные ПО расходомеров

Наименование Идентифика- Номер версии Цифровой иденти- Алгоритм вычис-

программного ционное (идентификацион- фикатор программ- ления цифрового

обеспечения наименование про- ный номер) про- ного обеспечения идентификатора

граммного обеспе- граммного обеспе- (контрольная суммапрограммного

ченияченияисполняемого кода обеспечения

ПО расходоме-D007-1045-002-Rev BB05CBCC7CRC32

ров TFX Ultra RevB.hex

ПО расходоме-D007-1045-005-Rev E5E3BB59ACRC32

ров TFXL RevE.hex

ПО расходоме-D007-1045-009-Rev BB73B0F5DCRC32

ров TFXP RevB.hex

ПО расходоме-D007-1045-018-Rev NE17645B5CRC32

ров DXN RevN.hex

Защита ПО расходомеров от непреднамеренных и преднамеренных изменений соответ-

ствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточ-

ной мере исключают возможность несанкционированной модификации, удаления и иных

преднамеренных изменений ПО и измеренных данных.

Метрологические и технические характеристики

Метрологические и технические характеристики расходомеров приведены в таблице 1

и в таблице 2.

Таблица 1. Характеристики первичных преобразователей

ПараметрЗначение

Диапазон номинальных диаметров трубопровода в зависимости от типа пер-

вичного преобразователя, мм

- DTTS, DTTCот 12 до 50

- DTTN, DTTH от 50 до 2500

- DTTLот 600 до 3050

- DTTSU от 12 до 60

Диапазон температуры жидкости в зависимости от исполнения первичного

преобразователя, °C:

- DTTSот -40 до +85

- DTTC, DTTN, DTTL, DTTSU от -40 до +121

- DTTH от -40 до +176

Значение

жидкость

Таблица 2. Характеристики расходомеров.

Параметр

Измеряемая среда

Диапазон измерений скорости потока измеряемой среды при примене-

нии первичных преобразователей DTTN/DTTH/DTTL/DTTSU, м/с

от -12 до 12

Лист № 5

Всего листов 7

ПараметрЗначение

Диапазон измерений объемного расхода измеряемой среды при приме-

нении первичных преобразователей DTTS/DTTC, м

/чот 0,36 до 95,4

Пределы допускаемой относительной погрешности измерений объем-

ного расхода (скорости потока) и объема измеряемой среды в трубо-

проводе при применении первичных преобразователей DTTN/ DTTH/

DTTL/ DTTSU при скорости потока измеряемой среды υ, %:

- для расходомеров ультразвуковых TFX Ultra, TFXL, TFXP:

- υ ≥ 0,3 м/с±1

- υ < 0,3 м/с±0,3/υ

- для расходомеров ультразвуковых DXN:

- υ ≥ 0,6 м/с±1

- υ < 0,6 м/с± 0,6/υ

Пределы допускаемой относительной погрешности измерений объем-

ного расхода (скорости потока) и объема измеряемой среды в трубо-

проводе при применении первичных преобразователей DTTS/DTTC

(диаметр трубопровода 25 мм и более) при скорости потока измеряе-

мой среды υ, %:

- υ ≥ 1,2 м/с±1

- υ < 1,2 м/с±1,2/υ

Пределы допускаемой приведенной к диапазону измерений погрешно-

сти измерений объемного расхода (скорости потока) и объема изме-

ряемой среды в трубопроводе при применении первичных преобра-±1

зователей DTTS/DTTC (диаметр трубопровода менее 25 мм), %

Пределы допускаемой приведенной к диапазону измерений погрешно-

сти преобразования результатов измерений расхода измеряемой среды

в токовый выходной сигнал, %±0,2

Пределы допускаемой приведенной к диапазону измерений погрешно-

сти преобразования результатов измерений расхода измеряемой среды

в частотный выходной сигнал, %±0,1

Показывающее устройство (ЖКИ):

- расходомеры ультразвуковые TFX Ultra, TFXLдвухстрочный восьмисим-

вольный

- расходомеры ультразвуковые TFXPграфический 128×64 точек

графический цветной

- расходомеры ультразвуковые DXN800×480 точек

Температура окружающей среды, °C:

- расходомеры ультразвуковые TFX Ultra, TFXL, TFXPот -40 до +85

- расходомеры ультразвуковые DXN

- при питании от батареи от -20 до +45

- при питании от внешней сети от -30 до +60

Относительная влажность:

- расходомеры ультразвуковые TFX Ultra, TFXL, DXN

- при температуре окружающей среды от -20 до 31 ºCне более 80 %

- при температуре окружающей среды от 31 º до 40 ºCлинейное уменьшение

до 50 % при 40 ºC

- расходомеры ультразвуковые TFXPне более 95% без конденса-

ции

Электропитание:

- расходомеры ультразвуковые TFX Ultra:

- напряжение постоянного тока, Вот 10 до 28

- напряжение переменного тока с частотой 50/60 Гц, Вот 95 до 26, от 20 до 28

Лист № 6

Всего листов 7

ПараметрЗначение

- расходомеры ультразвуковые TFXL:

- напряжение постоянного тока, Вот 11 до 30

- расходомеры ультразвуковые TFXP:

- напряжение постоянного тока, Вот 12 до 15

- напряжение переменного тока с частотой 50/60 Гц, В115±15%; 230±15%

- расходомеры ультразвуковые DXN:

- напряжение постоянного тока, Вот 10 до 30

- напряжение переменного тока с частотой 50/60 Гц, В от 100 до 240

Габаритные размеры вычислителей в разнесенном исполнении, мм, не

более:

- расходомеры ультразвуковые TFX Ultra 152,4×110×53,8

- расходомеры ультразвуковые TFXL 169,2×80,5×65,3

- расходомеры ультразвуковые TFXP355,6×268,2×153,9

- расходомеры ультразвуковые DXN 240×197,6×95,7

Масса (без первичных преобразователей), кг, не более:

- расходомеры ультразвуковые TFX Ultra1,0

- расходомеры ультразвуковые TFXL0,5

- расходомеры ультразвуковые TFXP6,7

- расходомеры ультразвуковые DXN3,1

Примечание – пределы погрешности расходомеров при измерении объемного расхода и объема из-

меряемой среды приведены без учета погрешности определения параметров трубопровода.

Знак утверждения типа

наносится на корпус расходомера с помощью наклейки и на титульный лист паспорта типо-

графским способом.

Примечание

Комплектность средства измерений

Наименование

Расходомер

Методика поверки

Руководство по эксплуатации

Паспорт

Программное обеспечение

Кол-во, шт

по заказу на CD

Поверка

осуществляется в соответствии с методикой поверки МП 52889-13 «Расходомеры ультразвуко-

вые TFX Ultra, TFXL, TFXP, DXN. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИ-

ИМС» 05.10.2012 г.

Основные средства поверки:

- установка проливная метрологическая УРМ-2000, диапазон расходов от 0,1 до

2000 м

/ч, относительная погрешность при измерении объема воды не более 0,3 %;

- частотомер электронно-счетный Ч3-63/1 по ДЛИ2.721.007 ТУ;

- калибратор-вольтметр универсальный В1-28, диапазон измерений от 0 до 25 мА, при-

веденная погрешность не более 0,05 %.

Сведения и методиках (методах) измерений

приведены в руководствах по эксплуатации.

Лист № 7

Всего листов 7

Нормативные документы, устанавливающие требования к расходомерам ультразвуко-

вым TFX Ultra, TFXL, TFXP, DXN

1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объе-

ма и массы жидкостей.

2. Техническая документация фирмы “Dynasonics Company of Division Racine Federated

Inc.”, США.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Для расходомеров ультразвуковых TFX Ultra и TFXL осуществление деятельности в

области охраны окружающей среды, осуществление торговли и товарообменных операций.

Изготовитель

Фирма “Dynasonics Company of Division Racine Federated Inc.”, США.

8635 Washington Ave

Racine, WI 53406-3738 USA

Tel. 262-639-6770

Fax. 262-639-2267

· 800.535.3569

Заявитель

Фирма “Pergam Technical Services Inc.”, США

237 SW 41st Street, Renton, WA 98057 USA

Испытательный центр

Государственный центр испытаний средств измерений

ФГУП «ВНИИМС». Регистрационный номер № 30004-08.

Россия, 119361, Москва,

ул. Озерная, 46.

тел. (495) 437-56-66.

факс. (495) 437-55-77.

Заместитель

Руководителя Федерального

агентства по техническому ре-

гулированию и метрологии

Ф.В. Булыгин

М.п.« ___ » ________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
60978-15	Дефектоскопы ультразвуковые	УДС2М-35	НПП "MDR Grup" SRL, Молдова, г.Кишинев	1 год	Перейти
62312-15	Дефектоскопы ультразвуковые	EPOCH 650	Компания "Olympus Scientific Solutions Americas", США	1 год	Перейти
30768-05	Расходомеры ультразвуковые с накладными излучателями	УЗР-Н	ЗАО "Промсервис", г.Димитровград	2 года	Перейти
21197-01	Уровнемеры ультразвуковые	ГАММА-ДУУ2	ЗАО "Альбатрос", г.Москва	2 года	Перейти
20025-00	Преобразователи скорости и направления воздушного потока ультразвуковые	WAS425A и WAS425AH	Фирма "Vaisala Oy", Финляндия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуРасходомеры ультразвуковые TFX Ultra, TFXL, TFXP, DXNГРСИ 52889-13

Заказать поверку
Расходомеры ультразвуковые TFX Ultra, TFXL, TFXP, DXN
ГРСИ 52889-13
