Преобразователь расхода жидкости эталонный лопастной M16-S6, ГРСИ 52888-13
Номер госреестра:
52888-13
Наименование СИ:
Преобразователь расхода жидкости эталонный лопастной
Обозначение типа:
M16-S6
Производитель:
Фирма "FMC Technologies" FMC Measurement Solutions, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ P644653253
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50140
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователь расхода жидкости эталонный лопастной модели M16-S6
Назначение типа средства измерений
Преобразователь расхода жидкости эталонный лопастной модели M16-S6 (далее –
преобразователь M16-S6), предназначен для измерений объёмного расхода и объёма жидко-
сти, используется как рабочий эталон 2-го разряда при поверке преобразователя расхода жид-
кости турбинного модели HELIFLU TZ-N с Ду 250 мм в составе системы измерений количе-
ства и показателей качества нефти № 452 на ЛПДС "Ачинская".
Описание средства измерений

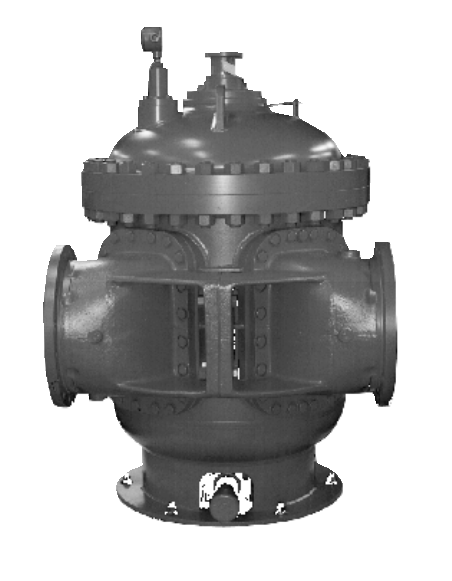

Рисунок 1 – Фотография общего вида.
Пломбировку преобразователя M16-S6 от несанкционированного доступа осуществ-
ляют пломбами, установленными на контровочных проволоках, пропущенных через отверстия
шпилек, расположенных на диаметрально противоположных фланцах преобразователя M16-S6.
Метрологические и технические характеристики
Измеряемая среда
От 2 до 30
± 0,1
Наименование характеристики
Значение характеристики
Нефть по ГОСТ Р 51858–2002 "Нефть.
Общие технические условия"
От 250 до 1900
4,0
От минус 10 до 25
От минус 46 до 65
Диапазон измерений объёмного расхода, м
3
/ч
Максимальное давление измеряемой среды, МПа, не более
Диапазон кинематической вязкости измеряемой среды в
рабочем диапазоне температуры, сСт
Диапазон температуры измеряемой среды, °С
Диапазон температуры окружающей среды, °С
Пределы допускаемой относительной погрешности изме-
рений объема, %
Лист № 2
всего листов 3
Знак утверждения типа
Знак утверждения типа наносится справа в нижней части титульного листа руково-
дства по эксплуатации типографским способом.
Комплектность средства измерений
- преобразователь расхода жидкости эталонный лопастной модели M16-S6, заводской
№ P644653253 – 1 шт.;
- руководство по эксплуатации – 1 экз.;
- паспорт – 1 экз.;
- МИ 3044–2007 ГСИ. Преобразователи объема жидкости эталонные лопастные Smith
Meter фирмы "FMC Technologies Measurement Solutions" Smith Meter Inc., США, Smith Meter
GmbH и F.A. Sening GmbH, Германия. Методика поверки – 1 экз.
Поверка
осуществляется по МИ 3044–2007 ГСИ. Преобразователи объема жидкости эталонные
лопастные Smith Meter фирмы "FMC Technologies Measurement Solutions" Smith Meter Inc.,
США, Smith Meter GmbH и F.A. Sening GmbH, Германия. Методика поверки.
Основные средства поверки:
- установка поверочная трубопоршневая двунаправленная, максимальный расход
1900 м
3
/ч, пределы допускаемой относительной погрешности измерений ± 0,05 %;
- преобразователь плотности жидкости измерительный 7835, диапазон измерений от
700 до 1100 кг/м
3
, пределы допускаемой абсолютной погрешности ± 0,36 кг/м
3
;
- комплекс измерительно-вычислительный на базе устройств программного управле-
ния TREI-5B, пределы допускаемой относительной погрешности вычисления К-фактора ±
0,025 %.
Допускаетсяиспользованиедругихсредствповеркисметрологическими
характеристиками, не уступающими указанным.
Сведения о методиках (методах) измерений
В преобразователе M16-S6 применен прямой метод динамических измерений объем-
ного расхода жидкости, приведенный в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователю расхода жидкости эталонному лопастному модели M16-S6
1. ГОСТ 8.510–2002 "ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости";
2. ГОСТ trial—89 "Счетчики жидкости камерные ГСП. Общие технические усло-
вия".
3. Техническая документация фирмы-изготовителя.
3. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
-
в качестве рабочего эталона 2-го разряда при поверке объемных расходомеров-
счетчиков жидкости;
- при проведении измерений, предусмотренных законодательством Российской Феде-
рации о техническом регулировании в части обязательных требований к измерениям, этало-
нам единиц величин, стандартным образцам и средствам измерений.
Лист № 3
всего листов 3
Изготовитель
"FMC Technologies, FMC Measurement Solutions", США.
Адрес: 1602 Wagner Avenue, PO Box 10428, Erie, PA 16514 0428, США.
Телефон: 814 898 5000, факс: 814 898 5000.
Заявитель
ООО "НПП "ГКС"
Юридический адрес: 420107, РФ, РТ, г. Казань, ул. Петербургская, д. 50.
Почтовый адрес: 420111, РФ, РТ, г. Казань, ул. Московская, д. 35.
Тел. (843) 221-70-00, факс (843) 221-70-01, e-mail:
.
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-
исследовательский институт расходометрии". Регистрационный номер 30006-09.
Юридический адрес: 420088, г. Казань, ул. 2-я Азинская, 7А.
Тел. (843) 272-70-62, факс 272-00-32, e-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П."
"
2013 г.
