Преобразователи давления измерительные KXD 42 050, ГРСИ 52883-13
Номер госреестра:
52883-13
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
KXD 42 050
Производитель:
Фирма "Ashcroft Instruments GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 1104А0181, 1104А0190, 0903А0245, 0903А0246
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50043
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные KXD 42 050
Назначение средства измерений
Преобразователи давления измерительные KXD 42 050 (далее – преобразователи)
предназначены для измерения давления жидкой смазки на ТЭЦ-5 филиала
«Невский» ОАО
«ТГК-1».
Описание средства измерений
В преобразователях используется пьезорезистивный принцип преобразования давления
вэлектрическийвыходнойсигнал.Чувствительныйэлементпреобразователя,
деформирующийся подвлияниемизмеряемогодавления, изменяет сопротивление
пьезорезисторов, которое преобразуется с помощью электронного блока преобразователя в
пропорциональный токовый выходной сигнал.
Фото общего вида преобразователей представлено на рисунке 1.

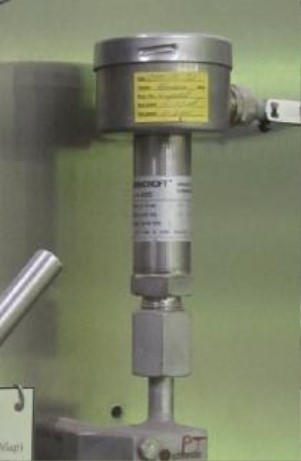

Рисунок. 1. Преобразователь давления измерительный модели KXD 42050.
от 0 до 6 (от 0 до 0,6)
± 0,5
0,5
от 4 до 20
±
0,3
Метрологические и технические характеристики
Диапазон измерений, бар (МПа)
Пределы допускаемой приведенной погрешности, %
Вариация, не более, %
Выходной сигнал, мА
Пределы дополнительной погрешности от влияния изменения
температуры окружающего воздуха, %/ 10° C
Параметры электропитания:
- напряжение постоянного тока, В
Температура окружающей среды, °С
Габаритные размеры (диаметр х глубина х высота), мм, не более
Масса, кг
от 12 до 30
от плюс 5 до плюс 50
163х211х312
0,25
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Лист № 2
всего листов 2
Комплектность
Преобразователь давления измерительный KXD 42 050,
зав. №№ 1104А0181, 1104А0190, 0903А0245, 0903А0246
Паспорт
4 шт.
4 экз.
Поверка
осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразова-
тели давления измерительные. Методика поверки».
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспор-
та на преобразователи давления измерительные KXD 42 050.
Нормативные и технические документы, устанавливающие требования к преобразова-
телям давления измерительным KXD 42 050
1. ГОСТ 22520-85 «Датчики давления, разрежения
и разности давлений с электриче-
скими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления
измерительные. Ме-
тодика поверки»;
4. Техническая документация «Ashcroft Instruments GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной
безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
«Ashcroft Instruments GmbH», Германия
Max-Planck-Straβe 1, D-52499 Baesweiler
Tel +49 (0)2401 8080, fax +49 (0)2401 7027
Заявитель
ООО «КСБ», г. Москва
г. Москва, ул. 2-ая Звенигородская, д. 13, стр. 15
Тел.: (495) 980-11-76, факс: (495) 980-11-69
E-mail:
Испытательный центр
(ГЦИ СИ ФГУП «ВНИИМС». Аттестат аккредитации № 30004-08 от 27.06.2008
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77, факс: (495) 437-56-66
E-mail:
, адрес в Интернет:
Ф.В. Булыгин
Заместитель Руководителя Федерального
Агентства по техническому
регулированию и метрологии
М.п.«_____» ____________ 2013 г.
