Номер госреестра:
52874-13
Наименование СИ:
Датчики давления
Обозначение типа:
PEX10
Производитель:
Компания "tecsis GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50034
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления РЕХ10
Назначение средства измерений
Датчики давления РЕХ10 (далее
по тексту – датчики) предназначены для измерений и
преобразований избыточного или абсолютного давления жидкостей, газов и паров в нормиро-
ванный аналоговый выходной сигнал постоянного тока.
Описание средства измерений
Принцип действия датчиков основан на использовании зависимости между измеряемым
давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана, на которую нанесены тен-
зорезистивные элементы, соединенные по мостовой схеме. Под воздействием измеряемого
давления происходит деформация мембраны, приводящая к изменению сопротивлений тензо-
резисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса мос-
та, пропорциональный измеряемому давлению, поступает
в электронный блок преобразова-
ния для усиления, обеспечения температурной компенсации и преобразования в нормирован-
ный аналоговый выходной сигнал постоянного тока.
Конструктивно датчики выполнены в виде единого цилиндрического корпуса из нержа-
веющей стали, в котором расположен чувствительный элемент и электронный блок преобра-
зования. На верхний торец корпуса устанавливается электрический соединитель, нижний то-
рец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится из-
меряемое давление.
Датчики имеют взрывозащищенное исполнение и могут применяться во взрывоопасных
зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты
0ExiallCT4…T6X.

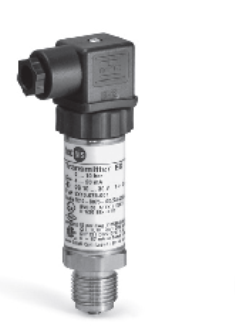

Внешний вид датчика приведен на рисунке 1.
Рисунок 1 – Внешний вид датчика давления РЕХ10
от 0,01 до 100
0; минус 0,1
Метрологические и технические характеристики
Верхние пределы измерений (ВПИ), МПа
Нижние пределы измерений, МПа
Пределы допускаемой основной приведенной погрешности,
% от диапазона измерений
для датчиков:
·
с ВПИ до 0,025 МПа
·
с ВПИ свыше 0,025 МПа
±0,5
±0,25
Лист № 2
всего листов 3
от 4 до 20
±0,2
350
200
150
от 10 до 30
1
0,2
35
155,7
15
20000
Выходной аналоговый сигнал, мА
Пределы дополнительной погрешности, вызванной изменением
температуры окружающего воздуха от 20
°
С в диапазоне
рабочих температур на каждые 10
°
С, % от диапазона измерений
Предельно допустимое испытательное давление,
% от верхнего предела измерений (ВПИ), не более
для датчиков:
·
с ВПИ до 1,6 МПа
·
с ВПИ свыше 1,6 до 60 МПа
·
с ВПИ свыше 60 МПа
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Масса, кг, не более
Габаритные размеры, мм
·
диаметр корпуса
·
длина
Средний срок службы, лет
Средняя наработка до метрологического отказа, ч
Условия эксплуатации:
Диапазон рабочих температур окружающей среды, °С
Атмосферное давление окружающего воздуха, кПа
Относительная влажность воздуха, % не более
от минус 20 до 80
от 84 до 106,7
90
Знак утверждения типа
Знак утверждения типа наносится
типографским
способом
на
титульный лист
руково-
дства по эксплуатации и методом наклейки или иным методом на корпус датчика.
Комплектность средства измерений
Датчик – 1 шт.
Руководство по эксплуатации – 1 экз.
Поверка
осуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измеритель-
ные. Методика поверки».
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документе «Датчики давления РЕХ10. Руко-
водство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам дав-
ления РЕХ10
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрически-
ми аналоговыми выходными сигналами ГСП»
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений избыточного давления до 250 МПа»
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная пове-
рочная схема для средств измерений абсолютного давления в диапазоне 2,7
×
10
2
-4000
×
10
2
Па»
4 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Мето-
дика поверки»
5 Техническая документация изготовителя
Лист № 3
всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление производственного контроля за соблюдением установленных законодательст-
вом РФ требований промышленной безопасности к эксплуатации опасного производственно-го
объекта; выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством РФ обязательным
требованиям.
Изготовитель:
Компания «tecsis GmbH», Германия
Адрес:Carl-Legien-Straße 40, 63073 Offenbach am Main
tel: +49-69-5806-0, fax: +49-69-5806-7788.
Заявитель:
ООО «Про-Аква», г. Москва
Адрес: 124460, г. Москва, Зеленоград, корп. 1205, н.п.1
тел.: (495) 650-08-52, факс: (495) 650-08-00
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
тел.: (812) 323-96-29, факс: (812) 323-96-30,
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«_____» ____________ 2013 г.
