Весы автомобильные неавтоматического действия АТЛАНТ-М, ГРСИ 52870-13
Номер госреестра:
52870-13
Наименование СИ:
Весы автомобильные неавтоматического действия
Обозначение типа:
АТЛАНТ-М
Производитель:
ООО Завод "СибТензоПрибор", г.Топки
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50030
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия «АТЛАНТ-М»
Назначение средства измерений
Весы автомобильные неавтоматического действия «АТЛАНТ-М» (далее весы) пред-
назначены для статического взвешивания автотранспортных средств.
Описание средства измерений
Принцип действия весов основан на преобразовании действующей на весы силы,
создаваемой взвешиваемым грузом, в деформацию упругих элементов весоизмерительных
датчиков, на которые наклеены тензорезисторы. Деформация упругих элементов вызывает
изменение электрического сигнала тензорезисторов пропорционально массе взвешиваемого
груза. Данный сигнал, суммируемый в клеммных коробках, передаётся в индикатор, где обра-
батывается в соответствии с заданным алгоритмом, с последующей выдачей результата взве-
шивания на цифровое табло индикатора.
Весы состоят их грузоприёмного устройства (далее по тексту - ГПУ) с весоизмери-
тельными датчиками, индикатора и электрических соединительных кабелей. ГПУ весов ком-
плектуется одной, двумя или тремя грузоприёмными платформами, каждая грузоприёмная
платформа установлена на весоизмерительных датчиках, которые в свою очередь, смонтиро-
ваны на фундаменте (опорной части) ГПУ.
В весах используются весоизмерительные тензорезисторные датчики типа C модифи-
кации C16АС3 фирмы «Нottinger Вaldwin Мesstechnik GmbH», Германия (Госреестр №20784-
09), типа 4518 ДТВ ЗАО «Сибтензоприбор», РФ (Госреестр № 31557-06), типа WBK фирмы
«CAS Corporation, Ltd.» Р.Корея (Госреестр № 31532-09) и индикаторы типа WE модифика-
ции WE2110 фирмы «Нottinger Вaldwin Мesstechnik GmbH», Германия (Госреестр
№ 20785-09) или типа CI модели CI-6000A фирмы «CAS Corporation, Ltd.», Р.Корея (Госре-
естр № № 50968-12). Индикаторы находятся в отапливаемом помещении.
Весы имеют структуру условного обозначения:
«АТЛАНТ-М»-Х-Х-Х-Х
тип датчика (С16 или WBK или 4518)
тип индикатора (CI или WE)
поверочное деление е, кг
максимальная нагрузка Мах, т
тип весов
Весы выпускаются в нескольких модификациях, отличающихся максимальными
(Max) и минимальными (Min) нагрузками, типами весовых платформ и другими характери-
стиками, приведёнными в таблице 2.
Общий вид весов автомобильных неавтоматического действия «АТЛАНТ-М» пред-
ставлен на рисунке 1.
Лист № 2
всего листов 5

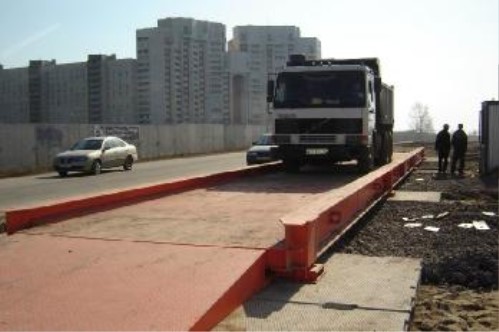

Рис. 1. Общий вид весов «АТЛАНТ-М»
Программное обеспечение
Индикаторы WE2110 и CI-6000А имеют встроенное программное обеспечение (далее
по тексту – ПО), которое идентифицируется по номеру версии ПО. Номер версии ПО для ин-
дикатора WE2110 высвечивается на дисплее при каждом запуске индикатора, а для индикато-
ра CI-6000А номер версии кратковременно высвечивается на дисплее.
Несанкционированный доступ к метрологически значимому ПО предотвращается
путем использования переключателя в режим настроек на корпусе индикатора, доступ к кото-
рому пломбируется после поверки,для индикатора WE2110 дополнительно вводится па-
роль.
На индикаторах пломба ставится на винт безопасности (скрывающий переключа-
тель) на передней панели справа от вспомогательной клавиатуры. Схемы пломбирования
представлены на рисунке 2.
Рис. 2. Схема пломбирования индикаторов CI-6000А и WE2110
Наименование
ПО
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентифика-
онный номер)
Номер версии
ционное наиме-
(идентификаци-
нование ПО
ПО
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
ПО
WE2110Р54i--
WE2110
CI-6000 series
firmware
-1.01, 1.02, 1.03--
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по
МИ 3286-2010.
Метрологические и технические характеристики
Лист № 3
всего листов 5
е = d ,
кг
Интервалы взвеши-
вания
Класс точности по ГОСТ Р 53228.................................................................................... средний (III)
Значения максимальной нагрузки Мах, минимальной нагрузки Min, поверочного деления (е),
действительной цены деления (d), числа поверочных делений (n), интервалов взвешивания и
пределов допускаемой погрешностиприведены в таблице 2.
Таблица 2
Пределы взве-
шивания, т
Мах Min
Число по-
верочных
делений, n
Количество
платформ,
шт.
Пределы допускае-
мой погрешности
при поверке, кг
0,21020001
20
0,42010001
0,21030001
30
0,42015001
1,050800
400,4202000
1; 2
1,0501200
0,4203000
601; 2; 3
1001,0502000
801,0501600
2; 3
От 0,2 т до 5 т вкл.
±
5
Св. 5 т до 20 т
±
10
От 0,4 т до 10 т вкл.
±
10
Св. 10 т до 20 т
±
20
От 0,2 т до 5 т вкл.
±
5
Св. 5 т до 20 т вкл.
±
10
Св. 20 т до 30 т
±
15
От 0,4 т до 10 т вкл.
±
10
Св. 10 т до 30 т
±
20
От 0,4 т до 10 т вкл.
±
10
Св. 10 т до 40 т
±
20
От 1,0 т до 25 т вкл.
±
25
Св. 25 т до 40 т
±
50
От 0,4 т до 10 т вкл.
±
10
Св. 10 т до 40 т вкл.
±
20
Св. 40 т до 60 т
±
30
От 1,0 т до 25 т вкл.
±
25
Св. 25 т до 60 т
±
50
От 1,0 т до 25 т вкл.
±
25
Св. 25 т до 80 т
±
50
От 1,0 т до 25 т вкл.
±
25
Св.25 т до 100 т
±
50
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до-
пускаемых погрешностей при поверке.
Габаритные размеры платформы, м:
- длина................................................................................................................................ от 6,0 до 8,0 -
ширина.............................................................................................................................. не более 3,5 -
высота................................................................................................................................ не более 1,0
Масса платформы, т............................................................................................................ от 4,6 до 6,2
Потребляемая мощность, В·А............................................................................................. не более 20
Электрическое питание весов:
– напряжение, В................................................................................................................220 (+22/-33)
– частота, Гц................................................................................................................................50 (±1)
Диапазон рабочих температур ГПУ весов для моделей:
- АТЛАНТ-М -Х-Х-Х-Х- С16…………………..…..............................…от минус 50 до плюс 50 ºС -
АТЛАНТ-М -Х-Х-Х-Х- 4518……………………..............................…от минус 50 до плюс 50 ºС -
АТЛАНТ-М -Х-Х-Х-Х- WBK................................................................. от минус 40 до плюс 40 ºС
Диапазон рабочих температур индикаторов…..……………………… от минус 10 до плюс 40 ºС
Средний срок службы весов, не менее, лет …………………………………………………….. 10
Вероятность безотказной работы за 2000 часов…...…………………………………………. 0,92
Лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на
маркировочную табличку, расположенную
на
ГПУ весов, и на титульный лист Руководства по эксплуатации весов АЖЕ 2.791.006 РЭ типо-
графским способом.
Количество
1
1
1÷3
4÷12
1÷4
1
Комплектность средства измерений
Комплектность весов представлена в таблице 3.
Таблица 3
Наименование
1 Весы «АТЛАНТ-М» в сборе:
- Грузоприёмное устройство (ГПУ), в том числе:
грузоприёмная платформа
датчик с узлом встройки
- Клеммная коробка
- Индикатор
2 Руководство по эксплуатации, совмещенное с паспортом,
весов автомобильных «АТЛАНТ-М» АЖЕ 2.791.006 РЭ
3 Руководство по эксплуатации на индикатор
1
1
Поверка
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия Метрологические
и технические требования. Испытания». Приложение Н.
Основное поверочное оборудование – гири класса точности М
1
и М
1-2
по ГОСТ OIML R 111-1-
2009 «Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Метрологические и технические
требования».
Сведения о методиках (методах) измерений
Описание метода измерений содержится в Руководстве по эксплуатации «Весы авто-
мобильные неавтоматического действия «АТЛАНТ-М» АЖЕ 2.791.006 РЭ».
Нормативные документы, устанавливающие требования к весам автомобильным неавто-
матического действия «АТЛАНТ-М»
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и техни-
ческие требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление мероприятий государственного контроля (надзора);
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям;
- осуществление
торговли
и
товарообменных
операций, выполнение
государствен-
ных учётных операций.
Изготовитель
Общество с ограниченной ответственностью Завод «СибТензоПрибор» (ООО Завод
«СТП»), г. Топки, Кемеровской области.
Адрес: 652300, г. Топки Кемеровской области, ул. Заводская, 1
Почтовый адрес: 652300, г. Топки, Кемеровской области , ул. Заводская, 1
тел./факс. (384-54) 2-02-54 / e-mail:
Лист № 5
всего листов 5
Сведения об испытательном центре
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»), зарегистрированное в Государственном реестре средств измерений под
№ 30007-09 от 12.12.2009 г.
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4,
тел. (383) 210-08-14, факс (383) 210-13-60,
е-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» __________2013 г.
