Номер госреестра:
52869-13
Наименование СИ:
Наборы грузов специальных
Обозначение типа:
Нет данных
Производитель:
Фирма "Zwick GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50029
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Набор грузов специальных
Назначение средства измерений
Набор грузов специальных предназначен для воспроизведения статической силы.
Описание средства измерений
Набор грузов специальных воспроизводит статическую силу в диапазоне от 0,01 до
200 Н. Каждый груз имеет маркировку с обозначением номинала воспроизводимой силы, но-
мера набора и номера груза в наборе. Маркировка номера набора и номера груза производит-
ся методом штамповки
.
Значение воспроизводимой силы наносится краской. Грузы номи-
нальной силы от 0,01 до 0,2 Н изготовлены из латунного сплав, номинальной силы от 0,5 до
50 Н изготовлены из нержавеющей стали.
Набор грузов специальных для
поверки и
калибровки машин испытательных ком-
плектуется системами подвеса, тарелкой для установки грузов, удлинительными стержнями,
соединительными деталями и уложен в чемоданы для хранения и транспортировки.
Место маркировки

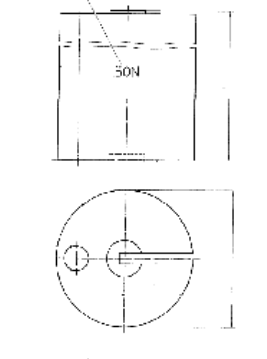

Рисунок 1. Общий вид грузов специальных номинальной силы от 0,5 до 50 Н
Место маркировки
Рис.2 Общий вид грузов специальных номинальной силы от 0,01 до 0,2 Н
Метрологические и технические характеристики
Пределы допускаемой относительной погрешности воспроизведения силы ±0,15 %.
Геометрические размеры и масса грузов специальных приведены в Таблице 1.
Лист № 2
всего листов 3
Таблица.1
Номинальное значение силы, Н
0,01
0,02
0,05
0,1
0,2
0,5
1
2
5
10
20
50
Масса груза , кг
0,001020
0,002039
0,005099
0,010197
0,020394
0,050986
0,101972
0,203943
0,509858
1,019716
2,039432
5,098581
Диаметр, мм
18
18
20
20
20
40
40
40
90
90
90
90
Высота, мм
0,85
1,7
4
8
14,5
6,7
13,1
25,7
12
24
46
113,5
Знак утверждения типа
наносится на чемодан в виде наклейки и на титульный лист руководства по эксплуатации ти-
пографским способом.
Соединительная деталь
1
Соединительный палец Ø 3 мм для соединительной дета-
ли
1
Примечания
Комплектность средства измерений
Наименование
Система подвеса малая (лёгкая)
Удлинительный стержень системы подвеса
Система подвеса большая (тяжёлая)
Тарелка для установки грузов
Груз 0,01 Н
Груз 0,02 Н
Груз 0,05 Н
Груз 0,1 Н
Груз 0,2 Н
Груз 0,5 Н
Груз 1 Н
Груз 2 Н
Груз 5 Н
Груз 10 Н
Груз 20 Н
Груз 50 Н
Количество, шт.
1
1
1
1
1
2
1
1
2
1
1
2
1
2
1
3
Для адаптации систем
подвеса к цапфам ис-
пытательных машин
Для адаптации систем
подвеса к цапфам ис-
пытательных машин
Чемодан алюминиевый для хранения и транспортировки
Чемодан пластиковый для хранения и транспортировки
Пенопласт для простилки чемодана 1/1
Пенопласт для простилки чемодана 1/2
1
1
1
1
Поверка
осуществляется по документу МП АПМ 18-12 «Набор грузов специальных. Методика повер-
ки», утвержденному ООО «Автопрогресс-М» 19.06.2012 г.
Лист № 3
всего листов 3
Основное поверочное оборудование:
- рабочие эталоны единицы массы от 1 г до 5 кг по ГОСТ OIML R 111-1-2009, гири
класса F
2
;
- компараторы массы в соответствии с ГОСТ 8.021-2005.
- термометр стеклянный по ГОСТ 13646-68
Сведения о методиках (методах) измерений
приведены в Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к набору грузов
специальных
1. ГОСТ 8.021-2005. «Государственная поверочная схема для средств измерений мас-
сы».
2. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при воспроизведении единицы силы
Изготовитель
Фирма «Zwick GmbH & Co. KG», Германия,
August-Nagel-Str. 11 D-89079 Ulm, Germany,
Тел.: +49 7305 10-0.
Заявитель
ООО «Цвик трейдинг-М»
125167, Москва, Ленинградский проспект 37А, корпус 14
Тел.: +7 (495) 783-8812, факс: +7 (495) 783-8813
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«______»_______________2013 г.
