Номер госреестра:
52863-13
Наименование СИ:
Весы вагонные
Обозначение типа:
7260 (VRS)
Производитель:
Фирма "Mettler-Toledo Inc. (LLC)", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50025
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные 7260 (VRS)
Назначение средства измерений
Весы вагонные 7260 (VRS) (далее – весы) предназначены для:
- повагонного статического взвешивания порожних и груженых вагоновс сухими
сыпучими, твердыми, а также жидкими грузами;
- повагонного взвешивания
в движении порожних и груженых вагонов в составе без
расцепки и составов в целом с сухими сыпучими, твердыми, а также жидкими грузами любой
вязкости;
- поосного и потележечного взвешивания в движении порожних и груженых вагонов с
сухими, сыпучими, твердыми, жидкими грузами, в том числе цистерн с жидкими грузами с
кинематической вязкостью не менее 59 мм
2
/с.
Описание средства измерений
Принцип действия весов
основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (далее – датчик), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый или цифровой выходной электрический
сигнал, изменяющийся пропорционально массе груза. В цифровых датчиках с помощью
встроенного в каждый датчик микроконтроллера с аналого-цифровым преобразователем (АЦП)
аналоговый электрический сигнал преобразуется в цифровой дискретный выходной сигнал.
Далее сигнал поступает в терминал (со встроенным устройством обработки аналоговых данных), в
котором сигнал обрабатывается, для отображения на цифровом табло результатов
взвешивания в единицах массы.
Результаты взвешивания и значение массы груза индицируются на цифровом дисплее,
расположенном на передней панели терминала вместе с функциональной клавиатурой,
предназначенной для управления процессом взвешивания.
Конструктивно весы
состоят из грузоприемного устройства (далее – ГПУ), имеющего
одну или несколько весовых платформ с датчиками весоизмерительными тензорезисторными
POWERCELL PDX (SLC 0820), или MTX, или GD(0782) с установочной оснасткой, терминалов
IND560 или IND780, производства фирмы «Меттлер-Толедо», и/или внешних электронных
устройств (компьютера или принтера) со встроенным программным обеспечением (ПО).
Ко всем терминалам возможно подключение периферийного оборудования: вторичных
дисплеев ADI310, ADI410, ADI320, ADI420, 8660, устройства обработки цифровых данных
АRМ100, A100, ПЭВМ, принтеров, аппаратуры автоматической идентификации вагонов.
В модификациях весов, предназначенных для взвешивания в движении, дополнительно
может использоваться микропроцессорный контроллер IND9R86 (далее - контроллер),
производства «Меттлер-Толедо». Контроллер производит распознавание типа и порядкового
номера вагона в составе, определение количества осей, положение локомотива и вагона в
составе, направление движения состава
и скорости движения каждого взвешиваемого вагона,
формирование протоколов измерения массы вагонов и составов из них. На дисплей также
выводится статус процесса взвешивания, порядковый номер взвешиваемого вагона в составе и
самого состава.
Результаты измерений выводятся на дисплей контроллера и/или компьютера.
Управление весами осуществляется с помощью функциональных клавиш контроллера или с
помощью компьютера. Результаты взвешивания от контроллера могут быть переданы на
внешние электронные устройства по последовательным защищенным интерфейсам RS-232, RS-
485/422, USB, Ethernet и другим интерфейсам связи.
Лист № 2
Всего листов 9
ПО в зависимости от модификаций весов позволяет осуществлять взвешивание как в
статическом, так и в динамическом режимах.
В весах предусмотрены следующие устройства и функции:
а) при статическом взвешивании:
- устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п.
Т.2.7.2.4);
- устройство полуавтоматической установки нуля (ГОСТ Р 53228-2008, п.
Т.2.7.2.2);
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
- устройство тарирования (ГОСТ Р 53228-2008, п. Т.2.7.4);
б) при взвешивании в движении:
- отображение результатов взвешивания, массы вагона и состава;
- автоматическое определение положения локомотива и исключение его массы
из результатов взвешивания при взвешивании вагонов без расцепки;
- автоматическое определение направления движения;
- автоматическое определение количества осей, тележек и скорости движения
каждого взвешиваемого вагона;
- сигнализация о превышении предела допускаемой скорости движения.
В весах предусмотрено устройство сигнализации о перегрузке.
Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными
в следующих
модификациях, отличающихся значением максимальной нагрузки, количеством
платформ в ГПУ, типом используемых датчиков:
- 7260S (VRS S) – для статического взвешивания;
- 7260M (VRS M) – для поосного и потележечного взвешивания в движении;
- 7260SM (VRS SM) – универсальные: для статического взвешивания и взвешивания в
движении вагонов (цистерн) и составов из них.
Весы при при заказе имеют обозначения вида: 7260Y (VRS Y) LxW – XXX,
где 7260Y (VRS Y) - обозначение модификации:
Y – S или M или SM;
LxW - размер ГПУ;
XXX - наибольший предел взвешивания (т).
Тип используемого в весах датчика указывается в эксплуатационной документации на
весы при оформлении Заказа.
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- знак утверждения типа средств измерений;
- наименование или товарный знак предприятия-изготовителя;
- номер весов по системе нумерации предприятия-изготовителя;
- обозначение типа весов;
- год изготовления;
- класс точности с указанием соответствующих способов взвешивания;
- значение Max;
- значение Min;
- значение е и d;
- пределы допускаемой скорости движения транспортных средств при взвешивании.
Общий вид весов представлен на рисунках 1 и 2.
Лист № 3
Всего листов 9

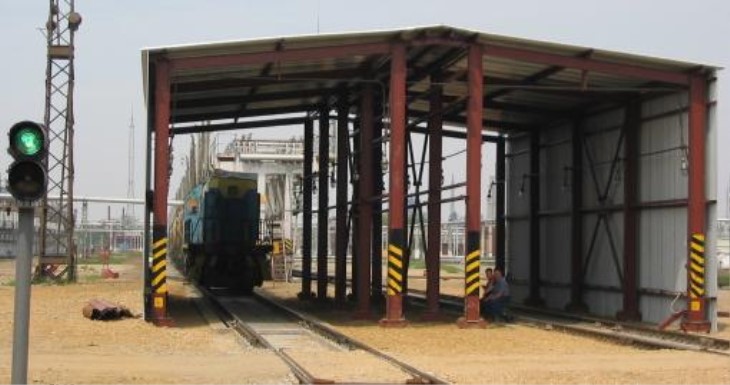

Рисунок 1 - Общий вид весов

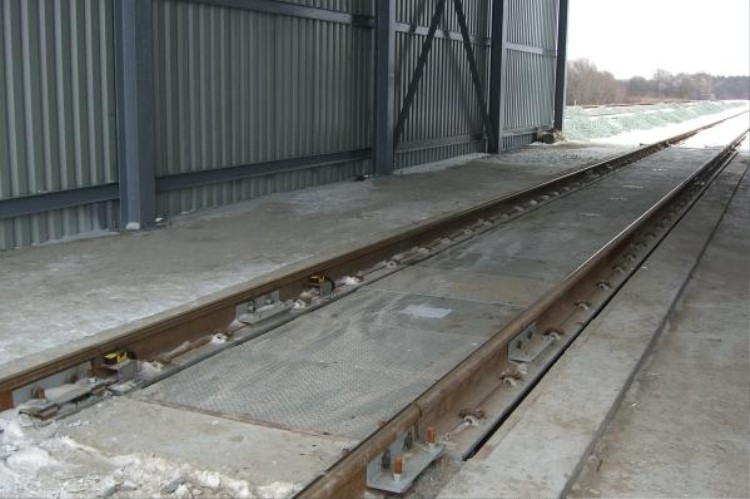

Рисунок 2 - Общий вид весов
Процедура пломбировки описана в руководстве по эксплуатации на весы, а места
пломбировки терминалов, исключающие несанкционированные настройки и вмешательства,
которые могут привести к искажению результатов измерений весов, показаны на рисунке 3, а
общий вид контроллера IND9R86 на рисунке 4.
Лист № 4
Всего листов 9

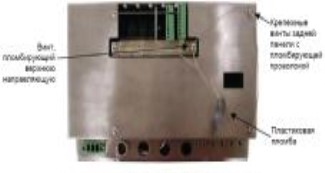

Рисунок 3 - Место пломбировки терминалов панельного и настольного исполнений
Рисунок 4- Общий вид контроллера IND9R86
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием
клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и
результатов взвешивания.
ПОвесовявляетсявстроеннымиделитсянаметрологическизначимоеи
метрологически незначимое.
ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и
взаимодействия с пользователем.
МетрологическизначимоеПОхранитсявзащищеннойотдемонтажа
перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и
загружается на заводе-изготовителе с использованием специального оборудования. ПО не
может быть модифицировано, загружено или прочитано через какой-либо интерфейс после
загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в
Сервисном режиме работы терминалов, вход в который защищен административным паролем и
невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит
номер версии, который
отображается на
дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.
Для предотвращения воздействий на терминал, ПО выполнено с применением
современных технологий в области контроля целостности, обеспечивающей невозможность
изменения данных.
Не требуется специальных средств защиты, исключающих возможность несанк-
ционированной модификации, обновления (загрузки), удаления и иных преднамеренных
изменений метрологически значимой части ПО СИ и измеренных данных.
Место пломбировки
а) панельного исполнения
Место пломбировки
б) настольного исполнения
Лист № 5
Всего листов 9
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименова-
ние ПО
Идентификационно
е наименование ПО
Номер версии
(идентификацион-
ный номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
IND780
IND560
Excalibur.exe
IND560.dat
Не ниже 6.0.5
Не ниже 4.02
2516DD
EFC45AF5
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
CRC32
CRC32
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
1 Статическое взвешивание
1.1 Класс точности по ГОСТ Р 53228-2008…………………………………… средний (III)
1.2 Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной
цены деления (d), поверочного деления (е), числа поверочных делений (n), интервала
взвешивания и пределов допускаемой погрешности при поверке (mpe) приведены в таблице 2.
Таблица 2
Модификация
Диапазон взвешивания,
т
2000
5000
5000
3000
200
4000
5000
50/100/
200
Мах, Min, d и е,
т т кг
Число
поверочных
делений (n)
234
7
200,210
1
7260Y (VRS Y)
LxW – 20
7260Y (VRS Y)
LxW–50
500,210
7260Y (VRS Y)
LxW–100
1000,420
7260Y (VRS Y)
LxW–150
150150
5
От 0,2 до 5 включ.
Св. 5 до 20 включ.
От 0,2 до 5 включ.
Св. 5 до 20 включ.
Св. 20 до 50 включ.
От 0,4 до 10 включ.
Св. 10 до 40 включ.
Св. 40 до 100 включ.
От 1 до 25 включ.
Св. 25 до 100 включ.
Св. 100 до 150 включ.
Пределы
допускаемой
погрешности
при поверке
(mpe), кг
6
± 5
± 10
± 5
± 10
± 15
± 10
± 20
± 30
± 25
± 50
± 75
7260Y (VRS Y)
LxW–100/150
100/1500,4
От 0,4 до 10 т включ.± 10
20Св. 10 до 40 т включ.± 205000
Св. 40 до 100 т включ.± 30
50Св. 100 до 150 т включ.± 753000
7260Y (VRS Y)
LxW–200
7260Y (VRS Y)
LxW–50/100/
200
От 1 до 25 включ.± 25
150Св. 25 до 100 включ.± 50
Св. 100 до 200 включ. ± 75
От 0,2 до 5 включ. ± 5
10Св. 5 до 20 включ.± 10
0,2Св. 20 до 50 включ.± 15
20 Св. 50 до 100 включ. ± 30
50 Св. 100 до 200 включ. ± 75
4000
Лист № 6
Всего листов 9
Окончание таблицы 2
1234567
7260Y (VRS Y)
LxW–150/200
100/2000,4
От 0,4 до 10 т включ.± 10
20Св. 10 до 40 т включ.± 205000
Св. 40 до 100 т включ.± 30
50Св. 100 до 200 включ.±754000
7260Y (VRS Y)
LxW–250250
7260Y (VRS Y)
LxW–300300
7260Y (VRS Y)
LxW–400400
От 1 до 25 включ.± 25
150Св. 25 до 100 включ.± 505000
Св. 100 до 250 включ.± 75
От 2 до 50 включ.± 50
2100Св. 50 до 200 включ.± 1003000
Св. 200 до 300 включ.± 150
От 2 до 50 включ.± 50
2100Св. 50 до 200 включ.± 1004000
Св. 200 до 400 включ.± 150
Примечание – Весы со значением n более 3000 делений устанавливаются в закрытых,
защищенных от механических и атмосферных воздействий конструкциях
1.3 Пределы допускаемой погрешности в эксплуатации равны удвоенному
значению
пределов допускаемых погрешностей при поверке.
1.4 Диапазон выборки массы тары (Т
–
), % от Max от 0 до 100
1.5 Влияние устройства установки нуля на результат 0,25е
взвешивания, кг
1.6 Предельная нагрузка (Lim), % от Max, не более150
1.7 Показания индикации массы, кг, не более Мах+9е
1.8 Диапазон установки на нуль и слежения за нулём 4
(суммарный), % от Max
1.9 Диапазон первоначальной установки нуля, % от Max 20
1.10 Порог чувствительности для весов 1,4е
2 Взвешивание в движении
2.1 Пределы взвешивания:
- наибольший предел взвешивания (НПВ), т
- наименьший предел взвешивания (НмПВ), т
2.2 Дискретность отсчета, кг
2.3 Направление при взвешивании в движении
20; 50; 100; 150; 200, 250; 300; 400
1
10; 20; 50; 100
двухстороннее при тяге и толкании
состава локомотивом
2.4 Диапазон допускаемых значений скорости
при взвешивании в движении, км/ч
от 1 до 10
2.5 Классы точности по ГОСТ 30414-96, значения пределов допускаемой погрешности
при первичной поверке при повагонном
взвешивании в движении
для
модификации 7260SM
(VRS SM) указаны в таблице 3.
Таблица 3
Класс
точности
Пределы допускаемой погрешности
от НмПВ до 35% НПВ вкл.,св. 35% НПВ, % от измеряемой
% от 35% НПВ массы
0,2 ± 0,1 ± 0,1
0,5 ± 0,25 ± 0,25
Лист № 7
Всего листов 9
2.6 Классы точности по ГОСТ 30414-96, значения пределов допускаемой погрешности
при первичной поверке модификации 7260M (VRS M) при поосном и потележечном
взвешивании в движении указаны в таблице 4.
Таблица 4
Класс
точности
Пределы допускаемой погрешности
от НмПВ до 35 % НПВ вкл.,св. 35 % НПВ,
% от 35 % НПВ% от измеряемой массы
0,2
±
0,1
±
0,1
0,5
±
0,25
±
0,25
1
±
0,5
±
0,5
2
±
1,0
±
1,0
2.7 Классы точности и пределы допускаемой погрешности при первичной поверке
модификации 7260SM (VRS SM) при взвешивании в движении состава из n вагонов по ГОСТ
30414-96 указаны в таблице 5.
Таблица 5
Класс
точности
0,2
0,5
Пределы допускаемой погрешности
от НмПВ
´
n до 35% НПВ
´
n вкл.,св. 35% НПВ
´
n, % от измеряемой
% от 35% НПВ
´
n
массы
± 0,1 ± 0,1
± 0,25 ± 0,25
2.8 Классы точности по ГОСТ 30414-96, значения пределов допускаемой погрешности
при первичной поверке модификаций 7260M (VRS M) при взвешивании в движении состава из
n вагонов указаны в таблице 6.
Таблица 6
Класс
точности
Пределы допускаемой погрешности
от НмПВ
´
n до 35% НПВ
´
n вкл.,св. 35% НПВ
´
n, % от измеряемой
% от 35% НПВ
´
n
массы
0,2 ± 0,1 ± 0,1
0,5 ± 0,25 ± 0,25
1 ± 0,5 ± 0,5
2 ± 1,0 ± 1,0
Примечания:
1 При превышении допускаемой скорости соответствующие регистрируемые значения
массы вагона и состава маркируются специальным знаком.
2 Взвешивание локомотивов автоматически исключается.
3 Технические характеристики
30
250
3.1 Время прогрева весов, мин
3.2 Длина линии связи между ГПУ терминалом, м, не более
3.3 Диапазон рабочих температур,
°
С:
- для ГПУ
- для терминалов (контроллера)
от минус 50 до плюс 50
от минус 10 до плюс 40
Лист № 8
Всего листов 9
+
22
220
-
33
50 ± 1
600
от 1 до 10
3.4 Параметры электрического питания от сети переменного
тока:
- напряжение, В
- частота, Гц
3.5 Потребляемая мощность, В
×
А, не более
3.6 Количество грузоприёмных платформ, шт.
3.7 Габаритные размеры грузоприёмной платформы, м
- длина
- ширина
3.8 Масса грузоприемной платформы, кг, не более
3.9 Средний срок службы, лет
от 1 до 40,6
от 1 до 3
от 900 до 45000
15
Знак утверждения типа
наносится фотохимическим способом на маркировочную
табличку, закреплённую на ГПУ, и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
1 Весы (модификация по заказу)- 1 шт.
2 Руководство по эксплуатации - 1 экз.
Поверка
весов в режиме статического взвешивания производится по ГОСТ Р 53228-2008 «Весы
неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
(приложение Н. Методика поверки), при взвешивании в движении – по ГОСТ Р 8.598-2003
«Весы для взвешивания железнодорожных транспортных средств в движении. Методика
поверки».
Основные средства поверки:
- гири класса М
1
и М
1-2
по ГОСТ OIML R 111-1-2009;
- состав из груженых, частично груженных и порожних вагонов (только для твёрдых и
сыпучих материалов), сформированный в соответствии с требованиями ГОСТ Р 8.598-2003
«Весы для взвешивания железнодорожных транспортных средств в движении. Методика
поверки».
Сведения о методиках (методах) измерений
изложены в документе «Руководство по монтажу и эксплуатации вагонных весов 7260 (VRS).
Нормативные и технические документы, устанавливающие требования к весам вагонным
7260 (VRS)
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
2
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы».
3 ГОСТ 30414-96 «Весы для взвешивания транспортных средств в движении. Общие
технические требования».
4 ГОСТ Р 8.598-2003 «Весы для взвешивания железнодорожных транспортных средств
в движении. Методика поверки».
5 Техническая документация изготовителя.
Лист № 9
Всего листов 9
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
«Mettler Toledo Inc. (LLC)», США
1900 Polaris Parkway, Columbus, OH 43240 (США)
1150 Dearborn Drive, Worthington, OH 43085 (США)
Tel.: +1 800 523 5123
Заявитель
ЗАО «Меттлер-Толедо Восток», г. Москва
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, офис 6.
тел. (495) 651 98 86 факс (499) 272 22 74
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ»
125424, г. Москва, Волоколамское шоссе, стр. 8
тел.: (495) 491 78 12, (495) 491 86 55
E-mail:
,
Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
« ____ » _____________ 2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 1425-70 | Весы передвижные гирные рычажные товарные | РП-500Г13(м), РП-500Г13, РП-2Г13С, РП-3Г13(м), РП-2Г13М1, РП-500Г13у, РП-1Г13(м), РП-1Г13(у) | Приборостроительный завод ПО "Весоизмеритель", г.Армавир | 1 год (ГОСТ 8.002-71) | Перейти |
| 17913-98 | Весы электронные универсальные | ВУ | Углический участок ТОО "Мера", г.Углич | 1 год | Перейти |
| 3596-73 | Весы автомобильные передвижные рычажные общего назначения | РП-15Ш13 | ОАО "Армавирский завод тяжелого весостроения" (АЗТВ), г.Армавир | 1 год | Перейти |
| 21563-01 | Весы вагонные для взвешивания в движении | ВВД | ООО "Кантор", г.Москва | 1 год | Перейти |
| 40421-09 | Весы-компаратор | HG-30KSE | Фирма "Shinko Denshi Co., Ltd.", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
