Электрокардиографы SCHILLER CARDIOVIT AT-101 tele, ГРСИ 52862-13
Номер госреестра:
52862-13
Наименование СИ:
Электрокардиографы
Обозначение типа:
SCHILLER CARDIOVIT AT-101 tele
Производитель:
Фирма "SCHILLER AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ 080.20493, 080.18452, 080.18450, 080.19625, 080.18385, 080.20317, 080.20318
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50021
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Электрокардиографы SCHILLER CARDIOVIT AT-101 tele
Назначение средства измерений
ЭлектрокардиографыSСHILLER CARDIOVIT AT-101 teleпредназначеныдля
измерений и графической регистрации напряжения биоэлектрических потенциалов сердца
при диагностике состояния сердечно-сосудистой системы человека.
Описание средства измерений
Принцип действия электрокардиографов SСHILLER CARDIOVIT AT-101 tele основан
на измерении напряжения биоэлектрических потенциалов сердца, снятых с помощью
электродов, расположенных на теле пациента. Биоэлектрические потенциалы сердца через
кабель пациента поступают на входы изолированного усилителя биопотенциалов. После
соответствующей обработки электрические сигналы преобразуются в электрокардиограммы
отведений,которыевыводятсянадисплеймонитораинабумагу припомощи
термопечатающего механизма в различных комбинациях.
Электрокардиографы SСHILLER CARDIOVIT AT-101 tele имеют автоматический и
ручной режимы работы. В автоматическом режиме производится синхронная регистрация 12
кардиографических отведений.
Конструктивно электрокардиограф SСHILLER CARDIOVIT AT-101 tele состоит из
усилительно-регистрирующего блока со встроенным термопринтером, кабеля пациента с
электродами.
В электрокардиографе имеется звуковая сигнализация сердечного ритма и аварийных
ситуаций.
Общий вид электрокардиографа SСHILLER CARDIOVIT AT-101 tele представлен на
Рисунке 1.

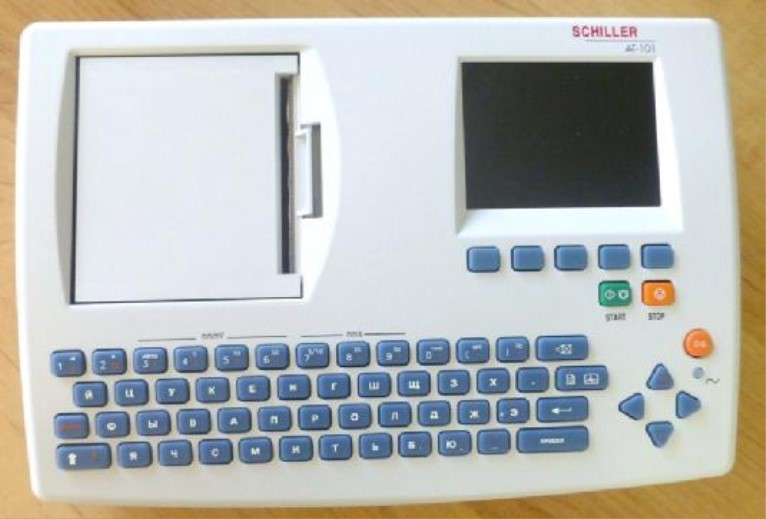

Рисунок 1 – Общий вид электрокардиографа SСHILLER CARDIOVIT AT-101 tele.
Лист № 2
всего листов 4
Программное обеспечение
ЭлектрокардиографыSСHILLER CARDIOVIT AT-101 teleимеютвcтроенное
программное обеспечение, которое используется для обработки результатов измерений.
Идентификационныеданныеметрологическизначимойчастипрограммного
обеспечения приведены в таблице 1.
Таблица 1
Наименова-
ние про-
граммного
обеспечения
Идентификационное Номер версии
наименование ПО(идентификаци-
онный
номер) ПО
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
Алгоритмвы-
числения циф-
рового иденти-
фикатора ПО
ПО
EXEC plus
АT-101 teleV 2.07 м– *– *
* Примечание – Доступ к ПО имеют только сервисные инженеры фирмы-
производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Диапазон измерений входных напряжений, мВ…………………………………………...± 10,0
Пределы допускаемой погрешности измерения напряжений:
- абсолютной в диапазоне ± 0,5 мВ, мкВ………………………………………………….± 25 -
относительной в диапазоне от минус 10,0 до минус 0,5 мВ и от 0,5 до 10,0 мВ, %.......± 5
Чувствительность, мм/мВ………………………………………………………………...5, 10; 20
Скорость движения носителя записи, мм/с……………………………………...................25, 50
Пределы допускаемой погрешности измерения интервалов времени:
- абсолютной в диапазоне от 0,02 до 0,2с, мс…………………………………………….± 10 -
относительной в диапазоне от 0,2 до 10,0 с, %..................................................................± 5
Диапазон измерений частоты сердечных сокращений (ЧСС), мин
-1
……………..от 25 до 250
Пределы допускаемой абсолютной погрешности измерения ЧСС, мин
-1
……….................± 1
Неравномерность амплитудно-частотной характеристики (АЧХ)
в диапазоне частот от 0,05 до 150 Гц, дБ…………………………………………………..± 3
Входной импеданс, МОм, не менее….………………………………………………………..100
Постоянная времени, с, не менее………………………………………………………………3,2
Электропитание:
- от сети переменного тока с частотой 50 Гц напряжением, В…………….………220±22
- от встроенного аккумулятора с номинальным напряжением, В………………..……...12
Потребляемая мощность, В·А, не более……………………………………………………...28
Габаритные размеры, мм, не более………………………………………………...290
´
198
´
76
Масса, кг, не более…………………………………………………..…..................................2,6
Условия эксплуатации:
температура окружающей среды, ºС……………………………………….от 10 до 40
относительная влажность (без конденсации), %…………………………..от 25 до 95
атмосферное давление, гПа……………………………………………..от 700 до 1060
Условия хранения:
температура окружающей среды, ºС……………………………..…от минус 10 до 50
относительная влажность (без конденсации), %…………………………..от 25 до 95
атмосферное давление, гПа……………………………………………..от 700 до 1060
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации и на
заднюю панель корпуса электрокардиографа методом наклеивания.
Лист № 3
всего листов 4
Комплектность средства измерений
В комплект поставки входят:
I Электрокардиограф SCHILLER CARDIOVIT AT-101 tele.
II Принадлежности:
1 Программное обеспечение EXEC plus.
2 Пациентные кабели 3-х жильный, 5-ти жильный.
3 Пациентный кабель 10-ти жильный с отсоединяемыми электродами.
4 ЭКГ электроды для взрослых: грудные (6 шт.), для конечностей (4 шт.)
5 ЭКГ электроды для детей: грудные (6 шт.), для конечностей (4 шт.)
Поверка
осуществляется в соответствии с документом Р 50.2.009-2011 «ГСИ. Электрокардиографы,
электрокардиоскопы и электрокардиоанализаторы. Методика поверки».
Основное средство поверки:
- генератор функциональный «ДИАТЕСТ».
Пределыдопускаемойабсолютнойпогрешностиустановкизначенийразмаха
напряжения сигналов прямоугольной и синусоидальной формы в диапазоне от 0,03 мВ до20
мВ: ± (0,01*U + 0,003) мВ.
Пределы допускаемой относительной погрешности установки частоты в диапазоне
частот выходного сигнала от 0,1 Гц до 75 Гц: ± 0,5 %.
Пределы допускаемой относительной погрешности установки
временных параметров
элементов испытательного сигнала: ± 2 %, для RR интервала: ± 0,5 %.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
электрокардиографам SСHILLER CARDIOVIT AT-101 tele
1ГОСТ Р 50267.0–92 (МЭК 601-1–88) «Изделия медицинские электрические. Часть 1.
Общие требования безопасности».
2ГОСТ Р 50444–92 (р. 3, 4) «Приборы, аппараты и оборудование медицинские.
Общие технические условия».
3ГОСТ Р 50267.25–94 «Изделия медицинские электрические. Часть 2. Частные
требования безопасности к электрокардиографам».
4ГОСТ 19687-89 «Приборы для измерения биоэлектрических потенциалов сердца.
Общие технические требования и методы испытаний».
5ГОСТ Р МЭК 60601-1-1–2007 «Изделия медицинские электрические. Часть 1-1.
Общие требования безопасности. Требования безопасности к медицинским электрическим
системам»
6ГОСТ Р 50267.0.2–2005 (МЭК 60601-1-2:2001)«Изделиямедицинские
электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость.
Требования и методы испытаний».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области здравоохранения.
Лист № 4
всего листов 4
Изготовитель
Фирма «SCHILLER AG.», Швейцария
Altgasse 68 Baar, CH-6341, Switzerland
Тел:+41(0) 41 766 42 42, факс:+41(0) 41 761 08 80
Е-mail:
,
Заявитель
Общество с ограниченной ответственностью «Прима Медика-Пенза»,
(ООО «Прима Медика-Пенза»)
Россия, 440008, г. Пенза, ул. Пушкина, д. 29 Б.
Тел./факс: +7(841-2) 23-46-80 / +7(841-2) 68-73-53
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»,
119361, г. Москва, ул. Озерная, 46
Тел./факс: +7 (495) 437-56-33; 437-31-47
Е-mail:
Регистрационный номер 30003-08.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2013 г.
