ГРСИ 52854-13: Приборы электроизмерительные эталонные многофункциональные Энергомонитор-3.1КМ. Поверка

Приложение к свидетельству № 50014/1

об утверждении типа средств измерений

Лист № 1

Всего листов 35

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборыэлектроизмерительныеэталонныемногофункциональные

"Энергомонитор-3.1КМ"

Назначение средства измерений

Приборы электроизмерительные эталонные многофункциональные "Энергомонитор-

3.1КМ" (далее – Приборы) предназначены для измерений электроэнергетических величин в

однофазных и трехфазных цепях в промышленной области частот, в том числе: напряжений,

токов, углов фазового сдвига, частоты, активной, реактивной и полной мощности.

Описание средства измерений

Принцип действия Приборов основан на аналого-цифровом преобразовании мгновенных

значений входных сигналов напряжения и тока в цифровые коды, из которых формируются

массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из

полученного массива данных в соответствии с встроенной программой прибора "EM3.1" (далее -

ВПО). ВПО хранится в энергонезависимой памяти EEPROM модуля центрального процессора

приборов

.

Приборы могут быть использованы автономно, в сочетании с персональным

компьютером (далее - ПК), расширяющим его функциональные возможности, а так же в

составе специализированных и универсальных установок для калибровки и поверки эталонных

и рабочих средств измерений электроэнергетических величин:

- однофазных и трехфазных счетчиков активной и реактивной электрической энергии;

- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей

активной и реактивной мощности;

- фазометров и частотомеров в промышленной области частот;

- вольтметров, амперметров и измерительных преобразователей напряжения и тока в

промышленной области частот;

- средств измерения и регистрации показателей качества электроэнергии (ПКЭ) и

параметров электрической энергии в однофазных и трехфазных электрических сетях;

- измерительных трансформаторов напряжения (ИТН) и тока (ИТТ).

Приборы содержат следующие основные узлы и блоки:

- многодиапазонные измерительные трансформаторы тока;

- многодиапазонные резистивные делители напряжения;

- шестиканальный модуль АЦП;

- модуль центрального процессора на базе цифрового сигнального процессора и

программируемой логической интегральной схемы (ПЛИС);

- коммутатор диапазонов измерения;

- блок питания;

- графический ЖК-дисплей;

- клавиатура.

Модуль центрального процессора обеспечивает управление работой Прибора в

соответствии с ВПО, проведение расчетов по массивам оцифрованных выборок от модуля АЦП

(в основу алгоритмов вычислений каждой из измеряемых величин положен метод обработки

массива мгновенных значений, не требующий синхронизации с частотой измеряемых

сигналов), сохранение результатов в энергонезависимой памяти "flash memory", счет времени,

вывод результатов на ЖК-дисплей, прием команд и данных от клавиатуры, прием и обработку

сигнала с частотного выхода поверяемого средства измерений, формирование на импульсном

выходе Прибора сигнала с частотой, пропорциональной измеренному значению мощности,

обмен по последовательному интерфейсу с ПК. Вычисленные результаты измерений,

полученные с помощью программных модулей, отображаются на дисплее, сохраняются в

памяти и выводятся при необходимости на ПК.

Лист № 2

Всего листов 35

Приборы выпускаются в модификациях, отличающихся конструктивным исполнением;

значениями погрешностей измерений; наличием дополнительных функций; номинальной

частотой; диапазоном измерений напряжения и тока.

Условное обозначение Приборов при их заказе и в документации другой продукции, в

которойонимогутбытьприменены, должносостоятьизнаименования Прибора

(Энергомонитор 3.1КМ), условного обозначения модификации и обозначения технических

условий:

«Энергомонитор 3.1КМ» Х

-Х-ХХХ-Х- Х-Х

- Х01-Х02-Х05-Х10-Х20

ТУ 4381-026-49976497-

2012

1 234 5 67891011

1 – обозначение модификации по конструктивному исполнению:

"С" - стационарный прибор для встраивания в стойку стандарта 19",

"Н" - стационарный прибор для установки на столе

,

"П" - переносной прибор смонтированный в кейсе;

2 – обозначение модификации по значениям погрешностей измерения:

"02" – с метрологическими характеристиками, приведенными в таблицах 2, 3 и 8,

"05" – с метрологическими характеристиками, приведенными в таблицах 4, 5 и 9,

"10" – с метрологическими характеристиками, приведенными в таблицах 6, 7 и 9;

3 – обозначение модификации по наличию дополнительных функций (приборы обеспечивают

возможность выполнения нескольких дополнительных функций):

"000" – без дополнительных функций,

"1ХХ" – свозможностью измерениямощности и силыпостоянноготока,

"Х1Х" – с возможностью выполнения измерений с использованием токовых клещей,

входящих в комплект поставки этих модификаций прибора,

"ХХ1" – с функцией прибора сравнения для поверки измерительных трансформаторов

напряжения (ИТН) и измерительных трансформаторов тока (ИТТ) с использованием

Устройства для поверки измерительных трансформаторов тока (УПТТ), входящего в

комплект поставки этих модификаций прибора,

4 – обозначение модификации по диапазону измерения напряжения:

"0" - от 6 до 576 В [поддиапазоны измерения напряжения с номинальными значениями

(U

Н

), равными 60, 120, 240 и 480 В],

"1" – от 0,1 до 288 В [поддиапазоны измерения с номинальными значениями (U

Н

),

равными 1, 2, 5, 10, 30, 60, 120 и 240 В],

"2" – от 3 до 960 В [поддиапазоны измерения напряжения с номинальными значениями

(U

Н

), равными 30, 60, 120, 240, 480 и 800 В],

"3" – от 0,1 до 960 В [поддиапазоны измерения с номинальными значениями (U

Н

),

равными 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В];

5 – обозначение модификации по диапазону измерения силы тока без использования

токоизмерительных клещей:

"0" – от 0,005 до 120 А [поддиапазоны измерения с номинальными значениями (I

Н

),

равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А],

"1" – от 0,005 до 60 А [поддиапазоны измерения с номинальными значениями (I

Н

),

равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25 и 50 А],

"3" – от 0,005 до 12 А [поддиапазоны измерения с номинальными значениями (I

Н

),

равными 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5 и 10 А];

6 – обозначение модификации по номинальной частоте (f

НОМ

):

"50" – с f

НОМ

= 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;

"60" – с f

НОМ

= 60 Гц и областью значений влияющей величины от 51 до 69 Гц;

7 – значения номинальных токов токоизмерительных клещей класса точности 0,1;

8 – значения номинальных токов токоизмерительных клещей класса точности 0,2;

9 – значения номинальных токов токоизмерительных клещей класса точности 0,5;

10 – значения номинальных токов токоизмерительных клещей класса точности 1,0;

11 – значения номинальных токов токоизмерительных клещей класса точности 2,0.

Лист № 3

Всего листов 35

Примечания

Перечисление номинальных токов токоизмерительных клещей производить через знак ";".

Номинальные значения токов:

токоизмерительных клещей – 5, 10, 100, 200 и 1000 A;

гибких токоизмерительных клещей – 300 A, 500 А, 3000 A, 5000 А.

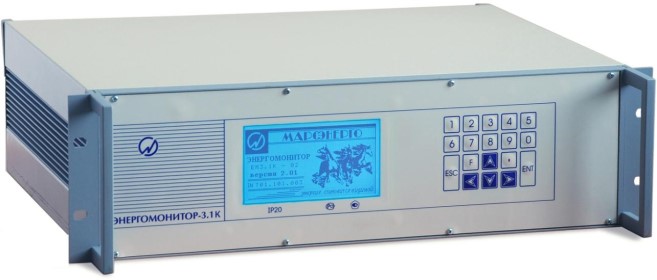

Рисунок 1 - Общий вид и места пломбировки Приборов модификаций "Энергомонитор-3.1КМ" С

Общий вид Приборов и указанные стрелками места пломбирования представлены на рисунках

1, 2 и 3. Общий вид Устройства УПТТ и указанные стрелками места пломбирования

представлены на рисунке 4.

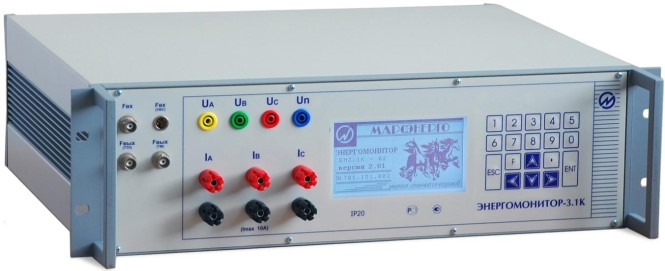

Рисунок 2 - Общий вид и места пломбировки Приборов модификаций "Энергомонитор-3.1К М" Н

Лист № 4

Всего листов 35

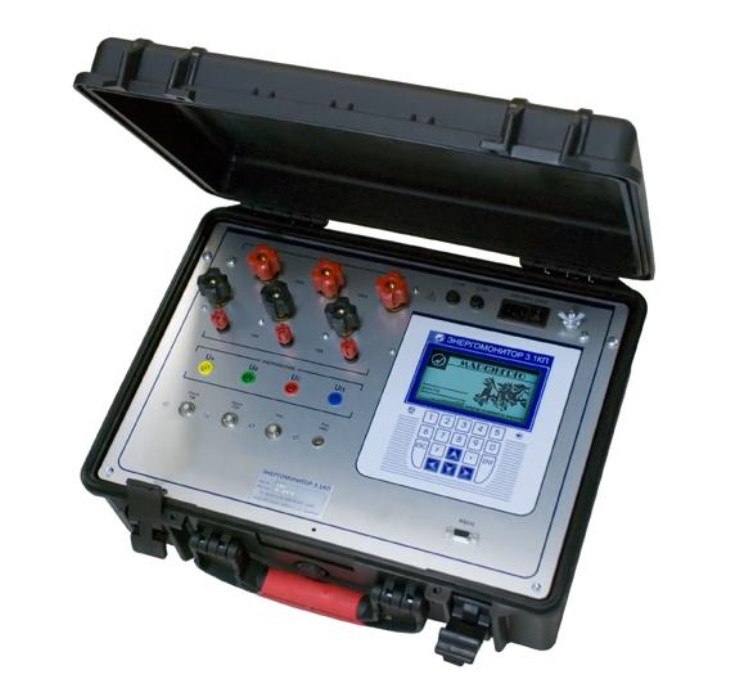

Рисунок 3 - Общий вид и места пломбировки Приборов модификаций "Энергомонитор-3.1КМ" П

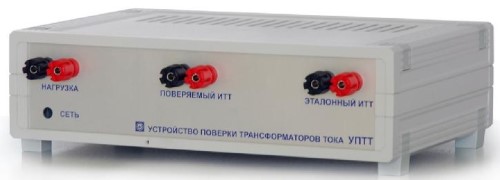

Рисунок 4 - Общий вид и места пломбировки Устройства поверки трансформаторов тока УПТТ

(пломбы устанавливаются на винтах под крышками)

Лист № 5

Всего листов 35

Программное обеспечение

Программное обеспечение приборов состоит из ВПО и прикладных программ для ПК.

Связь с ПК осуществляется по последовательному интерфейсу.

ВПО выполняет функции управления режимами работы, математической обработки и

представления измерительной информации. Установка ВПО производится на предприятии-

изготовителе.

По своей структуре ВПО разделено на метрологически значимую и метрологически не

значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму

CRC16, которая непрерывно контролируется системой диагностики Прибора.

При вычислении результатов измерений учитываются поправочные множители и

поправки, которые определяются при регулировке, записываются в энергонезависимую память и

защищаются контрольными суммами, непрерывно контролируемыми системой диагностики. При

обнаружении ошибки контрольных сумм на дисплей выводятся соответствующие сообщения.

ВПО, а также массивы поправочных множителей и поправок защищены от изменений или

удаления паролем (десять десятичных цифр).

Приборы имеют защиту от подбора пароля (после 50 попыток ввести неправильный

пароль дальнейшая работа прибора блокируется, а снятие блокировки может быть произведено

только на предприятии-изготовителе).

Идентификационные данные ВПО Прибора указаны в таблице 1.

Номер версии

(идентификацион

ный номер)

программного

обеспечения

Цифровой идентификатор

метрологически значимой

части программного

обеспечения (контрольная

сумма исполняемого кода)

Таблица 1

Наимено-Идентификаци

вание онное

программ- наименование

ного программного

обеспечения обеспечения

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

ВПО

«EM3.1KМ»

«EM31KМ»

вер. 2.1

v2.010x734DCRC16

Прикладныепрограммынесодержитметрологическизначимыхчастейи

предназначены:

- при автономном использовании - для считывания накопленных в Приборах архивов

результатов измерений с целью их просмотра, обработки и распечатки на принтере в более

удобной форме (таблицы, графики);

- при использовании в составе измерительных установок - для выбора режима работы,

измеряемых величин и диапазонов измерений, а также считывания результатов измерений.

Уровень защиты программного обеспечения Прибора от непреднамеренных и

преднамеренных изменений соответствует уровню по МИ 3286-2010 – «С»

Метрологические и технические характеристики

Основные метрологические и технические характеристики Приборов представлены в

таблицах 2 – 10. Метрологические характеристики даны с учетом влияния ВПО на результаты

измерений.

Приборы обеспечивают измерение электроэнергетических величин в диапазонах и с

пределами допускаемых основных погрешностей измерения, приведенных:

в таблице 2 и 3 – для модификаций "Энергомонитор-3.1КМ-x-02";

в таблице 4 и 5 – для модификаций "Энергомонитор-3.1КМ-x-05";

в таблице 6 и 7 – для модификаций "Энергомонитор-3.1КМ-x-10".

Лист № 6

Всего листов 35

Приборы модификаций "Энергомонитор–3.1КМ х-хх-хх1х" (с функцией прибора

сравнения) при определении погрешности измерительных трансформаторов обеспечивают

измерение в диапазонах и с пределами допускаемых основных погрешностей измерения,

приведенных:

в таблице 8 – для модификаций "Энергомонитор-3.1КМ-x-02-хх1"; в таблице 9 – для

модификаций "Энергомонитор-3.1КМ-x-05-хх1" и "Энергомонитор-3.1КМ-x-10-хх1".

Измеряемыепараметры

электрической энергии

Види единицаизмерения

погрешности, пределы

допускаемой основной

погрешности

Примечание

Относительная, %,

±[0,05+0,01(1,44

Q

Н

/

Q-

1)

Таблица 2 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений

приборов "Энергомонитор-3.1КМ-x-02" без использования токоизмерительных клещей

Диапазон

измерений

От 0,1

U

до

1,2U

U

Н

>2 В

U

Н

≤

2 В

Относительная, %,

Н

±[0,01+0,002(1,2

U

Н

/

U

-1)]

Н

±[0,015+0,003(1,2U

Н

/U-1)]

Относительная, %,

От 0,1

U

Н

±[0,01+0,005(1,7U

Н

/U-1)]

до

1,7U

Н

±[0,015+0,005(1,7U

Н

/U-1)]

1 Среднеквадратическое

значениенапряжениясилы

переменноготока(U)

2 Напряжениесилы

постоянноготока (U)

От 0,1

U

Н

до

1,25U

Н

±[0,015+0,005(1,25U

Н

/U-1)]

U

Н

от 5 до 480 В

U

Н

≤

2 В

U

Н

= 800 В

От 0,1

I

Н

Относительная, %,

до

1,2I

Н

±[0,01+0,002(1,2

I

Н

/

I-

1)]

I

Н

=100 A

3 Среднеквадратическое

значениесилыпеременного

тока(I)

4 Силапостоянного тока

1)

(I)

От 0,1

I

Н

Относительная, %,

до

1,2I

Н

±[0,015+0,005(1,2I

Н

/I-1)]

От 0,1

I

Н

Относительная, %

до

1,5I

Н

±[0,015+0,005(1,5I

Н

/I-1)]

I

Н

<100 A

5 Активнаяэлектрическая

мощность (Р)

до

1,44P

От 0,01P

Н

±[0,01+0,004(1,44

P

Н

/

P-

1)]

Н

±[0,02+0,004(1,44

P

Н

/

P-

1)]

±[0,015+0,004(1,44

P

Н

/

P-

1)]

±[0,025+0,004(1,44

P

Н

/

P-

1)]

P

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

0,9

<

|cos φ|

<

1,0

U

Н

>2 В

U

Н

<

2 В

0.2

<

|cos φ|< 0,9

U

Н

>2 В

U

Н

<

2 В

Q

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

0,9

<

|sin φ|

<

1,0

От 0,01

Q

Н

до

1,44Q

Н

±[0,03+0,01(1,44

Q

Н

/

Q-

1)]

0.2

<

|sin φ|<0,9

|

6 Реактивнаяэлектрическая

мощность, (Q),

рассчитываемая методом:

- перекрестного включения,

- геометрическимметодом,

- методом сдвига сигнала

напряженияна1/4 периода

основной гармонической

составляющей

7 Полная электрическая

мощность (S)

От 0,01S

Н

Относительная, %,

до

1,44S

Н

±[0,02+0,005(1,2

U

Н

/

U

+1,2

I

Н

/

I

-2)]

±[0,025+0,01(1,2

U

Н

/

U

+1,2

I

Н

/

I

-2)]

S

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

U

Н

>2 В

U

Н

<

2 В

Лист № 7

Всего листов 35

±[0,03+0,005(2,04P

Н

/P-1)]

±[0,03+0,005(2,55P

Н

/P-1)]

От 0,01P

Н

до

1,5P

Н

±[0,03+0,005(1,5P

Н

/P-1)]

±[0,03+0,005(1,875P

Н

/P-1)]

±0,01

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

±[0,01+0,005(1,2

U

Н

/U

C1

-1)]

От 0

до

0,6

U

Н

От 0

до

0,15U

Н

От 0,1

I

Н

до

1,2I

Н

Относительная, %

±[0,01+0,005(1,2

I

Н

/I

C1

-

1)]

От 0

до

0,6I

Н

I

от

0,2

I

Н

до

1.2I

Н

;

U

от 0,2

U

Н

до

1.2U

Н

U

от 0,2

U

Н

до

1.2U

Н

;

I

от

0,2

I

Н

до

1.2I

Н

Абсолютная;

±0,001

Абсолютная, Гц

±0,001

Относительная, %

От 0,01P

Н

до

2,55P

Н

8 Коэффициент мощностиОт 0,1

(К

Р

=

P/S)до

1,0

9 ЧастотасилыпеременногоОт 40

тока(f

1

)

до

70

10 Электрическаямощность

силыпостоянноготока

1)

(P)

От 0,01P

Н

до

2,04P

Н

U

Н

до 480 В;

I

Н

=100 А;

U

от 0,1

U

Н

до1,7U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

U

Н

до 480 В;

I

Н

< 100 A;

U

от 0,1

U

Н

до1,7U

Н

;

I от 0,1

I

Н

до1,5I

Н

;

U

Н

=800 В;

I

Н

=100 А;

U

от 0,1

U

Н

до1,25U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

U

Н

=800 В;

I

Н

<100 А;

U

от 0,1

U

Н

до1,25U

Н

;

I от 0,1

I

Н

до1,5I

Н

;

U от 0,2U

Н

до 1.2U

Н

Абсолютная, градус

±0,01

От 0,01P

Н

до

1,875P

Н

11 Угол фазового сдвигаме-

ждуосновными

гармоническими

составляющими:От 0

входных напряжений до 360

напряженияи силытока одной

фазы (φ

1

), градус

I от 0,2I

НДО

1.2I

Н

;

Для h от 2 до 50

U

Сh

≤

0.01U

Н

12 Среднеквадратическоезна-

чениеосновной

гармонической составляющей

напряжения (U

C1

)

13 Среднеквадратическоезна-

чениегармонической

составляющейнапряжения

порядкаh

2)

(U

Ch

)

Абсолютная, В,

±0,0005

U

Н

Относительная, %;

±0.05

U

Сh

>

0.01U

Н

Дляm от 0,5 до 50,5

сдискретностью 1,0

U

Сm

≤

0.01U

Н

14 Среднеквадратическоезна-

чениеинтергармонической

составляющейнапряжения

порядкаm

3)

(U

Cm

)

Абсолютная, В

±0.001

U

Н

Относительная, %,

±0.1

U

Сm

>

0.01U

Н

Для h от 2 до 50

I

Сh

≤

0.01I

Н

15 Среднеквадратическоезна-

чениеосновной

гармонической составляющей

силытока(I

C1

)

16 Среднеквадратическоезна-

чениегармонической

составляющей силытока

порядкаh (I

Ch

)

Абсолютная,

А,

±0.0005

I

Н

,

Относительная, %,

±0.05

I

Сh

>

0.01I

Н

Лист № 8

Всего листов 35

От 0

до 360

Относительная, %,

±[0,015+0,01(1,44

P

Н

/

P

1

-

1)]

Относительная, %,

Абсолютная, Вт,

±(0,00003

P

Н

+0.005Р

(n)

)

Абсолютная, В

±(0,0002 U

Н

×√3)

Дляm от 0,5 до 50,5

сдискретностью 1,0;

U

Сm

≤

0.01U

Н

17 Среднеквадратическоезна-

чениеинтергармонической

составляющей силытокаОт 0

до

порядкаm (I

Cm

),

0,15I

Н

U

Сm

>

0.01U

Н

Абсолютная,

А

,

±0.0005

I

Н

Относительная, %,

±0.05

Абсолютная, градус,

18 Угол фазового сдвига

междугармоникамипорядкаh

напряжения и силытока

одной фазы

±0,3

±1,0

U

от 0,2

U

Н

до

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

; K

I

(h)

иК

U

(h) от 2 до 15 %

для

h

от

2

до

10

для

h

от

11

до

50

Для h от 2 до 50;

U

от

0,2

U

до

1,2U

Н

К

U

(h)<1.0

19 Коэффициент

гармонической составляющей

напряженияпорядкаh [К

U

(h)] От 0

до 49,9

Абсолютная, %,

±0,003

Относительная, %,

±0,3

К

U

(h) >

1.0

Для h от 2 до 50;

I

от

0,2

I

Н

до

1,2I

Н

K

I

(h) <1.0

20 Коэффициент

гармонической составляющей

силытокапорядкаh [K

I

(h)] От 0

до 49,9

Абсолютная, %,

±0,003

Относительная, %,

±0,3

K

I

(h) >

1.0

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

|cos φ| от 0,5 до1,0

(Q ) р

От 0,01

Q

до

±[0,03+0,01(1,44

Q

Н

/

Q

1

-

1)]

±[0,05+0,01(1,44

Q

Н

/

Q

1

-

1)

21 Активная электрическая

мощность основнойОт 0,01P

Н

гармонической составляющей

до

1,44P

Н

(P

1

)

22 Реактивнаяэлектрическая

мощность основной

Н

гармонической составляющей

1,44Q

Н

1

23 Активная электрическая

мощность гармонической

составляющейпорядкаh (Р

(h)

)от 0

до

0,05

P

Н

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

|sin φ| от 0,9до 1

|sin φ| от 0.2до 0,9

Для h от 2 до 50;

U

от 0,2

U

Н

до

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

|cos φ| от 0,5 до1,0;

K

I

(h) и К

U

(h) от 1 до

40

%

U

от

0,2

U

Н

до

1.2U

Н

THD

U

<1.0

От 0

24 Суммарныйкоэффициент

гармонических составляющих

напряжения (THD

U

)

до 49,9

Абсолютная, %,

±0,003

Относительная, %,

±0,3

THD

U

>

1.0

I

от

0,2

I

Н

до

1.2I

Н

THD

I

<1.0

От 0

25 Суммарныйкоэффициент

гармонических составляющих

силытока(THD

I

)

до 49,9

Абсолютная, %,

±0,01

Относительная, %,

±1,0

THD

I

>

1.0

от 0

до U

26 Напряжениепрямой

последовательности основной

частоты(U

1

)

Н

Лист № 9

Всего листов 35

частоты(U )

от 0Абсолютная, В

частоты(U )

от 0

Абсолютная, В,

К <15 %

От 0Абсолютная, %,

до 15±0,05

27 НапряжениенулевойU от 0,5U

Н

до 1,2U

Н

;

последовательности основной

до U

Н

±0,0005 U

Н

К

2U

<15 %;

0

U 28 Напряжениеобратной

последовательности основной

до U

Н

±(0,0003 U

Н

∙√3)

2

29 Коэффициент несимметрииU от 0,5U

Н

до 1,2U

Н

напряженияпообратной

последовательности (К

2U

) и по

нулевой последовательности

(К

0U

)

30 Токпрямой

до I±0,0002I

последовательности основной

от 0Абсолютная, А,

частоты(I

1

)

Н

31 Токнулевой

до I±0,0005I

от 0

до I

Абсолютная, А,

±0,0003I

до 105,0

∆U/U ≤ 20 %;

последовательности основной

от 0Абсолютная, А,

частоты(I

0

)

Н

32 Ток обратной

последовательности основной

частоты(I

2

)

НН

33 Угол фазовогосдвига

I

от

0,2

I

Н

до

1,2I

Н

;

междунапряжениеми током

U

от

0,2

U

Н

ДО

1,2U

Н

;

последовательности, градус: от 0 Абсолютная, градус,

I

1

, I

2

, I

0

³

0,02 I

Н

;

- прямой;до 360±0,3

U

1

, U

2

, U

0

³

0,02

U

Н

- обратной;

- нулевой

34 Кратковременная доза f= (f

НОМ

±1) Гц;

фликера

от 0,2 Относительная, %,

приколебаниях

напряжения, имеющих

формумеандра

Примечания

1

Параметры,

отмеченные

1)

,

измеряютсятолькоприборами "Энергомонитор–3.1КМх-02-1".

2 Частотагармоническойсоставляющей порядкаh равна h∙f

1

.

3 Частотаинтергармонической составляющей порядкаm равна m∙f

1

.

4 Приборыобеспечиваютизмерениепараметров электрическогосигнала, если амплитудные

значения сигналовнапряженияитоканепревышают 170 % от U

Н

и I

Н

, соответственно.

Лист № 10

Всего листов 35

От 0,1

U

Н

до

1,2U

Н

±[0,015+0,003(1,2U

Н

/U-1)]

±[0,015+0,005(1,25U

Н

/U-1)]

От 0,05

I

Н

до

1,2I

Н

Измеряемые параметрыДиапазон

погрешности

Таблица 3 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений

приборов "Энергомонитор-3.1КМ-x-02-х-х1х" при использовании токоизмерительных клещей

Вид и единица измерения

погрешности, пределы

электрической энергииизмерений

до

п

ускаемой основнойПримечание

Относительная, %,

±[0,01+0,002(1,2

U

Н

/

U

-1)]

1 Среднеквадратическое

значение напряжения силы

переменного тока (U)

U

Н

>2 В

U

Н

≤

2 В

Относительная, %,

±[0,01+0,005(1,7U

Н

/U-1)]

±[0,015+0,005(1,7U

Н

/U-1)]

2 Напряжение силы

постоянного тока (U)

От 0,1

U

Н

до

1,7U

Н

От 0,1

U

Н

до

1,25U

Н

U

Н

от 5 до 480 В

U

Н

≤

2 В

U

Н

= 800 В

3 Среднеквадратическое

значение силы

переменного тока (I)

Относительная, %

±[0.1+0.01(I

Н

/I – 1)]

I

±[0.2+0.02(I

Н

/I – 1)]

II

±[0.5+0.05(I

Н

/I – 1)]

III

±[1.0+0.05(I

Н

/I – 1)]

IV

±[2.0+0.1(I

Н

/I – 1)]

V

4 Активная электрическая

мощность (Р)

5 Реактивная электрическая

мощность, (Q),

рассчитываемая методом:

- перекрестного

включения,

- геометрическим,

- сдвига сигнала

напряжения на 1/4 периода

основной гармонической

составляющей

Относительная, %

P

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

±0.2

I

; ±0.4

II

; ±1.0

III

I от 0,01

I

Н

до0,05I

Н

±0.1

I

; ±0.2

II

; ±0.5

III

;I свыше 0,05

I

Н

до1,2I

Н

±1.0

IV

; ±2.0

V

От 0,01P

Н

0,5 ≤ |cos φ| ≤ 0,9

до

1,44P

Н

±0.25

I

; ±0.5

II

; I от

0,02

I

Н

до0,1I

Н

±0,15

I

; ±0,3

II

; ±1,0

III

;I свыше 0,1

I

Н

до1,2I

Н

±2,0

IV

; ±4,0

V

±[0,25+0.02(

1,44P

Н

/P –1)]

I,

I от 0,1

I

Н

до1,2I

Н

±[0,5+0.05(

1,44P

Н

/P –1)]

II

0,2 ≤ |cos φ| < 0,5;

±[1.0+0.1(

1,44P

Н

/P –1)]

III

±[2.0+0.1(

1,44P

Н

/P–1)]

IV

Относительная, %

Q

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|sin φ| ≤ 1,0

±0.3

I

; ±0.75

II

; ±1,5

III

;I от 0,02

I

Н

до0,05I

Н

;

±0.2

I

; ±0.5

II

; ±1,0

III

;I свыше 0,05

I

Н

до1,2I

Н

От 0,01

Q

Н

±2.0

IV

; ±2.0

V

до

1,44Q

Н

0,5 ≤ |sin φ| ≤ 0,9

±0,3

I

; ±0,75

II

; ±1,5

III

;I от 0,02

I

Н

до0,1I

Н

;

±0,2

I

; ±0,5

II

; ±1,0

III

;I свыше 0,1

I

Н

до1,2I

Н

;

±2,0

IV

; ±2,0

V

±0.3

I

; ±0.75

II

; ±1,5

III

;0,2 ≤ |sin φ| < 0,5

±2,5

IV

; ±2,5

V

I от 0,1

I

Н

до1,2I

Н

Лист № 11

Всего листов 35

От 0,01S

Н

до

1,44S

Н

От 0,1

до

1,0

От 0

до 360

±0,5

От 0,1

U

Н

до

1,2U

Н

Относительная, %

±[0,01+0,005(1,2

U

Н

/

U

C1

-1)]

От 0

до

0,6

U

Н

От 0

до

0,15U

Н

От 0,1

I

Н

до

1,2I

Н

От 0

до

0,6I

Н

От 0

до

0,15I

Н

Относительная, %

6 Полная электрическая

мощность (S)

±0.2

I

; ±0.4

II

; ±1.0

II

±0.1

I

; ±0.2

II

; ±0.5

III

±1.0

IV

; ±2.0

V

S

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,01

I

Н

до1,2I

Н

S <

0,1

S

Н

S от 0,1S

Н

до

1,44

S

Н

7 Коэффициент мощности

(К

Р

=

P/S)

Абсолютная,

±0,02

I

; ±0,02

, II

; ±0,05

III

;

±0,05

IV

; ±0,10

V

I

от

0,2

I

Н

до

1.2I

Н

;

U

от 0,2

U

Н

до

1.2U

Н

От 40

до

70

Абсолютная, Гц

±0,001

Абсолютная, градус

U

от 0,2

U

Н

до

1.2U

Н

;

I

от

0,2

I

Н

до

1.2I

Н

U от 0,2U

Н

до 1.2U

Н

±0,01

I от 0,2I

Н ДО

1.2I

Н

;

Для h от 2 до 50

U

Сh

≤

0.01U

Н

8 Частота силы

переменного тока (f

1

)

9 Угол фазового сдвига

между основными

гармоническими

составляющими:

входных напряжений

напряжения и тока одной

фазы (φ

1

)

10 Среднеквадратическое

значение основной

гармонической

составляющей напряжения

(U

C1

)

11 Среднеквадратическое

значение гармонической

составляющей напряжения

порядка h

1)

(U

Ch

)

Абсолютная, В;

±0.0005

U

Н

Относительная, %;

±0.05

U

Сh

>

0.01U

Н

Для m от 0,5 до 50,5

с дискретностью 1,0

U

Сm

≤

0.01U

Н

U

Сm

>

0.01U

Н

12 Среднеквадратическое

значение

интергармонической

составляющей напряжения

порядка m

2)

(U

Cm

)

13 Среднеквадратическое

значениеосновной

гармонической

составляющей силытока

(I

C1

)

Абсолютная, В,

±0.0005

U

Н

,

Относительная, %,

±0.05

Относительная, %

±[0,1+0,01((I

Н

/I

C1

–1)]

I

±[0,2+0,02((I

Н

/I

C1

–1)]

II

±[0,5+0,05((I

Н

/I

C1

–1)]

III

±[1,0+0,05((I

Н

/I

C1

–1)]

IV

±[2,0+0,1((I

Н

/I

C1

–1)]

V

Для h от 2 до 50

I

Сh

≤

0.01I

Н

14 Среднеквадратическое

значениегармонической

составляющей силы тока

порядка h (I

Ch

)

Абсолютная,

А,

±0,02

I

Н

I

; ±0,04

I

Н

II

Относительная, %,

±5 %

I

; ±10 %

II

I

Сh

>

0.01I

Н

Для m от 0,5 до 50,5

с дискретностью 1,0

I

Сm

≤

0.01I

Н

15 Среднеквадратическое

значение

интергармонической

составляющей силы тока

порядка m (I

Cm

),

А

Абсолютная,

А

,

±0.02

I

Н

I

; ±0.04

I

Н

II

Относительная, %,

±5 %

I

; ±10 %

II

I

Сm

>

0.01I

Н

Лист № 12

Всего листов 35

I свыше 0,1

I

Н

до1,2I

Н

;

От 0,01P

Н

до

1,44P

Н

I свыше 0,1

I

Н

до1,2I

Н

;

От 0,01

Q

Н

до

1,44Q

Н

±0.3

I

; ±0.75

II

; ±1,5

III

;

±2,5

IV

; ±2,5

V

Абсолютная, градус,

16 Угол фазового сдвига

между гармониками порядка

h напряженияи силытокаОт 0

одной фазыс до 360

±2

I

; ±2

II

±10

I

; ±10

II

±20

I

; ±20

II

U

от 0,2

U

Н

ДО

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

К

I

(h)

>

5%; К

U

(h)

>

1%

для

h

от

2

до

10

для

h

от

11

до

20

для

h

от

21

до

50

Дляh от2 до50;

U

от

0,2

U

до

1,2U

Н

К

U

(h) < 1.0

17 Коэффициент

гармонической

составляющейнапряженияОт 0

порядкаh [К

U

(h)] до 49,9

Абсолютная; %,

±0,003 %

Относительная, %,

±0,3

К

U

(h) >

1.0

Абсолютная, %

±0,05

I

; ±0,05

II

Для h от 2 до 50;

I

от

0,2

I

Н

до

1,2I

Н

;

K

I

(h) < 1.0

18 Коэффициент

гармонической

составляющей силы токаОт 0

порядка h [K

I

(h)] до 49,9

Относительная, %

±5,0

I

; ±5,0

II

K

I

(h) >

1.0

Относительная, %,

±0.2

I

; ±0.4

II

; ±1.0

III

±0.1

I

; ±0.2

II

; ±0.5

III

;

±1.0

IV

; ±2.0

V

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,01

I

Н

до0,05I

Н

;

I свыше 0,05

I

Н

до1,2I

Н

;

0,5 ≤ |cos φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

;

19 Активная

электрическая мощность

основной гармонической

составляющей (P

1

)

0,2 ≤ |cos φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

;

±0.25

I

; ±0.5

II

;

±0,15

I

; ±0,3

II

; ±1,0

III

;

±2,0

IV

; ±4,0

V

±[0,25+0.02(

1,44P

Н

/P

1

–1)]

I,

±[0,5+0.05(

1,44P

Н

/P

1

–1)]

II

±[1.0+0.1(

1,44P

Н

/P

1

–1)]

III

±[2.0+0.1(

1,44P

Н

/P

1

–1)]

IV

Относительная, %

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|sin φ| ≤ 1,0

I от 0,02

I

Н

до0,05I

Н

;

±0.3

I

; ±0.75

II

; ±1,5

III

;

±0.2

I

; ±0.5

II

; ±1,0

III

;

±2.0

IV

; ±2.0

V

I свыше 0,05

I

Н

до1,2I

Н

;

0,5 ≤ |sin φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

;

±0,3

I

; ±0,75

II

; ±1,5

III

;

±0,2

I

; ±0,5

II

; ±1,0

III

;

±2,0

IV

; ±2,0

V

20 Реактивная

электрическая мощность

основной гармонической

составляющей (Q

1

)р

0,2 ≤ |sin φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

Лист № 13

Всего листов 35

±5.0

I

;

±10.0

II

от 0,003P

Н

до

0,1

P

Н

От 0

до 49,9

От 0

до 49,9

от 0

до U

Н

Абсолютная, В,

±(0,0002 U

Н

×√3)

от 0

до U

Н

Абсолютная, В,

±0,0005 U

Н

от 0

до U

Н

От 0

до 15

Абсолютная, %,

±0,05

от 0

до I

Н

±(0.02I

Н

)

III

; ±(0.02I

Н

)

IV

от 0,2

до 10

Относительная, %,

5,0

Относительная, %

I

21 Активная электрическая

мощность гармонической

составляющей порядка h

(Р

(h)

)

±5.0

I

;

±10.0

II

±10.0

I

; ±20.0

II

U

от 0,2

U

Н

до

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

K(h) иК

U

(h) от 1 до

40

%

|cos φ| от 0,9до 1,0;

h от 2 до 50;

|cos φ| от 0.5до 0,9

h

от 2

до

10

h

от 11

до

50

U

от

0,2

U

Н

до

1.2U

Н

THD

U

< 1.0

22 Суммарный

коэффициент

гармонических составляю-

щих напряжения (THD

U

)

Абсолютная, %,

±0,003

Относительная, %,

±0,3

THD

U

>

1.0

I

от

0,2

I

Н

до

1.2I

Н

THD

I

< 1.0

23 Суммарный

коэффициент

гармонических составляю-

щих тока (THD

I

)

Абсолютная, %,

±0,1

Относительная, %,

±10

THD

I

>

1.0

U от 0,5U

Н

до 1,2U

Н

;

К

2U

< 15 %; К

0U

< 15 %

Абсолютная, В,

±(0,0003 U

Н

∙√3)

U от 0,5U

Н

до 1,2U

Н

;

К

2U

< 15 %; К

0U

< 15 %

U от 0,5U

Н

до 1,2U

Н

;

Абсолютная, А

±(0.01I

Н

)

I

; ±(0.01I

Н

)

II

I

от

0,01

I

Н

до

1,2I

Н

;

I

от

0,05

I

Н

до

1,2I

Н

24 Напряжение прямой

последовательности

основной частоты (U1)

25 Напряжение нулевой

последовательности

основной частоты (U

0

)

26 Напряжение обратной

последовательности

основной частоты (U

2

)

27 Коэффициент

несимметрии напряжения

по обратной

последовательности (К

2U

)

и по нулевой

последовательности (К

0U

),

%

28 Токи прямой, нулевой и

обратной

последовательности

основной частоты (I

1

, I

0

и

I

2

), А

29 Кратковременная доза

фликера

f = (f

НОМ

±1) Гц;

∆U/U ≤ 20 %;

приколебаниях

напряжения, имеющих

форму меандра

Лист № 14

Всего листов 35

Примечания

1 Частота гармонической составляющей порядка h равна h∙f

1

.

2 Частотаинтергармонической составляющей порядкаm равна m∙ f

1

.

3

Значения

погрешности,

отмеченные

"

I", "II", "III", "IV" и "V", относятся к прибору при

выполнении измерений с использованием токоизмерительных клещей класса точности

0,1

("

I"),

0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (

I

Н

)

соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.

4

Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные

значения сигналов напряжения и тока не превышают 170 % от U

Н

и I

Н

, соответственно.

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

±[0,02+0,005(1,2

U

Н

/

U

–1)]

±[0,02+0,005(1,7U

Н

/U–1)]

±[0,02+0,005(1,25U

Н

/U–1)]

От 0,1

I

Н

до

1,2I

Н

Относительная, %,

±[0,02+0,005(1,2

I

Н

/

I

–1)]

электрической энергии

измерений

Таблица 4 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения

приборов "Энергомонитор-3.1КМ-x-05" без использования токоизмерительных клещей

Вид и единица измерения

погрешности, пределы

Измеряемые параметрыДиапазон

допускаемой основнойПримечание

погрешности

Относительная, %,

U

Н

до 480 В

1 Среднеквадратическое

значение напряжения силы

переменного тока (U)

2 Напряжение силы

постоянного тока (U)

От 0,1

U

Н

до

1,7U

Н

От 0,1

U

Н

до

1,25U

Н

U

Н

= 800 В

3 Среднеквадратическое

значение силы переменного

тока (I)

I

Н

= 100 A

4 Сила постоянного тока

1)

(I)

От 0,1

I

Н

Относительная, %,

до

1,2I

Н

±[0.02+0.01(1,2I

Н

/I - 1)]

От 0,1

I

Н

Относительная, %,

до

1,5I

Н

±[0.02+0.01(1,5I

Н

/I - 1)]

I

Н

< 100 A

5 Активная электрическая

мощность (Р)

От 0,01P

Н

Относительная, %,

до

1,44P

Н

±[0,05+0,01(1,44

P

Н

/

P

–1)]

От 0,01

Q

Н

Относительная, %,

до1,44Q

Н

±[0,1+0,02 (1,44

Q

Н

/

Q

–1)]

P

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1,2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

|cos φ| от 0.2 до 1,0

Q

Н

=

U

Н

·

I

Н

;

U

от

0,1

U

Н

до

1,2U

Н

;

I

от 0,1

I

Н

до

1,2I

Н

;

|sin φ| от 0,2до 1,0

6 Реактивная электрическая

мощность, (Q),

рассчитываемая методом:

- перекрестного включения,

- геометрическим,

- сдвига сигнала напряжения

на 1/4 периода основной

гармонической

составляющей

7 Полная электрическая

мощность (S)

От 0,01S

Н

Относительная, %,

до

1,44S

Н

±[0,04+0,01(1,2

U

Н

/

U

+1,2

I

Н

/

I

–2)]

8 Коэффициент мощности

(К

Р

=

P/S)

От 0,1Абсолютная,

до

1,0

±0,005

S

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

I

от

0,2

I

Н

до

1.2I

Н

;

U

от 0,2

U

Н

до

1.2U

Н

Лист № 15

Всего листов 35

±[0,04+0,01(2,04P

Н

/P-1)]

От 0,01P

Н

до

2,55P

Н

±[0,04+0,01(2,55P

Н

/P-1)]

От 0,01P

Н

до

1,5P

Н

±[0,04+0,01(1,5P

Н

/P-1)]

±[0,04+0,01(1,875P

Н

/P-1)]

±0,03

Относительная, %

±[0,02+0,005(1,2

U

Н

/

U

–1)]

От 0

до

0,6

U

Н

От 0

до

0,15U

Н

От 0,1

I

Н

до

1,2I

Н

Относительная, %

±[0,02+0,005(1,2

I

Н

/

I

C1

–1)]

От 0

до

0,6I

Н

U

от 0,2

U

Н

до

1.2U

Н

;

I

от

0,2

I

Н

до

1.2I

Н

Абсолютная, Гц,

±0,003

Относительная, %

9 Частота переменного токаОт 40

(f

1

)

до

70

10 Электрическая мощность

силы постоянного тока

1)

(P),

От 0,01P

Н

до

2,04P

Н

Вт

U

Н

до 480 В;

I

Н

=100 А;

U

от 0,1

U

Н

до1,7U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

U

Н

до 480 В;

I

Н

< 100

A;

U

от 0,1

U

Н

до1,7U

Н

;

I от 0,1

I

Н

до1,5I

Н

;

U

Н

=800 В;

I

Н

= 100 А;

U

от 0,1

U

Н

до1,25U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

U

Н

=800 В;

I

Н

< 100 А;

U

от 0,1

U

Н

до1,25U

Н

;

I от 0,1

I

Н

до1,5I

Н

;

U

от 0,2

U

Н

до

1.2U

Н

Абсолютная, градус

±0,03

I от 0,2I

Н ДО

1.2I

Н

(U )

От 0,1

U

От 0,01P

Н

до

1,875P

Н

11 Угол фазового сдвига

между основными гармони-

ческими составляющими:От 0

фазных напряжений, градус до 360

напряжения и тока одной

фазы (φ

1

)

12 Среднеквадратическое зна-

чение основной

гармонической

составляющей напряжения

до

1,2U

Н

C

1

Н

Для h от 2 до 50

U

Сh

≤

0.01U

Н

13 Среднеквадратическое зна-

чение гармонической

составляющей напряжения

порядка h

2)

(U

Ch

)

Абсолютная, В,

±0.001

U

Н

Относительная, %,

±0.1

U

Сh

>

0.01U

Н

Для m от 0,5 до 50,5

с дискретностью 1,0

U

Сm

≤

0.01U

Н

14 Среднеквадратическое зна-

чение интергармонической

составляющей напряжения

порядка m

3)

(U

Cm

)

Абсолютная, В,

±0.001

U

Н

Относительная, %,

±0.1

U

Сm

>

0.01U

Н

Для h от 2 до 50

I

Ch

≤

0.01I

Н

15 Среднеквадратическое зна-

чениеосновной гармонической

составляющей силытока(I

C1

)

16 Среднеквадратическое зна-

чениегармонической

составляющей силы тока

порядка h (I

Ch

)

Абсолютная,

±0.001

I

Н

;

Относительная;

±0.05 %

I

Ch

>

0.01I

Н

Лист № 16

Всего листов 35

Относительная, %,

±[0,08+0,02(1,32

P

Н

/

P

1

–1)]

Относительная, %,

±[0,1+0,02 (1,44

Q

Н

/

Q

1

–1)]

Абсолютная,

Вт,

±(0.00005

P

Н

+0.005Р

(n)

)

Абсолютная, В,

±(0,0004

U

Н

×

√3)

Для m от 0,5 до 50,5

с дискретностью 1,0;

I

Cm

≤

0.01I

Н

17 Среднеквадратическое зна-

чениеинтергармонической

составляющей силы токаОт 0

до

порядка m (I

Cm

)

0,15I

Н

I

Cm

>

0.01I

Н

Абсолютная, А,

±0.001

I

Н

Относительная, %,

±0.05

Абсолютная, градус,

18 Угол фазового сдвига

между гармоническими

составляющими порядка hОт 0

напряжения и силы тока до 360

одной фазы, градус

±1,0

±3,0

U

от 0,2

U

Н

ДО

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

K

I

(h) и К

U

(h) от 2 до 15

%

для

h

от

2

до

10

для

h

от

11

до

50

Для h от 2 до 50;

U

от

0,2

U

до

1,2U

Н

К

U

(h) < 1.0

19 Коэффициент

гармонической

составляющей напряженияОт 0

порядка h [К

U

(h)] до 49,9

Абсолютная, %

±0,01

Относительная, %

1,0

К

U

(h) >

1.0

Для h от 2 до 50;

I

от

0,2

I

Н

до

1,2I

Н

K

I

(h) < 1.0

20 Коэффициент

гармоническойсоставляющей

силы тока порядка h [K

I

(h)] От 0

до 49,9

Абсолютная, %,

±0,05

Относительная, %,

±5

K

I

(h) >

1.0

21 Активная электрическая

мощность основной гармони-

ческой составляющей (P

1

) От 0,01P

Н

до

1,44P

Н

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

|cos φ| от 0,5 до 1,0

22 Реактивная электрическая

мощность основной гармони-

ческой составляющей (Q

1

),

От 0,01

Q

Н

до

1,44Q

Н

U

от

0,1

U

Н

до

1,2U

Н

;

I

от 0,1

I

Н

до

1,2I

Н

;

|sin φ| от 0,2до 1,0

(Р )

от 0

23 Активная электрическая

мощность гармонической

составляющей порядка h

до

0,05

P

Н

(

h

)

I

Для h от 2 до 50;

U

от 0,2

U

Н

до

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

|cos φ| от 0,5 до1,0;

K(h) иК

U

(h) от 1 до

40

%

U

от

0,2

U

Н

до

1.1U

Н

THD

U

< 1.0

От 0

24 Суммарный коэффициент

гармонических составляю-

щих напряжения (THD

U

)

до 49,9

Абсолютная, %,

±0,003

Относительная, %,

±0,3

THD

U

>

1.0

I

от

0,2

I

Н

до

1.1I

Н

THD

I

< 1.0

От 0

25 Суммарный коэффициент

гармонических составляющих

силы тока (THD

I

)

до 49,9

Абсолютная, %,

±0,01

Относительная;

±1,0

THD

I

>

1.0

от 0

до U

26 Напряжение прямой

последовательности

основной частоты (U

1

)

Н

Лист № 17

Всего листов 35

от 0Абсолютная, В,

до U±0,001

U

от 0

до U

Абсолютная, В,

±(0,0006

U

∙

√3)

27 Напряжение нулевойU от 0,5U

Н

до 1,2U

Н

;

последовательностиК

2U

< 15 %;

основной частоты (U

0

)

НН

К

0U

< 15 %

28 Напряжение обратной

последовательности

основной частоты (U

2

), В

НН

29 КоэффициентU от 0,5U

Н

до 1,2U

Н

;

несимметрии напряжения по

обратнойОт 0Абсолютная, %,

последовательности (К

2U

) и до 15 ±0,20

по нулевой

последовательности (К

0U

)

30 Ток прямой

до I

последовательности

от 0Абсолютная, А,

основной частоты (I

1

)

Н

±(0,0004

I

)

31 Ток нулевой

до I

±(0.001I )

от 0

до I

Абсолютная, А,

±(0,0006

I

)

до 105,0

∆U/U≤20 %;

последовательности

от 0Абсолютная, А,

основной частоты (I

0

)

Н

32 Ток обратной

последовательности

основной частоты (I

2

)

НН

33 Угол фазового сдвига

I

от

0,2

I

Н

до

1,2I

Н

;

между напряжением и током

U

от

0,2

U

Н

ДО

1,2U

Н

;

последовательности: от 0 Абсолютная, градус

I

1

, I

2

, I

0

³

0,02 I

Н

;

- прямой;до 360±0,3

U

1

, U

2

, U

0

³

0,02

U

Н

- обратной;

- нулевой

34 Кратковременная доза f = (f

НОМ

± 1) Гц;

фликера

от 0,2 Относительная, %

при

к

ол

е

бани

я

х

напряжения, имеющих

форму меандра

Примечания

1

Параметры,

отмеченные

1)

,

измеряются только приборами "Энергомонитор–3.1КМ х-02-1".

2 Частота гармонической составляющей порядка h равна h∙f

1

.

3 Частотаинтергармонической составляющей порядкаm равна m∙f

1

.

4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные

значения сигналов напряжения и тока не превышают 170 % от U

Н

и I

Н

, соответственно.

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

±[0,02+0,005(1,2

U

Н

/

U

–1)]

ИзмеряемыепараметрыДиапазон

погрешности

Таблица 5 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения

приборов "Энергомонитор-3.1КМ-x-05-х-х1х" при использовании токоизмерительных клещей

Види единицаизмерения

погрешности, пределы

электрической энергииизмерений

допускаемой основнойПримечание

1 Среднеквадратическое

значениенапряжениясилы

переменноготока(U)

Лист № 18

Всего листов 35

±[0,02+0,005(1,7U

Н

/U–1)]

±[0,02+0,005(1,25U

Н

/U–1)]

От 0,05

I

Н

до

1,2I

Н

От 0,01P

Н

до

1,44P

Н

От 0,1

до

1,0

Относительная, %,

U

Н

до 480 В

2 Напряжениесилы

постоянноготока (U)

От 0,1

U

Н

до

1,7U

Н

От 0,1

U

Н

до

1,25U

Н

U

Н

= 800 В

3 Среднеквадратическое

значениесилыпеременного

тока(I)

Относительная, %,

±[0.1+0.01(I

Н

/I– 1)]

I

±[0.2+0.02(I

Н

/I– 1)]

II

±[0.5+0.05(I

Н

/I– 1)]

III

±[1.0+0.05(I

Н

/I– 1)]

IV

±[2.0+0.1(I

Н

/I – 1)]

V

Относительная, %,

±0.2

I

; ±0.4

II

; ±1.0

III

±0.1

I

; ±0.2

II

; ±0.5

III

;

±1.0

IV

;±2.0

V

P

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,01

I

Н

до0,05I

Н

;

I свыше0,05

I

Н

до1,2I

Н

;

0,5 ≤ |cos φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

;

I свыше0,1

I

Н

до1,2I

Н

;

4 Активнаяэлектрическая

мощность (Р)

±0.25

I

; ±0.5

II

;

±0,15

I

; ±0,3

II

; ±1,0

III

;

±2,0

IV

;±4,0

V

±[0,25+0.02(

1,44P

Н

/P –1)]

I,

±[0,5+0.05(

1,44P

Н

/P –1)]

II

±[1.0+0.1(

1,44P

Н

/P –1)]

III

±[2.0+0.1(

1,44P

Н

/P–1)]

IV

I от 0,1

I

Н

до1,2I

Н

;

0,2 ≤ |cos φ| < 0,5

Относительная, %

±0.3

I

; ±0.75

II

; ±1,5

III

;

±0.2

I

; ±0.5

II

; ±1,0

III

;

±2.0

IV

;±2.0

V

Q

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,02

I

Н

до0,05I

Н

I свыше0,05

I

Н

до1,2I

Н

0,5 ≤ |sin φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

I свыше0,1

I

Н

до1,2I

Н

;

5 Реактивнаяэлектрическая

мощность, (Q),

рассчитываемая методом:

- перекрестноговключения,

- геометрическим,

- сдвигасигналанапряжения

на1/4 периодаосновной

гармонической составляющей

От 0,01

Q

Н

до

1,44Q

Н

±0,3

I

; ±0,75

II

; ±1,5

III

;

±0,2

I

; ±0,5

II

; ±1,0

III

;

±2,0

IV

;±2,0

V

±0.3

I

; ±0.75

II

; ±1,5

III

;

±2,5

IV

;±2,5

V

0,2 ≤ |sin φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

Относительная, %

6 Полная электрическая

мощность (S)

От 0,01S

Н

до

1,44S

Н

±0,2

I

; ±0,4

II

; ±1,0

II

±0,1

I

; ±0,2

II

; ±0,5

III

±1,0

IV

;±2,0

V

S

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

S <

0,1

S

Н

S от 0,1S

Н

до

1,44

S

Н

7 Коэффициент мощности

(К

Р

=

P/S)

Абсолютная,

±0,02

I

; ±0,02

,II

; ±0,05

III

;

±0,05

IV

;±0,10

V

I

от

0,2

I

Н

до

1.2I

Н

;

U

от 0,2

U

Н

до

1.2U

Н

Лист № 19

Всего листов 35

От 40

до

70

Абсолютная,

Гц

±0,003

U

от 0,2

U

Н

до

1.2U

Н

;

I

от

0,2

I

Н

до

1.2I

Н

±0,5

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

±[0,02+0,005(1,2

U

Н

/

U

C1

–1)]

От 0

до

0,6

U

Н

От 0

до

0,15U

Н

От 0,1

I

Н

до

1,2I

Н

От 0

до

0,6I

Н

От 0

до

0,15I

Н

От 0

до 360

±20

I

; ±20

II

8 Частотасилыпеременного

тока(f

1

)

U

от 0,2

U

Н

до

1.2U

Н

Абсолютная, градус

±0,03

I от 0,2I

НДО

1.2I

Н

Для h от 2 до 50

U

Сh

≤

0.01U

Н

9 Угол фазового сдвига между

основными гармоническими

составляющими:

фазныхнапряжений,

напряженияи токаоднойфазы

(φ

1

)

10 Среднеквадратическоезна-

чениеосновной гармонической

составляющей напряжения

(U

C1

)

11 Среднеквадратическоезна-

чениегармонической

составляющейнапряжения

порядкаh

1)

(U

Ch

)

Абсолютная, В;

±0.001

U

Н

Относительная, %,

±0.1

U

Сh

>

0.01U

Н

Дляm от 0,5 до 50,5

сдискретностью 1,0

U

Сm

≤

0.01U

Н

12 Среднеквадратическоезна-

чениеинтергармонической

составляющейнапряжения

порядкаm

2)

(U

Cm

)

U

Сm

>

0.01U

Н

13 Среднеквадратическоезна-

чениеосновной гармонической

составляющей силытока

(I

C1

)

Абсолютная, В,

±0.001

U

Н

Относительная, %,

±0.1

Относительная, %

±[0,1+0.01((I

Н

/I

C1

–1)]

I

±[0,2+0.02((I

Н

/I

C1

–1)]

II

±[0,5+0.05((I

Н

/I

C1

–1)]

III

±[1,0+0.05((I

Н

/I

C1

–1)]

IV

±[2,0+0.1((I

Н

/I

C1

–1)]

V

Для h от 2 до 50

I

Сh

≤

0.01I

Н

14 Среднеквадратическоезна-

чениегармонической

составляющей силытока

порядкаh (I

Ch

)

Абсолютная, А,

±0,02

I

Н

I

; ±0,04

I

Н

II

Относительная, %,

±5

I

; ±10

II

I

Сh

>

0.01I

Н

Дляm от 0,5 до 50,5

сдискретностью 1,0

I

Сm

≤

0.01I

Н

15 Среднеквадратическоезна-

чениеинтергармонической

составляющей силытока

порядкаm (I

Cm

)

Абсолютная, А,

±0.02

I

Н

I

; ±0.04

I

Н

II

Относительная, %,

±5

I

; ±10

II

I

Сm

>

0.01I

Н

Абсолютная, градус,

±2

I

; ±2

II

±10

I

; ±10

II

16 Угол фазового сдвигамежду

гармониками порядкаh

напряженияи силытока одной

фазы

U

от 0,2

U

Н

ДО

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

К

I

(h)

>

5%; К

U

(h)

>

1%

для

h

от

2

до

10

для

h

от

11

до

20

для

h

от

21

до

50

Лист № 20

Всего листов 35

От 0

до 49,9

От 0

до 49,9

От 0,01P

Н

до

1,44P

Н

±5,0

I

;±10,0

II

от 0,003P

Н

до

0,1

P

Н

От 0

до 49,9

Для h от 2 до 50;

U

от

0,2

U

до

1,2U

Н

К

U

(h)<1 %

17 Коэффициент

гармонической составляющей

напряженияпорядкаh [К

U

(h)]

Абсолютная, %

±0,01

Относительная;

1,0

К

U

(h) >

1 %

Абсолютная, %,

±0,05

I

; ±0,05

II

Для h от 2 до 50;

I

от

0,2

I

Н

до

1.2I

Н

;

K

I

(h) <1.0

18 Коэффициент

гармонической составляющей

силытокапорядкаh [K

I

(h)]

Относительная, %,

±5,0

I

; ±5,0

II

K

I

(h) >

1.0

Относительная, %

±0.2

I

; ±0.4

II

; ±1.0

III

±0.1

I

; ±0.2

II

; ±0.5

III

;

±1.0

IV

;±2.0

V

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,01

I

Н

до0,05I

Н

;

I свыше0,05

I

Н

до1,2I

Н

;

0,5 ≤ |cos φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

;

I свыше0,1

I

Н

до1,2I

Н

;

19 Активная электрическая

мощность основной

гармонической составляющей

(P

1

)

0,2 ≤ |cos φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

;

±0.25

I

; ±0.5

II

;

±0,15

I

; ±0,3

II

; ±1,0

III

;

±2,0

IV

;±4,0

V

±[0,25+0.02(

1,44P

Н

/P

1

–1)]

I,

±[0,5+0.05(

1,44P

Н

/P

1

–1)]

II

±[1.0+0.1(

1,44P

Н

/P

1

–1)]

III

±[2.0+0.1(

1,44P

Н

/P

1

–1)]

IV

Относительная, %

±0.3

I

; ±0.75

II

; ±1,5

III

;

±0.2

I

; ±0.5

II

; ±1,0

III

;

±2.0

IV

;±2.0

V

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|sin φ| ≤ 1,0

I от 0,02

I

Н

до0,05I

Н

I свыше0,05

I

Н

до1,2I

Н

0,5 ≤ |sin φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

I свыше0,1

I

Н

до1,2I

Н

;

20 Реактивнаяэлектрическая

мощность основной

гармонической составляющей

(Q

1

)

От 0,01

Q

Н

до

1,44Q

Н

±0,3

I

; ±0,75

II

; ±1,5

III

;

±0,2

I

; ±0,5

II

; ±1,0

III

;

±2,0

IV

;±2,0

V

±0.3

I

; ±0.75

II

; ±1,5

III

;

±2,5

IV

;±2,5

V

Относительная, %,

21 Активнаяэлектрическая

мощность гармонической

составляющейпорядкаh

(Р

(h)

)

±5,0

I

; ±10,0

II

±10,0

I

; ±20,0

II

0,2 ≤ |sin φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

U

от 0,2

U

Н

до

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

; K

I

(h) и

К

U

(h) от 1 до

40

%

|cos φ| от 0,9до 1,0;

Для h от 2 до 50;

|cos φ| от 0.5до 0,9

h

от 2

до

10

h

от 11

до

50

U

от

0,2

U

Н

до

1.2U

Н

THD

U

<1.0

22 Суммарныйкоэффициент

гармонических составляющих

напряжения(THD

U

)

Абсолютная, %,

±0,05

Относительная, %,

±5

THD

U

>

1.0

Лист № 21

Всего листов 35

От 0

до 49,9

частоты(U )

от 0

Абсолютная, В,

от 0Абсолютная, В,

до U±0,001

U

частоты(U )

от 0

Абсолютная, В,

От 0Абсолютная, %,

до 15±0,20

НН

±(0.01I ) ; ±(0.01I )

до I

до 105,0

∆U/U ≤ 20 %;

23 Суммарныйкоэффициент

I

от

0,2

I

Н

до

1.2I

Н

гармонических составляющих Абсолютная, %, THD

I

<1.0

тока(THD

I

) ±0,1

Относительная, %,THD

I

>

1.0

±10

24 Напряжениепрямой

последовательности основной

до U

Н

±(0,0004

U

Н

×

√3)

1

25 НапряжениенулевойU от 0,5U

Н

до 1,2U

Н

;

последовательности основнойК

2U

<15 %;

частоты(U

0

)

НН

К

0U

<15%

26 Напряжениеобратной

последовательности основной

до U

Н

±(0,0006

U

Н

∙

√3)

2

27 Коэффициент несимметрииU от 0,5U

Н

до 1,2U

Н

;

напряженияпообратной

последовательности (К

2U

) и по

нулевой последовательности

(К

0U

)

28 Токипрямой, нулевой иАбсолютная, А

обратной последовательности

от 0

I

от

0

,

01

I

Н

до

1,2I

Н

;

основной частоты(I

1

, I

0

и I

2

)

Н

±(0.02I

Н

)

III

; ±(0.02I

Н

)

IV

I

от

0,05

I

Н

до

1,2I

Н

29 Кратковременная доза f= (f

НОМ

± 1) Гц;

фликера

от 0,2 Относительная, %,

приколебаниях

напряжения, имеющих

формумеандра

Примечания

1 Частотагармоническойсоставляющей порядкаh равна h∙f

1

.

2 Частотаинтергармонической составляющей порядкаm равна m∙ f

1

.

3

Значения

погрешности,

отмеченные

"

I", "II", "III", "IV" и "V", относятсяк приборупри

выполнении измерений сиспользованиемтокоизмерительныхклещей классаточности

0,1

("

I"), 0,2

("II"), 0,5 ("III"),1,0("IV") и 2,0 ("V"). Номинальныезначения силыпеременноготока (

I

Н

)

соответствуютноминальнымзначениямтокоизмерительныхклещейиз комплектапоставки.

4

Приборыобеспечиваютизмерениепараметров электрическогосигнала, если амплитудные

значения сигналовнапряженияитоканепревышают 170 % от U

Н

и I

Н

, соответственно.

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

± [0,04+0,01(1,2

U

Н

/

U

–1)]

±[0,04+0,01(1,7U

Н

/U–1)]

±[0,04+0,01(1,25U

Н

/U–1)]

Измеряемые параметрыДиапазон

погрешности

Таблица 6 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения

приборов "Энергомонитор-3.1КМ-x-10" без использования токоизмерительных клещей

Вид и единица измерения

погрешности, пределы

электрической энергииизмерений

до

п

ускаемой основнойПримечание

Относительная, %,

U

Н

до 480 В

1 Среднеквадратическое

значение напряжения силы

переменного тока (U)

2 Напряжение силы

постоянного тока (U)

От 0,1

U

Н

до

1,7U

Н

От 0,1

U

Н

до

1,25U

Н

U

Н

= 800 В

Лист № 22

Всего листов 35

Относительная, %,

±[0,04+0,01(1,2

I

Н

/

I

–1)]

Относительная, %

±[0,1+0,01(1,44

P

Н

/

P

–1)]

±[0,2+0,02(1,44

Q

Н

/

Q

–1)]

|sin φ| от 0,9до 1

±[0,2+0,02(1,44

Q

Н

/

Q

–1)]

От 0,1

I

до

1,2I

I

Н

= 100 A

Относительная, %,

±[0.04+0.01(1,2I

Н

/I)-1)]

Относительная, %,

±[0.04+0.01(1,5I

Н

/I)-1)]

I

Н

< 100 A

3 Среднеквадратическое

значение силы переменного

Н

тока (I)

Н

4 Сила постоянного тока

1)

(I) От 0,1

I

Н

до

1,2I

Н

От 0,1

I

Н

до

1,5I

Н

5 Активная электрическая

мощность (Р) От 0,01P

Н

до

1,44P

Н

Относительная, %,

P

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

|cos φ| от 0.2до 1,0

Q

Н

=

U

Н

·

I

Н

;

U

от

0,1

U

Н

до

1.1U

Н

;

I

от 0,1

I

Н

до

1,2I

Н

;

От 0,01

Q

до1,44Q

6 Реактивная электрическая

мощность, (Q),

рассчитываемая методом:

- перекрестного включения,

- геометрическим,

Н

- сдвига сигнала напряжения

Н

на 1/4 периода основной

гармонической

составляющей

|sin φ| от 0.5до 0,9

7 Полная электрическая

мощность (S)

ДО

U от 0,1

U1.2U

;

Н

От 0,01P

до

2,04P

От 0,01P

до

2,55P

От 0,01P

до

1,5P

8 Коэффициент мощности

(К

Р

=

P/S)

9 Частота переменного тока

(f

1

)

10 Электрическая мощность

постоянного тока

1)

(P)

8 Коэффициент мощности

(К

Р

=

P/S)

9 Частота переменного тока

(f

1

)

От 0,01S

Н

Относительная, %,

S

Н

=

U

Н

·

I

Н

;

до

1,44S

Н

±[0,1+0,01(1,2

U

Н

/

U

+1,2

I

Н

/

I

–2)]

I от 0,1

I

Н

до1,2I

Н

От 0,1Абсолютная,

I

от

0,2

I

Н

до

1,2I

Н

;

до

1,0

±0,02

U

от 0,2

U

Н

до

1,2U

Н

От 40Абсолютная, Гц

U

от 0,2

U

Н

до

1,2U

Н

;

до

70

±0,01

I

от

0,2

I

Н

до

1,2I

Н

Относительная, %,

U

Н

до 480 В;

I

Н

= 100 А;

Н

±[0,08+0,01(2,04P

Н

/P-1)]

U

от 0,1

U

Н

до1,7U

Н

;

Н

I от 0,1

I

Н

до1,2I

Н

;

U

Н

до 480 В;

I

Н

< 100 A;

Н

±[0,08+0,01(2,55P

Н

/P-1)]

U

от 0,1

U

Н

до1,7U

Н

;

Н

I от 0,1

I

Н

до1,5I

Н

;

U

Н

=800 В;

I

Н

= 100 А;

Н

±[0,08+0,01(1,5P

Н

/P-1)]

U

от 0,1

U

Н

до1,25U

Н

;

Н

I от 0,1

I

Н

до1,2I

Н

;

От 0,01P

Н

U

Н

=800 В

и

I

Н

< 100 А;

до

±[0,08+0,01(1,875P

Н

/P-1)]

U

от 0,1

U

Н

до1,25U

Н

;

1,875P

Н

I от 0,1

I

Н

до1,5I

Н

;

От 0,1Абсолютная,

I

от

0,2

I

Н

до

1,2I

Н

;

до

1,0

±0,02

U

от 0,2

U

Н

до

1,2U

Н

От 40 Абсолютная, Гц

U

от 0,2

U

Н

до

1,2U

Н

;

до

70

±0,01

I

от

0,2

I

Н

до

1,2I

Н

Лист № 23

Всего листов 35

От 0

до 360

±0,05

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

±[0,04+0,01(1,2

U

Н

/

U

C1

–1)]

От 0

до

0,6

U

Н

Относительная, %,

±[0,04+0,01(1,2

I

Н

/

I

C1

–1)]

Абсолютная, градус

U

от 0,2

U

Н

до

1.2U

Н

±0,05

I от 0,2I

Н ДО

1.2I

Н

Для h от 2 до 50

U

Сh

≤

0.01U

Н

11 Угол фазового сдвига ме-

жду основными

гармоническими

составляющими:

входных напряжений,

напряжения и силытока

одной фазы (φ

1

)

12 Среднеквадратическое зна-

чение основной

гармонической

составляющей напряжения

(U

C1

)

13 Среднеквадратическое зна-

чение гармонической

составляющей напряжения

порядка h

2)

(U

Ch

)

Абсолютная, В,

±0.002

U

Н

Относительная, %;

±0.2

U

Сh

>

0.01U

Н

Для m от 0,5 до 50,5

с дискретностью 1,0

U

Сk

≤

0.01U

Н

14 Среднеквадратическое зна-

чение интергармонической

составляющей напряжения

От 0

порядка m

3)

(U

Cm

)

до

0,15U

Н

Абсолютная, В,

±0.002

U

Н

Относительная, %,

±0.2

U

Сk

>

0.01U

Н

Для h от 2 до 50

I

Сh

≤

0.01I

Н

От 0

до

0,6I

15 Среднеквадратическое зна-

чениеосновнойОт 0,1

I

Н

гармонической

до

1,2I

Н

составляющей силытока (I

C1

)

16 Среднеквадратическое зна-

чениегармонической

составляющей силы тока

порядка h (I

Ch

)

Н

Абсолютная, А,

±0.002

I

Н

Относительная, %,

±0.1

I

Сh

>

0.01I

Н

Для m от 0,5 до 50,5

с дискретностью 1,0;

I

Сk

≤

0.01I

Н

17 Среднеквадратическое зна-

чениеинтергармонической

составляющей силы токаОт 0

порядка m (I

Cm

)

до

0,15I

Н

I

Сk

>

0.01I

Н

Абсолютная, А,

±0.002

I

Н

Относительная, %,

±0.1

Абсолютная, градус

18 Угол фазовогосдвига

между гармониками порядкаh

напряженияи силытока однойОт 0

фазы до 360

±1,0

±3,0

U

от 0,2

U

Н

ДО

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

K

I

(h) и К

U

(h) от 2 до 15

%

для

h

от

2

до

10

для

h

от

11

до

50

Для h от 2 до 50;

U

от

0,2

U

до

1,2U

Н

К

U

(h)<1.0

19 Коэффициент

гармонической

составляющей напряженияОт 0

порядка h [К

U

(h)] до 49,9

Абсолютная, %,

±0,05

Относительная, %,

5

К

U

(h) >

1.0

Лист № 24

Всего листов 35

Относительная, %,

±[0,1+0,02(1,44

P

Н

/

P

1

–1)]

Для h от 2 до 50;

I

от

0,2

I

Н

до

1,2I

Н

K

I

(h) < 1.0

20 Коэффициент

гармонической составляющей

силы тока порядка h [K

I

(h)] От 0

до 49,9

Абсолютная;

±0,05 %

Относительная;

±5 %

K

I

(h) >

1.0

21 Активная электрическая

мощность основной

От 0,01P

Н

гармонической

до

1,44

P

Н

составляющей (P

1

)

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

|cos φ| от 0,5 до 1

от 0Абсолютная,

Вт,

±(0,0001

до

0,05

P

+0,005Р

)

I

От 0

до 49,9

От 0

до 49,9

от 0

до U

Абсолютная, В,

±(0,001

U

×

√3)

от 0

до U

Абсолютная, В,

±0,002

U

от 0

до U

Абсолютная, В,

±(0,002

U

∙

√3)

22 Реактивная электрическаяОтносительная, %,

U

от

0,1

U

Н

до

1.1U

Н

;

мощность основной От 0,01

Q

Н

I

от 0,1

I

Н

до

1,2I

Н

;

гармонической

до1,44Q

Н

±[0,2+0,02(1,44

Q

Н

/

Q

1

–1)] |sin φ| от 0,9до 1

составляющей (Q

1

)

±[0,2+0,02(1,44

Q

Н

/

Q

1

–1)] |sin φ| от 0.5до 0,9

23 Активная электрическая Для h от 2 до 50;

мощность гармонической

U

от 0,2

U

Н

до

1,2U

Н

;

составляющей порядка h

I

от 0,2

I

Н

до

1,2I

Н

;

(Р

(h)

)

Н

Н(n)

|cos φ| от 0,5 до1,0;

K(h) иК

U

(h) от 1 до

40

%

24 Суммарный коэффициент

U

от

0,2

U

Н

до

1.2U

Н

гармонических состав- Абсолютная, %, THD

U

<1.0

ляющих напряжения (THD

U

) ±0,05

Относительная, %,THD

U

>

1.0

±5

25 Суммарный коэффициент

I

от

0,2

I

Н

до

1.2I

Н

гармонических составляющих Абсолютная, %, THD

I

<1.0

тока (THD

I

) ±0,05

Относительная, %,THD

I

>

1.0

±5

26 Напряжение прямой

последовательности

основной частоты (U

1

)

НН

27 Напряжение нулевойU от 0,5U

Н

до 1,2U

Н

;

последовательностиК

2U

< 15 %;

основной частоты (U

0

)

НН

К

0U

< 15 %

28 Напряжение обратной

последовательности

основной частоты (U

2

)

НН

29 КоэффициентU от 0,5U

Н

до 1,2U

Н

;

несимметрии напряжения по

обратнойОт 0Абсолютная, %,

последовательности (К

2U

) и до 15 ±0,20

по нулевой

последовательности (К

0U

)

30 Ток прямой

до I

последовательности

от 0Абсолютная, А,

основной частоты (I

1

)

Н

±(0,001

I

)

31 Ток нулевой

до I

последовательности

от 0Абсолютная, А,

основной частоты (I

0

)

Н

±(0.002I )

Лист № 25

Всего листов 35

от 0Абсолютная, А,

до I

Н

±(0,002

I

Н

)

32 Ток обратной

последовательности

основной частоты (I

2

)

33 Угол фазового сдвига

между напряжением и током

последовательности:

- прямой;

- обратной;

- нулевой

от 0Абсолютная, градус

до 360 ±1,0

I

от

0,2

I

Н

до

1,2I

Н

;

U

от

0,2

U

Н

ДО

1,1U

Н

;

I

1

, I

2

, I

0

³

0,02 I

Н

;

U

1

, U

2

, U

0

³

0,02

U

Н

до 105,0

ри колебания

29 Кратковременная доза f = (f

НОМ

± 1) Гц;

фликера

от 0,2 Относительная, %,

п

∆U/U ≤ 20 %;

х

напряжения, имеющих

форму меандра

Примечания

1

Параметры,

отмеченные

1)

,

измеряются только приборами "Энергомонитор–3.1КМ х-02-1".

2 Частота гармонической составляющей порядка h равна h∙f

1

.

3 Частотаинтергармонической составляющей порядкаm равна m∙f

1

.

4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные

значения сигналов напряжения и тока не превышают 170 % от U

Н

и I

Н

, соответственно.

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

± [0,04+0,01(1,2

U

Н

/

U

–1)]

±[0,04+0,01(1,7U

Н

/U–1)]

±[0,04+0,01(1,25U

Н

/U–1)]

От 0,05

I

Н

до

1,2I

Н

допускаемой основной

Таблица 7 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения

приборов "Энергомонитор-3.1КМ-x-10" при использовании токоизмерительных клещей

Вид и единица измерения

Измеряемые параметрыДиапазон

погрешности, пределы

электрической энергииизмерений

п

огрешности

Примечание

1 Среднеквадратическое

значение напряжения силы

переменного тока (U)

Относительная, %,

U

Н

до 480 В

2 Напряжение силы

постоянного тока (U)

От 0,1

U

Н

до

1,7U

Н

От 0,1

U

Н

до

1,25U

Н

U

Н

= 800 В

3 Среднеквадратическое

значение силы переменного

тока (I)

Относительная, %,

±[0.1+0.01(I

Н

/I – 1)]

I

±[0.2+0.02(I

Н

/I – 1)]

II

±[0.5+0.05(I

Н

/I – 1)]

III

±[1.0+0.05(I

Н

/I – 1)]

IV

±[2.0+0.1(I

Н

/I – 1)]

V

Лист № 26

Всего листов 35

От 0,01P

Н

до

1,44P

Н

От 0,01

Q

Н

до

1,44Q

Н

±0.3 %

I

; ±0.75 %

II

; ±1,5 %

III

;

±2,5 %

IV

; ±2,5 %

V

Относительная, %,

±0,2

I

; ±0,4

II

; ±1,0

III

±0,1

I

; ±0,2

II

; ±0,5

III

;

±1,0

IV

; ±2,0

V

±0.25

I

; ±0.5

II

;

±0,15

I

; ±0,3

II

; ±1,0

III

;

±2,0

IV

; ±4,0

V

P

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,01

I

Н

до0,05I

Н

I свыше 0,05

I

Н

до

1,2I

Н

0,5 ≤ |cos φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

I свыше 0,1

I

Н

до1,2I

Н

4 Активная электрическая

мощность (Р)

0,2 ≤ |cos φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

±[0,25+0.02(

1,44P

Н

/P –1)]

I,

±[0,5+0.05(

1,44P

Н

/P –1)]

II

±[1.0+0.1(

1,44P

Н

/P –1)]

III

±[2.0+0.1(

1,44P

Н

/P–1)]

IV

Относительная, %

±0,3

I

; ±0,75

II

; ±1,5

III

;

±0,2

I

; ±0,5

II

; ±1,0

III

;

±2,0

IV

; ±2,0

V

±0,3 %

I

; ±0,75 %

II

; ±1,5 %

III

;

±0,2 %

I

; ±0,5 %

II

; ±1,0 %

III

;

±2,0 %

IV

; ±2,0 %

V

Q

Н

=

U

Н

·

I

Н

;

U

от

0,1

U

Н

до

1.1U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,02

I

Н

до0,05I

Н

I свыше 0,05

I

Н

до

1,2I

Н

0,5 ≤ |cos φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

I свыше 0,1

I

Н

до1,2I

Н

5 Реактивная электрическая

мощность, (Q),

рассчитываемая методом:

- перекрестного включения,

- геометрическим,

- сдвига сигнала

напряжения на 1/4 периода

основной гармонической

составляющей

0,2 ≤ |cos φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

Относительная, %

6 Полная электрическая

мощность (S)

От 0,01S

Н

до

1,44S

Н

±0.2

I

; ±0.4

II

; ±1.0

II

±0.1

I

; ±0.2

II

; ±0.5

III

±1.0

IV

; ±2.0

V

S

Н

=

U

Н

·

I

Н

;

U от 0,1

U

Н

ДО

1.2U

Н

;

I от 0,1

I

Н

до1,2I

Н

;

S <

0,1

S

Н

S от 0,1S

Н

до

1,44

S

Н

(К =

P/S)

7 Коэффициент мощности

От 0,1

Р

до

1,0

Абсолютная,

±0,02

I

; ±0,02

, II

; ±0,05

III

;

±0,05

IV

; ±0,10

V

I

от

0,2

I

Н

до

1.2I

Н

;

U

от 0,2

U

Н

до

1.2U

Н

U

от 0,2

U

Н

до

1.2U

Н

;

I

от

0,2

I

Н

до

1.2I

Н

U

от 0,2

U

Н

до

1.2U

Н

8 Частота силы переменногоОт 40

тока (f

1

)

до

70

9 Угол фазового сдвига

между основными

гармоническими

составляющими:

фазных напряжений,От 0 до

напряжения и тока одной360°

фазы (φ

1

)

Абсолютная, Гц,

±0,01

Абсолютная, градус,

±0,2

±0,5

I от 0,2I

Н ДО

1.2I

Н

Лист № 27

Всего листов 35

От 0,1

U

Н

до

1,2U

Н

Относительная, %,

±[0,04+0,01(1,2

U

Н

/

U

C1

–1)]

От 0

до

0,6

U

Н

От 0

до

0,15U

Н

От 0,1

I

Н

до

1,2I

Н

От 0

до

0,6I

Н

От 0

до

0,15I

Н

От 0

до 360

От 0

до 49,9

Для h от 2 до 50

U

Сh

≤

0.01U

Н

10 Среднеквадратическое

значение основной

гармонической

составляющей напряжения

(U

C1

)

11 Среднеквадратическое

значение гармонической

составляющей напряжения

порядка h

1)

(U

Ch

)

Абсолютная, В,

±0.002

U

Н

Относительная, %,

±0.2

U

Сh

>

0.01U

Н

Для m от 0,5 до 50,5

с дискретностью 1,0

U

Сm

≤

0.01U

Н

12 Среднеквадратическое

значение

интергармонической

составляющей напряжения

порядка m

2)

(U

Cm

)

U

Сm

>

0.01U

Н

13 Среднеквадратическое

значениеосновной

гармонической

составляющей силытока

(I

C1

)

Абсолютная, В

±0.002

U

Н

Относительная, %,

±0.2

Относительная, %

±[0,1+0.01((I

Н

/I

C1

–1)]

I

±[0,2+0.02((I

Н

/I

C1

–1)]

II

±[0,5+0.05((I

Н

/I

C1

–1)]

III

±[1,0+0.05((I

Н

/I

C1

–1)]

IV

±[2,0+0.1((I

Н

/I

C1

–1)]

V

Для h от 2 до 50

I

Сh

≤

0.01I

Н

14 Среднеквадратическое

значениегармонической

составляющей тока порядка h

(I

Ch

)

Абсолютная,

±0.02

I

Н

I

; ±0.04

I

Н

II

Относительная;

±5 %

I

; ±10 %

II

I

Сh

>

0.01I

Н

Для m от 0,5 до 50,5

с дискретностью 1,0

I

Сm

≤

0.01I

Н

15 Среднеквадратическое

значение

интергармонической

составляющей токапорядка

m (I

Cm

)

I

Сm

>

0.01I

Н

Абсолютная, А,

±0.02

I

Н

I

; ±0.04

I

Н

II

Относительная, %,

±5

I

; ±10

II

Абсолютная, градус,

16 Угол фазовогосдвига

между гармониками порядка

h напряженияи токаодной

фазы

±2

I

; ±2

II

±10

I

; ±10

II

±20

I

; ±20

II

U

от 0,2

U

Н

ДО

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

K

I

(h) и К

U

(h) от 2 до

15 %

для

h

от

2

до

10

для

h

от

11

до

20

для

h

от

21

до

50

Дляh от2 до50;

U

от

0,2

U

до

1,2U

Н

К

U

(h) < 1.0

17 Коэффициент

гармоническойсоставляющей

напряженияпорядкаh [К

U

(h)]

Абсолютная, %,

±0,05

Относительная, %,

5

К

U

(h) >

1.0

Лист № 28

Всего листов 35

От 0,01P

Н

до

1,44P

Н

От 0,01

Q

Н

до

1,44Q

Н

От 0

до 49,9

От 0

до 49,9

Абсолютная, В,

±(0,001

U

Н

×

√3)

Абсолютная, %,

±0,05

I

; ±0,05

II

Дляh от2 до50;

I

от

0,2

I

Н

до

1.2I

Н

;

K

I

(h) < 1.0

18 Коэффициент

гармонической

составляющей тока порядкаhОт 0

[K

I

(h)] до 49,9

Относительная, %,

±5,0

I

; ±5,0

II

K

I

(h) >

1.0

Относительная, %,

±0.2

I

; ±0.4

II

; ±1.0

III

±0.1

I

; ±0.2

II

; ±0.5

III

;

±1.0

IV

; ±2.0

V

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|cos φ| ≤ 1,0

I от 0,01

I

Н

до0,05I

Н

;

I свыше 0,05

I

Н

до

1,2I

Н

;

0,5 ≤ |cos φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

;

I свыше 0,1

I

Н

до1,2I

Н

;

19 Активная электрическая

мощность основной

гармонической

составляющей (P

1

)

0,2 ≤ |cos φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

;

±0.25

I

; ±0.5

II

;

±0,15

I

; ±0,3

II

; ±1,0

III

;

±2,0

IV

; ±4,0

V

±[0,25+0.02(

1,44P

Н

/P

1

–1)]

I,

±[0,5+0.05(

1,44P

Н

/P

1

–1)]

II

±[1.0+0.1(

1,44P

Н

/P

1

–1)]

III

±[2.0+0.1(

1,44P

Н

/P

1

–1)]

IV

Относительная, %

±0.3

I

; ±0.75

II

; ±1,5

III

;

±0.2

I

; ±0.5

II

; ±1,0

III

;

±2.0

IV

; ±2.0

V

U от 0,1

U

Н

ДО

1.2U

Н

;

0,9 <|sin φ| ≤ 1,0

I от 0,02

I

Н

до0,05I

Н

I свыше 0,05

I

Н

до1,2I

Н

0,5 ≤ |sin φ| ≤ 0,9

I от 0,02

I

Н

до0,1I

Н

I свыше 0,1

I

Н

до1,2I

Н

;

20 Реактивная

электрическая мощность

основной гармонической

составляющей (Q

1

)

±0,3

I

; ±0,75

II

; ±1,5

III

;

±0,2

I

; ±0,5

II

; ±1,0

III

;

±2,0

IV

; ±2,0

V

±0.3

I

; ±0.75

II

; ±1,5

III

;

±2,5

IV

; ±2,5

V

Относительная, %,

±5,0

I

;±10,0

II

21 Активная электрическая

мощность гармонической

составляющей порядка h

(Р

(h)

)

от 0,trial

до

0,1

P

Н

±5,0

I

; ±10,0

II

±10,0

I

; ±20,0

II

0,2 ≤ |sin φ| < 0,5

I от 0,1

I

Н

до1,2I

Н

P

Н

=

U

Н

·

I

Н

;

U

от 0,2

U

Н

до

1,2U

Н

;

I

от 0,2

I

Н

до

1,2I

Н

;

K

I

(h) и К

U

(h) от 1 до

40

%

|cos φ| от 0,9до 1,0

|cos φ| от 0.5до 0,9

h

от 2

до

10

h

от 11

до

50

U

от

0,2

U

Н

до

1.2U

Н

THD

U

< 1.0

Абсолютная;

±0,05 %

Относительная;

±5 %

THD

U

>

1.0

I

от

0,2

I

Н

до

1.2I

Н

THD

I

< 1.0

22 Суммарный

коэффициент

гармонических

составляющих напряжения

(THD

U

)

23 Суммарный

коэффициент

гармонических

составляющих тока (THD

I

)

Абсолютная;

±0,1%

Относительная;

±10 %

THD

I

>

1.0

от 0

до U

24 Напряжениепрямой

последовательности основной

частоты(U

1

),

Н

Лист № 29

Всего листов 35

от 0Абсолютная, В,

до U±(0,002

U

)

от 0

до U

Абсолютная, В,

±(0,002

U

∙

√3)

От 0Абсолютная, %,

до 15±0,20

от 0

до I

НН

от 0

до I

от 0

до I

НН

I

от

0,05

I

до

1,2I

;

до 105,0

∆U/U ≤ 20 %;

25 Напряжение нулевойU от 0,5U

Н

до 1,1U

Н

;

последовательностиК

2U

< 15 %;

основной частоты (U

0

)

НН

К

0U

< 15 %;

26 Напряжение обратной

последовательности

основной частоты (U

2

)

НН

27 КоэффициентU от 0,5U

Н

до 1,2U

Н

;

несимметрии напряженияпо

обратной последовательности

(К

2U

) ипонулевой

последовательности (К

0U

)

28 Ток прямойАбсолютная, А,

I

от

0,01

I

Н

до

1,2I

Н

;

последовательности

основной частоты (I

1

),

Н

±(0.01I )

I

; ±(0.01I )

II

29 Ток нулевой

последовательности

основной частоты (I

0

)

ННН

30 Ток обратной

±(0.02I )

III

; ±(0.02I )

IV

последовательности основной

частоты(I

2

)

Н

31 Кратковременная доза f = (f

НОМ

± 1) Гц;

фликера

от 0,2 Относительная, %,

при

к

олеба

н

и

я

х

напряжения, имеющих

форму меандра

Примечания

1 Частота гармонической составляющей порядка h равна h∙f

1

.

2 Частотаинтергармонической составляющей порядкаm равна m∙ f

1

.

3

Значения

погрешности,

отмеченные

"

I", "II", "III", "IV" и "V" относятся к прибору при

выполнении измерений с использованием токоизмерительных клещей класса точности

0,1

("

I"),

0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (

I

Н

)

соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.

4

Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные

значения сигналов напряжения и тока не превышают 170 % от U

Н

и I

Н

, соответственно.

Приборы обеспечивают процедуры самотестирования, инициализации и первоначальной

установки после подключения к сети питания.

Значения устанавливаемой и измеряемой информации отображаются на встроенном

графическом дисплее. В верхней строке графического дисплея постоянно отображаются

текущее время (часы, минуты, секунды) и дата (день, месяц, год), а в нижней строке - схема

подключения. Приборы обеспечивают возможность задания следующих значений интервала

времени усреднения результатов измерения – 1,25 с, 2,5 с, 5 с, 10 с, 1 мин., 15 мин. и 30 мин.

Приборы производят расчет и индикацию на дисплее следующих величин:

отклонение частоты от значения f

0

, заданного оператором, Гц;

отрицательное и положительное отклонение измеренного значения напряжения от значения

U

0

, заданного оператором, процент от U

0

.

Отклонение частоты от значения заданного оператором определяется как разность между

измеренным значением частоты f

m

и значением f

0

, введенным в прибор оператором.

Лист № 30

Всего листов 35

Измеряемая

величина

Таблица 8 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения

приборов "Энергомонитор-3.1КМ-x-02-хх1" при поверке ИТН и ИТТ

ДиапазонВид погрешности, пределы

измерений,допускаемой основнойПримечание

единица измерений погрешности измерений

1 Погрешностьабсолютная, %

U

от 0,2

U

НОМ

до

1,2U

НОМ

;

напряжения

±0,1999 %

±

0,002

f = (f

НОМ

± 1)

Гц

ИТН

±1,999 %

±

0,02

±19,99 %

±

0,2

2 Угловаяабсолютная, минута.

погрешность

±600 минут

±

0,1

ИТН

±180 градусов

±

1,0

3 Токоваяабсолютная, %,

I

от 0,01

I

НОМ

до

1,2I

НОМ

;

погрешность

±0,1999 %

±

0,002

f =

(f

Н

ОМ

± 1) Гц

ИТТ

±1,999 %

±

0,02

±19,99 %

±

0,2

4 Угловаяабсолютная, минута,

погрешность

±600 минут

±

0,1

ИТТ

±180 градусов

±

1,0

U

НОМ

–

номинальное

вторичное

напряжение

поверяемого

ИТН

(

100/√3 или 100 В);

I

НОМ

–

номинальный

вторичный

ток

поверяемого

ИТТ

(

1 или 5 А

);

f

НОМ

-

номинальная

частота

поверяемого

ИТТ

или

ИТН

(50

или

60

Гц).

Измеряемая

величина

Таблица 9 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения

приборов модификаций "Энергомонитор-3.1КМ-x-05-хх1" и "Энергомонитор-3.1КМ-x-10-хх1"

при поверке ИТН и ИТТ

ДиапазонВид погрешности, пределы

измерений,допускаемой основнойПримечание

единица измерения погрешности измерений

1 Погрешностьабсолютная, %,

U

от 0,2

U

НОМ

до

1,2U

НОМ

;

напряжения

±0,1999 %

±

0,005

f = (f

НОМ

± 1)

Гц

ИТН

±1,999 %

±

0,05

±19,99 %

±

0,5

2 Угловаяабсолютная, минута

п

огрешность

±600 минут

±

0,2

ИТН

±180 градусов

±

2,0

3 Токоваяабсолютная, %,

I

от 0,01

I

НОМ

до

1,2I

НОМ

;

погрешность

±0,1999 %

±

0,005

f =

(f

Н

ОМ

± 1) Гц

ИТТ

±1,999 %

±

0,05

±19,99 %

±

0,5

4 Угловаяабсолютная, минута

п

огрешность

±600 минут

±

0,2

ИТТ

±180 градусов

±

2,0

U

НОМ

–

номинальное

вторичное

напряжение

поверяемого

ИТН

(

100/√3 или 100 В);

I

НОМ

–

номинальный

вторичный

ток

поверяемого

ИТТ

(

1 или 5 А

);

f

НОМ

-

номинальная

частота

поверяемого

ИТТ

или

ИТН

(50

или

60

Гц).

Лист № 31

Всего листов 35

Отрицательное δU

(−)

и положительное δU

(+)

отклонения напряжения от значения

заданного оператором (U

0

) определяются по формулам:

δU

(-)

= [(U

0

–U

m(-)

) / U

0

]∙100, % от U

0

, (1)

δU

(-)

= [(U

m(+)

– U

0

) / U

0

]∙100, % от U

0

, (2)

где U

m(-)

– измеренное значение напряжения в случае, когда оно меньше U

0

, В;

U

m(+)

– измеренное значение напряжения в случае, когда оно больше U

0

, В.

Приборы обеспечивают возможность установки и коррекции времени и даты. Суточный

уход часов Прибора не превышает ±2 с.

Время установления рабочего режима - не более 30 мин. Максимальная продолжительность

непрерывной работы - не менее 16 часов. Время минимального перерыва до повторного

включения после непрерывной работы в течении 16 часов - не более 15 мин.

Приборы обеспечивают обмен данными с персональным компьютером (ПК) по

последовательным интерфейсам RS-232 и USB.

Приборы обеспечивают регистрацию и последующую передачу в ПК:

- результатов поверки до 100 счетчиков электроэнергии (до 20 точек поверки для

каждого);

- результатов поверки до 200 ИТТ и до 200 ИТН (до 10 точек поверки для каждого);

- значений и длительностей провалов напряжения и перенапряжений с глубиной

хранения до 80000 событий;

- мгновенных значений входных сигналов (три фазы напряжения и три фазы тока),

поступающих непосредственно с АЦП в течении до 9 минут с частотой 12,8 кГц (режим

осциллографрования параметров электрической сети).

Диапазоны измерений и пределы допускаемых основных погрешностей приборов при

измерении глубины и длительности провала напряжения и коэффициента и длительности

временного перенапряжения приведены в таблице 10.

Изменение погрешности Приборов при измерении мощности и тока, вызываемое

самонагревом, не превышает половины предела соответствующей допускаемой основной

погрешности.

Изменение погрешности Приборов при отклонении частоты входных сигналов от

номинального значения f

НОМ

(50 или 60 Гц) на ±5 % должно быть не trial половины предела

допускаемой основной погрешности, а при отклонении частоты на ±15 % - не более предела

допускаемой основной погрешности.

Изменение погрешности Приборов при наличии гармоник в цепях тока и напряжения

[условия испытаний по ГОСТ Р 52323 (МЭК 62053-22:2003)] не превышает 200 % от предела

соответствующей допускаемой основной погрешности.

Измеряемыепараметры

электрической энергии

Диапазон

измерений

Примечание

от 0,02

f = (f

НОМ

± 1) Гц

Таблица 10

от 10

до 100

от 1,10 до

7,99

1 Длительность провала напряжения

(

D

t

п

)

2 Глубина провала напряжения

(

d

Uп)

3 Коэффициент временного

перенапряжения (K

пер U

)

4 Длительность временного

перенапряжения (

D

t

пер

)

Вид погрешности, пределы

допускаемой основной

погрешности измерений

Абсолютная, с,

±

0,02

Относительная, %,

10,0

Относительная, %,

2,0

Абсолютная, с,

±

0,02

Изменение погрешности Приборов при наличии субгармоник в цепях тока [условия

испытаний по ГОСТ Р 52323 (МЭК 62053-22:2003)] не превышает 300 % от предела

соответствующей допускаемой основной погрешности.

Лист № 32

Всего листов 35

Приборы имеют три канала для измерения напряжения и три канала для измерения силы

тока. Изменение погрешности Приборов, вызванное взаимным влиянием каналов измерения, не

превышает половины предела соответствующей допускаемой основной погрешности.

Изменение погрешности Приборов при отклонении температуры окружающего

воздуха от 20 до 15 °С и от 20 до 25 °С не превышает половины предела соответствующей

допускаемой основной погрешности. Изменение погрешности Приборов при отклонении

температуры окружающего воздуха от 20 до 10 °С и от 20 до 30 °С не превышает предела

соответствующей допускаемой основной погрешности.

Питание Приборов осуществляется от сети переменного тока напряжением (220±22) В и

частотой от 47 до 63 Гц. Полная мощность, потребляемая Прибором и УПТТ от питающей сети,

не превышает 100 В∙А.

ИзменениепогрешностиПриборовприотклонениянапряженияпитанияот

номинального значения (220 В) на ±22 В не превышает половины предела соответствующей

допускаемой основной погрешности.

Полная мощность, потребляемая каждой входной цепью тока Прибора при номинальном

токе, не превышает 15 В∙А. Полная мощность, потребляемая каждой входной цепью

напряжения Прибора при номинальном входном напряжении, не превышает 1 В∙А. Полная

мощность, потребляемая каждой входной цепью тока УПТТ при номинальном токе, не

превышает 1 В∙А.

Приборы имеют частотный вход для поверки счетчиков электроэнергии.

Частотный вход обеспечивает подключение электронных счетчиков электроэнергии,

имеющих импульсный выход со следующими параметрами:

постоянная счетчика - от 1 до 999999999 имп./(кВт∙ч);

амплитуда импульсов – от 5 до 15 В;

длительность импульса – не менее 14 мкс.

Частотный вход обеспечивает подключение фотосчитывающего устройства или пульта

формирования импульсов для поверки индукционных счетчиков электроэнергии.

Приборы модификаций "Энергомонитор–3.1КМ» Н и "Энергомонитор–3.1КМ» П для

подключения к их частотному входуимеют два разъема – основной и коаксиальный (СР50-73ФВ).

Приборы имеют частотный выход, на которых формируются сигналы с частотой,

пропорциональной измеряемой мощности, и с длительностью импульсов не менее 10 мкс.

Выходной сигнал на частотном выходе представляет собой последовательность прямоугольных

импульсов напряжения положительной полярности с уровнем логического нуля не более 0,4 В

и уровнем логической единицы не менее 4 В при сопротивлении нагрузки не менее 10 кОм.

Приборы модификаций "Энергомонитор–3.1КМ" Н и "Энергомонитор–3.1КМ" П имеют второй

выход (выход с "открытым коллектором"), работающий синхронно с первым выходом и

имеющий два состояния, отличающиеся импедансом выходной цепи. В состоянии "замкнуто"

сопротивление выходной цепи не превышает 200 Ом. В состоянии "разомкнуто" сопротивление

выходной цепи не менее 50 кОм.

Предельная сила тока, которую выдерживает выходная цепь второго выхода в состоянии

"замкнуто" – не менее 30 мА. Предельно допустимое напряжение на выходных контактах

второго выхода в состоянии "разомкнуто" – не менее 30 В.

Постоянная Приборов для выбранного диапазона измерений определяется по формуле

С = [(144 × 10

8

) / (U

Н

× I

Н

)] / K

Д

,(3)

где: С – постоянная Прибора (при измерении активной мощности - имп./кВт∙ч; при измерении

реактивной мощности - имп./квар∙ч; при измерении полной мощности - имп./кВА∙ч);

U

Н

– выбранное номинальное значение напряжения, В;

I

Н

– выбранное номинальное значение силы тока, А;

K

Д

- выбранный коэффициент деления из ряда – 1 (без деления), 2, 64, 1024 или 8192.

Габаритные размеры Приборов не превышают, мм:

485 × 470 × 140 - для модификаций "Энергомонитор–3.1КМ" С и "Энергомонитор–3.1КМ" Н;

485 × 385 × 190 - для модификаций "Энергомонитор–3.1КМ" П;

295 × 225 × 100 – для УПТТ.

Лист № 33

Всего листов 35

Масса Приборов не превышает, кг:

8 – для модификаций "Энергомонитор–3.1КМ" С и "Энергомонитор–3.1КМ" Н;

10 – для модификаций "Энергомонитор–3.1КМ" П;

2,5 – для УПТТ.

Средняя наработка на отказ Приборов - 20000 ч.

Средний срок службы Приборов –10 лет.

Нормальные и рабочие условия применения приборов приведены в таблице 11.

Влияющая величина

Таблица 11 – Нормальные и рабочие условия применения приборов

Значение (область значений)

нормальноерабочее

Температура окружающего воздуха,

°

С20

±

520

±

10

Относительная влажность воздуха, % от 30 до 80 до 80 при20

°

С

Атмосферное давление, кПа от 84 до 106,7 от 84 до 106,7

Частота питающей сети, Гц от 47 до 63 от 47 до 63

Фазное напряжение питающей сети, В 220

±

22 220

±

22

Коэффициент искажения синусоидальности

кривой напряжения питания, %

до 5до 5

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации

типографским методом и на корпусе Прибора ЭМ-3.1КМ методом шелкографии.

Комплектность средства измерения

В таблице 12 приведен состав комплекта поставки Прибора.

МС5.746.5001 шт.

Шунт 100 A1 шт.

Шунт 200 A1 шт.

3 шт.

Таблица 12

НаименованиеОбозначениеКол-во

Прибор «Энергомонитор-3.1КМ» МС3.055.500 1 шт.

Устройство поверки трансформаторов Поставляется только

тока УПТТ с кабелем сетевым 220 В идля модификаций

двумя"Энергомонитор-

кабелями для подключения к Прибору3.1КМ-x-х-х-хх1"

Кабель сетевой 220ВAC102 EURO VDE1 шт.

Руководство по эксплуатации МС3.055.500 РЭ1 экз.

Методика поверки МС3.055.500 МП1 экз.

Упаковка МС4.170.0021 шт.

Кабель для связи с ПК по RS232 МС6.705.0031 шт.

Кабель для связи с ПК по USB

(USB A вилка - USB B вилка, 1.8м)

1 шт.

Прикладное программное обеспечение для ПК на CD 1 шт.

Клещи токоизмерительные 5 A 3 шт.

Шунт 5 A 1 шт.

Клещи токоизмерительные 10 A 3 шт.

Шунт 10 A 1 шт.

Клещи токоизмерительные 100 A

Поставляютс

я

то

ль

к

о

3 шт. Клещи

токоизмерительные 200 A

по

заказу д

л

я

мо

ди

-

3 шт.

фикаций

Клещи токоизмерительные 1000 A

"Энергомонитор-3.1К-x-

3 шт.

Шунт 1000 A 1 шт.

Клещи токоизмерительные гибкие

300/3000 A

Клещи токоизмерительные гибкие

500/5000 A

х-х-х1х"

3 шт.

Лист № 34

Всего листов 35

6 шт.

Дополнительные принадлежности:

1)

Кабель "F

ВЫХ

"MC6.705.0101 шт.

Кабель "Сч-F

ВХ

"MC6.705.0111 шт.

Устройство сопряжения ЭМ-3.1КММС5.282.0011 шт.

Щупы тестерные 4 мм (1000 В, 4 цвета, сечение провода – 1 мм

2

) 4 шт.

Щупы тестерные 4 мм для подключения токовых цепей при силе

тока до 12 А (2 цвета, сечение провода – 2,5 мм

2

)

Кабельный наконечник для подключения токовых цепей при силе

тока более 12 А

Устройство фотосчитывающее УФС-ЭМС3.811.0021 шт.

Устройство фотосчитывающее УФС-ИМС3.811.0011 шт.

Пульт формирования импульсов ПФИМС2.084.0011 шт.

1 Дополнительные принадлежности поставляются в соответствии с договором поставки. В

комплект Прибора могут быть включены другие дополнительные изделия, устанавливаемые в

договоре на поставку.

2 По требованию организаций, производящих ремонт Приборов, поставляется ремонтная

документация.

Поверка

осуществляется по документу МС3.055.500 МП "Прибор электроизмерительный эталонный

многофункциональный Энергомонитор-3.1КМ. Методика поверки" с изменением №1,

утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14.11.2018г.

Основные средства поверки:

- Государственный эталон единицы электрической мощности ГЭТ153-86:

диапазон значений электрической мощности, воспроизводимых эталоном – от 1∙10

-2

до

6000 Вт при токе от 1

×

10

-2

до 10 А, напряжении от 1 до 600 В, коэффициенте мощности от

минус 1 до плюс 1, в диапазоне частот от 40 до 2500 Гц; неисключенная систематическая

погрешность воспроизведения единицы электрической мощности в диапазонах от 5∙10

-5

до

1∙10

-4

при коэффициенте мощности 1,0 и от 2∙10

-4

до 4∙10

-4

– при 0,2; среднее квадратическое

отклонение результата измерений при воспроизведении единицы мощности (для 20

независимых наблюдений) – в диапазонах от 1∙10

-5

до 1∙10

-4

при коэффициенте мощности 1,0 и

от 3∙10

-5

до 1∙10

-4

– при коэффициенте мощности 0,2.

- Установка поверочная универсальная «УППУ-МЭ 3.1К»: диапазон регулирования

напряжения – от 5 до 576 В, диапазон регулирования тока – от 0.005 до 100 А, погрешность

измерения напряжения – ±[0,01+0,005 |(

U

Н

/

U

) –1|] %, погрешность измерения тока:

± [0,01+0,005 |(

I

Н

/

I

) –1|] % - для

I

Н

от 0,1 А до 100 А, ± [0,01+0,01|(

I

Н

/

I

) –1|] % - для

I

Н

0,05 А,

погрешность измерения активной мощности – ± [0,015+0,005 |(

P

Н

/

P

) –1|] %;

- Мегомметр Ф4101 или аналогичный, с рабочим напряжением 1000 В и с относительной

погрешностью ± 2,5 %;

- Частотомер Ч3-63 или аналогичный, с погрешностью не более 10

-7

.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныедокументы,устанавливающиетребованиякприборам

электроизмерительным эталонным многофункциональным "Энергомонитор-3.1КМ"

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие

технические условия"

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы

переменного электрического тока от 1·10

-8

до 25 А в диапазоне частот от 20 до 1·10

6

Гц

Лист № 35

Всего листов 35

ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений

переменного напряжения до 1000 В в диапазоне частот от 1·10

-2

до 2·10

9

Гц

ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная

схема для средств измерений силы постоянного тока в диапазоне частот 1 - 10’1…30 А

ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная

поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 –

20000 Гц

ТУ4381-026-49976497-2012"Приборэлектроизмерительныйэталонный

многофункциональный Энергомонитор-3.1КМ. Технические условия"

Изготовитель

ООО «Научно-производственное предприятие МАРС-ЭНЕРГО»

(ООО «НПП МАРС-ЭНЕРГО»)

ИНН 7826694683

Адрес: 190031, г. Санкт-Петербург, наб. р. Фонтанки, д.113 ”A”

Тел./факс: (812) 315-13-08 / 327-21-11

Web-сайт:

www.mars-energo.ru

E-mail:

mail@mars-energo.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр.,19

Тел./факс: (812) 251-76-01/113-01-14

E-mail:

info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
38735-08	Приборы комбинированные	Testo-608-H1, Testo-608-H2, Testo-610, Testo-410-1, Testo-410-2, Testo-606-1, Testo-606-2	Фирма "Testo AG", Германия	1 год	Перейти
14527-17	Приборы вторичные теплоэнергоконтроллеры	ИМ2300	ООО "НПП "Интромаг", г.Пермь	4 года	Перейти
16348-97	Приборы цифровые для измерения давления	DPI	Фирма "Druck", Великобритания	1 год	Перейти
793-52	Приборы для резины игольчатые	793	Нет данных	Нет данных	Перейти
21478-01	Счетчики электрической энергии электронные многофункциональные	SL7000	Фирма "Actaris SAS", Франция	10 лет - для класса точности 1; 5 лет - для класса точности 0,5s и 0,2s	Перейти

Заказать поверкуПриборы электроизмерительные эталонные многофункциональные Энергомонитор-3.1КМГРСИ 52854-13

Заказать поверку
Приборы электроизмерительные эталонные многофункциональные Энергомонитор-3.1КМ
ГРСИ 52854-13
