Приложение к свидетельству № 50010

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерительные TRZ

Назначение средства измерений

Устройства измерительные TRZ (далее – УИ), установленные в корпус счетчика газа

турбинного TRZ, предназначены для преобразования поступательного движения плавно ме-

няющегося потока очищенного неагрессивного, неоднородного по химическому составу при-

родного газа по ГОСТ5542-87, а также воздуха, азота и других неагрессивных газов во враще-

ние турбинного колеса с последующим пересчетом частоты вращения в объем газа в счетном

механизме счетчика газа турбинного TRZ ЛГТИ.407221.007.

Описание средства измерений

УИ включает в себя:

- корпус;

- редуктор, на оси которого установлено турбинное колесо с жесткими, профилирован-

ными специальным образом лопатками;

- струевыпрямитель, служащий для выпрямления потока газа;

- маслопровод (в случае установки редуктора с подшипниковыми опорами, требующими

периодической смазки).

Принцип действия УИ основан на зависимости частоты вращения турбинного колеса,

установленного на оси редуктора, от объемного расхода газа, протекающего через него.

УИ имеет следующие исполнения:

"1" – соответствует диапазону измерений расхода 1/20 (1/30 – по спецзаказу);

"2" - соответствует диапазону измерений расхода 1/20 (1/30 – по спецзаказу), а также

1/50 и 1/80 в зависимости от давления рабочей среды;

"2У" - соответствует диапазону измерений расхода 1/20 (1/30 – по спецзаказу), а также

1/50 и 1/80 в зависимости от давления рабочей среды с улучшенными метрологическими ха-

рактеристиками.

Для реализации дистанционной передачи данных с УИ в составе счетчика газа турбин-

ного TRZ он может комплектоваться высокочастотным датчиком импульсов A1R, подклю-

чаемым к корректорам объема газа.

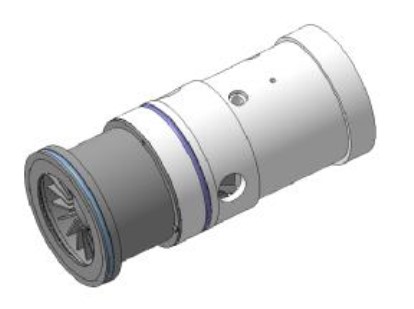

Фотография общего вида представлена на рисунке 1.

Рисунок 1

Лист № 2

всего листов 4

Монтаж ИУ в корпус счетчика газа турбинного TRZ приведен на рисунке 2.

Рисунок 2

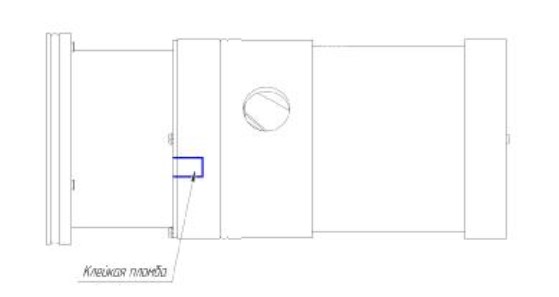

Схема пломбировки приведена на рисунке 3.

Рисунок 3

Метрологические и технические характеристики

Основные параметры УИ приведены в таблицах 1 и 2.

Таблица 1

ТипоразмерУсловныйМакс.Минимальный расход Qmin, м

/ч и диапазон измерений расхода

проход расход (Qmin/Qmax) при избыточном давлении Pизб, МПа

Ду, ммQmax, м

/чисполнение "1"исполнение "2" и исполнение "2У"

G65 50 100

G100 80 160

5 (1/20)

8 (1/20)

Pизб

0,3 0,3

Pизб

5 (1/20)

8 (1/20)

G1608025013 (1/20)13 (1/20)5 (1/50)

G25080

20 (1/20)

13 (1/30)**

8 (1/50)

5 (1/80)

G160 100

G250 100

400 20 (1/20)

13 (1/30)*

250 13 (1/20)

400 20 (1/20)

20 (1/20)

13 (1/20)

13 (1/30)

8 (1/50)

Лист № 3

всего листов 4

ТипоразмерУсловный

проход

Ду, мм

Макс.

расход

Qmax, м

/ч

Минимальный расход Qmin, м

/ч и диапазон измерений расхода

(Qmin/Qmax) при избыточном давлении Pизб, МПа

исполнение "1"исполнение "2" и исполнение "2У"

Pизб

0,3

Pизб

0,3

Pизб

G400100

32 (1/20)

20 (1/30)**

13 (1/50)

Pизб

8 (1/80)

G250150

G400150

G650150

20 (1/20)

20 (1/30)

20 (1/50)

13 (1/50)

13 (1/80)

G1000150

32 (1/20)

50 (1/20)

32 (1/30)**

80 (1/20)

50 (1/30)**

32 (1/50)

20 (1/80)

G650200

G1000200

G1600200

80 (1/20)

130 (1/20)

80 (1/30)**

50 (1/20)

50 (1/30)

50 (1/50)

32 (1/50)

32 (1/80)

G1000250

G1600250

G2500250

80 (1/20)

80 (1/30)

80 (1/50)

50 (1/50)

50 (1/80)

G2500 300

G4000 300

650 32 (1/20)

20 (1/30)*

400 20 (1/20)

650 32 (1/20)

1000 50 (1/20)

32 (1/30)*

160080 (1/20)

50 (1/30)*

100050 (1/20)

160080 (1/20)

2500 130 (1/20)

80 (1/30)*

160080 (1/20)

2500 130 (1/20)

4000 200 (1/20)

130 (1/30)*

4000200 (1/20)

6500320 (1/20)

200 (1/30)*

130 (1/20)

200 (1/20)

130 (1/30)**

200 (1/20)

320 (1/20)

200 (1/30)**

130 (1/30)

130 (1/50)

80 (1/50)

80 (1/80)

* Поставляется по специальному заказу.

** Поставляется по специальному заказу; не имеет исполнения "2У".

Примечание: УИ TRZ G65 Ду50 исполнение "2У" не имеет.

Таблица 2

Наименование параметраЗначение параметра

исполне-

ние "1"

исполне-

ние "2"

исполнение

"2У"

Пределы допускаемой относительной погрешности из-

мерений объема газа в диапазоне расходов, %

от Q

min

до Q

2,0 2,0 -

от Q

до Q

max

1,0 1,0 -

от Q

min

до Q

max

--0,9

Точка перехода Q

, м

/ч:

для TRZ G100-G4000 0,1Q

max

0,1Q

max

для TRZ G65 0,2Q

max

0,2Q

max

Примечание: УИ TRZ G65 Ду50 исполнение "2У" не имеет.

Рабочее давление измеряемого газа, не более, МПа (в

зависимости от исполнения)

Диапазон температур измеряемой среды, ºС

Диапазон температур окружающей среды, ºС

Средняя наработка на отказ, не менее, ч

Средний срок службы, не менее, лет

1,6; 6,3; 10

от минус 30 до плюс 60

от минус 40 до плюс 70

120000

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским спосо-

бом.

Лист № 4

всего листов 4

Кол.Примечание

1В соответствии с заказом

Комплектность средства измерений

Таблица 3

Наименование

Устройство измерительное TRZ

Руководство по эксплуатации

ЛГТИ.407221.010 РЭ

Паспорт ЛГТИ.407221.010 ПС

Методика поверки ЛГТИ.407221.010 МП

Юстировочная пара

1В соответствии с результатами поверки

Повеpка

осуществляется по методике "ГСИ. Устройства измерительные TRZ. Методика поверки"

ЛГТИ.407221.010 МП, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в январе 2013 г.

Основное поверочное оборудование – поверочная расходомерная установка

УПСГ-6500, УПГ-6500 с относительной погрешностью

0,3 %.

Сведения о методиках (методах) измерений

изложены в паспорте ЛГТИ.407221.010 ПС.

Нормативные и технические документы, устанавливающие требования к устройствам

измерительным TRZ:

1. ГОСТ 28724-90 "Счетчики газа скоростные. Общие технические требования и мето-

ды испытания".

2. ГОСТ 8.618-2006 Государственная поверочная схема для средств измерений

объемного и массового расхода газа.

3. ТУ 4213-035-48318941-2012 (ЛГТИ.407221.010 ТУ)"Устройства измерительные

TRZ. Технические условия".

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- выполнение торговых и товарообменных операций.

Изготовитель

ООО "ЭЛЬСТЕР Газэлектроника"

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а

Тел. +7(83147) 7-98-00; 7-98-01

E-mail:

support@gaselectro.ru

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

тел. +7(495) 437-57-77, факс +7(495) 437-56-66,

E-mail:

office@vniims.ru

Ф.В. Булыгин

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии

м.п.

"____" ___________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.
