Анализаторы ионного состава потенциометрические ПАИС-натрий, ГРСИ 52839-13
Номер госреестра:
52839-13
Наименование СИ:
Анализаторы ионного состава потенциометрические
Обозначение типа:
ПАИС-натрий
Производитель:
ООО "НПФ "Альфа БАССЕНС", г.Железнодорожный
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50127
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы ионного состава потенциометрические ПАИС-натрий
Назначение средства измерений
Анализаторы ионного состава потенциометрические ПАИС-натрий (далее – анализаторы)
предназначены для измерений показателя активности ионов натрия (pNa), массовой
концентрации ионов натрия (C
Na
) и температуры анализируемой жидкости.
Знак утверждения
типа
Описание средства измерений
Принцип действия анализаторов основан на потенциометрическом методе анализа
веществ. Сущность метода заключается в определении показателя активности ионов натрия в
анализируемой жидкости по измерениям электродвижущей силы (ЭДС) дифференциальной
гальванической ячейки, образованной электродом сравнения, измерительным и опорным
электродами, погруженными в исследуемую жидкость.
Анализаторы выпускаются в двух модификациях: ПАИС-01натрий и ПАИС-02натрий.
Анализаторыимеютодинаковыеметрологическиехарактеристикииотличаются
конструктивным исполнением. По способу установки анализаторы делятся на стационарные
(01) и переносные (02).
Анализаторы состоят из измерительного преобразователя (ИП), комплекта сенсоров (АС)
и вспомогательных устройств. ИП выполнен в виде микропроцессорного измерительного
блока. На лицевой панели анализаторов расположено жидкокристаллическое табло индикации,
сенсорные кнопки для включения/выключения анализатора и управления режимами работы.
Стационарные анализаторы имеют унифицированные токовые выходы каналов измерений
рNa для подключения внешних регистрирующих приборов.
Переносные анализаторы имеют гнездо для подзарядки, RS-выход, клемму опорного
электрода. Данные анализаторы - четырехразрядные. На табло индикации анализаторов
отображаются измеренные значения рNa, C
Na
, температуры анализируемой жидкости, текущее
время и дата.
Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа
представлены на рисунках 1 и 2.

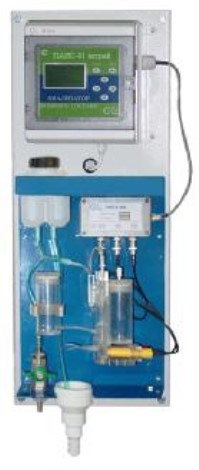

Рисунок 1 - Анализатор ионного состава
потенциометрический ПАИС-01натрий

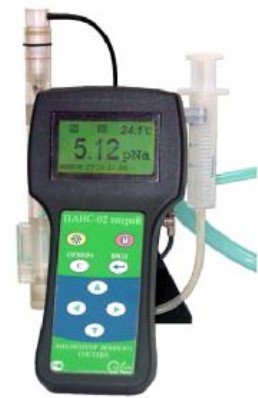

Рисунок 2 - Анализатор ионного состава
потенциометрический ПАИС-02натрий
Знак утверждения
типа
лист № 2
всего листов 5
Конструкция анализаторов обеспечивает защиту от несанкционированного доступа к
рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита
от несанкционированного доступа осуществляется наклеиванием голографических наклеек на
места возможного доступа к рабочим частям анализатора. Схема размещения наклеек для
предотвращения несанкционированного доступа представлена на рисунке 2.

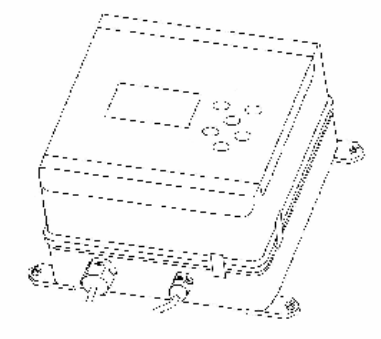

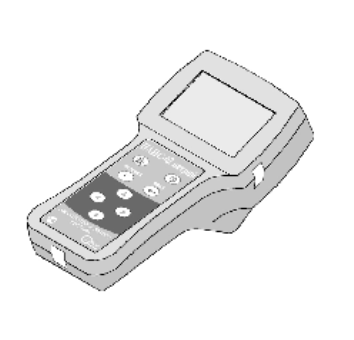

Рисунок 2 – Схема размещения наклеек
а) – стационарные анализаторы
б) - переносные анализаторы
Программное обеспечение
Основные функции программного обеспечения: сбор и обработка измерений, вывод
данных на табло индикации, хранение результатов измерений с возможностью передачи в
персональный компьютер (ПК).
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Наименование
ПО
Идентификацион-
ное наименование
ПО
Номер версии
(идентификации-
онный номер) ПО
Цифровой
идентифика-
тор ПО
Алгоритм
вычисления
цифрового
идентификатора
ПО
Микрокод
натрий
-
006
-
-
Таблица 1 - Идентификационные данные ПО
ПОидентифицируетсянепосредственнованализаторе.Номерверсии
(идентификационный номер) ПО отображается на экране при одновременном нажатии
комбинации клавиш «ВНИЗ» и «ВВОД» в режиме измерений. Производителем не
предусмотрен иной способ идентификации программного обеспечения. Обновление ПО
анализатора не предусмотрено.
Метрологически значимая часть ПО записана в микросхемах, которые конструктивно
защищеныотнесанкционированногодоступа.ЗащитаПОотнепреднамеренныхи
преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
11
2
2
а) б)
лист № 3
всего листов 5
Метрологические и технические характеристики
Диапазоны измерений:
- показателя активности ионов натрия рNaот 1 до 7;
- массовой концентрации ионов натрия C
Na
, мг/дм
3
от (2,3
×
10
-3
) до (2,3
×
10
3
);
- температуры анализируемой жидкости,
°
Сот 10 до 50.
Пределы допускаемой абсолютной погрешности измерений
- показателя активности ионов натрия рNa
в диапазоне измерений рNa от 1 до 5± 0,05;
в диапазоне измерений рNa от 5 до 7
±
(0,05 + 0,07
×
(А – 5)
2
),
где А – измеренное значение;
- температуры анализируемой жидкости,
о
С± 0,3.
Пределы допускаемой относительной погрешности измерений
массовой концентрации ионов натрия C
Na
, отн. ед.:
в диапазоне измерений от 0,230 до (2,3
×
10
3
) мг/дм
3
±
0,12;
в диапазоне измерений 0,023 до 0,230 мг/дм
3
от минус 0,24 до 0,36;
в диапазоне измерений от (2,3
×
10
-3
) до 0,023 мг/дм
3
от минус 0,53 до 1,1.
Питание анализаторов:
- в стационарном исполнении от сети переменного тока
напряжение, В
6
(230
±
10
% );
(50
±
1);
частота, Гц
- в переносном исполнении от источника постоянного тока
напряжение, В
или 6 аккумуляторных батарей емкостью, мА
×
ч
8,2;
1000.
25;
0,5.
15.
Потребляемая мощность, не более:
- в стационарном исполнении, Вт
- в переносном исполнении, В
.
А
Время установления рабочего режима
после включения, мин, не более
Продолжительность непрерывной работы, ч, не менее
- в стационарном исполнении
- в переносном исполнении
168;
8.
(110
´
260
´
500);
Габаритные размеры (длина
´
ширина
´
высота), мм, не более:
-газожидкостной блок
-измерительный преобразователь
в стационарном исполнении
в переносном исполнении
(140
´
220
´
250);
(220
´
150
´
120).
1,5;
Масса, кг, не более:
-газожидкостной блок
-измерительный преобразователь
- в стационарном исполнении
- в переносном исполнении
2;
1.
Показатели надежности:
- средний срок службы (кроме электродов), лет, не менее
- средний срок службы электродов, год, не менее
- средняя наработка на отказ, ч, не менее
10;
1;
9000.
Рабочие условия применения:
- температура анализируемой жидкости, °С
- атмосферное давление, кПа
- относительная влажность воздуха при температуре 35 °С, %
- температура окружающего воздуха, °С
от 10 до 40;
от 84 до 106,7;
до 80;
от 10 до 30.
лист № 4 trial
листов 5
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель измерительного преобразователя
анализатора ионного состава потенциометрического ПАИС-натрий в виде пленочного
изображения и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 1.
Таблица 1 – Комплект поставки
НаименованиеОбозначение
Коли-Примечания
чество
1 комп-
лект
Анализатор ионного состава НЖЮК 421522.005.02
потенциометрический
ПАИС-натрий
Руководство по эксплуатации НЖЮК 421522.005.02-01РЭ
НЖЮК 421522.005.02-02РЭ
Паспорт НЖЮК 421522.005.02-01ПС
НЖЮК 421522.005.02-02ПС
Тара транспортная
1 шт.для ПАИС-01натрий
1 шт.для ПАИС-02натрий
1 шт.для ПАИС-01натрий
1 шт.для ПАИС-02натрий
1 шт.
Поверка
Осуществляется в соответствии с документом раздел 4 «Методика поверки» руководств по
эксплуатацииНЖЮК.421522.005.02-01РЭиНЖЮК.421522.005.02-02РЭ,утвержденным
руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
эталон рабочий активности ионов натрия в водных растворах РЭАИ-Na, рег. № 43471-09
(пределы допускаемой абсолютной погрешности воспроизведения pNa при температуре
(25
±
0,1)
°
С
±
0,01);
измеритель температуры многоканальный прецизионный МИТ 8.03 в комплекте с датчиком
температуры ТСПН-5В, рег. № 19736-05 (пределы допускаемой погрешности измерений
температуры
±
0,01
°
С);
вода дистиллированная ГОСТ 6709-72.
ПАИС-01натрий.
Руководство по
ПАИС-02натрий.
Руководство по
Сведения о методиках (методах) измерений
Анализатор ионного состава потенциометрический
эксплуатации. НЖЮК.421522.005.02-01РЭ.
Анализатор ионного состава потенциометрический
эксплуатации. НЖЮК.421522.005.02-02РЭ.
Нормативные документы, устанавливающие требования к анализаторам ионного состава
потенциометрическим ПАИС-натрий
ГОСТ Р 8.641-2008 «Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений электрохимическими методами
ионного состава водных растворов (средств измерений рХ)»
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические
условия»
Анализаторы ионного состава потенциометрические ПАИС-натрий. Технические условия.
ТУ 4215-006-16963232-2011
лист № 5
всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениедеятельностипривыполненииработпооценкесоответствия
промышленной продукции и продукции других видов, а также иных объектов установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «НПФ «Альфа БАССЕНС»
Почтовый адрес: 143980, Московская область, г. Железнодорожный, а/я 4.
Юридический адрес: 143980, г. Московская область, Железнодорожный, ул. Новая, д. 36,
оф. 7.
Тел./факс: (495)362-70-26, (495)525-06-60
e-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений»
тел./факс: (495) 744-81-12
факс: (499) 720-93-34
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел/факс: +7 (495) 744-81-77, E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» действителен до 01.11.2013 г.
(зарегистрирован в Государственном реестре средств измерений под № 30002-08).
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___» __________ 2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39229-08 | Анализаторы спектра | E4447A, E4448A | Фирма "Agilent Technologies", США | 1 год | Перейти |
| 6833-78 | Титрометры потенциометрические лабораторные | ТПЛ-75-9 | Нет данных | Нет данных | Перейти |
| 68445-17 | Анализаторы жидкости | SevenCompact | Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай | 1 год | Перейти |
| 76526-19 | Анализаторы спектра | N9000В, N9010В, N9020В | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 5331-76 | Анализаторы состава осадительной ванны целлофана | АСВ-1 | П/я Г-4132, г.Барнаул | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
