Весы неавтоматического действия автомобильные Сармат, ГРСИ 52838-13
Номер госреестра:
52838-13
Наименование СИ:
Весы неавтоматического действия автомобильные
Обозначение типа:
Сармат
Производитель:
ООО "Метрон", г.Ростов-на-Дону
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49962
об утверждении типа средств измерений
Лист 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия автомобильные Сармат
Назначение средства измерений
ВесынеавтоматическогодействияавтомобильныеСармат(далее—весы)
предназначены для определения массы транспортных средств.
Описание средства измерений
Конструктивновесысостоятизгрузоприемногоустройстваиэлектронного
весоизмерительного устройства.
Грузоприемное устройство (далее — ГПУ) состоит из нескольких секций. Каждая секция
опирается на четыре аналоговых или цифровых весоизмерительных тензорезисторных датчика
колонного типа сжатия (далее — датчик). При этом соседние секции имеют две общие точки
опоры (датчика).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены к
электронному весоизмерительному устройству либо напрямую, либо через соединительную
коробку.
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый
электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в
цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей
электронного весоизмерительного устройства.
Ввесахиспользуютсяэлектронныевесоизмерительныеустройства,которые
представляютрезультатывзвешиванияиимеютклавишиуправлениявесами.При
использовании в весах цифровых датчиков электронные весоизмерительные устройства
представляют собой терминал (Т.2.2.5 ГОСТ Р 53228-2008). При использовании в весах
аналоговых датчиков электронные весоизмерительные устройства представляют собой
индикатор (Т.2.2.1 ГОСТ Р 53228-2008).
Индикаторы, используемые в составе весов:
– весоизмерительный прибор модели НВТ-1Н;
– устройства весоизмерительные FT (Госреестр № 32775-08);
– преобразователи весоизмерительные ТВ, модификация ТВ-015 (Госреестр 37794-08).
Аналоговые весоизмерительные датчики, используемые в составе весов совместно с
любым из индикаторов:
– датчики весоизмерительные сжатия RC3 (Госреестр № 50843-12);
– датчики весоизмерительные тензорезисторные С, модификация C16A (Госреестр №
20784-09);
– датчики весоизмерительные тензорезисторные модели ZS, NHS, YBS, GZLB
(Госреестр № 39778-08);
– датчики весоизмерительные МВ 150 (Госреестр № 44780-10).
Терминалы и цифровые весоизмерительные датчики, используемые в составе весов
совместно:
–устройствавесоизмерительныеFT(Госреестр№32775-08)идатчики
весоизмерительные цифровые сжатия RC3D (Госреестр № 50844-12);
–приборывесоизмерительныеDIS2116(Госреестр№42017-09)идатчики
весоизмерительные тензорезисторные С, модификация C16i (Госреестр № 20784-09).
Общий вид ГПУ весов представлен на рисунке 1. Общий вид электронных
весоизмерительных устройств представлен на рисунке 2.
Лист 2
Всего листов 7

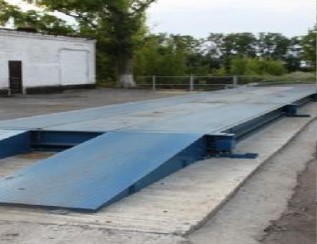

Рисунок 1 — Общий вид ГПУ весов
Устройства весоизмерительные FT
Весоизмерительный прибор
НВТ-1Н
Преобразователь
весоизмерительный ТВ-015
Прибор весоизмерительный
DIS2116

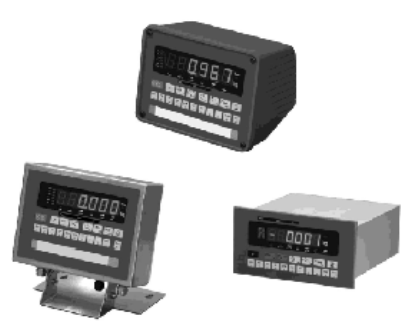

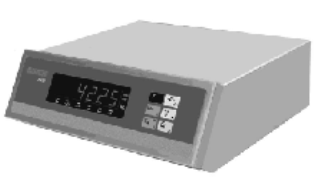

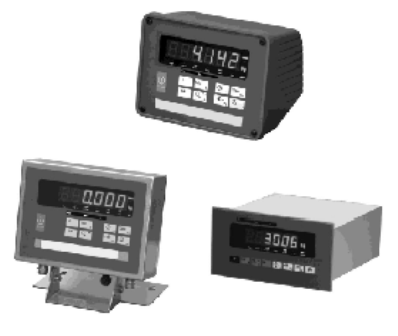

Рисунок 2 — Общий вид электронных весоизмерительных устройств
Лист 3
Всего листов 7
Весы снабжены следующими устройствами и функциями (в скобках указаны
соответствующие пункты ГОСТ Р 53228-2008):
– устройство первоначальной установки нуля (T.2.7.2.4);
– устройство слежения за нулем (T.2.7.3);
– полуавтоматическое устройство установки нуля (T.2.7.2.2);
– устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
– процедура просмотра всех соответствующих символов индикации в активном и
неактивном состояниях (5.3.1);
– показывающее устройство с расширением — при использовании электронных
весоизмерительных устройств НВТ-1Н, FT, DIS2116 (Т.2.6).
Модификации весов имеют обозначения вида: Сармат – [1][2][3][4][5][6], где
[1] — максимальная нагрузка Мах, т: 30; 40; 60; 80; 100, 120, 150.
[2] — конструкция платформы: Н — неразборная; Р — разборная.
[3] — количество секций ГПУ.
[4] — Ц — условное обозначение для весов, использующих цифровые датчики (для
весов с аналоговыми датчиками индекс отсутствует).
[5] — условное обозначение датчиков в составе весов:
– К — датчики ZS, NHS, YBS, GZLB;
– Т — датчики МВ 150;
– Ф — датчики RC3, RC3D;
– Х — датчики С16А, C16i;
[6] — условное обозначение весоизмерительных устройств в составе весов:
– А — прибор НВТ-1Н;
– Т — преобразователь ТВ-015;
– Ф — устройство FT;
– Х — прибор DIS2116.
ЗначениямаксимальнойнагрузкиMax(Мах
i
диапазоноввзвешивания
многодиапазонных весов), минимальной нагрузки Min (Min
i
диапазонов взвешивания
многодиапазонных весов),поверочного деления e(e
i
диапазоноввзвешивания
многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или
индикаторе (терминале) весов.
В зависимости от заказа для связи с периферийными устройствами (например,
принтеры, электронные регистрирующие устройства, дублирующее табло, ЭВМ) весы
оснащаются интерфейсами RS-232, RS-485.
Знак поверки наносится на корпус электронного весоизмерительного устройства.
Схема пломбировки от несанкционированного доступа приведена на рисунках 3–7.
Рисунок 3 — Схема пломбировки соединительной коробки
Место пломбировки мастикой в пломбировочной чашке
Место пломбировки мастикой в пломбировочной чашке

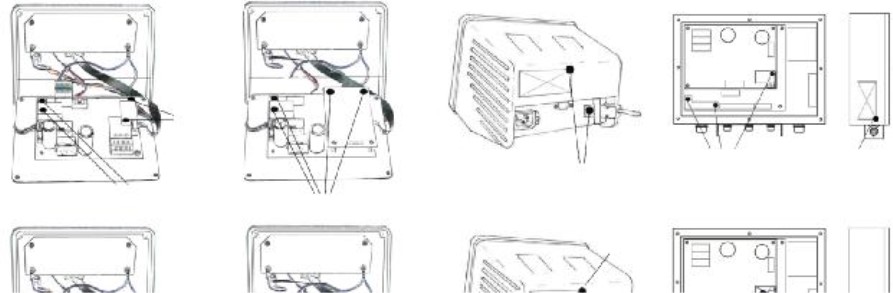

Рисунок 4 — Схема пломбировки весоизмерительного прибора НВТ-1Н
Лист 4
Всего листов 7

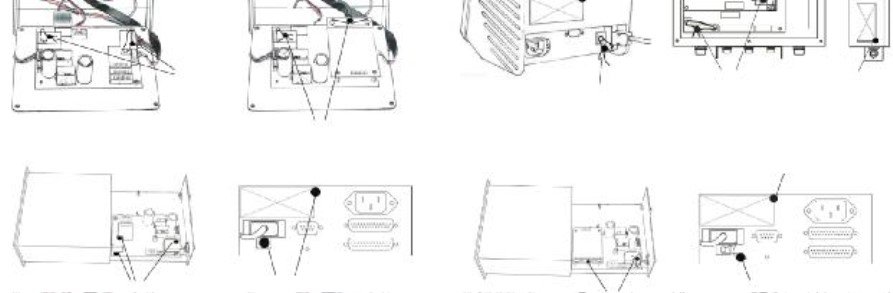

Рисунок 6 — Варианты пломбировки преобразователей весоизмерительных ТВ-015 от
несанкционированного доступа

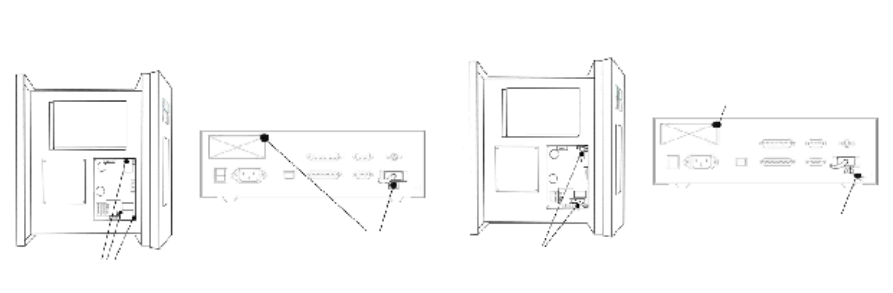

Рисунок 5 — Варианты пломбировки устройств FT (1 — разрушаемая наклейка, 2 — свинцовая
пломба)
2
2
2
2
2
1
1
2
2
1
1
2
1
1
1
1
1
1
Место пломбировки мастикой
в пломбировочной чашке
Лист 5
Всего листов 7

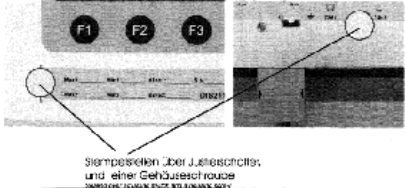

Рисунок 7 — Схема пломбировки прибора весоизмерительного DIS2116
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Устройства со
встроенным программным управлением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается невозможностью изменения ПО без применения специализированного
оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации, используется:
–
в приборах
НВТ-1Н, преобразователях ТВ-015
и устройствах
FT —
переключатель
режима настройки, расположенный внутри пломбируемого корпуса;
– в приборе DIS2116 —переключатель настройки, пломбируемый с помощью
разрушаемой наклейки;
Также в преобразователях ТВ-015 информация об изменении юстировки и дате
изменений хранится в энергонезависимой памяти.
Уровень защиты от преднамеренных и непреднамеренных воздействий «С» по
МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Идентификационные
данные ПО отображаются на дисплее весоизмерительного устройства при включении весов.
Модель
весоизме-
рительного
устройства
Наименова-
ние програм-
много
обеспечения
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
НВТ
10.9
DIS2116
P 104
ТВ-015
10.Х
1)
Таблица 1 — Идентификационные данные ПО
Идентифика-
ционное
наименование
программного
обеспечения
FT-11;
FT-11D
02.XX
1)
03.XX
1)
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
не
применяется
Примечание:
1) Х, ХХ — обозначение номера версии метрологически незначимой части ПО.
Место пломбировки с помощью разрушаемой наклейки (переключатель
режима настройки — слева; винт крепления кожуха — справа)
Лист 6
Всего листов 7
Метрологические и технические характеристики Метрологические
характеристики приведены в таблицах 2 и 3.
от 10 до 50
Значение
III
от 30000 до 150000
Таблица 2— Метрологические характеристики весов
Метрологическая характеристика
Класс точности по ГОСТ Р 53228-2008
Максимальная нагрузка Max, кг
Поверочное деление, e, действительная цена деления
шкалы d, кг (e=d)
Число поверочных делений n
Диапазон уравновешивания тары
до 3000
100 % Мах
Таблица 3— Метрологические характеристики многодиапазонных весов
Значение
III
от 30 000 до 60 000
от 60 000 до 150 000
10; 20
20; 50
Метрологическая характеристика
Класс точности по ГОСТ Р 53228-2008
Максимальная нагрузка, кг
Диапазон взвешивания W1 (Max
1
)
Диапазон взвешивания W2 (Max
2
)
Поверочное деление, e, действительная цена деления
шкалы, d (e=d), кг
Диапазон взвешивания W1 (е
1
)
Диапазон взвешивания W2 (е
2
)
Число поверочных делений, n
Диапазон взвешивания W1 (n
1
)
Диапазон взвешивания W2 (n
2
)
Диапазон уравновешивания тары
не более 3000
не более 3000
100 % Мах
2
Диапазон температур для ГПУ,
о
C:
– при использовании датчиков ZS, NHS, YBS, GZLB...................от минус 30 до плюс 40; –
при использовании датчиков RC3, RC3D.................................... от минус 10 до плюс 40; –
при использовании датчиков С16A, МВ150................................ от минус 50 до плюс 50; –
при использовании датчиков С16i............................................... от минус 40 до плюс 50;
Диапазон температур для индикатора (терминала) .................................. от минус 10 до плюс 40.
Параметры электропитания от сети переменного тока:
+
10%
напряжение, В............................................................................................................ 220
-
15%
;
частота, Гц.....................................................................................................................50±1.
Параметры электропитания от встроенной аккумуляторной батареи (для прибора НВТ-1Н):
напряжение, В............................................................................................................6,0±0,1.
Знак утверждения типа
Знак утверждения типа наносится методом шелкографии на маркировочные таблички,
расположенные на корпусе ГПУ и/или индикатора (терминала), а также типографским
способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Весы..................................................................................................................................1 шт.
Руководство по эксплуатации .........................................................................................1 шт.
Руководство по эксплуатации электронного весоизмерительного устройства (в
соответствии с составом весов).................................................................................................1. экз.
Паспорт.............................................................................................................................1 шт.
Лист 7
Всего листов 7
Поверка
осуществляетсявсоответствиисприложениемН«Методикаповеркивесов»
ГОСТ Р 53228-2008, «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в пп. 1.4.6, 2.3.2 руководства по эксплуатации.
Основные средства поверки: гири, соответствующие классу точности М
1-2
по
ГОСТ OIML R 111-1–2009.
Сведения о методиках (методах) измерений
Раздел 2 «Использование по назначению» документа «Весы неавтоматического действия
автомобильные Сармат. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам
неавтоматического действия автомобильным Сармат
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. ТУ 4274-001-38446939-2012 «Весы неавтоматического действия автомобильные
Сармат».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
Общество с ограниченной ответственностью «Метрон» (ООО «Метрон»).
Адрес: 344029, г. Ростов-на-Дону, ул. 1-й Конной Армии, д. 15 а, офис 218.
Тел./факс: (863) 200-37-67, (863) 219-14-71.
E-mail:
;
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
; E-mail:
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ. В. Булыгин
М.п.«
»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 79348-20 | Весы неавтоматического действия | MCA, MCE | Фирма "Sartorius Lab Instruments GmbH & Co. KG", Германия | 1 год | Перейти |
| 22552-02 | Весы конвейерные электротензорезисторные | ЭКВ | ЗАО "Энерпред", г.Иркутск | 1 год | Перейти |
| 53575-13 | Весы автомобильные неавтоматического действия | ВМ-М | ООО "ВЕСМАШ", г.Волгоград | 1 год | Перейти |
| 48255-11 | Весы вагонные тензометрические | ВВТ | ООО "Новые автоматизированные измерительные системы" (НАИС), г.Ростов-на-Дону | 1 год | Перейти |
| 32327-06 | Весы конвейерные непрерывного действия | ВКР10 | ООО "НПП ПРОМЭЛ", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
