ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления D-V.4
Назначение средства измерений
Преобразователи давления D-V.4 (далее - преобразователь) предназначены для
измерений абсолютного, избыточного давлений жидких и газообразных сред и преобразования
измеренных значений в унифицированный выходной сигнал.
Описание средства измерений
Принцип действия преобразователя основан на зависимости упругой деформации
первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием
измеряемогодавлениядеформируемыйупругийэлементвызывает пропорциональное
изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост
Уитстона), которое преобразуется в выходной сигнал.
Взависимостиотусловийпримененияиконструктивныхособенностей
преобразователи разделены на следующие модели:
350, 351 – преобразователи специального применения для измерений абсолютного
давления;
359 – преобразователиспециальногоприменениядляизмеренийдавления
гидростатического столба жидкости.
Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователя,
контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую
степень защиты от коррозии, в том числе, в агрессивной среде.
Общий вид преобразователей показан на рисунках 1 и 2.
Конструкция преобразователей за счет сварных соединений обеспечивает ограничение
доступа к внутренним элементам, влияющих на метрологические характеристики, без
необходимости пломбирования.

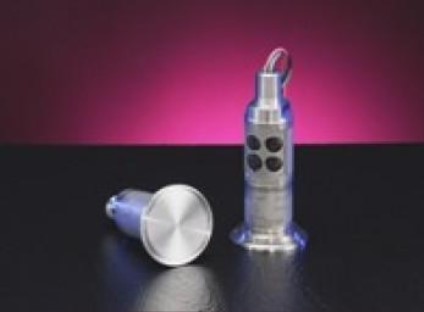

Рисунок 1 – Общий вид преобразователей
моделей 350 и 351

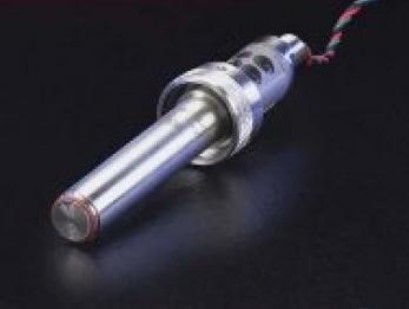

Рисунок 2 – Общий вид преобразователей
модели 359
Метрологические и технические характеристики
200
Нижний предел измерений абсолютного давления, Па, для моделей:
350, 351
Верхние пределы измерений, кПа, для моделей:
350, 351:
абсолютного давления
от 689,5 до 6895,7
лист № 2
всего листов 3
359:
избыточного давленияот 24,9 до 224,2
Пределы допускаемой основной приведенной погрешности, %,
в диапазоне температур измеряемой среды, не более:
от минус 17
°
С до плюс 82
°
С для моделей:
350, 351± 0,55
от 2
°
С до 76
°
С для модели:
359± 0,25
Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, %± 0,45
Диапазон рабочих температур, °С, для моделей:
350, 351от минус 53 до плюс 121
359от минус 28 до плюс 104
Выходной сигнал, силы постоянного тока, мА 4-20 Напряжение
электропитания постоянного тока, В, для моделей:
350от 10 до 36
351 от 9 до 40
359от 12 до 40
Потребляемая мощность, Вт, не более 1,0
Сопротивление изоляции, МОм, не менее, для моделей:
350, 351100
359200
Габаритные и присоединительные
1
размеры, мм, не более, для моделей:
350, 351
Æ
77,7 x 112,0
359
Æ
76,2 x 333,0
Масса, кг, не более, для моделей:
3500,454
3510,850
3591,816
Средний срок службы, лет 17
Знак утверждения типа
наносится
типографским
способом
в
левом верхнем углу на первом листе эксплуатационной
документации и на корпус преобразователя методом лазерной гравировки.
Комплектность средства измерений
Таблица 1
Наименование
Преобразователь давления D-V.4
2
Паспорт
Преобразователи давления D-V. Методика поверки. МЦКЛ.0097.МП
Количество
1
1
1
Поверка
осуществляется в соответствии с документом МЦКЛ.0097.МП «Преобразователи давления
D-V. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2012 г.
Основные средства поверки:
- манометр абсолютного давления грузопоршневой МПА-15, класса точности 0,05,
диапазон измерений от 0,27 до 400 кПа;
- манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы
допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;
1
- Присоединительные размеры, определяются при заказе у производителя.
2
- Модель определяется договором на поставку.
лист № 3
всего листов 3
- манометры избыточного давления грузопоршневые МП 60, II разряда, пределы
допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;
- манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности
±0,05%, диапазон измерений от 5 до 250 МПа;
- калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, по ТУ
4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы
допускаемой абсолютной погрешности (10
-4
I+1) мкА.
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Преобразователи давления
D-V.4. Паспорт».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления D-V.4
1. ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических
процессов. Общие технические условия».
2. ГОСТ22520-85.«Датчикидавления,разреженияиразностидавленийс
электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
3. ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа».
4. Техническая документация фирмы изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Viatran Corporation, США,
3829 Forest Parkway, Suite 500
Wheatfield, NY 14120.
Заявитель
K.C.C.P., Республика Польша
80-309 Gdańsk Grunwaldzka 488/10
тел: +48 58 776-21-56
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail:
,
.
Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф. В. Булыгин
М.п.«____»_____________2013 г.
