Untitled document

Приложение к свидетельству № 49940

об утверждении типа средств измерений

лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления D-V.2

Назначение средства измерений

Преобразователи давления D-V.2 (далее - преобразователь) предназначены для

измерения избыточного давления жидких и газообразных сред и преобразования измеренных

значений в унифицированный выходной сигнал.

Описание средства измерений

Принцип действия преобразователя основан на зависимости упругой деформации

первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием

измеряемогодавлениядеформируемыйупругийэлементвызываетпропорциональное

изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост

Уитстона), которое преобразуется в выходной сигнал.

В зависимости от вида выходных сигналов изготавливаются следующие модели

преобразователей:

- напряжение постоянного тока: MDA410, MDA412, MDA420, MDA460;

- сила постоянного тока, напряжение постоянного тока: MDТ422, MDТ422F, MDТ462,

MDТ462F, MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х,

DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422, MDА432, MDА435, MDА462, MDА463,

MDА467, MDТ420;

- сила постоянного тока, напряжение постоянного тока, цифровой интерфейс: SPX

(2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392), SPX-T (3241 - 3392), VERTEX.

Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователя,

контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую

степень защиты от коррозии, в том числе, в агрессивной среде.

Конструкция преобразователей за счет сварных соединений обеспечивает ограничение

доступа к внутренним элементам, влияющих на метрологические характеристики, без

необходимости пломбирования.

Общий вид преобразователей показан на рисунках 1-7.

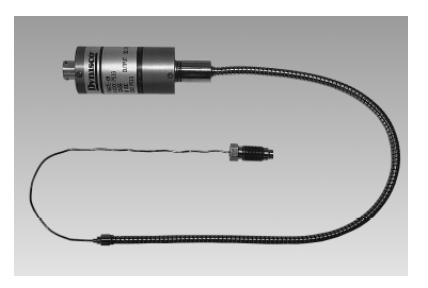

Рисунок 1 – Общий вид преобразователей

моделей MDA410, MDA412

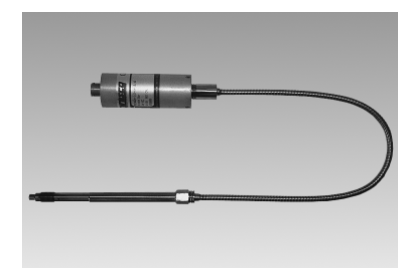

Рисунок 2 – Общий вид преобразователей

моделей MDA420, MDA460, MDТ422,

MDТ422F, MDТ462, MDТ462F

лист № 2

всего листов 6

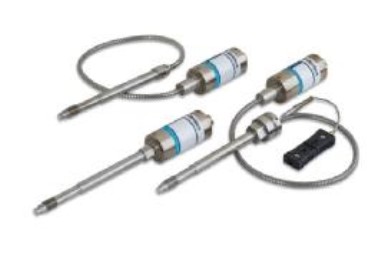

Рисунок 3 – Общий вид преобразователей

моделей MDT435F, MDТ435Х, MDТ460,

MDТ460 F, MDТ460 Х, MDT463F,

MDТ463Х, DT467F, MDТ467Х, MDT432F,

MDТ432Х, MDА422, MDА432, MDА435,

MDА462, MDА463, MDА467, MDТ420

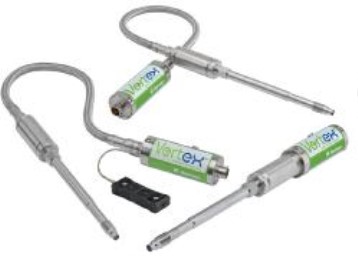

Рисунок 4 – Общий вид преобразователей

модели VERTEX

Рисунок 5 – Общий вид преобразователей

модели SPX (2000 - 2999)

Рисунок 6 – Общий вид преобразователей

модели SPX (4000 - 4999)

Рисунок 7 – Общий вид преобразователей моделей

SPX-L (5341 - 5392), SPX-T (3241 - 3392)

лист № 3

всего листов 6

Метрологические и технические характеристики

Верхние пределы измерений (ВПИ) избыточного давления, МПа, для моделей:

MDA410, MDA412от 3,5 до 70,0

MDA420 от 1,7 до 200,0

MDA460 от 10 до 200

MDТ422, MDТ422F от 1,7 до 200,0

MDТ462, MDТ462F от 10 до 200

MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х,

DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422, MDА432, MDА435,

MDА462, MDА463, MDА467, MDТ420от 1,7 до 200,0

VERTEX от 1,75 до 200,00

SPX (2000 - 2999) от 3,5 до 70,0

SPX (4000 - 4999) от 1,75 до 70,00

SPX-L (5341 - 5392) от 3,5 до 200

SPX-T (3241 - 3392) от 3,5 до 70,0

Пределы допускаемой основной приведенной погрешности, %, не более, для моделей: MDA410,

MDA412, MDT435F, MDТ435Х, MDT432F, MDТ432Х, MDА422,

MDА432, MDА435, в диапазоне измеряемого давления:

до 5 МПа включительно ± 0,5

от 5 МПа ± 1,0

MDA420, MDТ422, MDТ422F в диапазоне измеряемого давления:

до 5 МПа включительно ± 0,6

от 5 МПа ± 1,0

MDA460, MDТ462, MDТ462F± 1,5

MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х, DT467F, DТ467Х,

MDА462, MDА463, MDА467, MDТ420, SPX (2000 - 2999),± 1,0

VERTEX, SPX-L (5341 - 5392)± 0,2

SPX (4000 - 4999)± 0,5

SPX-T (3241 - 3392) в диапазоне измеряемого давления:

до 3 МПа± 0,25

от 3 МПа включительно до 1,5 МПа включительно± 0,50

от 1,5 МПа± 0,75

Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, %,

в диапазоне температур измеряемой среды менее 0

С или более 120

С, не более,

для моделей:

MDA410, MDA412 в диапазоне измеряемого давления:

до 5 МПа включительно ± (0,25 % + (0,4/ВПИ)

100 %)

от 5 МПа ± (0,35 % + (0,4/ВПИ)

100 %)

MDA420 в диапазоне измеряемого давления:

до 5 МПа включительно ± (0,25 % + (0,2/ВПИ)

100 %)

от 5 МПа ± (0,35 % + (0,2/ВПИ)

100 %)

MDA460± (0,35 % + (0,4/ВПИ)

100 %)

MDТ422, MDТ422F в диапазоне измеряемого давления:

до 5 МПа включительно ± (0,25 % + (0,2/ВПИ)

100 %)

от 5 МПа ± (0,35 % + (0,2/ВПИ)

100 %)

MDТ462, MDТ462F± (0,40 % + (0,4/ВПИ)

100 %)

MDT435F, MDТ435Х ± 0,2

MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х, DT467F, DТ467Х± 0,4

лист № 4

всего листов 6

MDT432F, MDТ432Х, MDА422, MDА432, MDА435± 0,2

MDА462, MDА463, MDА467± 0,4

MDТ420± 0,2

VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392),

SPX-T (3241 - 3392)± 0,1

Диапазон температур измеряемой среды, °С, для моделей:

MDA410, MDA412, MDA420, MDA460, MDТ422, MDТ422F,

MDТ462, MDТ462Fот минус 17 до плюс 120

MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F,

MDТ463Х, DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422,

MDА432, MDА435, MDА462, MDА463, MDА467, MDТ420от минус 25 до плюс 85

VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392)

SPX-T (3241 - 3392)от минус 29 до плюс 85

Диапазон температуры окружающей среды, °С, для моделей:

MDA410, MDA412, MDA420, MDA460, MDТ422, MDТ422F,

MDТ462, MDТ462Fот минус 17 до плюс 120

MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F,

MDТ463Х, DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422,

MDА432, MDА435, MDА462, MDА463, MDА467, MDТ420от 0 до 70

VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392)

SPX-T (3241 - 3392)от минус 29 до плюс 85

Вид выходного сигнала, для моделей:

- сила постоянного тока, мА:

MDТ422, MDТ422F, MDТ462, MDТ462F, MDT435F, MDТ435Х, MDТ460,

MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х, DT467F, DТ467Х, MDT432F,

MDТ432Х, MDА422, MDА432, MDА435, MDА462, MDА463, MDА467,

MDТ420, VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392),

SPX-T (3241 - 3392)4-20

- напряжение постоянного тока, мВ/В:

MDA410, MDA412, MDA420, MDA460, VERTEXот 0,00 до 3,33

- напряжение постоянного тока, В:

MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х,

DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422, MDА432, MDА435,

MDА462, MDА463, MDА467, MDТ4205, 10 или 11

- цифровой интерфейс:

VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392),

SPX-T (3241 - 3392)HART

Напряжение электропитания постоянного тока, В, для моделей:

MDA410, MDA412, MDA420, MDA460от 10 до 12

MDТ422, MDТ422F, MDТ462, MDТ462Fот 10 до 36

MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х,

DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422, MDА432, MDА435,

MDА462, MDА463, MDА467, MDТ420от 10 до 36

VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392)от 16 до 36

SPX-T (3241 - 3392)от 13 до 32

Потребляемая мощность, Вт, не более 1,0

Сопротивление изоляции, МОм, не менее, для моделей:

MDA410, MDA412, MDA420, MDA460, MDТ422, MDТ422F, MDТ462, MDТ462F1000

MDT435F, MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х,

DT467F, DТ467Х, MDT432F, MDТ432Х, MDА422, MDА432, MDА435, MDА462,

MDА463, MDА467, MDТ420100

VERTEX, SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392),

лист № 5

всего листов 6

SPX-T (3241 - 3392)500

Габаритные и присоединительные

размеры, мм, не более, для моделей:

MDA410

38 x 1170

MDA412, MDA420, MDA460, MDТ422, MDТ422F, MDТ462, MDТ462F, MDT435F,

MDТ435Х, MDТ460, MDТ460 F, MDТ460 Х, MDT463F, MDТ463Х, DT467F, DТ467Х,

MDT432F, MDТ432Х, MDА422, MDА432, MDА435, MDА462, MDА463, MDА467,

MDТ420,

38 x 800

SPX (2000 - 2999), SPX (4000 - 4999), SPX-L (5341 - 5392), SPX-T (3241 - 3392),

44 x 850

VERTEX

38 x 415

Масса, кг, не более 1,1

Средний срок службы, лет 17

Знак утверждения типа

наносится

типографским

способом

левом верхнем углу на первом листе эксплуатационной

документации и на корпус преобразователя методом лазерной гравировки.

Комплектность средства измерений

Таблица 1

Наименование

Преобразователь давления D-V.2

Паспорт

Преобразователи давления D-V. Методика поверки. МЦКЛ.0097.МП

Количество

Поверка

осуществляется в соответствии с документом МЦКЛ.0097.МП «Преобразователи давления

D-V. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2012 г.

Основные средства поверки:

- манометр абсолютного давления грузопоршневой МПА-15, класса точности 0,05,

диапазон измерений от 0,27 до 400 кПа;

- манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы

допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;

- манометры избыточного давления грузопоршневые МП 60, II разряда, пределы

допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;

- манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности

±0,05%, диапазон измерений от 5 до 250 МПа;

- калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, по ТУ

4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы

допускаемой абсолютной погрешности (10

-4

I+1) мкА.

Сведения о методиках (методах) измерений

Метод измерений описан в эксплуатационном документе «Преобразователи давления

D-V.2. Паспорт».

Нормативныеитехническиедокументы,устанавливающиетребованияк

преобразователям давления D-V.2

1. ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических

процессов. Общие технические условия».

2. ГОСТ22520-85.«Датчикидавления,разреженияиразностидавленийс

электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

- Присоединительные размеры, определяются при заказе у производителя.

- Модель определяется договором на поставку.

лист № 6

всего листов 6

3. ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная

поверочная схема для средств измерений избыточного давления до 250 МПа».

4. Техническая документация фирмы изготовителя.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

вне сферы государственного регулирования обеспечения единства измерений.

Изготовитель

Dynisco Instruments, США,

38 Forge Parkway

Franklin, MA 02038.

Заявитель

K.C.C.P., Республика Польша

80-309 Gdańsk Grunwaldzka 488/10

тел: +48 58 776-21-56

Испытательный центр

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»

125424 г. Москва, Волоколамское шоссе, 88, стр. 8

тел: (495) 491 78 12, (495) 491 86 55

E-mail:

sittek@mail.ru

kip-mce@nm.ru

Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ. В. Булыгин

М.п.«____»_____________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
18032-09	Измерители артериального давления мембранные общего применения	ИАДМ-ОП-1-01-\"УМД	ЗАО НПФ "Ультрамед-СИ", г.Москва	1 год	Перейти
3746-73	Датчики давления пневматические	ДДП-1	П/я А-1672, г.Казань	Нет данных	Перейти
16780-97	Преобразователи давления измерительные	Cerabar S PMC	Фирма "Endress+Hauser", Германия	1 год	Перейти
24244-03	Преобразователи электроизмерительные показывающие	ТОПАЗ-139Т	ООО "Топаз-Электро", г.Волгодонск	1 год	Перейти
10128-85	Преобразователи измерительные	Ф7237	АООТ "Электроприбор", Армения, г.Ереван	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи давления D-V.2ГРСИ 52816-13

Заказать поверку
Преобразователи давления D-V.2
ГРСИ 52816-13
