Номер госреестра:
52812-13
Наименование СИ:
Тепловычислители
Обозначение типа:
ТВ-07-К7
Производитель:
НП ООО "Гран-Система-С", Беларусь, г.Минск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50001
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловычислители ТВ-07-К7
Назначение средства измерений
Тепловычислители ТВ-07-К7 (далее – тепловычислители) предназначены для измерения
электрических сигналов от датчиков расхода и датчиков температуры, преобразования в соот-
ветствующие параметры теплоносителя с последующим вычислением, индикацией, хранени-
ем и передачей по каналам связи значений тепловой энергии и параметров теплоносителя.
Описание средства измерений
Принцип работы тепловычислителей состоит в измерении входных электрических сиг-
налов, поступающих от первичных преобразователей (далее – датчиков) расхода, температу-ры
теплоносителя, транспортируемого по трубопроводам, с последующим расчетом тепловой
энергии и количества теплоносителя.
Тепловычислители ТВ-07-К7 изготавливаются двух исполнений:
-
тепловычислители ТВ-07-К7 «СТРУМЕНЬ»;
-
тепловычислители ТВ-07-К7 «ULTRAHEAT», имеющие дополнительную единицу
измерения тепловой энергии «Гкал».
Тепловычислители имеют три канала измерения объема, три канала измерения темпера-
туры, возможность программирования значений температуры и давления в каждом канале и
возможность вычисления трех значений тепловой энергии.
С тепловычислителями в качестве датчиков расхода применяются преобразователи рас-
хода (счетчики, расходомеры, преобразователи расхода и т.п.), имеющие выходной импульс-
ный сигнал.
В качестве датчиков температуры применяются термопреобразователи сопротивления,
имеющие номинальную статическую характеристику Pt 500, 2-х проводную схему подключе-
ния.
Тепловычислители обеспечивают:
а) измерение, вычисление и индикацию накопленных параметров:
-
тепловой энергии, ГДж (Гкал);
-
объема теплоносителя, м
3
;
-
массы теплоносителя, т;
-
времени наработки, ч;
-
времени работы в нештатном режиме, ч;
б) вычисление и индикацию мгновенных (текущих) параметров:
-
тепловой мощности теплоносителя, кВт;
-
объемного расхода теплоносителя, м
3
/ч;
-
массового расхода теплоносителя, т/ч;
-
температуры теплоносителя, °С;
-
разности температур, К;
-
давления теплоносителя, кПа (программируемый параметр);
в) сохранение измеренной, вычисленной информации в архиве:
-
накопленной тепловой энергии, ГДж (Гкал);
-
накопленного объема теплоносителя, м
3
;
-
накопленной массы теплоносителя, т;
-
средней температуры теплоносителя, °С;
-
времени наработки, ч;
-
времени работы в нештатном режиме, ч;
-
времени работы без ошибок, ч;
Лист № 2
всего листов 6
г) индикацию:
-
текущего времени/даты в режиме реального времени;
-
наименования и размерности измеренных и вычисленных параметров;
-
параметров конфигурации.
Тепловычислители обеспечивают ведение в энергонезависимой памяти следующих ти-
пов архивов:
-
часовой среднечасовых параметров, глубина архивов 60 сут.;
-
суточный значений измеренных параметров, глубина архивов 365 сут.;
-
месячный значений измеренных параметров, глубина архивов 24 мес.;
-
годовой значений измеренных параметров, глубина архивов 20 лет.

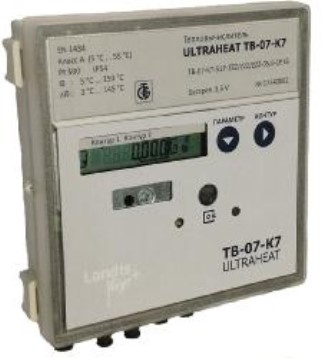

Внешний вид тепловычислителей приведен на рисунке 1. Место для нанесения знака ут-
верждения типа Российской Федерации показано на рисунке 1. Места клеймения и пломбиро-
вания приведены на рисунке 2.
а)б)
Рисунок 1 – Внешний вид тепловычислителя ТВ-07-К7,
а) исполнение «СТРУМЕНЬ»; б) исполнение «ULTRAHEAT»
Место для нанесения знака ут-
верждения типа
Лист № 3
всего листов 6
Рисунок 2 – Место клеймения после поверки
Наименование про-
граммного обеспече-
ния
Идентификационное на-
именование программно-
го обеспечения
Программное обеспечение
Метрологическизначимаячастьпрограммногообеспеченияразмещаетсяв
энергонезависимой части памяти микроконтроллера, запись которой осуществляется в
процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией
апаратной части прибора. Внесение изменений в данные, содеражщие результаты измерений
функционально невозможно. Класс защиты от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010. Индентификационные данные прграммного
обеспечения приведены в таблице 1.
Таблица 1
tc07K7_rev1.2.txt
BY.СИФП.00083-01
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
1.XX
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Ox19d5
Алгоритм вычисле-
ния цифрового иден-
тификатора про-
граммного обеспече-
ния
CRC16 (0X11021)
от 1 до 3
от 3 до 145
Метрологические и технические характеристики
Основные технические и метрологические характеристики тепловычислителей приведе-
ны в таблице 2.
Таблица 2
Значение параметра
от 1 до 3
от 1 до 2
от 1 до 2
от 5 до 150
Наименование параметра
Количество каналов измерения объема
Количество каналов измерения (программирования)
температуры
Количество каналов вычисления тепловой энергии
Количество измерительных контуров
Диапазон измерения температуры теплоносителя, °С
Диапазон измерения разности температур теплоносителя
D
Θ, °С
Диапазон измерения расхода, м
3
/ч
от 0,006 до 300
Место клеймения
после поверки
Места пломбирования
после монтажа
Лист № 4
всего листов 6
Пределы допускаемой относительной погрешности теп-
ловычислителя при вычислении тепловой энергии E
С
, %
±
0,1
±(0,1+0,001·׀t׀),
где t – значение температуры, °С
±0,05
Номинальное напряжение питания от источников посто-
янного тока, В
II
100
Выходные последовательные интерфейсы
0,8
5
IP54
А
В4, но в диапазоне от 5 до 55
Р1
N2
Наименование параметра
Значение параметра
±
(0,5+
D
Θ
мин
/
D
Θ),
где ΔΘ
мин
, ΔΘ – значения минимальной
и измеренной разности температур, °С
30
Пределы допускаемой относительной погрешности при
преобразовании импульсного сигнала в значение объема
E
f.p
, %
Пределы абсолютной погрешности тепловычислителя
при преобразовании значения сопротивления в значение
температуры Δ
t.p
, °С
Пределы допускаемой относительной погрешности при
измерении интервалов времени δ
с
, %
Время установления рабочего режима, с, не более
Номинальное напряжение питания через блоки питания,
В:
- переменным током;
- постоянным током
230, 24, частота 50 Гц;
24
3,6, емкость батареи 2,1 А·ч (2 шт.);
3,6, емкость батареи 7,2 А·ч;
3,6, емкость батареи 16,5 А·ч
III
III
5
9
13
от 0,001 до 1000
Класс по способу защиты от поражения электрическим
током по ГОСТ Р 51350-99 при питании:
-
от сети постоянного тока номинальным напряжением
230 В;
-
от сети переменного или постоянного тока номи-
нальным напряжением 24 В;
-
от батарей
Время работы от батареи напряжением 3,6 В при темпе-
ратуре эксплуатации не более 35
°
С, лет, не менее:
- емкостью 2,1 А·ч (2 шт.);
- емкостью 7,2 А·ч
- емкостью 16,5 А·ч
Вес импульса датчика расхода, дм
3
/имп.
Частота выходного импульсного сигнала датчика расхо-
да, Гц, не более
оптический
(М-Bus, RS-485, RS-232 по заказу)
Потребляемая мощность - при питании от сети номи-
нальным напряжением 230 В или 24 В, В·А, не более
Максимальный ток потребления при питании от батарей
номинальным напряжением 3,6 В, мА, не более
Степень защиты, обеспечиваемые оболочками, по ГОСТ
14254-96
Класс исполнения по условиям окружающей среды по
ГОСТ Р ЕН 1434-1-2006
Группа исполнения по устойчивости от воздействия ок-
ружающей среды по ГОСТ Р 52931-2008
Группа исполнения по устойчивости и прочности к воз-
действию атмосферного давления по
ГОСТ Р 52931-2008
Группа исполнения по устойчивости к механическим
воздействиям по ГОСТ Р 52931-2008
Лист № 5
всего листов 6
от минус 20 до 55
Значение параметра
Наименование параметра
Диапазон температуры окружающего воздуха при транс-
портировании, °С
Масса, кг, не более
Габаритны размеры, мм, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
0,7
145×150×45
12
35 000
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на
шильдик тепловычислителя методом трафаретной печати.
Обозначение
Наименование
СИФП 83.00.000
1
Комплектность средства измерений
Комплект поставки тепловычислителей приведен в таблице 3.
Таблица 3
Количест-
во, шт.
СИФП 83.00.000 ПС
СИФП 83.00.000 РЭ
МРБ МП.2263-2012
СИФП 83.00.090
Тепловычислитель ТВ-07-К7 (исполнение ТВ-07-К7 «СТРУ-
МЕНЬ» или ТВ-07-К7 «ULTRAHEAT»)
Тепловычислители ТВ-07-К7. Паспорт
Тепловычислители ТВ-07-К7. Руководство по эксплуатации
Тепловычислители ТВ-07-К7. Методика поверки
Упаковка
1
1*
1*
1
* - количество определяется договором на поставку.
Поверка
осуществляется по методике поверки МРБ МП.2263-2012 «Тепловычислители ТВ-07-К7. Ме-
тодика поверки», утвержденной Республиканским унитарным предприятием «Белорусский
государственный институт метрологии» 11.09.2012г.
Основные средства поверки: генератор сигналов специальной формы Г6-28 (основная
погрешность частоты (относительно максимальной частоты поддиапазона) не более ±2 %);
магазин сопротивления Р4831 (кл. точности ±0,02/2·10
-6
); частотомер электронно-счетный Ч3-
57 (погрешность ±2·10
-8
).
Сведения о методиках (методах) измерений
Методика измерений приведена в СИФП 83.00.000 РЭ «Тепловычислители ТВ-07-К7.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тепловычис-
лителям ТВ-07-К7
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1. Общие требования.
ГОСТ Р ЕН 1434-2-2006 Теплосчетчики. Часть 2. Требования к конструкции.
ГОСТ Р ЕН 1434-3-2006 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.
ГОСТ Р ЕН 1434-4-2006 Теплосчетчики. Часть 4. Испытания с целью утверждения типа.
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие техни-
ческие условия.
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования».
ТУ BY 100832277.008-2012 Тепловычислители ТВ-07-К7. Технические условия.
МРБ МП.2263-2012 Тепловычислители ТВ-07-К7. Методика поверки.
Лист № 6
всего листов 6
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
Научно-производственное общество с ограниченной ответственностью «Гран-Система-
С» (НП ООО «Гран-Система-С»).
Республика Беларусь, 220141, г. Минск, ул. Ф.Скорина. 54А.
Тел./факс +375 17 265 82 03, 265 81 87. E-mail:
;
.
Сайт:
Экспертиза проведена ФГУП «ВНИИМС»
Адрес: 119361, г. Москва, ул. Озёрная, 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель Руководителя Федерального
агентства по техническому регулированию
и метрологии
Ф.В.Булыгин
М.П.
________________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18818-99 | Тепловычислители | Supercal 431, 432, 433 | Фирма "Aquatherm", Польша | 1 год | Перейти |
| 67657-17 | Тепловычислители | ТВК | ООО "АНКОМИ", г.Калуга | 4 года | Перейти |
| 29824-05 | Тепловычислители | СПТ941 (мод. 941.10, 941.11) | АО "НПФ "Логика", г.С.-Петербург | 4 года | Перейти |
| 15508-97 | Тепловычислители | METRONIC | Фирма "Metron", Польша | 1 год | Перейти |
| 23665-08 | Тепловычислители | СПТ961М | ЗАО НПФ "Логика", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
