ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры RDS-30
&
Назначение средства измерений
Дозиметры RDS-30 (далее по тексту – приборы) предназначены для измерения
мощности амбиентного эквивалента дозы (далее по тексту - МЭД), H
*
(10), и амбиентного
эквивалента дозы (далее по тексту - ЭД), H
*
(10), фотонного излучения.
Описание средства измерений
Принцип действия приборов основан на регистрации гамма-излучения счетчиком
Гейгера-Мюллера. При попадании гамма-излучения в чувствительный объем счетчика,
происходит ионизация газа. Под действием приложенного напряжения заряды собираются на
электродах счетчика. Импульсы тока усиливаются и преобразуются в сформированные
электрические импульсы, число которых в единицу времени пропорционально МЭД.
Управлениевсемирежимамиработыприбораосуществляетсяспомощью
микропроцессора. Микропроцессоросуществляетподсчетэлектрических импульсов,
вычисление, хранение и индикацию результатов измерения, управление режимами работы
дозиметра.
Дозиметр RDS-30 обеспечивает работу в одном из следующих режимов:
·
режим измерения и отображения МЭД;
·
режим отображения и выбор порогов по МЭД;
·
режим измерения и отображения ЭД;
·
режим отображения и выбор порогов по ЭД;
·
режим самодиагностики.
Для индикации в цифровом виде результатов измерений и команд управления служит
6-ти разрядный жидкокристаллический (ЖК) дисплей.
Дозиметр обеспечивает визуальную сигнализацию на ЖК дисплее и звуковую с
помощью зуммера, информирующего пользователя о превышении установленных порогов по
ЭД и МЭД, разряде батареи и переполнение по МЭД.
В качестве источника питания дозиметра используются две алкалиновые батареи
2LR6/AA напряжением 1,5 В.
Корпус дозиметра изготовлен из водонепроницаемого пластика, который хорошо
дезактивируется.ВстроенныйсчетчикГейгера-Мюллерарасположенвцентре,
непосредственно за передней стенкой корпуса. На лицевой части дозиметра расположена
функциональная кнопка из силиконовойрезины, предназначенная для
включения/выключения и выбора различных функций. С обратной стороны имеется этикетка с
краткой инструкцией.
Внешний вид дозиметра RDS-30 представлен на рисунке 1.
Лист № 2
всего листов 5

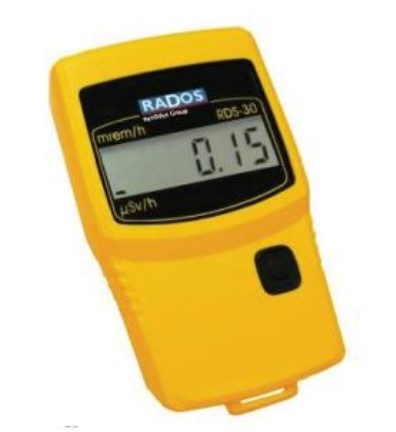

Рис. 1. Внешний вид дозиметра RDS-30
Программное обеспечение
ВстроенноепрограммноеобеспечениедозиметровRDS-30реализованона
микропроцессоре и предназначено для:
- обработки сигналов от счетчика импульсов;
- вычисления значений ЭД и МЭД;
- хранения данных;
- вывода результатов измерений на дисплей.
К метрологически значимой части ПО относится все ПО дозиметров. Конструкция
дозиметров обеспечивает ограничение доступа к метрологически значимой части ПО методом
опломбирования в целях предотвращения несанкционированной настройки и вмешательства,
которые могут привести к искажениям результатов измерений.
Номер версии ПО отображается на дисплее в режиме самодиагностики.
Идентификационные данные ПО дозиметров RDS-30 представлены в таблице 1.
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Таблица 1
Цифровой иден-
тификатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Встроенное
программное
обеспечение-А2.028Не определен*Не определен*
дозиметров
RDS-30
*
- ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО
нет.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок
уровень защиты ПО дозиметров RDS-30 от непреднамеренных и преднамеренных изменений
соответствует уровню «А».
Лист № 3
всего листов 5
Метрологические и технические характеристики
от 0,01·10
-6
до 0,1
±10
от 0,01·10
-6
до 1,0
±10
±30
±10
±20
±10
±10
±10
±10
126 × 78 × 32
Основные метрологические и технические характеристики дозиметров RDS-30 приве-
дены в таблице 2.
Таблица 2
Значение
&
Наименование
Диапазон измерений мощности амбиентного эквивалента дозы (мощно-
сти амбиентной дозы), H
*
(10), Зв/ч
Пределы допускаемой основной относительной погрешности измерения
мощности амбиентного эквивалента дозы (мощности амбиентной дозы)
на гамма-излучении
137
Cs, %
Диапазон измерений амбиентного эквивалента дозы (амбиентной дозы),
H
*
(10), Зв
Пределы допускаемой основной относительной погрешности измерения
амбиентного эквивалента дозы (амбиентной дозы) на гамма-излучении
137
Cs, %
от 0,048 до 1,3
Диапазон энергий регистрируемого фотонного излучения, МэВ
Энергетическая зависимость чувствительности дозиметра относительно
энергии 0,662 МэВ (
137
Cs), не более, %
5
5
Анизотропия чувствительности дозиметров в диапазоне углов от 0 до
± 45° для энергий от 65 кэВ до 1,3 МэВ, не более, %
Нестабильность показаний, не более, %
Время установления рабочего режима, не более, мин
Пределы допускаемой дополнительной погрешности измерения МЭД в
рабочих условиях эксплуатации при температуре от минус 25 до +50 °С, %
Пределы допускаемой дополнительной погрешности измерения МЭД в
условиях повышенной влажности (90 % при +35 °С), %
Пределы допускаемой дополнительной погрешности измерения МЭД
при изменении напряжения питания от 2,8 до 5 В, %
Пределы допускаемой дополнительной погрешности измерения МЭД
при воздействии вибрации в диапазоне частот от 50 до 150 Гц, %
Пределы допускаемой дополнительной погрешности измерения МЭД
при воздействии одиночных механических ударов с пиковым ударным
ускорением 300 м/с
2
, %
Габаритные размеры, не более, мм
(длина × ширина × высота)
Масса, не более, г
- без батарей питания 180
- с батареями питания 220
20 ± 5
60 (+20; -30)
101,3 (+5,4; -15,3)
отсутствует
Нормальные условия эксплуатации:
- диапазон температур, °С
- относительная влажность, %
- атмосферное давление, кПа
- механическое воздействие
Рабочие условия эксплуатации:
- диапазон температур, °С
- относительная влажность при +35 °С, %
- атмосферное давление, кПа
от минус 25 до +50
до 90
от 70 до 106,7
Лист № 4
всего листов 5
Знак утверждения типа
наносится типографским способом на левый верхний угол титульного листа
Руководства по эксплуатации
и
методом шелкографии на пленочную этикетку, клеящуюся на
заднюю крышку дозиметра.
Комплектность средства измерений
Комплект поставки дозиметров RDS-30 приведен в Таблице 3.
Таблица 3
Наименование
Дозиметр RDS-30
Руководство по эксплуатации
Упаковочная коробка
Элемент питания
Количество
1 шт.
1 экз.
1 шт.
2 шт.
Методика поверки МП 2103-004-2012 1 экз.
Свидетельство о поверке
*
1 шт.
*
- По требованию заказчика (выдается государственным органом по метрологическому контролю и надзору)
Поверка
осуществляется по документу МП 2103-004-2012 «Дозиметры RDS-30. Методика поверки»,
утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2012 г.
Средства поверки:
Эталонные дозиметрические установки гамма-излучения типа УИЭЗ и УДЦ-1 из
состава ВЭТ 8-2-84/90. Диапазон измерения: 0,2 мкЗв/ч – 5 Зв/ч. Погрешность
d
=
±
3 %
(Р=0,95).
Сведения о методиках (методах) измерений
Методики измерений изложены в документе «Дозиметры RDS-30. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозиметрам
RDS-30
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические
условия»,
ГОСТ8.034-82«Государственнаясистемаобеспеченияединстваизмерений.
Государственный первичный эталон и государственная поверочная схема для средств
измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии
рентгеновского и гамма-излучений»,
«Дозиметры RDS-30. Руководство по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных
ситуациях.
Изготовитель
Mirion Technologies (RADOS) Oy, Финляндия
P.O. Box 506, FIN-20101 Turku, Finland
Тел.: +358-2-4684 600, +358-2-4684 601
Лист № 5
всего листов 5
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)
Россия, 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Тел.: (48439) 4-97-16, 4-97-18
Факс: (48439) 4-97-68
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
Юридический адрес: Россия, 190005, г. Санкт-Петербург, Московский пр., д.19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»___________________2013 г.
