Приложение к свидетельству № 49975
об утверждении типа средств измерений
Лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики - расходомеры газамассовыеMFT
Назначение средства измерений
Счетчики - расходомеры газа массовые MFT моделей 454 FT(B), 504FT(B), 534FT(B),
K-BAR-2000(B), 2441(В), 2442(В), 2443(В), 2444(В), 2445(В), далее счетчики - расходомеры,
предназначены для измерений скорости, объема, объемного расхода, приведенных к стан-
дартным условиям, или массы, массового расхода различных газов.
Описание средства измерений
Работа счетчиков - расходомеров основана на измерении расхода методом площадь-
скорость. Измерение скорости газа проводится в одной или нескольких точках поперечного
сечения трубопровода. Измерение скорости газа основано на термоанемометрическом прин-
ципе действия. Один из стержней модуля термопреобразователей измеряет температуру газа
в трубопроводе, на другом с помощью электрического тока поддерживается температура на
несколько десятков градусов выше, чем температура газа в трубопроводе. При течении газа в
трубопроводе более нагретый стержень охлаждается потоком газа. Скорость охлаждения
стержня зависит от скорости газа в трубопроводе и свойств газа. Сила тока, необходимая для
поддержания постоянной разности температур между стержнями модуля термопреобразова-
телей, пропорциональна массовой скорости (массовому расходу) газа в трубопроводе.
Конструктивно счетчики - расходомеры выполнены в виде металлической трубы с
встроенным модулем термопреобразователей (полнопроходный вариант), состоящего из двух
металлических стержней, внутри которых расположены термопреобразователи сопротивления
и электронного блока. Электронный блок, расположенный снаружи трубопровода, обеспечи-
вает питание модуля термопреобразователей, индикацию и преобразование результатов из-
мерений в выходной цифровой и/или аналоговый сигнал.
Для исключения влияния температуры газа на результаты измерений применяется тем-
пературная компенсация. Счетчики - расходомеры могут хранить в своей памяти до четырех
различных градуировочных характеристик (на разные измеряемые среды).
Счетчики - расходомеры изготавливаются в двух исполнениях: полнопроходном (мод.
504FT(B), со струевыпрямителем потока (мод. 534FT(B)) и погружном (в погружном испол-
нении модуль термопреобразователей вводится в поток газа через специальный сальник, мон-
тируемый непосредственно на трубопроводе). Погружные счетчики - расходомеры предна-
значены для измерения скорости (расхода) в одной (мод. 454FT(B)) или нескольких (мод. K-
BAR 2000(B)) точках поперечного сечения трубопровода. Модели 2441(B), 2442(B), 2443(B),
2444(B), 2445(B) представляют собой переносную версию счетчиков-расходомеров для изме-
рения скорости газа, приведенной к стандартным условиям, в одной точке сечения газопрово-
да.
Измерение объема (массы) и объемного (массового) расхода для счетчиков - расходо-
меров, измеряющих скорость газа в трубопроводе, проводится в соответствии с ГОСТ 8.361-
79 или методикам измерений, аттестованным в установленном порядке.
При работе совместно с вычислителем расхода серии 155 (вычислитель Mass Flow
Computer серии 155) возможно применение для измерения суммарного расхода газа в трубо-
проводах одновременно нескольких счетчиков-расходомеров.
Счетчики - расходомеры имеют самодиагностику, индикацию неисправностей и преду-
преждений в виде кодов ошибки.
Конструкция счетчиков – расходомеров обеспечивает возможность опломбирования
регулирующего устройства от несанкционированного вмешательства.
Электронный блок счетчика - расходомера имеет съемный дисплейный модуль и
клавиатуру для настройки измерений текущего расхода (массы) газа и объемного расхода
(объема), приведенного к стандартным условиям, так же предусмотрена автоматическая
Лист № 2
всего листов 7
коррекция результатов измерений массового расхода, обеспечивающая учет изменений
свойств газа во всем рабочем диапазоне температуры прибора. Электронный блок счетчиков -
расходомеровоснащен HART– протоколом
.
Счетчики - расходомеры имеют выносной вариант размещения электронного блока.
Вычислитель расхода серии 155 предназначен для контроля и управления несколькими
счетчиками - расходомерами и/или датчиками температуры, одновременно выполняют изме-
рение расхода и температуры, а также функции суммирования расхода, выдачи сигнала трево-
ги, сбора данных калибровки на входе и выходе, регулирования потока в замкнутом контуре.

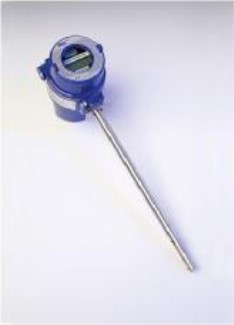

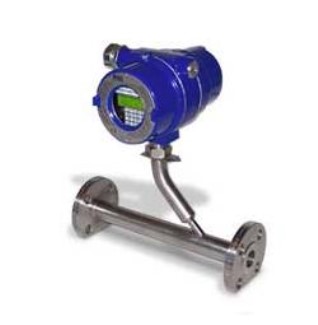

Внешний вид модельного ряда счетчиков – расходомеров газа массовых MFT показан
на рисунке 1.
Модель 454FT(B)
Модель 534FT(B)
Модель 504FT(B)
Модель K-BAR-2000(B)
Вычислитель расхода серии 155

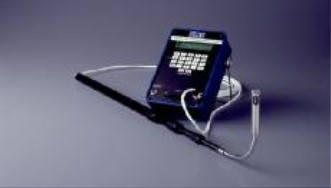

Модель 244(0)
Рисунок 1
aa6c6dcf55c
Программное обеспечение
Счетчики - расходомеры имеют встроенное программное обеспечение (ПО).
Структура и взаимосвязь частей ПО представлены на рисунке 2. Идентификационные
данные ПО счетчиков - расходомеров по МИ 3286-2010 приведены в таблице 1.
Таблица 1
Идентифика-Номер версииЦифровой идентифи-Алгоритм вычис-
Наименованиеционное на-(идентификаци-катор программноголения цифрового
программногоименованиеонный номер)обеспеченияидентификатора
обеспеченияпрограммного программного(контрольная суммапрограммного
обеспеченияобеспеченияисполняемого кода)обеспечения
MFT(B)KzComm.exe2.0.6
8f67b9766a3cfce51357c
MD5
Лист № 3
всего листов 7

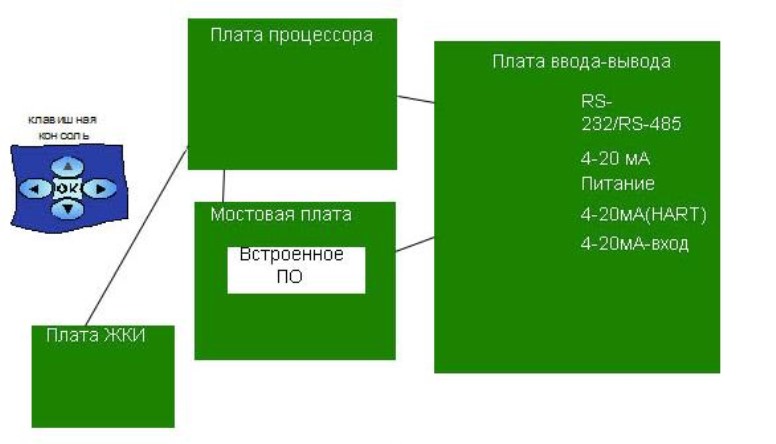

Рисунок 2
Основные функции частей ПО:
в составе счетчика-расходомера имеются три платы:
- мостовая плата, на которой установлены ключевые компоненты (микроконтроллер и
его периферийные устройства: модули оперативной и флэш-памяти и пр.);
- процессорная плата;
- плата ввода/вывода, на которой расположены все разъемы.
Встроенное программное обеспечение смонтировано на мостовой плате и состоит из 1
компонента: метрологическое встроенное программное обеспечение MFT(B).
Доступ к загрузке программного обеспечения MFT(B) блокируется переключателем
режима программирования таким образом, что изменение метрологическогопрограммного
обеспечения невозможно без нарушения метрологических пломб.
В программное обеспечение MFT(B) интегрированы:
- метрологические функции;
- управление и защита метрологических параметров;
- управление и защита данных измерений;
- резервное копирование метрологических параметров и данных измерений;
- проверка ядра, параметров и цельности данных;
- отображение метрологических измерений и параметров.
В ПО защита от непреднамеренных и преднамеренных изменений метрологически зна-
чимой части ПО и измеренных данных осуществляется:
- пломбированием;
- имеется аппаратная блокировка счетчиков-расходомеров от изменения конфигурации;
- ведением журналов фиксации событий;
- есть возможность установки паролей (три уровня), предотвращающих несанкциони-
рованный доступ по цифровому интерфейсу.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 - С.
Лист № 4
всего листов 7
Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчиков - расходомеров пред-
ставлены в таблицах 2 - 5.
Таблица 2
ПараметрНаименование модификации
534FT(B)504FT (B)454FT(B)
K-BAR 2000(B)
Количество сенсорных модулей1 1 1 от 1 до 4
Рабочее давление газа, МПа, не бо-2 2 2 1
лее
Диапазон рабочих температур газа,от минус 40 до от минус 40 доот минус 60от минус 40
°С 125125 до 500 до 500
Диапазон диаметров трубопровода, - - от 60 до 3600 от 530 до
мм 4500 (дляод-
ногосчетчика-
расходомера)
Маркировки взрывозащищенности1ExdIIBT3/H2 или ExnAIIT5 или ExnAIIT6
Диапазон диаметров условного от 12,7 до 203,2 от 9,5 до 101,6--
прохода счетчиков-расходомеров, (от 1/2" до 8")(от 3/8" до 4")
мм (дюйм)
Требования к прямым участкам0 Ду до, 0от 15 до 40 Дуот 15 до 40от 15 до 40
последо, 5 Ду после Ду до, Ду до,
5 Ду после5 Ду после
Диапазон скорости газа, приведен-
ной к стандартным условиям, м/с--от 0,1 до 112от 0,1 до 61
Диапазон расхода газа, приведенно-
го к стандартным условиям, м
3
/чот 0 до 2800от 0 до 1560--
Пределы допускаемой относитель-
ной погрешности при измерении
скорости газа приведенной к стан-
дартным условиям, при темпера-
турной компенсации, %: (где - V
c
± (1+ 0,025± (1+ 0,025
скорость потока газа, приведенная к(|t-25|) +(|t-25|) +
стандартным условиям, м/с)10/V
c
+0,1310/V
c
+0,13
в диапазоне температур газа от ми-(|t-25|)/V
c
)(|t-25|)/V
c
)
нус 40 до 125 °С - -± (2+ 0,025± (2+ 0,025
в диапазоне температур газа от 0(|t-125|) +(|t-125|) +
до 260 °С - -10/Vc+0,1310/Vc+0,13
в диапазоне температур газа от 0 до(|t-25|)/V
c
(|t-25|)/V
c
500 °С--± (3 + 15/V
c
)± (3 + 15/V
c
)
Пределы допускаемой относитель-
ной погрешности при измерении
расхода и объема газа, приведенных
к стандартным условиям, %:
(где - А площадь поперечного сече-
ния трубопровода в месте установ-
ки сенсорного модуля в м
2
,
приведена в Руководстве по экс-± (1+ 0,025± (1+ 0,025
плуатации)(|t-25|) +(|t-25|) +--
в диапазоне температур газа от ми- А*10/Q
c
+0,13А*10/Q
c
+0,13
нус 40 до 125 °С(|t-25|)/Q
c
(|t-25|)/Q
c
)
Электропитание, В:24 ± 10% постоянного тока
115/230 ± 10% с частотой 50/60 Гц
Коммуникационные протоколы4-20мА, RS485, MODBUS, HART
Масса, кг, не более3 – 693 – 441,8 – 3,69
Лист № 5
всего листов 7
Таблица 3
Параметр
Наименование модификации портативных счетчиков - расхо-
домеров серии 244(0)
2441(B) 2442(B) 2443(B) 2444(B) 2445(B)
1 1 2 2 2
Рабочее давление газа, МПа, не
более
Диаметр стержней сенсорного
модуля, мм (дюйм)
6,35 (1/4") 9,53 9,53 (3/8") 19,05 19,05
(3/8") (3/4") (3/4")
от минус от минус от минус 40 от минус от минус
40 до 125 40 до 125 до 200 40 до 200 40 до 500
от 0,1 доот 0,1 доот0,1 до60от 0,1 доот 0 до 60
60 60 (от0,1 до 75) 60
Диапазон рабочих температур
газа, °С
Диапазон скорости газа, приве-
денный к стандартным услови-
ям, м/с
Пределы допускаемой относи-
тельной погрешности при изме-
рении скорости газа, приведен-
ной к стандартным условиям,
V
с
, %
в диапазоне температур газа:
от минус 15 до 75 °С
от минус 40 до 125 °С
от минус 40 до 200 °С
от 0 до 500 °С
Масса, кг, не более
± (1+5/V
c
) ± (1+5/V
c
) ± (1+5/V
c
) - -
± (1+5/V
c
) ± (1+5/V
c
) - - -
- - ± (2+5/V
c
) ± (2+5/V
c
) -
---± (3+5/V
c
)± (3+5/V
c
)
4,5 4,5 4,5 6,8 9,1
Значения
210×125×140
от 150 до 10000
1,8
Таблица 4
Наименование характеристики
Габаритные размеры, мм, не более:
- измерительный преобразователь
(длина×ширина×высота):
- длина погружной части, мм
Масса счетчика-расходомера (погружная модель) для
глубины погружения 150 мм, кг
Условия эксплуатации:
относительная влажность, %;
атмосферное давление, кПа;
температура окружающего воздуха, °С
Средний срок службы, лет
Средняя наработка до отказа, ч
от 0 до 99 без конденсации
от 84 до 106,7
от минус 40 до 60
15
42000
Таблица 5
Параметры вычислителя расхода серии 155
Количество выходных сигналов 4-20мА
Число входных сигналов от счетчиков-расходомеров
Температура окружающего воздуха, °С
Материал корпуса
Относительная влажность
Маркировка взрывозащиты
Электропитание, В
Масса, кг, не более
Характеристики
8
22
от минус 25 до 60
сталь, пластик, алюминий
до 90% без конденсации
ExnCIICT5 или ExnCIICT4
24 ± 10% постоянного тока или
115/230 ± 10% с частотой 50/60 Гц
41
Лист № 6
всего листов 7
эксплуатационную документацию типографиче-
Знак утверждения типа
Знак утверждения типа наносится на
ским способом и на прибор в виде наклейки.
Комплектность средства измерений
Наименование
Счетчик-расходомер
Съемный дисплейный модуль*
Вычислитель расхода серии 155*
Комплект монтажных изделий
Руководство по эксплуатации
Методика поверки МП- 2550-0201-2012
Количество
1 шт.
1 шт.
1 шт.
1 зкз.
1 экз.
1 экз.
*) поставляется по отдельному заказу
Поверка
осуществляется по методике МП-2550-0201-2012 «Счетчики-расходомеры газа массовые
MFT. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
27.06.2012 г.
Основные средства поверки: стенд аэродинамический АДС 700/100 из состава ГЭТ 150-
85, диапазон воспроизведения скорости воздушного потока от 0,1 до 100 м/с, СКО=0,2%,
НСП=0,2%;
установка поверочная газодинамическая ИРВИС-УПГ-5000, диапазон измерений расхода воз-
духа от 0,025-5000 м
3
/ч, пределы допускаемой относительной погрешности при измерении
объема ± 0,3%.
Сведения о методиках (методах) измерений
Методика прямых измерений изложена в Руководстве по эксплуатации на «Счетчики-
расходомеры газа массовые MFT».
Нормативные и технические документы, устанавливающие требования к счетчикам -
расходомерам массовым MFT
1 ГОСТ 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода газа»;
2 ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная пове-
рочная схема для средств измерений скорости воздушного потока»;
3 Техническая документация компании «Kurz Instruments Inc.».
Рекомендации по областям применения вне сферы государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций.
Изготовитель
Компания «Kurz Instruments Inc.», США.
Адрес: 2411 Garden Road, Monterey, CA 93940,
тел.: 800-424-7356.
Заявитель
ООО «КОНВЕЛС Автоматизация», Россия.
Адрес: 127238, Москва, Локомотивный проезд, д.7-20,
тел./факс: +7 (495) 287-08-09.
Лист № 7 trial
листов 7
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел. (812) 251-76-01, факс (812) 713-01-14,
e-mail:
, аттестат аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.п.«_____»________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
